発行日2025-08-07
公報種別意匠公報(S)
登録番号1805534
登録日2025-07-30
意匠に係る物品回転式乾燥装置
意匠分類K4-0(食料加工機械等)
出願番号2024026063
出願日2024-11-29
意匠権者個人
代理人

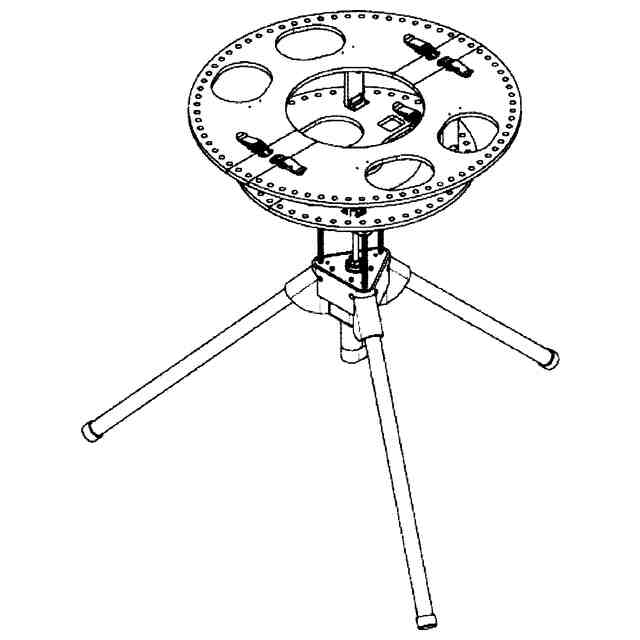

意匠に係る物品の説明この意匠に係る物品は、複数のイカ・魚類を吊り下げる配置部を回転させ空気にさらすことにより魚を乾燥させる装置であり、複数のイカ・魚類を吊り下げることが可能な吊り下げ配置部と、吊り下げ配置部を支える支持部と吊り下げ配置部を回転させる動力部と全体を支える脚部とからなる基台部とから構成され、吊り下げ配置部と基台部は容易に分離でき、かつそれぞれは折りたたむことができる。吊り下げ配置部は中央から折りたたむことができる機構を有する。基台部は、折りたたんだ時に支持部と動力部と脚部の全体がほぼ直線状になるように折りたたむことができる。使用しないときは、基台部と吊り下げ配置部はねじを外すと分離でき、それぞれを折りたたんで収納できる。使用するときは、基台部と吊り下げ配置部をそれぞれ広げて展開し、ねじで締結することで組み立てが容易に完了する。

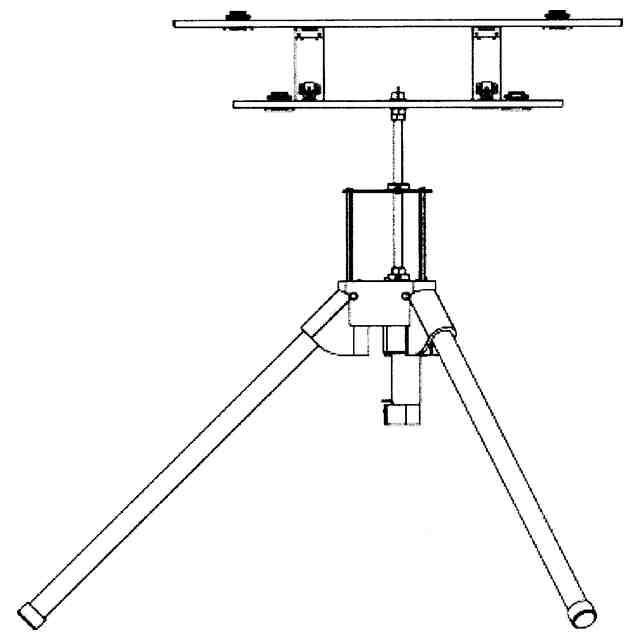

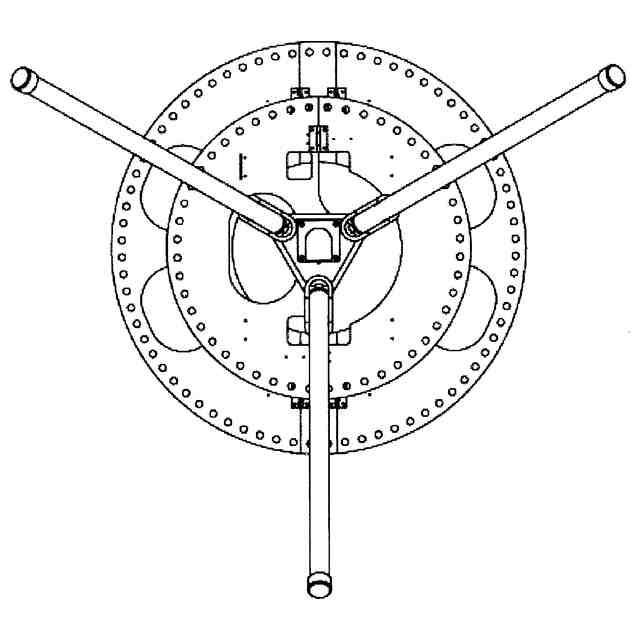

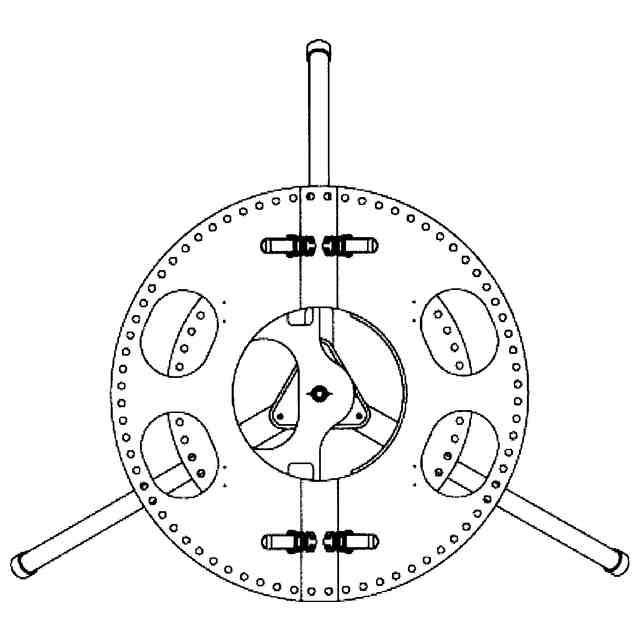

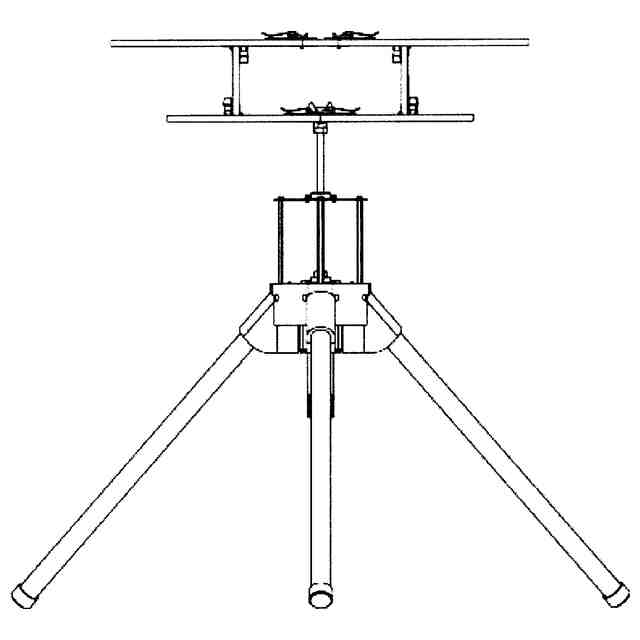

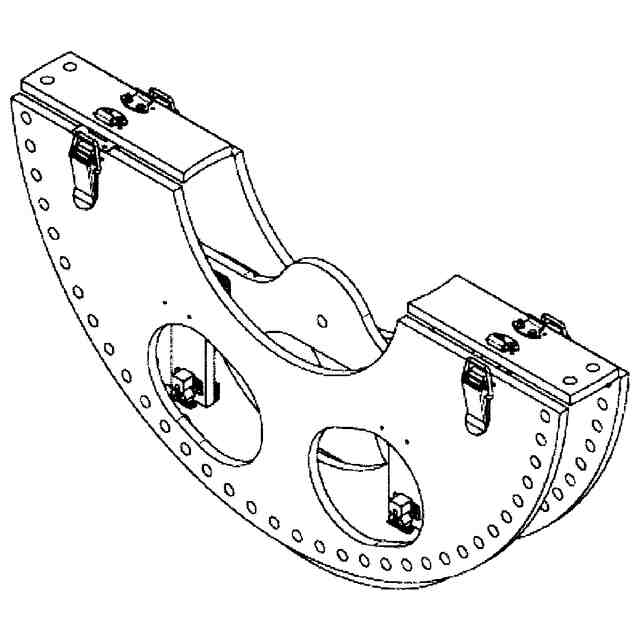

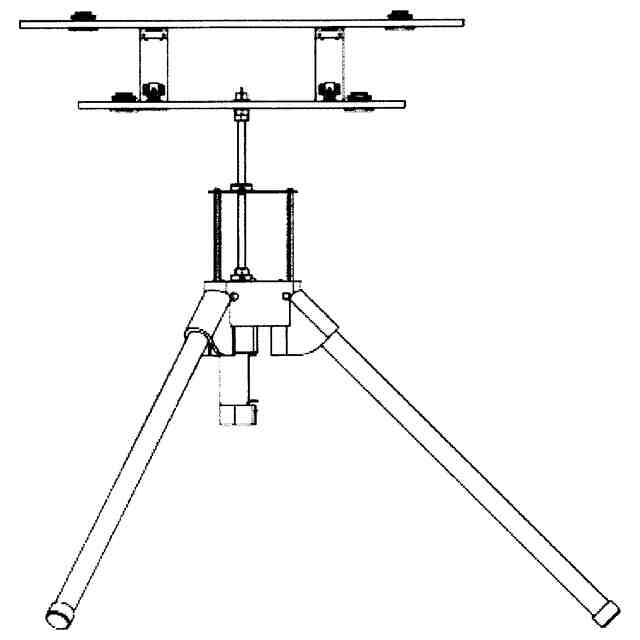

意匠の説明1.基台部と吊り下げ配置部はねじ1個で締結される。 2.基台部には吊り下げ配置部を支える支柱と動力源のモータ組付けられており、支柱の方向と動力源のモータ軸はほぼ平行であり、モータの回転によって支柱が回転する。 3.基台部には3本の脚が組付けられており、それぞれを外側に広げるとストッパーで固定されて、装置全体を3本の脚で支える。 4.基台部の3本の脚を内側に押し込むことで、支柱と動力源のモータ含めて動力基台部全体が直線状に変形し、収納に適した形態となる。 5.吊り下げ配置部は2段の円状で、外側にいか・魚類を吊り下げるためのハンガーをかける穴が外周に複数個開いている。 6.吊り下げ配置部はロック機構を外すことで中央から折りたたむことができる。
