発行日2025-08-14
公報種別意匠公報(S)
登録番号1806128
登録日2025-08-05
意匠に係る物品エアーチャック用押しピン
意匠分類K8-690(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2025002497
出願日2025-02-10
意匠権者個人
代理人弁理士法人森本国際特許事務所

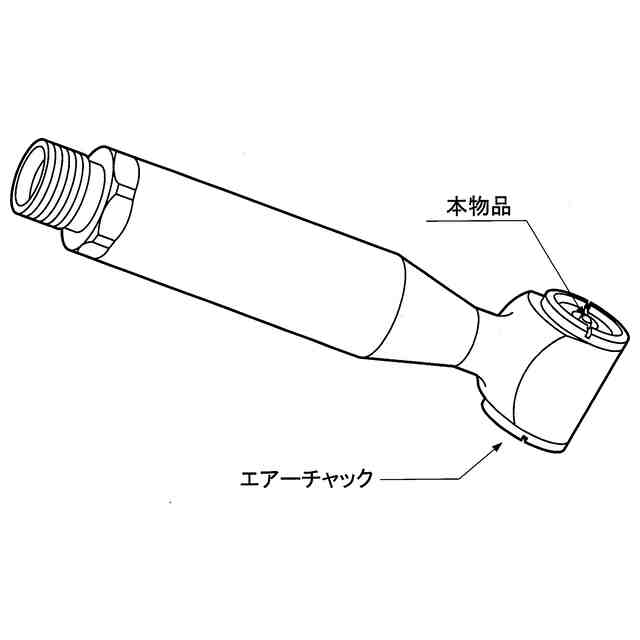

意匠に係る物品の説明本意匠に係る物品は、使用状態を示す参考斜視図と使用状態を示す参考断面図に示したように、自転車等のタイヤに空気を入れる際に使用するエアーチャックに取り付けられる物品である。エアーコンプレッサーから延びるホースに接続されたエアーチャックをタイヤのエアバルブに押し当てると、エアーチャックに取り付けられた本物品が、エアバルブ内のシャフトを押し下げることで、シャフトに接続されたパッキンが押し下げられて、空気の通り道が形成される。すると、形成された通り道を通って、エアーコンプレッサーで圧縮された空気がタイヤ内に注入される。

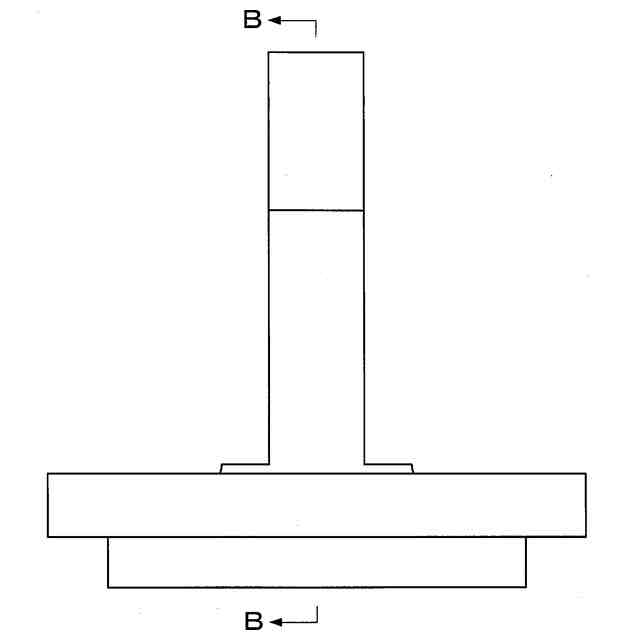

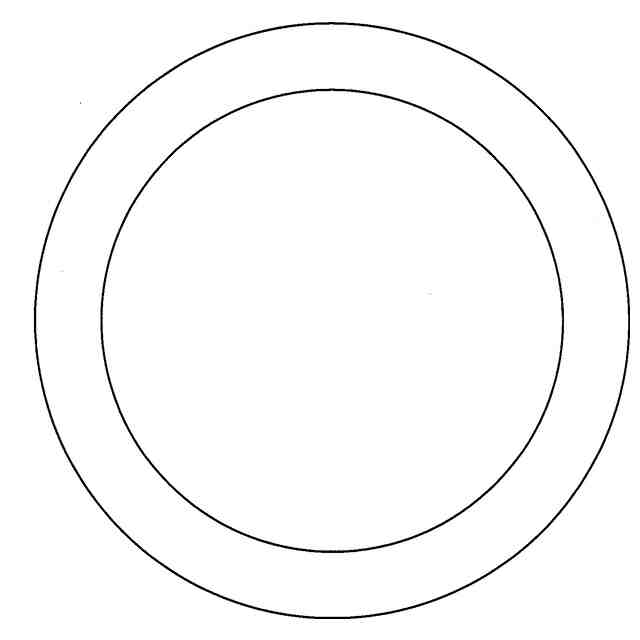

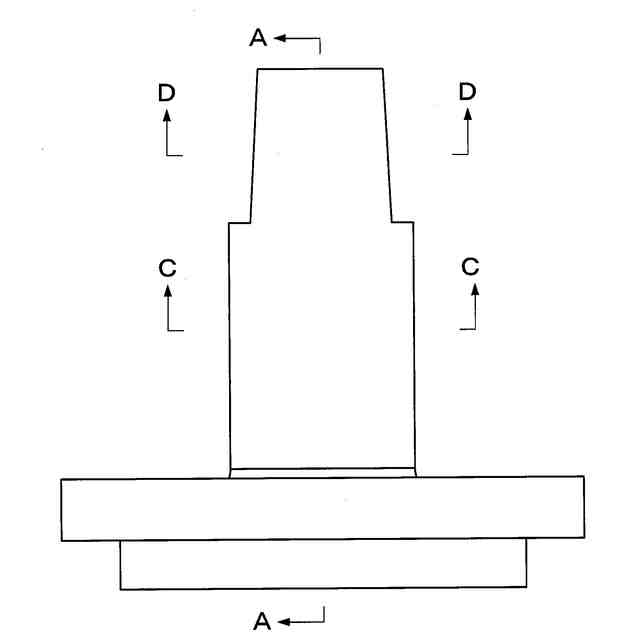

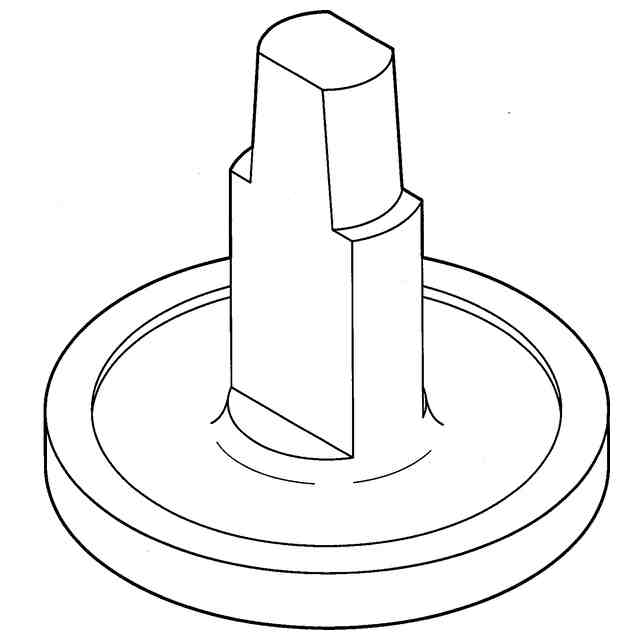

意匠の説明背面図は正面図と、左側面図は右側面図と、同一に表れるため省略する。上方斜視図において、六面図以外に表わされた細線は、いずれも立体表面の形状を特定するためのものである。
この意匠をJ-PlatPatで参照する
