意匠ウォッチ

発行日2025-08-15
公報種別意匠公報(S)
登録番号1806197
登録日2025-08-06
意匠に係る物品扉用錠
意匠分類M3-227(ねじ、くぎ、開閉金物、係止具等)
出願番号2024024020
出願日2024-11-20
意匠権者株式会社シブタニ
代理人弁理士法人矢野内外国特許事務所

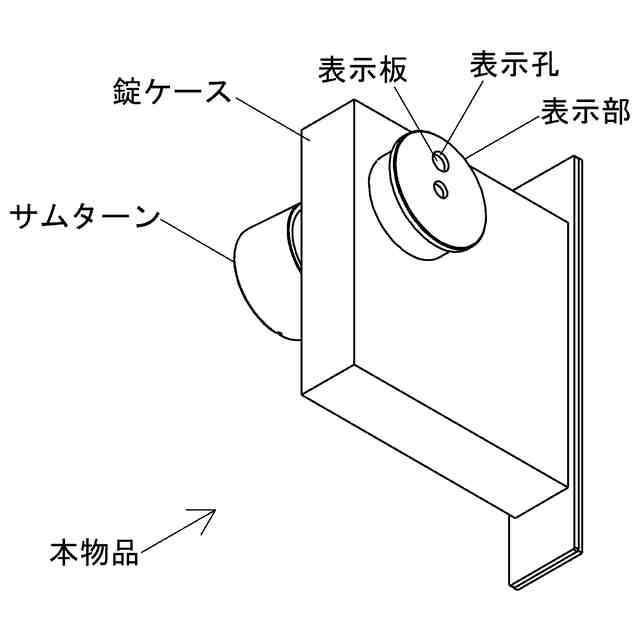

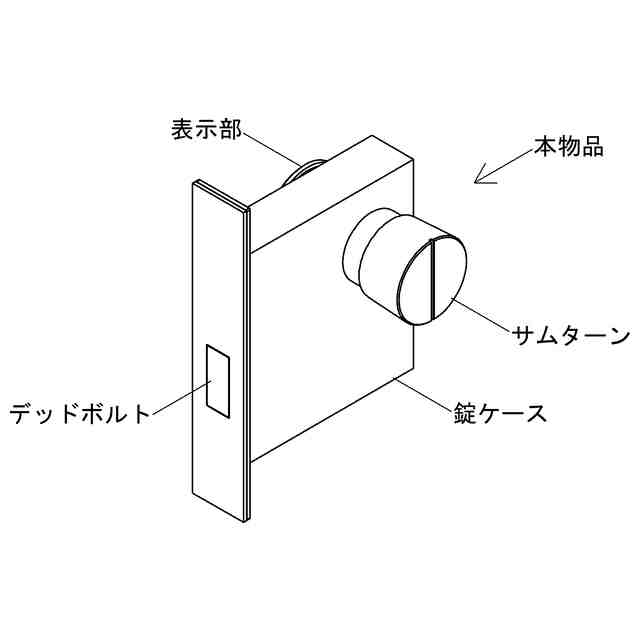

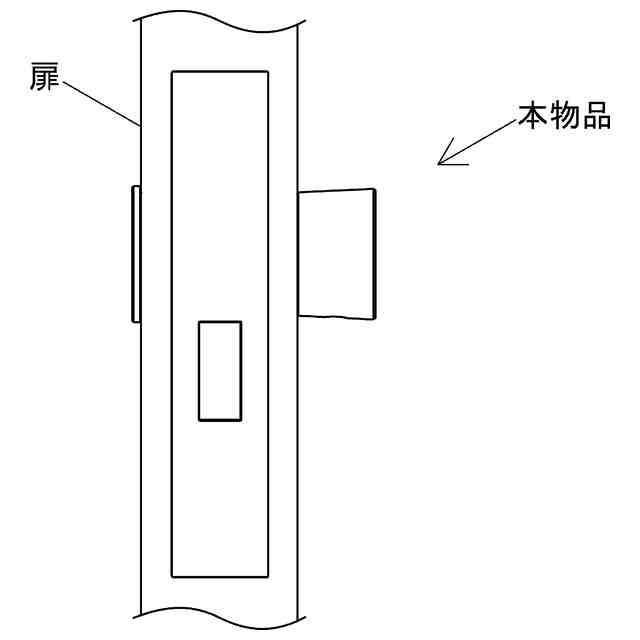

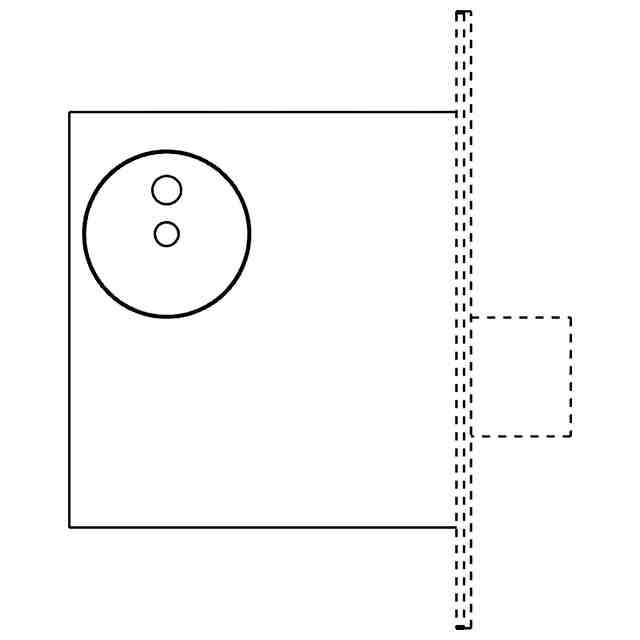

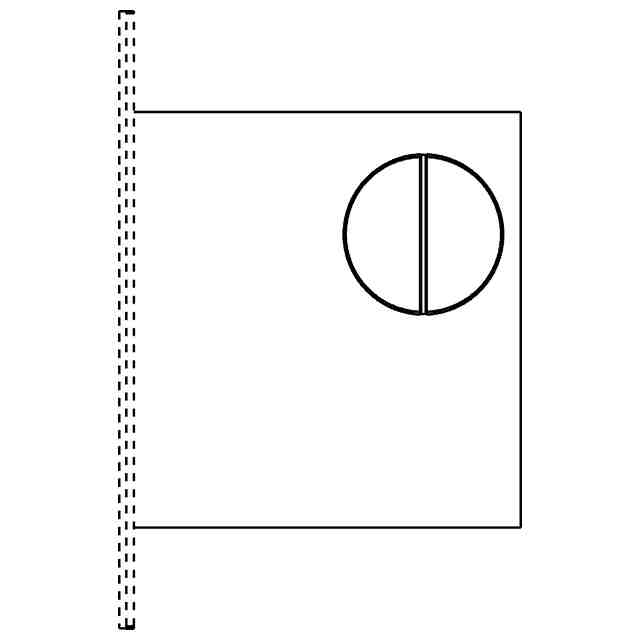

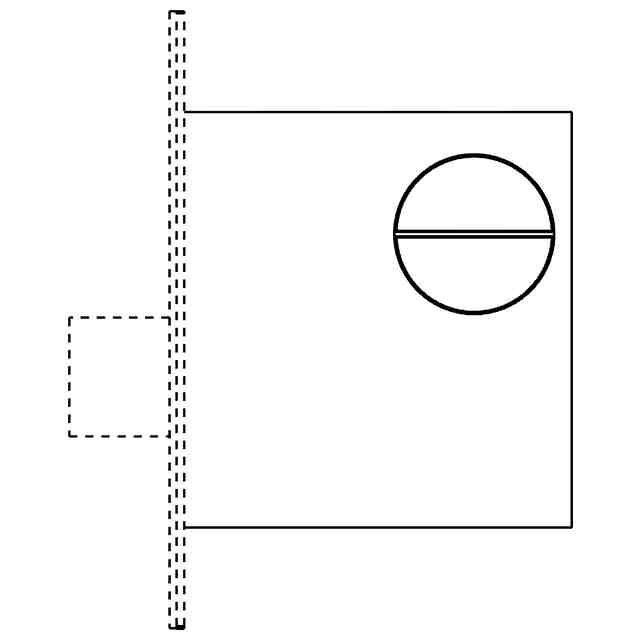

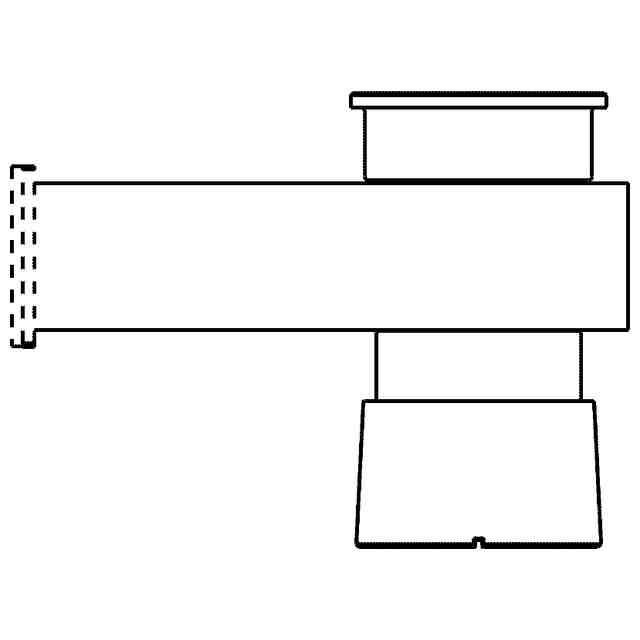

意匠に係る物品の説明本物品は、扉用錠であり、例えば、トイレの扉等に用いられる。参考斜視図1または参考斜視図2に示すように、本物品は、錠ケース、サムターン、表示部、およびデッドボルト等を備える。本物品は、時計回りまた反時計回りに錠ケースに対してサムターンを回転させることで、錠ケースからデッドボルトを突出させて施錠状態とし、また、錠ケースからデッドボルトが突出しないようにして解錠状態とするように構成される。また、本物品は、錠ケースに対してサムターンを回転させることで表示部内の表示板を回転させて、表示板における表示孔をとおして視認される部分が変更するように構成される。表示板における表示孔をとおして視認される部分は、施錠状態と解錠状態とによって異なる着色が施されて構成される。

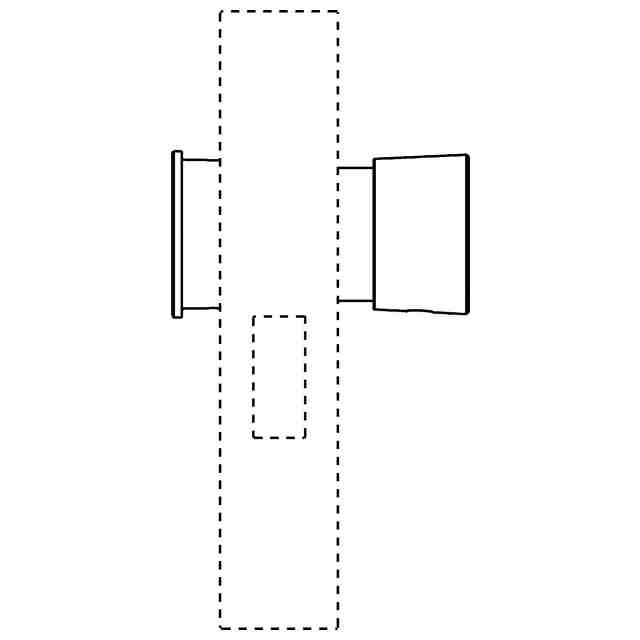

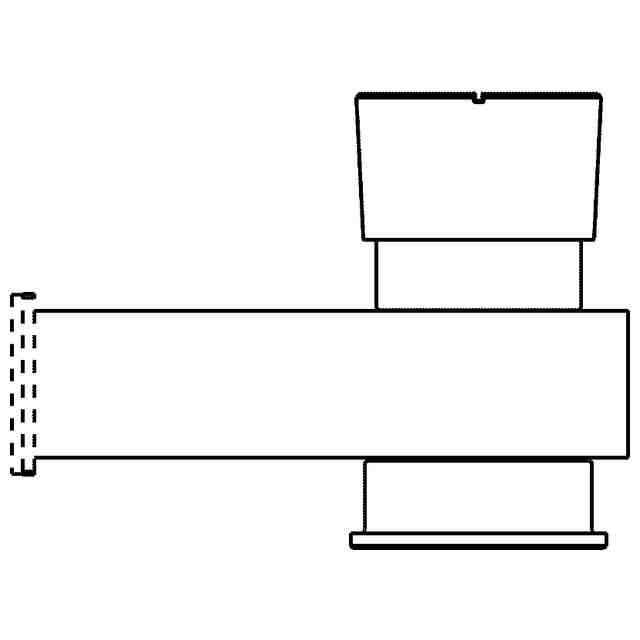

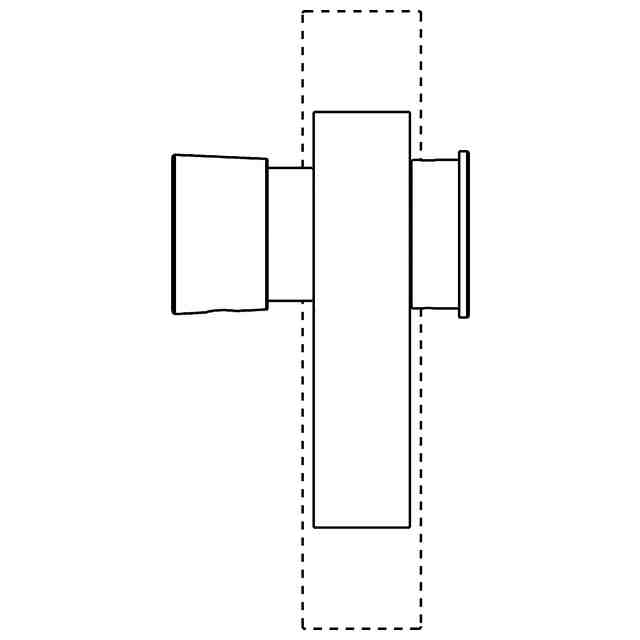

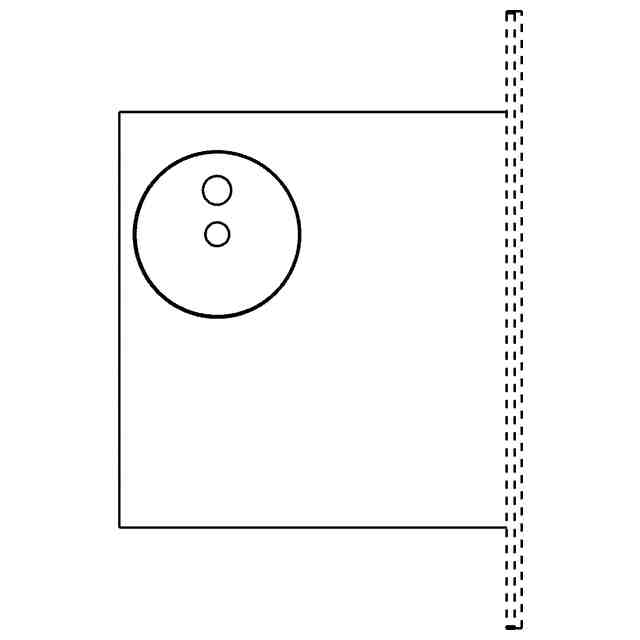

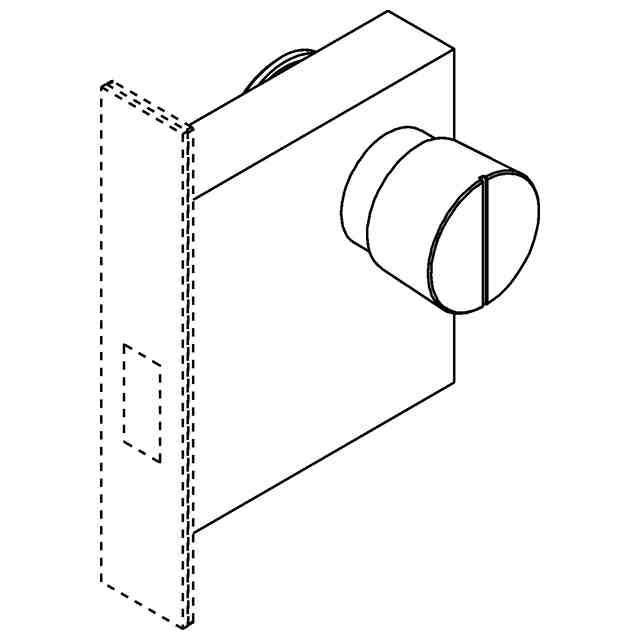

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
