発行日2025-09-09
公報種別意匠公報(S)
登録番号1808085
登録日2025-09-01

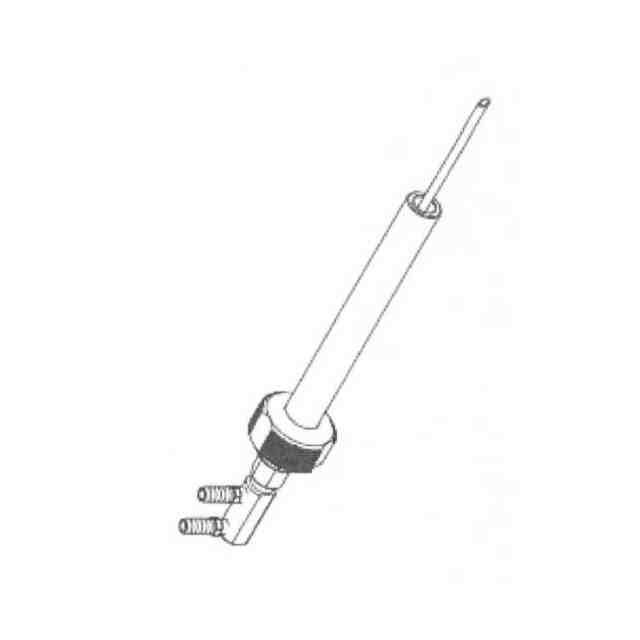

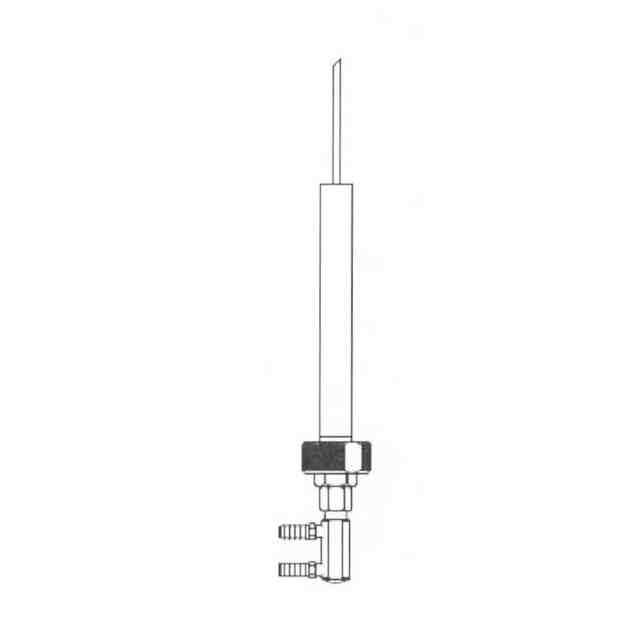

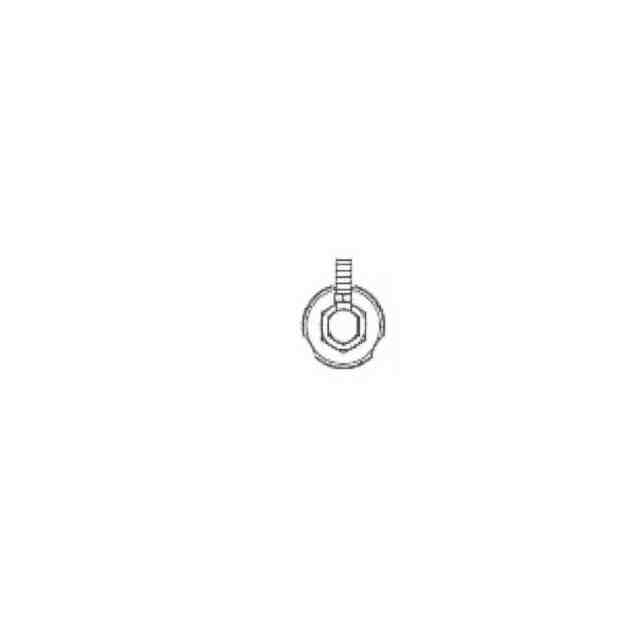

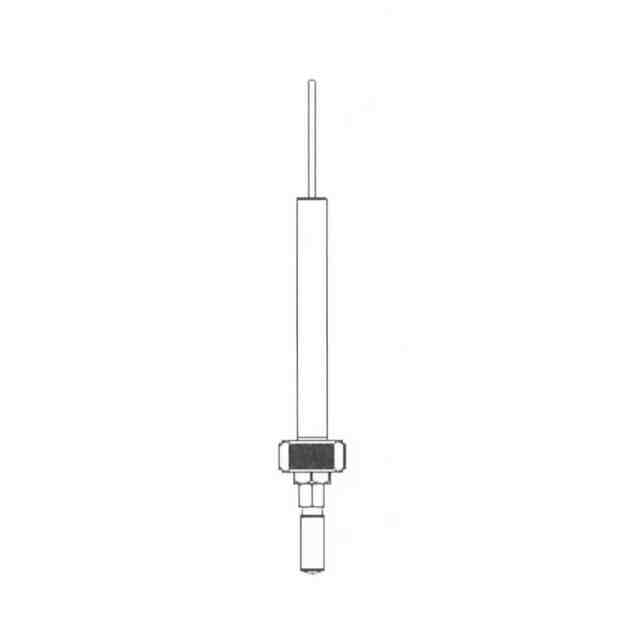

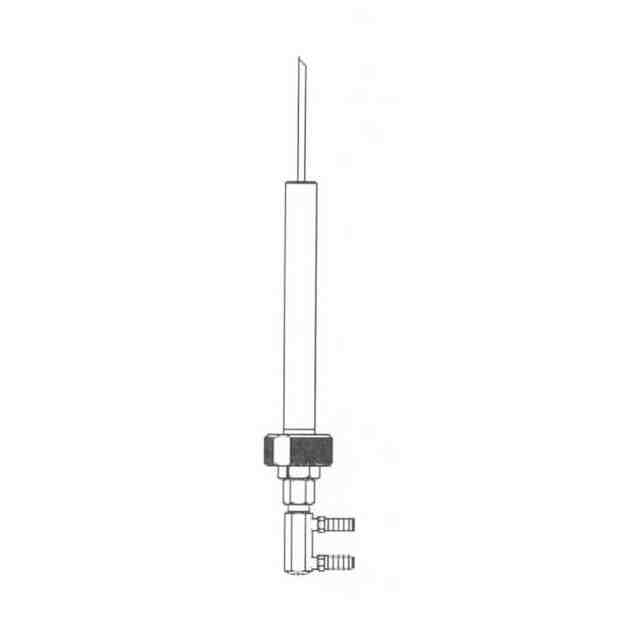

意匠に係る物品溶接電極の冷却保持治具
意匠分類K7-69(金属加工機械、木材加工機械等)
出願番号2025001996
出願日2025-02-03
意匠権者株式会社エスエムケイ
代理人個人

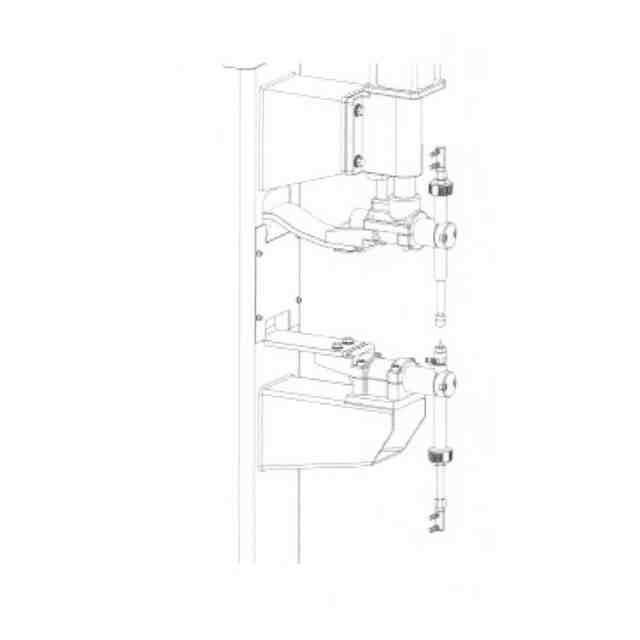

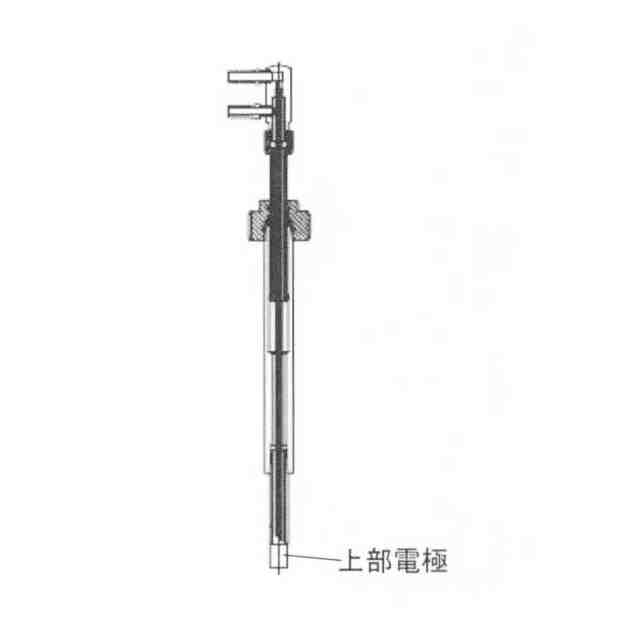

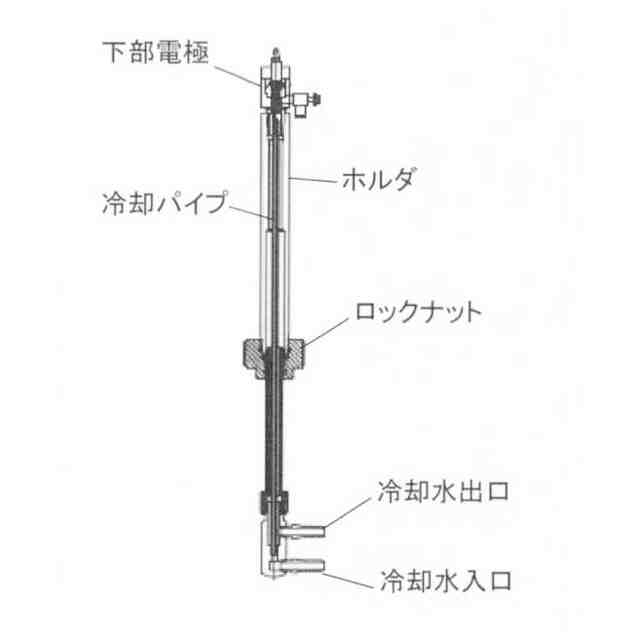

意匠に係る物品の説明意匠に係る溶接電極の冷却保持治具は、筒状ホルダの内側に冷却水パイプが配置され、筒状ホルダの先端に取付けた電極(シャンク)をパイプからの冷却水で冷却する構造になっている。特に、ロックナットを廻してロックナット内側に配置したスリーブの径を縮小または拡大することで、筒状ホルダから突出する冷却水パイプの長さを調製可能としている。これにより電極を装着するシャンクの長さが変更された場合でも、冷却水パイプの突出量を変えることで、効果的に電極を冷却できる。
意匠の説明
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
