発行日2025-10-03
公報種別意匠公報(S)
登録番号1809931
登録日2025-09-25
意匠に係る物品配線・配管材支持具用取付具
意匠分類K1-2500(利器及び工具)
出願番号2025010279
出願日2025-05-26
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人東海特許事務所,弁理士法人Vesta国際特許事務所

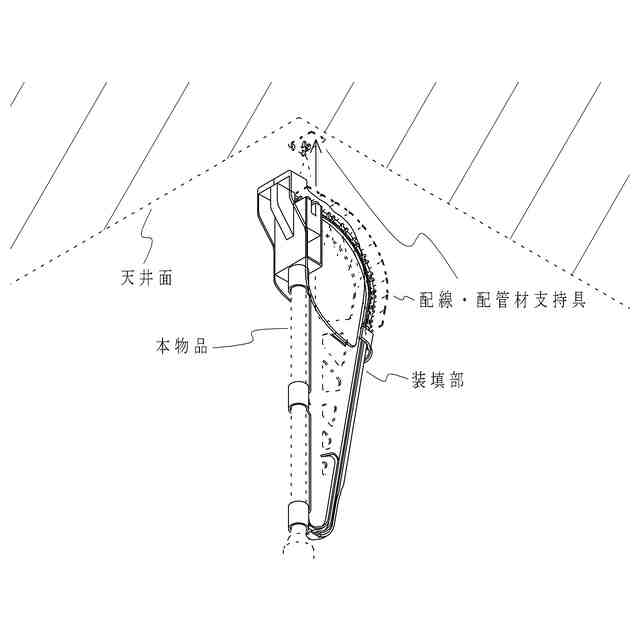

意匠に係る物品の説明本物品は、ケーブルや電線管等の配線・配管材を支持する支持具を、手の届かない高さの天井面等に取り付ける際に使用する配線・配管材支持具用取付具に関するものである。使用状態参考図により説明すると、本物品は、装填部に複数の配線・配管材支持具を並べるように装填し、当該配線・配管材支持具を順次送り出しながら天井面に押し付けることで1つずつ連続して貼り付けていくことができる。

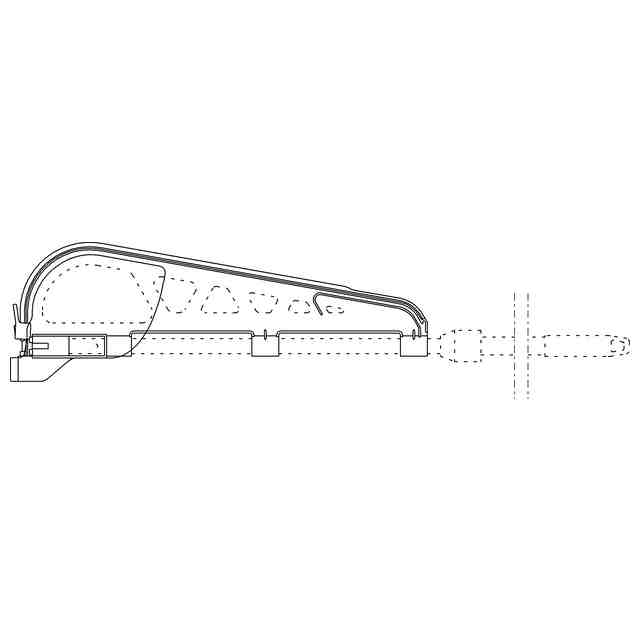

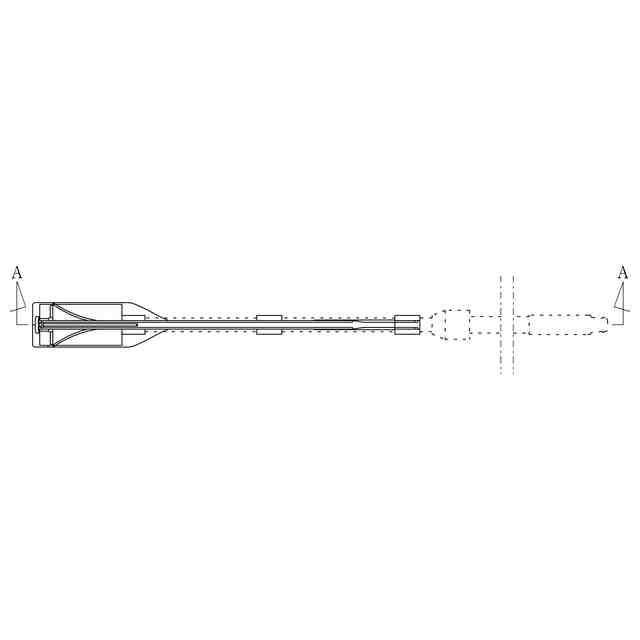

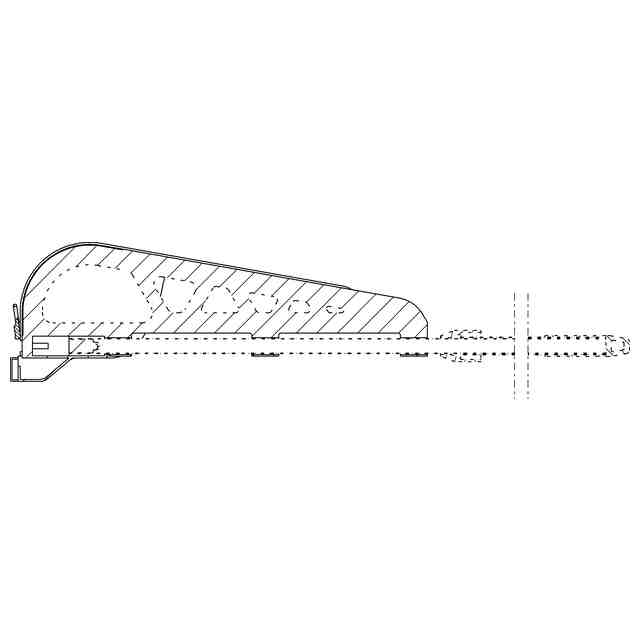

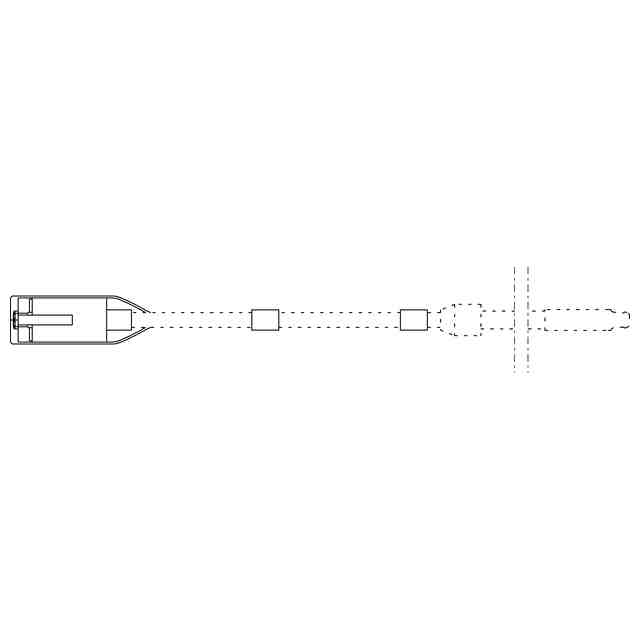

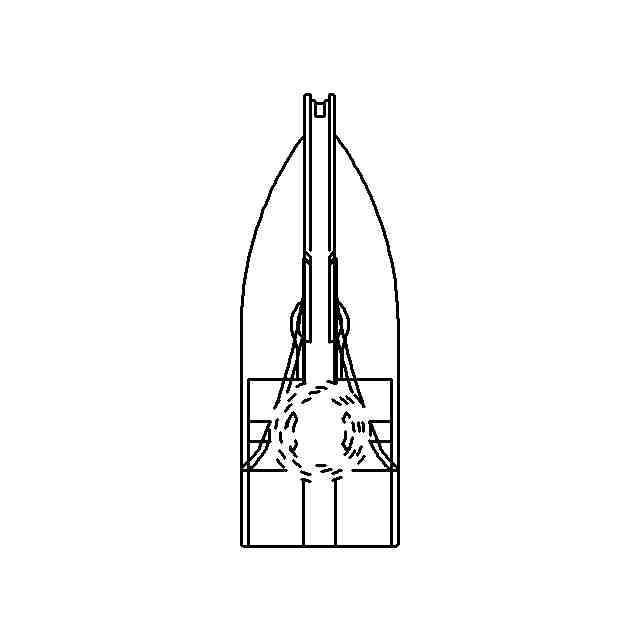

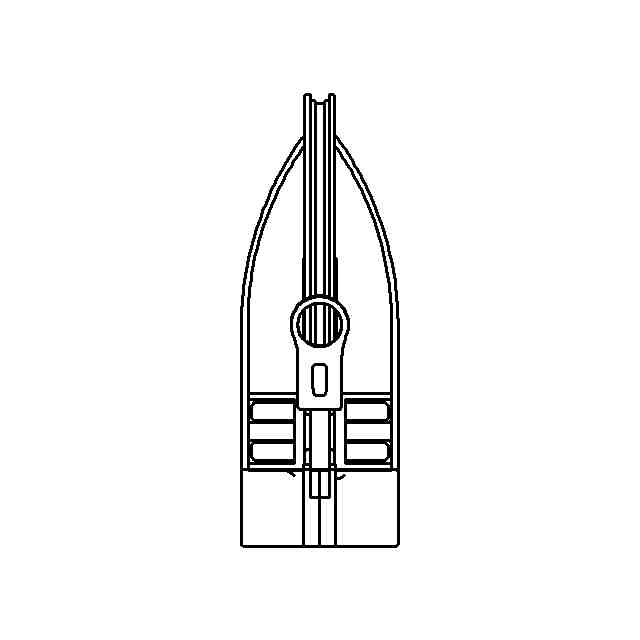

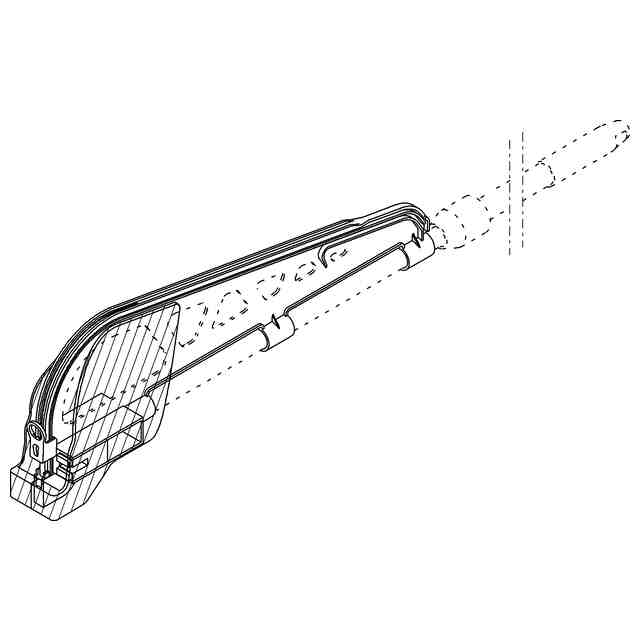

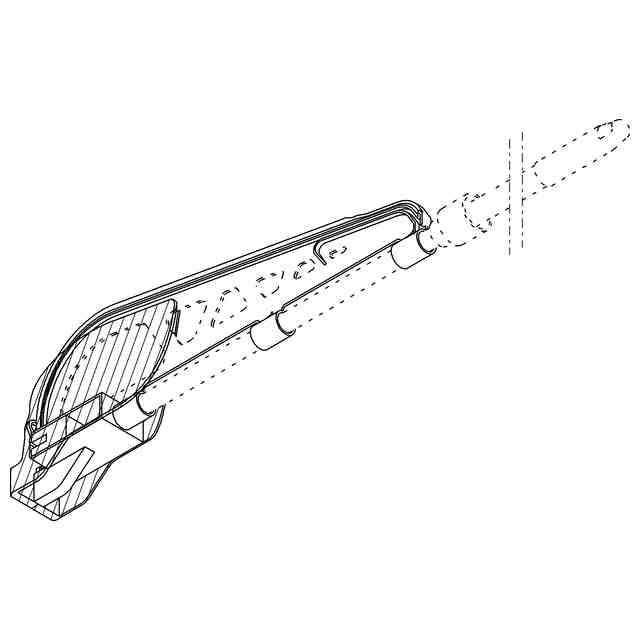

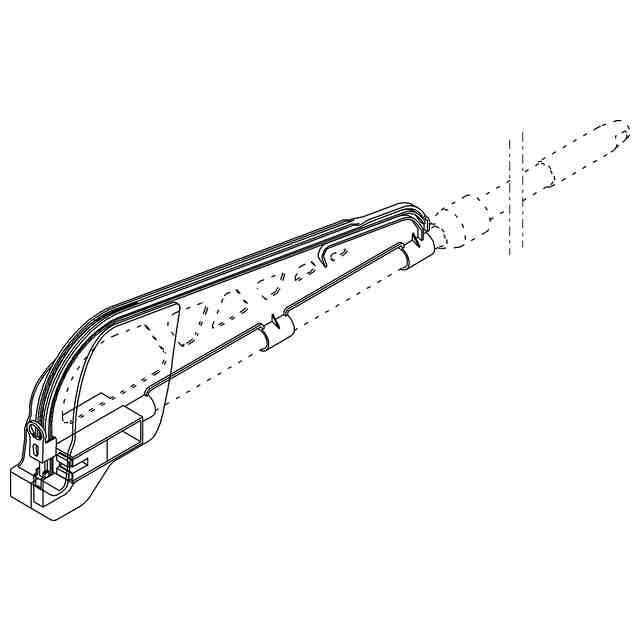

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。背面図は正面図と対称に表れる。図面中、省略部分は、願書添付図面上10cmである。透明部を示す参考斜視図1及び2において斜線で示した窓部は透明である。

関連意匠
