意匠ウォッチ

発行日2025-10-09
公報種別意匠公報(S)
登録番号1810396
登録日2025-10-01
意匠に係る物品レール締結用工具
意匠分類K1-260(利器及び工具)
出願番号2025011132
出願日2025-06-05
意匠権者公益財団法人鉄道総合技術研究所,株式会社テス
代理人個人

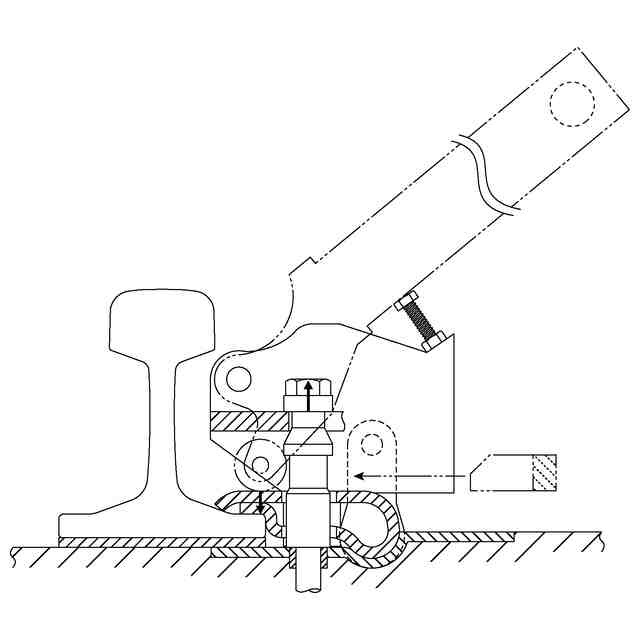

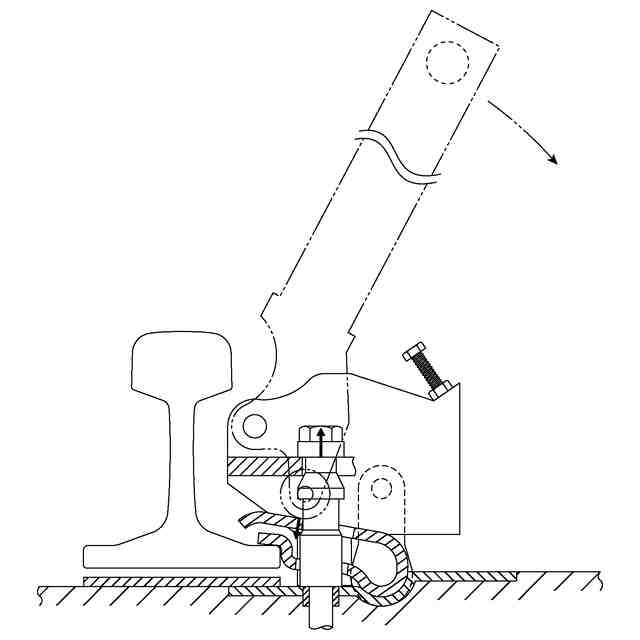

意匠に係る物品の説明本意匠に係る物品は、各部の機能を示す参考図に示すように、まくらぎ又はタイプレートのような支持体にレールを板ばねによって締結するために使用されるレール締結用工具である。このレール締結用工具は、使用状態を示す参考図1のように、姿勢保持部A,Bを支持体に接触させてフレーム部の姿勢を一定に保持し、フレーム部に支点で回転自在に支持されるアーム部の先端の荷重作用部Aを板ばねに接触させ、フレーム部の荷重作用部Bを締結ボルトの荷重受け部に接触させた状態で、アームを回転開始位置から回転させ、使用状態を示す参考図2のように、回転規制部と接触する回転終了位置までアームを回転させて、荷重作用部Aから板ばねに下向きの荷重F1を作用させ、荷重作用部Bから上向きの荷重F2を作用させ、板ばねと締結ボルトとの間に隙間を形成し、使用状態を示す参考図3のように、この隙間に調整用座金を挟み込む。

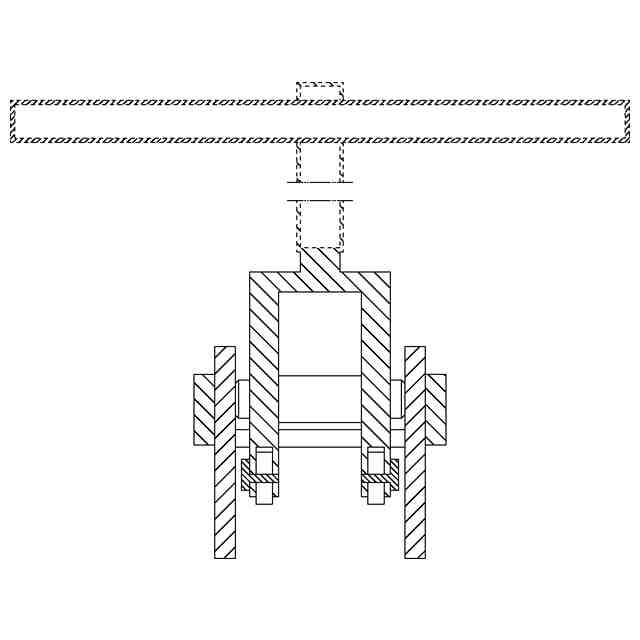

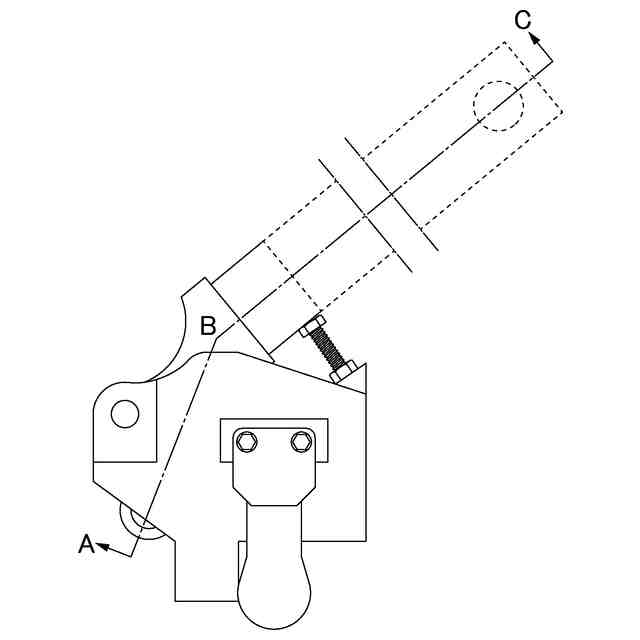

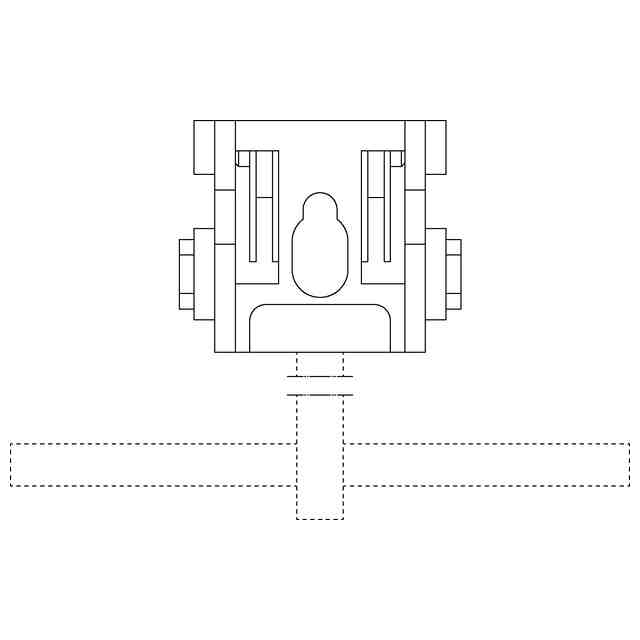

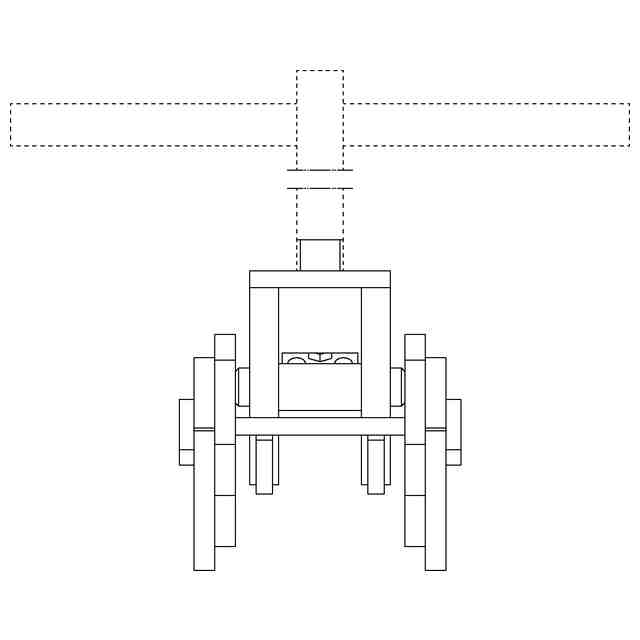

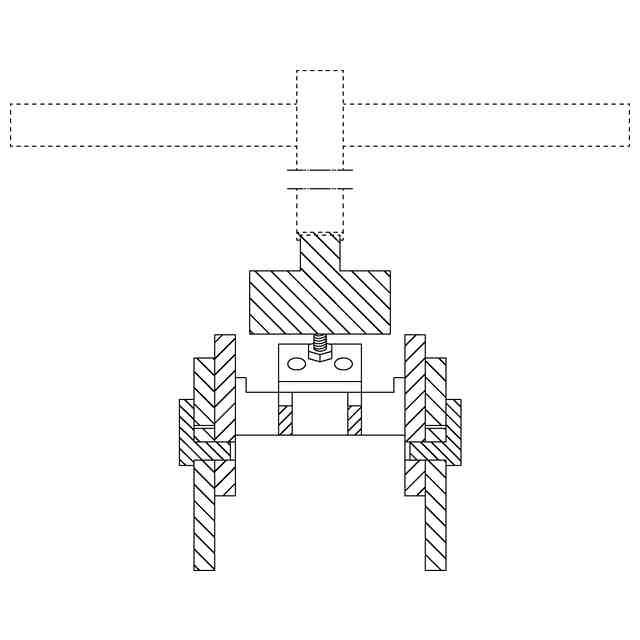

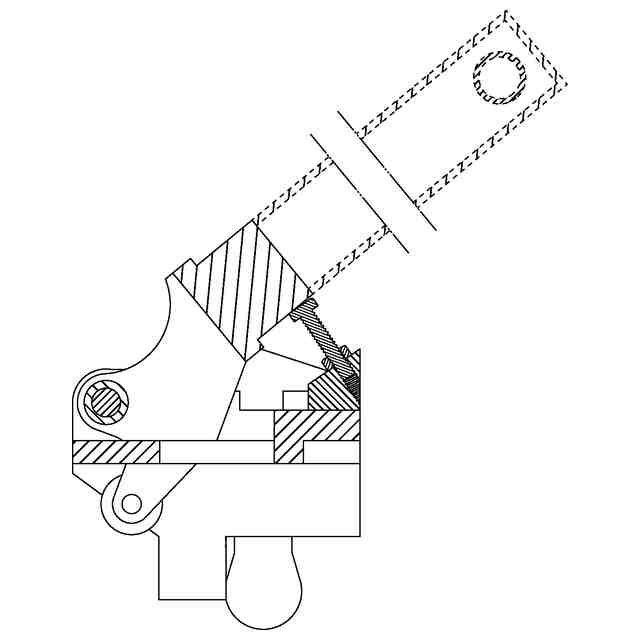

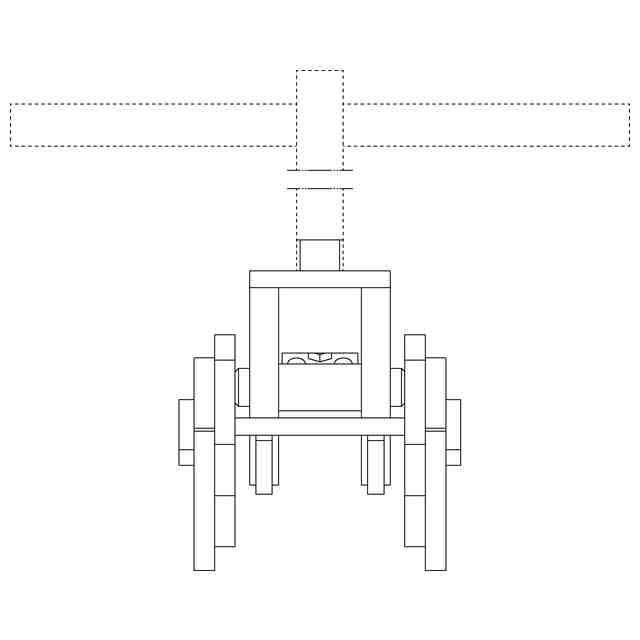

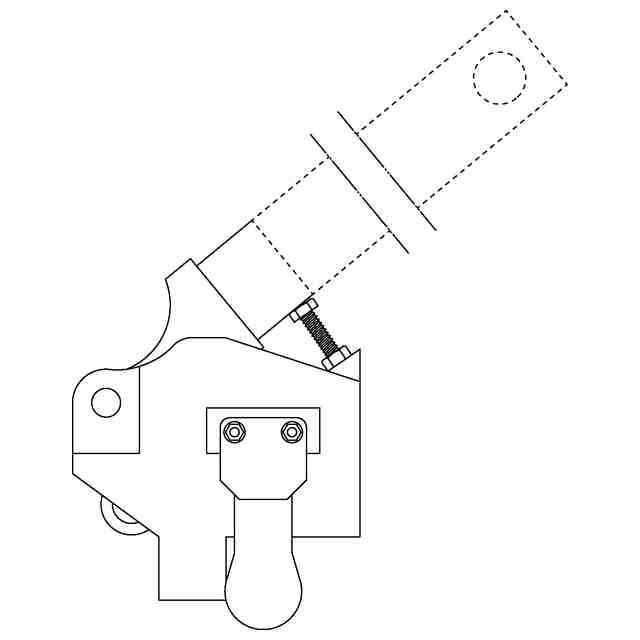

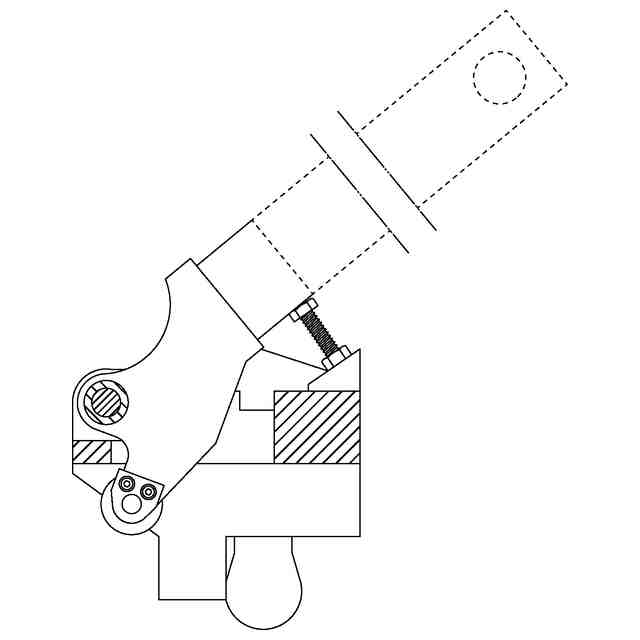

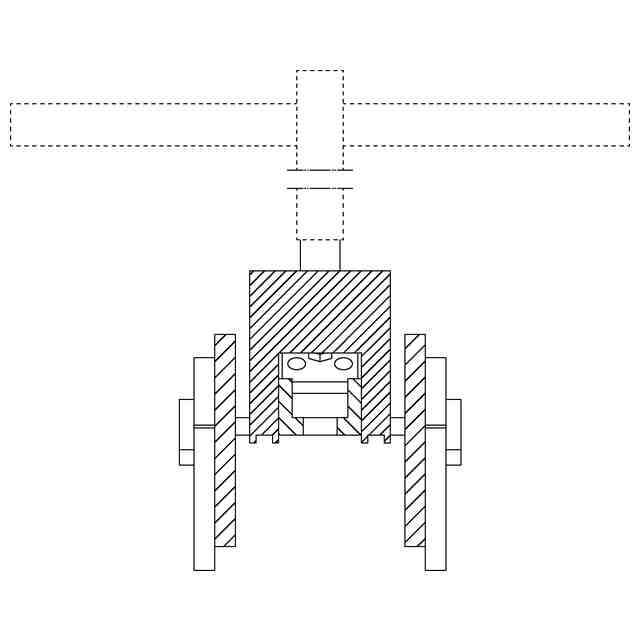

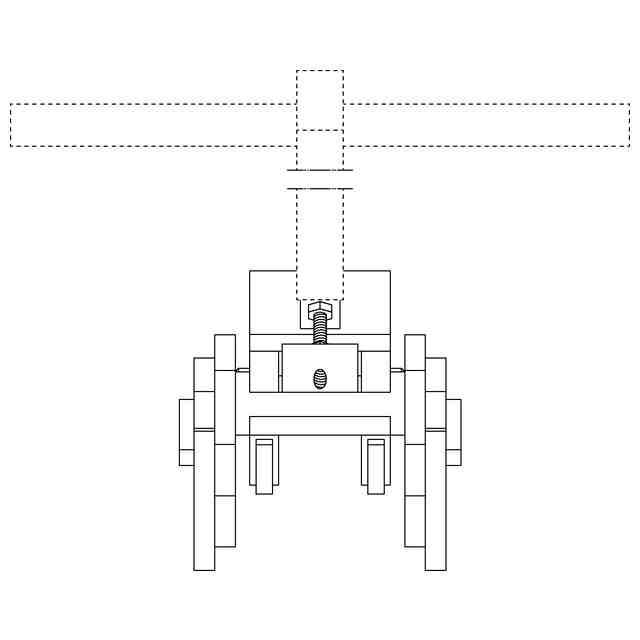

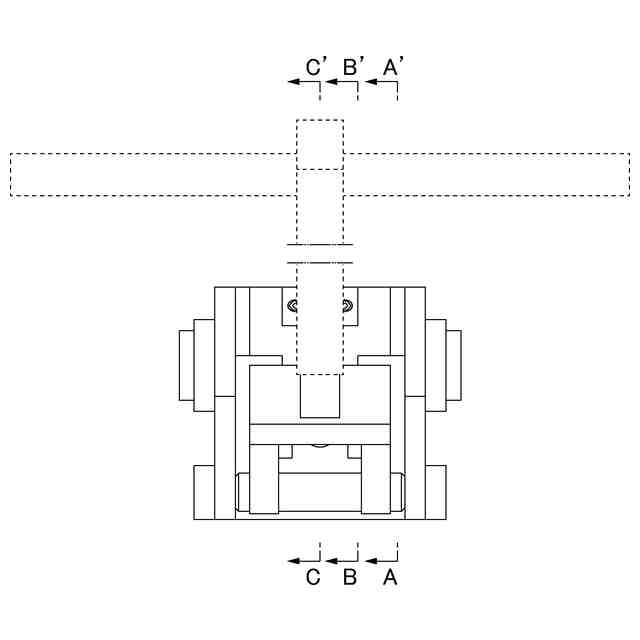

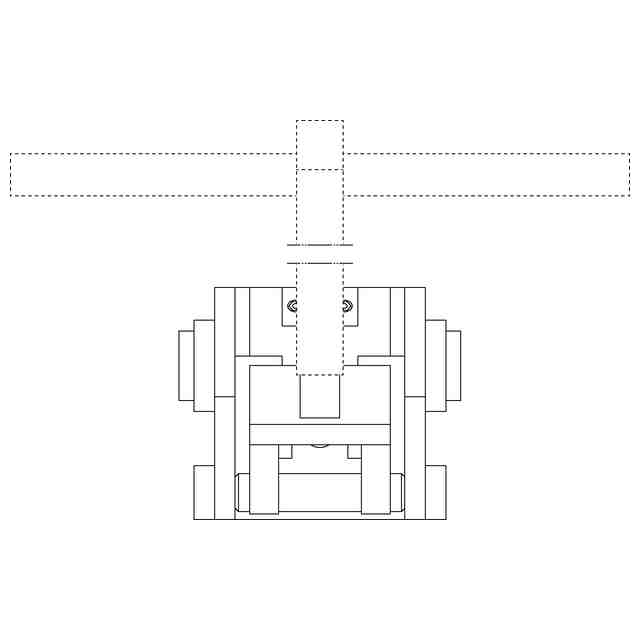

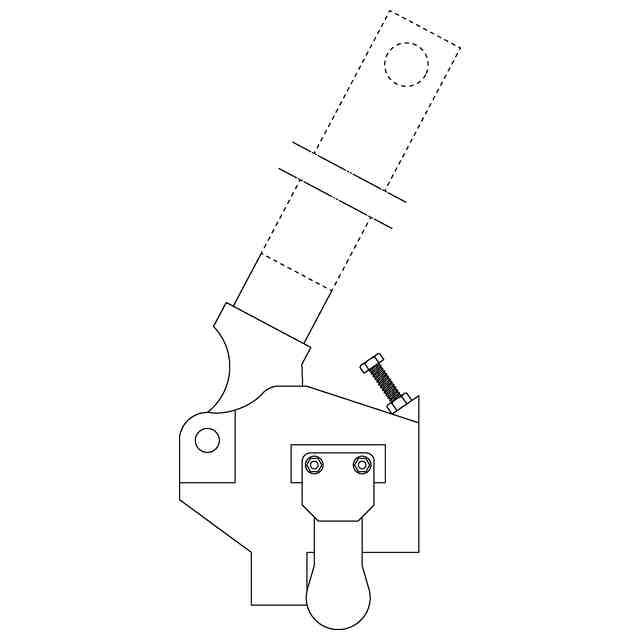

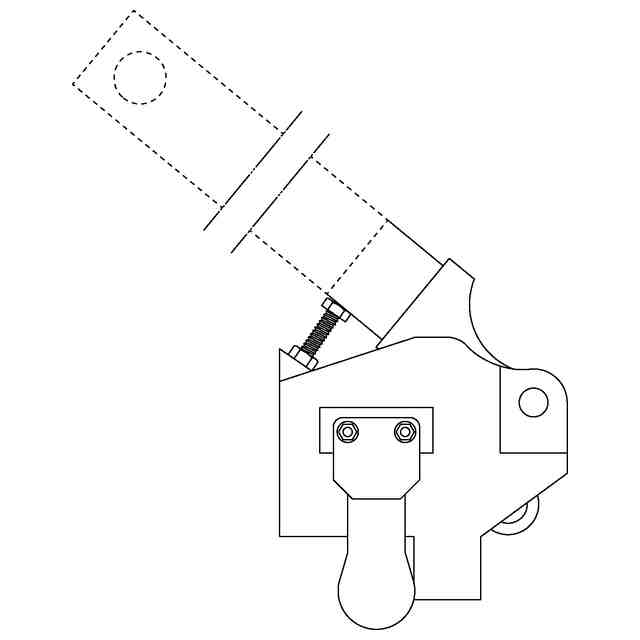

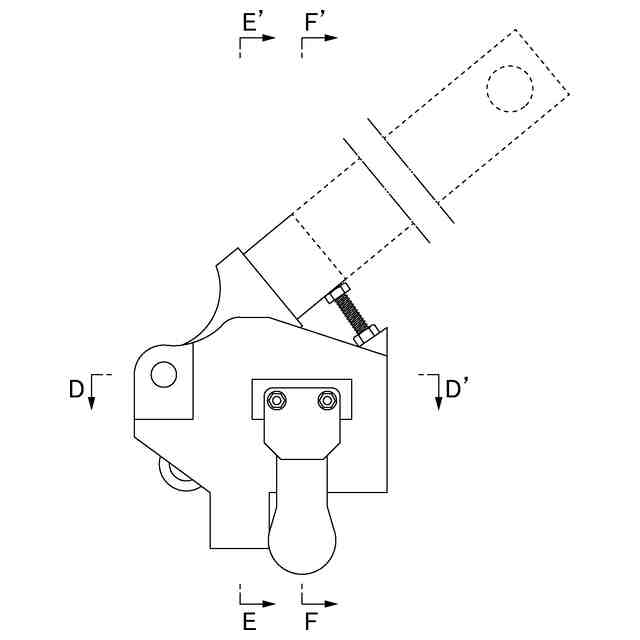

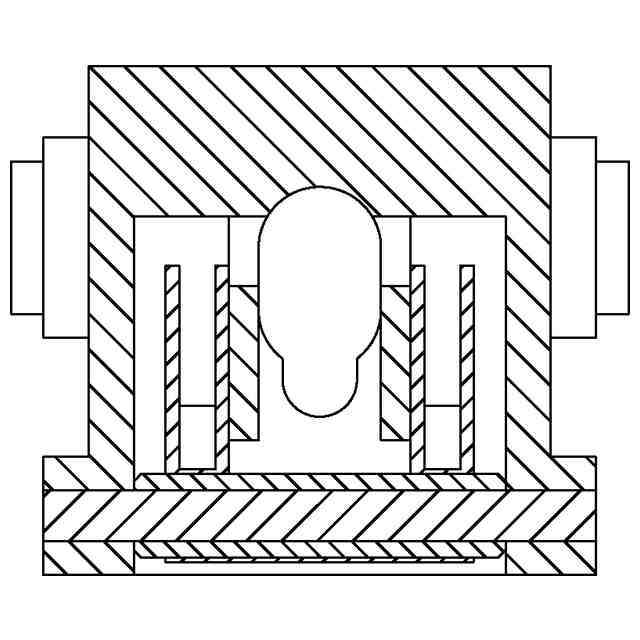

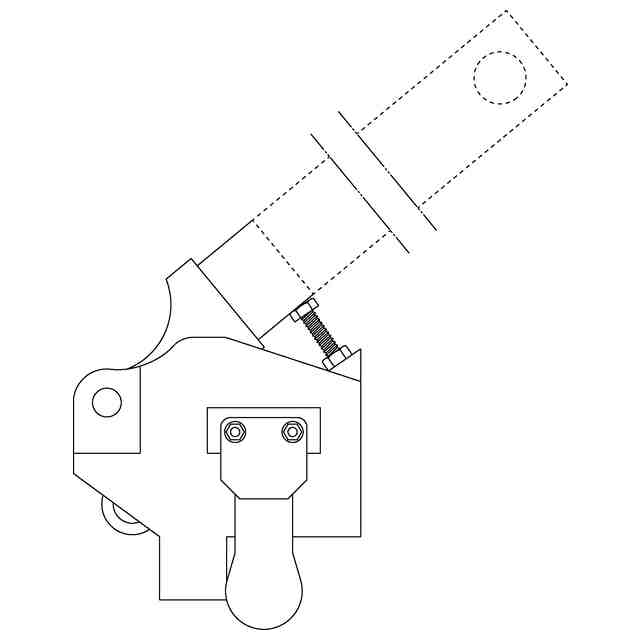

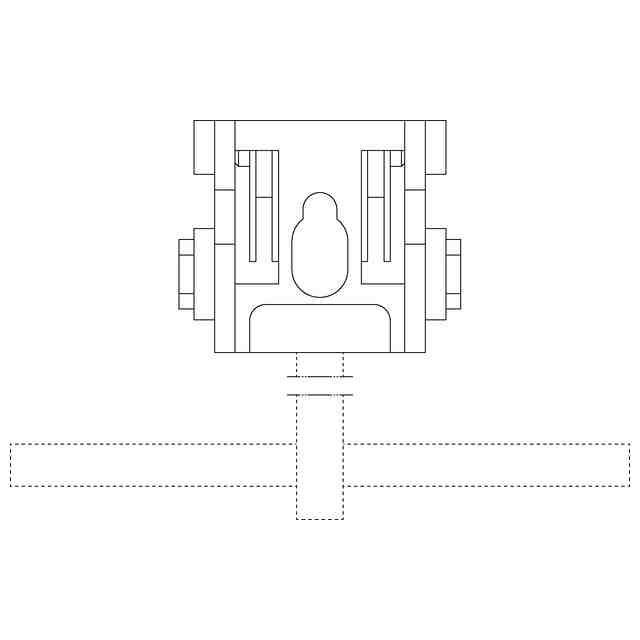

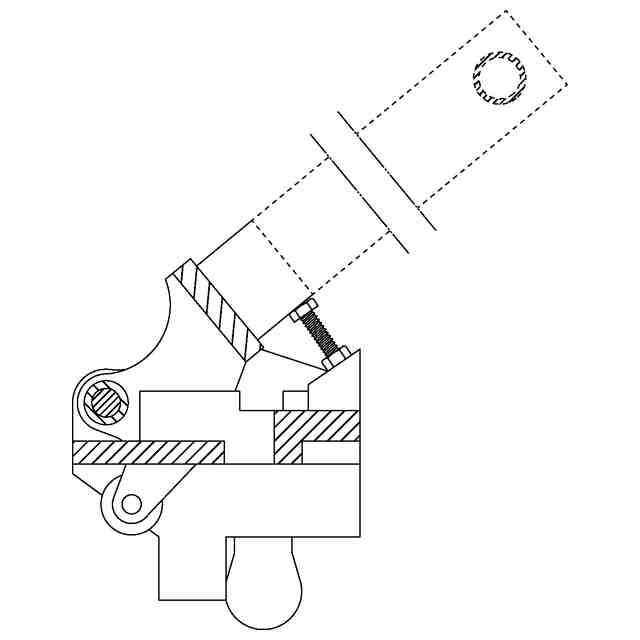

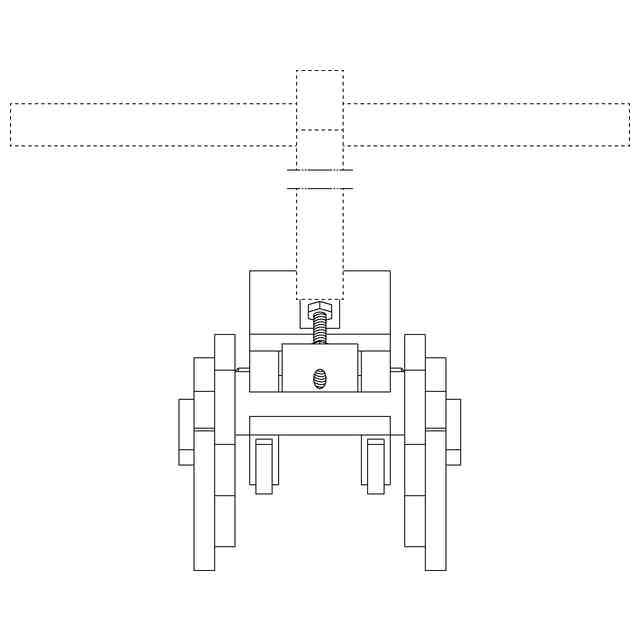

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。図面中、省略部分は、願書添付図面上10.5cmである。本意匠は、動的意匠に係るものである。本意匠は、板ばねを圧縮する直前の状態を示す右側面図のように、レール締結用工具のアームを回転開始位置から回転させる直前の形態と、板ばねを圧縮した後の状態を示す右側面図のように、レール締結用工具のアームを回転終了位置まで回転させた後の形態とに変化する。

関連意匠
