発行日2025-10-10
公報種別意匠公報(S)
登録番号1810496
登録日2025-10-02
意匠に係る物品無人搬送車
意匠分類G2-0(車両)
出願番号2024025966
出願日2024-12-16
意匠権者株式会社GEクリエイティブ
代理人

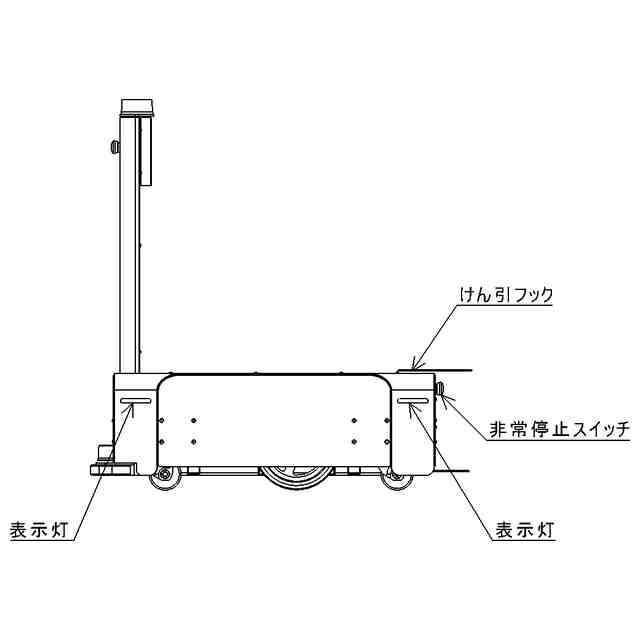

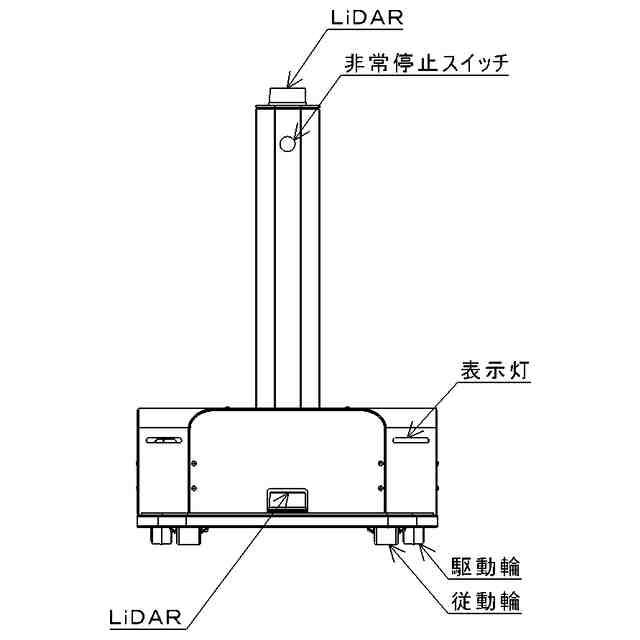

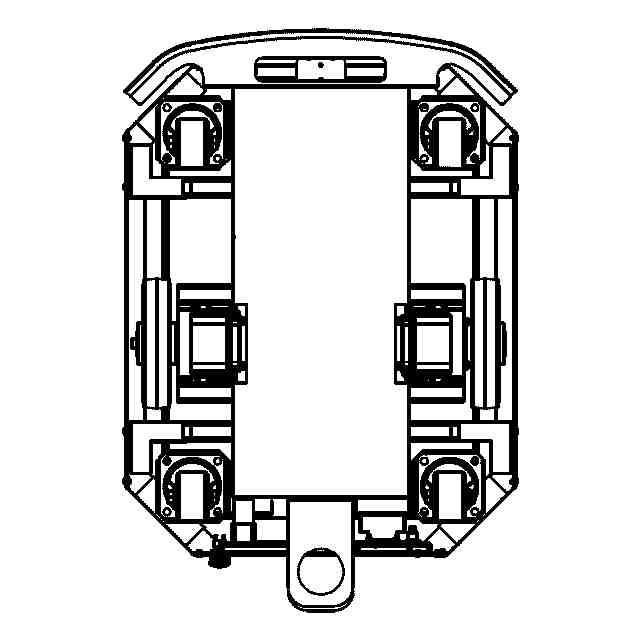

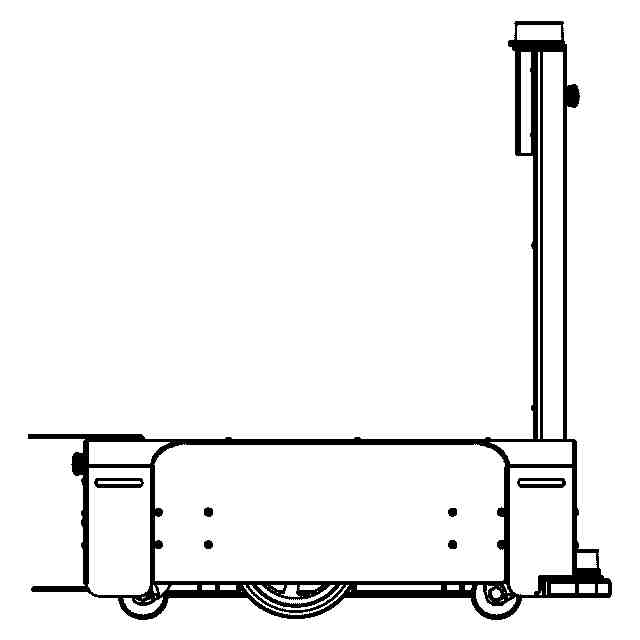

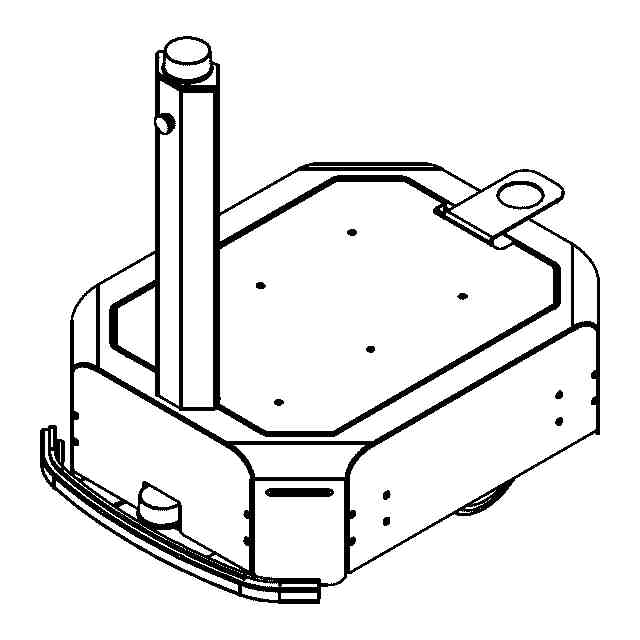

意匠に係る物品の説明本物品は、工場、倉庫、ホテル、病院、図書館、オフィス等の施設内で、部品や製品などの搬送に用いられる無人搬送車である。本物品の後方側には、搬送対象物を載せた台車などをけん引するためのけん引フックが設けられ、前方の上面には棒状の台が設けられ、底面側には、一対の駆動輪が設けられるとともに、四隅に近い位置に従動輪が設けられ、前方の側面と、棒状の台の上には、自己位置の計測や障害物の検知に用いるLiDARなどのセンサーが設けられ、本物品本体を上方から見た時の略長方形の4つ角の切頂部分の側面には、本物品の動作状態を示す表示灯が設けられている。搬送物を搭載した台車などを、直接または連結治具等を用いて、けん引フックに連結してけん引する。この搬送物をけん引して走行することで無人にて各種搬送物の搬送が可能となる。なお、本物品は、磁気誘導やSLAM誘導などの方式に対応して走行することが可能である。また、搬送等の動作中に非常停止スイッチを押すことにより、動作が停止される。
意匠の説明この物品は表示灯部が透光性を有する。

関連意匠
