特許ウォッチ

公開番号2025038697
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145460
出願日2023-09-07
発明の名称繊維構造物、および繊維構造物の製造方法
出願人小松マテーレ株式会社
代理人個人,個人,個人,個人
主分類D06M 15/27 20060101AFI20250312BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】優れた吸放湿性とSR性とを有し、ソフトな風合いを有する繊維構造物、および前記繊維構造物の製造方法を提供する。
【解決手段】分子鎖中にカルボキシ基を有するポリエステル系繊維と、セルロース系繊維とを含み、繊維の表面に、(A)ポリアルキレングリコールジアクリルエステルの重合体と、(B)アニオン系親水剤とが付着している、繊維構造物が提供される。また、ポリエステル系繊維と、セルロース系繊維とを含むベース生地に対し、アルカリ処理する工程と、(A’)ポリアルキレングリコールジアクリルエステルおよび(B)アニオン系親水剤を付与する工程と、重合工程とをこの順に含む、繊維構造物の製造方法が提供される。

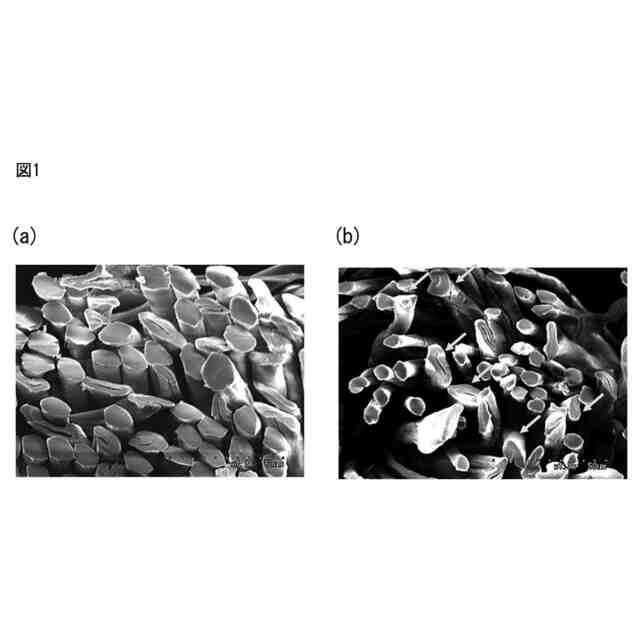

【選択図】図1
特許請求の範囲【請求項１】
分子鎖中にカルボキシ基を有するポリエステル系繊維と、セルロース系繊維とを含み、繊維の表面に、（Ａ）ポリアルキレングリコールジアクリルエステルの重合体と、（Ｂ）アニオン系親水剤とが付着している、繊維構造物。
続きを表示（約 500 文字）【請求項２】
前記（Ｂ）アニオン系親水剤が、スルホン酸系および硫酸エステル系親水剤のうち少なくとも一方を含む、請求項１に記載の繊維構造物。
【請求項３】
前記（Ｂ）アニオン系親水剤が、（Ｂ－１）付加重合が可能な単量体を重合させてなる重合物からなる親水剤と、（Ｂ－２）付加重合に関与しない化合物からなる親水剤とを含む、請求項１または請求項２に記載の繊維構造物。
【請求項４】
ＪＩＳＬ１０９６：２０２０に記載のＤ法（ペンジュラム法）で測定した引裂強さが、経、緯とも４．０Ｎ以上である、請求項１または請求項２に記載の繊維構造物。
【請求項５】
前記ポリエステル系繊維と、前記セルロース系繊維が、質量比で８５／１５～３３／６７の範囲内である、請求項１または請求項２に記載の繊維構造物。
【請求項６】
ポリエステル系繊維と、セルロース系繊維とを含むベース生地に対し、アルカリ処理する工程と、（Ａ’）ポリアルキレングリコールジアクリルエステルおよび（Ｂ）アニオン系親水剤を付与する工程と、重合工程とをこの順に含む、繊維構造物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、繊維構造物、および繊維構造物の製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ポリエステル系繊維は機械的強度や化学的安定性に優れ、丈夫で、強い条件で洗濯でき、かつ乾きやすい性質を有する。その取り扱い容易さを利用して、ポリエステル系繊維からなる繊維構造物は、衣服や寝具、家具などの日用品の素材に広く用いられている。
【０００３】
しかし、疎水性樹脂からなるポリエステル系繊維は、ポリアミド系繊維やセルロース系繊維と比較して、吸水性に乏しいという欠点があり、ポリエステル系繊維からなる繊維製品を高湿度環境下で使用したり、水に濡れたりすると、当該繊維製品を使用している人間が蒸れやベトつきを感じてしまう欠点がある。
【０００４】
そこで、ポリエステル系繊維からなる繊維構造物に親水性を付与するべく、様々な試みがなされてきた。
【０００５】
例えば、特許文献１では、ポリオキシアルキレンエーテルのジアクリルエステルを親水化剤として合成繊維を改質する技術が開示されている。
【０００６】
また、特許文献２では、Ｗ型で、特定の扁平度の、鞘芯構造を有するポリエステル繊維から構成される吸水速乾性織編物であって、ポリエステル繊維の鞘部に特定量のポリエチレングリコールを含有させ、アルカリ減量処理することで、ポリエステル繊維の比表面積を特定範囲とした吸水速乾性織編物が記載されている。
【０００７】
その他、疎水性のポリエステル系繊維と、親水性のセルロース系繊維などを混紡や交織などの方法で共存させた繊維構造物も広く用いられている。
【先行技術文献】
【特許文献】
【０００８】
特開昭５２－１５０３９２号公報
特開２００８－１５０７２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１の方法で得られるポリエステル系繊維構造物では、未加工の繊維構造物よりも吸湿性を向上させられるが十分ではなく、また、重合親水化剤が三次元的なネットワークを形成して繊維表面に固着するため、風合いが硬くなる課題が存在する。
【００１０】
特許文献２の方法で得られるポリエステル繊維構造物は、特殊な組成および特殊な構造の糸を使用しているため、汎用的でなくコストも高くなる課題が存在する。
（【００１１】以降は省略されています）

関連特許
