公開番号2025043010
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150276
出願日2023-09-15
発明の名称燃料供給システム
出願人トキコシステムソリューションズ株式会社
代理人弁理士法人広和特許事務所
主分類B67D 7/32 20100101AFI20250321BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】携帯端末機の表示部にカメラ画像が表示されているか否かに基づいて燃料供給可否を制御することにより、係員が燃料供給装置の状況をカメラ画像で確認することなく、管理機の操作により燃料供給が可能な状態になってしてしまうことを防止できるようにする。
【解決手段】車両101に燃料を供給する給油装置2₁～2_nと、給油装置2₁～2_nに対して燃料供給に関する指示を行う携帯端末機8と、給油装置2₁～2_nの近傍を撮影するカメラ3₁～3_nと、を備えている。この上で、携帯端末機8は、カメラ3₁～3_nが撮影したカメラ画像を表示する表示部9と、表示部9にカメラ画像が表示されているか否かを判定する表示状態判定手段10と、表示状態判定手段10による判定結果に基づき給油装置2₁～2_nによる燃料供給可否を制御する制御部11と、を備えている。
【選択図】図9
特許請求の範囲【請求項１】
燃料供給対象に燃料を供給する燃料供給装置と、
前記燃料供給装置に対して燃料供給に関する指示を行う携帯端末機と、
前記燃料供給装置の近傍を撮影するカメラと、
を備え、
前記携帯端末機は、
前記カメラが撮影したカメラ画像を表示する表示部と、
前記表示部に前記カメラ画像が表示されているか否かを判定する表示状態判定手段と、
前記表示状態判定手段による判定結果に基づき前記燃料供給装置による燃料供給可否を制御する制御部と、
を備えていることを特徴とする燃料供給システム。
続きを表示（約 400 文字）【請求項２】
請求項１に記載の燃料供給システムであって、
前記携帯端末機には、前記燃料供給装置からの燃料供給に関する指示をするための指示部が設けられ、
前記制御部は、前記表示部が前記カメラ画像を表示していないと前記表示状態判定手段が判定した場合に、前記指示部への指示を無効或いは前記指示部への指示を不能とさせることを特徴とする燃料供給システム。
【請求項３】
請求項１に記載の燃料供給システムであって、
燃料供給所内における前記携帯端末機の位置を検出する位置検出手段を備え、
前記制御部は、前記表示状態判定手段により前記表示部が前記カメラ画像を表示していないと判定され、かつ前記位置検出手段により前記携帯端末機が前記燃料供給装置の近傍に位置していることを検出した場合に、前記燃料供給対象への燃料供給を可能とさせることを特徴とする燃料供給システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、燃料供給システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、給油対象に燃料を供給する複数の給油機と、表示部を有すると共に各給油機による給油を管理する管理機と、各給油機の近傍を撮影するカメラと、を備えた燃料供給システムが開示されている。この燃料供給システムでは、管理機の表示部に表示されたカメラ画像を係員が目視で確認し、給油機の近傍の給油エリアに異常が無いと判断したときに、確認釦が操作されることにより供給許可を行うようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述したように、特許文献１では、管理機の表示部に表示されたカメラ画像を係員が目視で確認することで、供給許可を行うようにしている。従って、例えば、カメラの故障や通信異常などにより、管理機にカメラ画像が表示されない場合には、係員は、カメラ画像から給油エリアに対し燃料供給を許可して良いかを判定することができないのにも拘わらず、誤って管理機を操作してしまうことにより供給が可能な状態になってしまう虞がある。
【０００５】
本発明の一実施形態の目的は、管理機の表示部にカメラ画像が表示されているか否かに基づいて燃料供給可否を制御することにより、係員が燃料供給装置の状況をカメラ画像で確認することなく、管理機の操作により燃料供給が可能になってしまうことを防止できるようにした燃料供給システムを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一実施形態は、燃料供給対象に燃料を供給する燃料供給装置と、前記燃料供給装置に対して燃料供給に関する指示を行う携帯端末機と、前記燃料供給装置の近傍を撮影するカメラと、を備え、前記携帯端末機は、前記カメラが撮影したカメラ画像を表示する表示部と、前記表示部に前記カメラ画像が表示されているか否かを判定する表示状態判定手段と、前記表示状態判定手段による判定結果に基づき前記燃料供給装置による燃料供給可否を制御する制御部と、を備えている。
【発明の効果】
【０００７】
本発明の一実施形態によれば、管理機の表示部にカメラ画像が表示されているか否かに基づいて燃料供給可否を制御することができ、係員が燃料供給装置の状況をカメラ画像で確認することなく、管理機の操作により燃料供給が可能な状態になってしまうことを防止することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態による燃料供給システムを備えた給油所を示す全体図である。

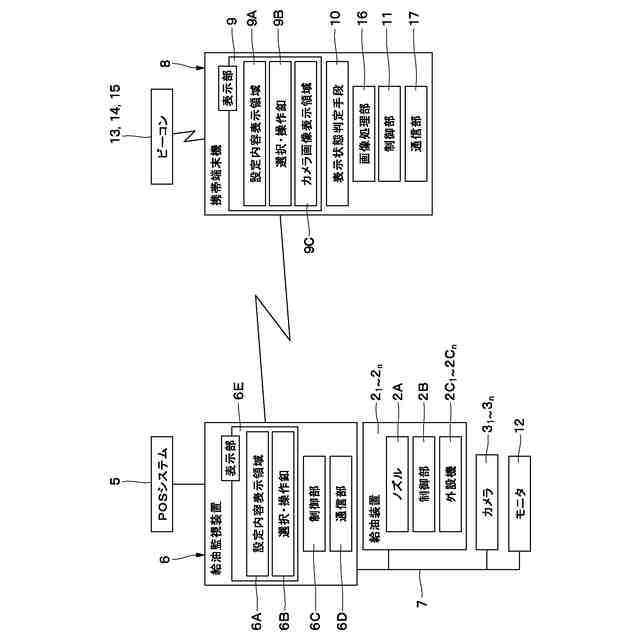

燃料供給システムを模式的に示す構成図である。

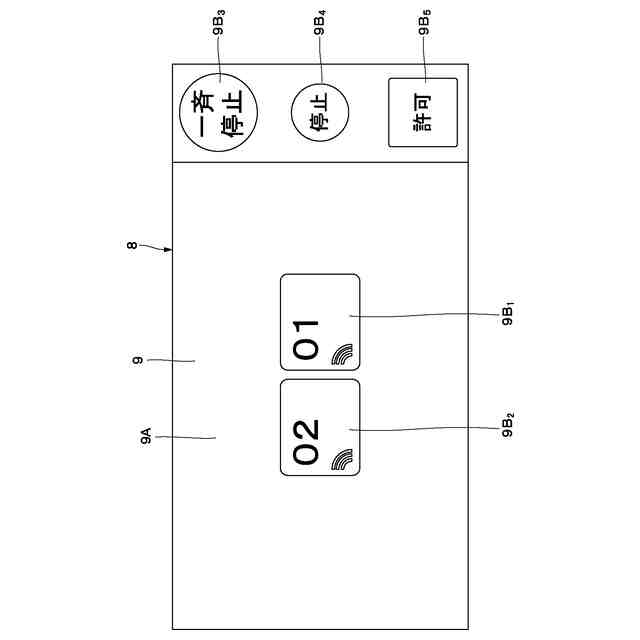

表示部に給油レーンの選択釦が表示された携帯端末機を示す説明図である。

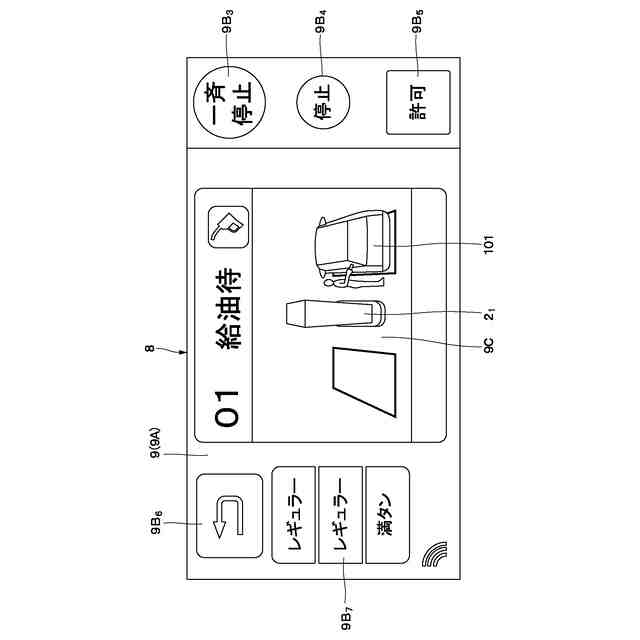

表示部に選択した給油レーンのカメラ画像と設定内容が表示された携帯端末機を示す説明図である。

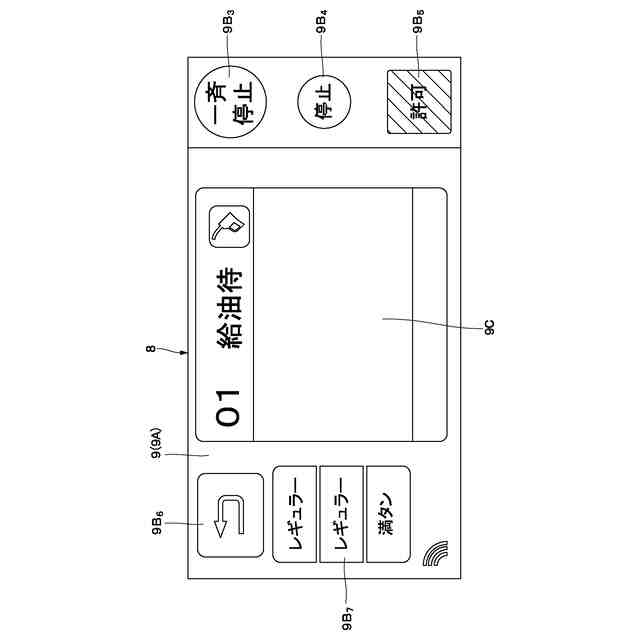

表示部にカメラ画像が表示されていない携帯端末機を示す説明図である。

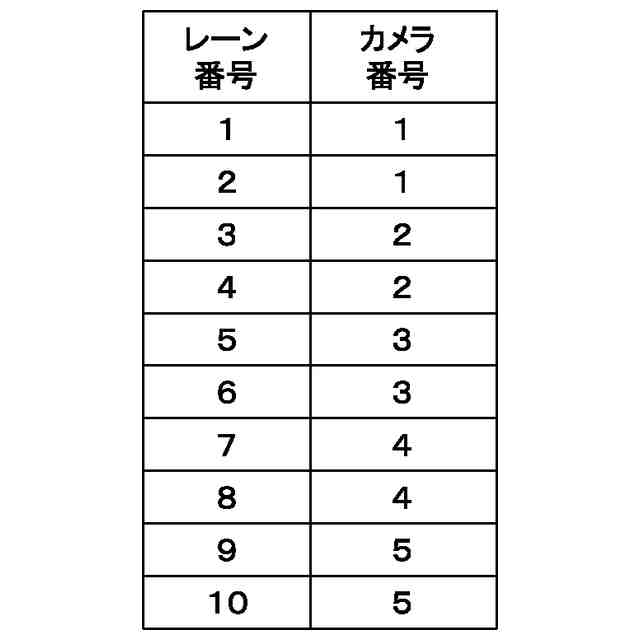

複数台のカメラと当該カメラに対応する給油レーンの対応関係を示した説明図である。

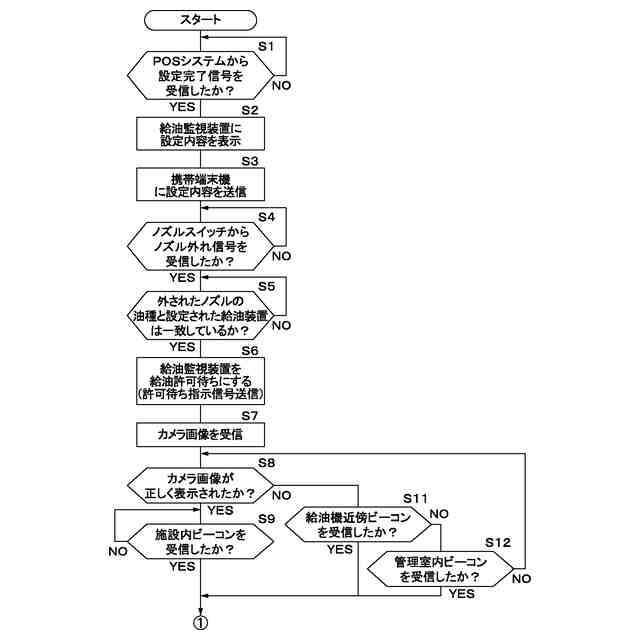

給油監視装置の制御処理を示す流れ図である。

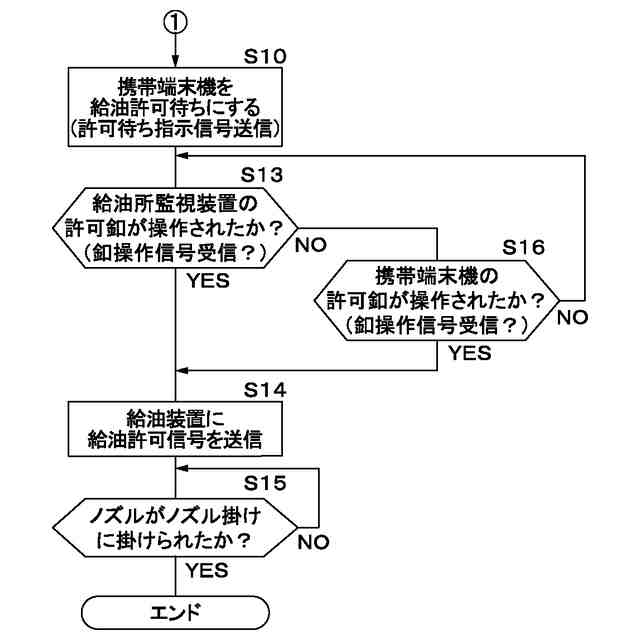

図７の制御処理に続く流れ図である。

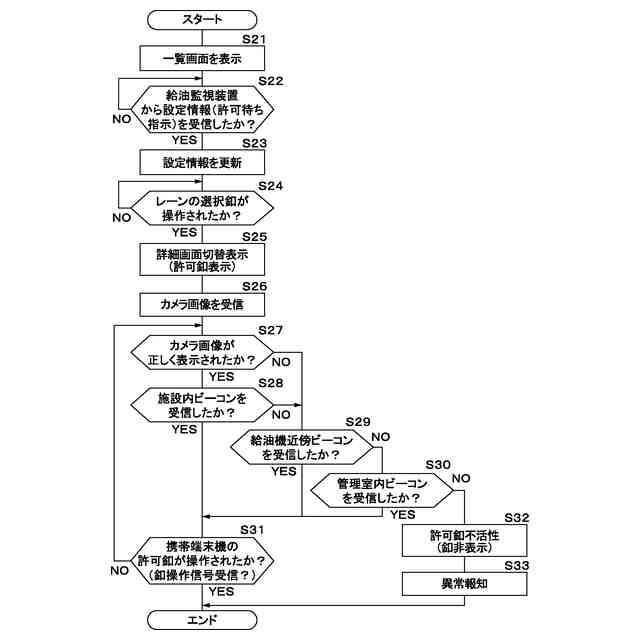

携帯端末機の制御処理を示す流れ図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態による燃料供給システムの代表例として、ガソリン等の液体燃料を供給する給油を管理する給油システムを例に挙げ、図１ないし図９に従って詳細に説明する。
【００１０】
図１は、燃料供給システムとしての給油システムを実施した給油所１を模式的に示している。図１において、給油所１の屋外には、燃料供給装置を構成する複数台、例えば、５台の給油装置２
1
～２
n
が設置されている。この場合、５台の給油装置２
1
～２
n
を挟んで給油レーンが１０レーン設けられている。給油装置２
1
～２
n
は、給油レーンに停車した燃料供給対象となる車両１０１の燃料タンクにガソリン等の液体燃料を供給する。給油装置２
1
～２
n
は、例えば３つの給油系統を備えている。なお、給油装置は、単一の給油系統を備えたものでもよく、２つまたは４つ以上の給油系統を備えたものでもよい。
（【００１１】以降は省略されています）
