公開番号2025061054
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025002072,2022150027
出願日2025-01-07,2019-08-20
発明の名称レンズ鏡筒
出願人株式会社ニコン
代理人個人,個人,個人
主分類G02B 7/02 20210101AFI20250403BHJP(光学)
要約【課題】撮影状態と沈胴状態とを切り替えるレンズ鏡筒に関する。
【解決手段】レンズ鏡筒1は、沈胴状態と、撮影状態と、を切替可能なレンズ鏡筒であって、光軸方向に傾きを有する第1面211及び第2面212と、前記第1面と前記第2面との間に配置されて光軸と直交する第3面213と、を有する第1枠70と、前記第1枠に対して相対的に回転可能な第2枠80と、前記第2枠に保持される付勢部材310と、光軸方向に移動可能に配置され、前記付勢部材の付勢力F1によって前記第1枠に当接する移動部材320と、を備え、前記沈胴状態では、前記移動部材が前記第1面と当接可能であり、且つ、前記沈胴状態から前記撮影状態へ移行している移行状態の間において前記移動部材が前記第3面と当接して摺動し、前記撮影状態では、前記移動部材が前記第1枠と当接し、且つ、前記付勢部材が光軸方向への付勢力を発生する。
【選択図】図1
特許請求の範囲【請求項１】
沈胴状態と、撮影状態と、を切替可能なレンズ鏡筒であって、
光軸方向に傾きを有する第１面及び第２面と、前記第１面と前記第２面との間に配置され光軸と直交する面の第３面と、を有する第１枠と、
前記第１枠に対して相対的に回転可能な第２枠と、
前記第２枠に保持される付勢部材と、
光軸方向に移動可能に配置され、前記付勢部材の付勢力によって前記第１枠に当接する移動部材と、を備え、
前記沈胴状態では、前記移動部材は前記第１面と当接可能であり、前記沈胴状態から前記撮影状態へ移行している移行状態の間は、前記移動部材は前記第３面と当接して摺動し、
前記撮影状態では、前記移動部材は前記第１枠と当接し、前記付勢部材は光軸方向への付勢力を発生する
レンズ鏡筒。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ鏡筒に関する。
本願は、２０１８年８月２０日に出願された特願２０１８－１５４２９６号に基づき優先権を主張し、その内容をここに援用する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、撮影状態と沈胴状態とを切り替えるレンズ鏡筒が知られている。スイッチ（ズームロック機構）をスライドすることにより、沈胴状態から撮影状態への切り替えを許容している（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１１３１５号公報
【発明の概要】
【０００４】
本発明の第１態様に従えば、沈胴状態と、撮影状態と、を切替可能なレンズ鏡筒であって、光軸方向に傾きを有する第１面及び第２面と、前記第１面と前記第２面との間に配置されて光軸と直交する第３面と、を有する第１枠と、前記第１枠に対して相対的に回転可能な第２枠と、前記第２枠に保持される付勢部材と、光軸方向に移動可能に配置され、前記付勢部材の付勢力によって前記第１枠に当接する移動部材と、を備え、前記沈胴状態では、前記移動部材が前記第１面と当接可能であり、且つ、前記沈胴状態から前記撮影状態へ移行している移行状態の間において前記移動部材が前記第３面と当接して摺動し、前記撮影状態では、前記移動部材が前記第１枠と当接し、且つ、前記付勢部材が光軸方向への付勢力を発生する、レンズ鏡筒が提供される。
【図面の簡単な説明】
【０００５】
レンズ鏡筒における主要部の構成を示す模式図である。
移動ピースの相対的な動きを示す模式図である。
第２部材に設けられる窪みの形状及び／又は移動ピースの形状の例を示す図である。
移動ピースの突出部の形状の例を示す図である。
レンズ鏡筒の望遠端撮像状態及び沈胴状態を示す断面図である。

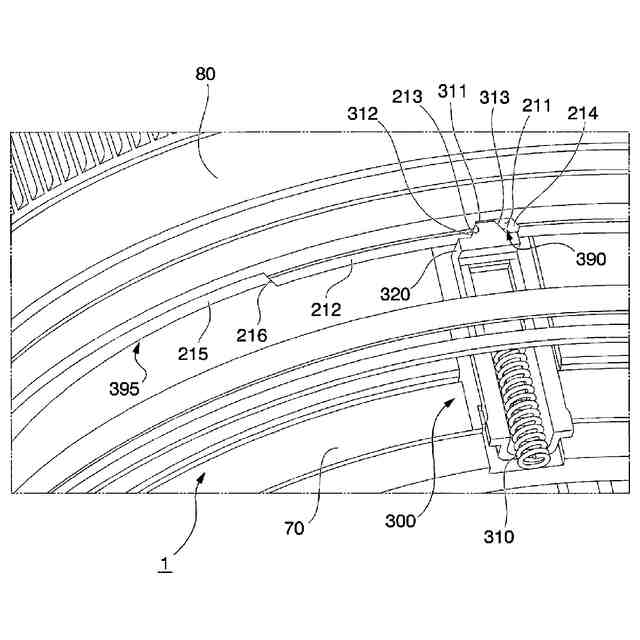

付勢機構を示す模式図である。

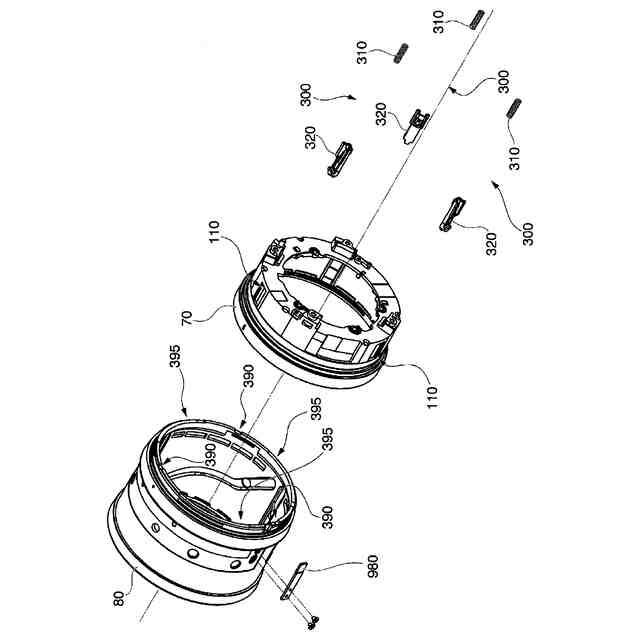

固定枠とズーム環の斜視図である。

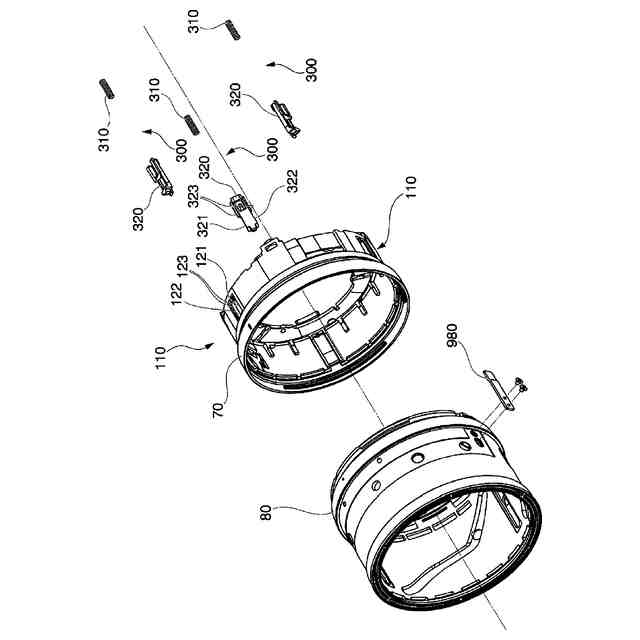

固定枠とズーム環の別の斜視図である。

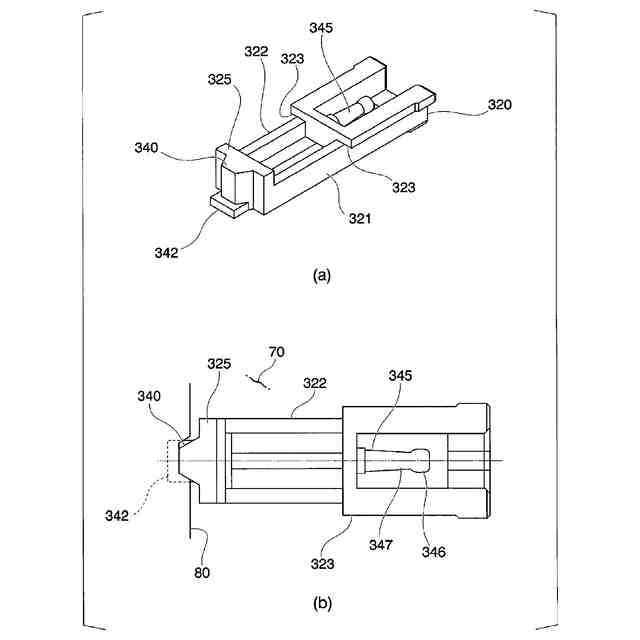

移動ピースを示す図である。
レンズ鏡筒の部分断面図である。
付勢部材の設置構造を示す図である。
付勢部材の別の設置構造を示す図である。
カメラ（撮像装置）の一例を模式的に示す図である。
【発明を実施するための形態】
【０００６】
以下、複数の実施形態について説明する。図面及び説明は、開示された特定の形態に本発明を限定する意図は無く、単なる例示であり、当業者の理解のために、特許請求の範囲に開示された主題を示す意図を有する。
【０００７】
図１において、レンズ鏡筒１の一般的な構成が示される。図１に示すように、レンズ鏡筒１は、第１部材（第１枠）７０と、第２部材（第２枠）８０と、付勢機構３００とを備える。付勢機構３００は、付勢部材３１０と、移動ピース（移動部材）３２０とを有する。
【０００８】
第１部材７０及び第２部材８０は、第１部材７０と第２部材８０との間で少なくともＤ１方向（第１方向）に相対移動可能な関係を有する。Ｄ１方向は、レンズ鏡筒１の光軸方向に対して任意の方向に設定可能である。一実施形態において、Ｄ１方向は、レンズ鏡筒１の光軸方向（縮筒方向、スラスト方向、縦方向）と交差する又は垂直な所定平面に平行である。あるいは、Ｄ１方向は、レンズ鏡筒１の径方向（横方向）に平行である。別の実施形態において、Ｄ１方向は、レンズ鏡筒１の光軸方向（縮筒方向、スラスト方向、縦方向）に平行である。あるいは、Ｄ１方向は、レンズ鏡筒１の径方向（横方向）と交差する又は垂直な所定平面に平行である。例えば、Ｄ１方向は、光軸周りの周方向、光軸とは別の所定軸周りの周方向、光軸と交差する直線方向、光軸に対して傾斜した直線方向、又は光軸と平行な直線方向にできる。
【０００９】
付勢部材（付勢部、付勢体、スプリング）３１０は、第１部材７０に保持、支持、及び／又は固定される。付勢部材３１０として、任意の種類のばねが適用可能である。例えば、付勢部材３１０として、コイルばね（圧縮コイルばね又は引張コイルばね）、板ばね、ねじりばね、ガスばね（空気ばね）、又は磁気ばね等が適用可能である。１種類の付勢部材３１０が単独で、又は複数種類の付勢部材３１０が組み合わせて用いられる。付勢部材３１０は、付勢力（Ｆ１、Ｆ２）を発揮するように第１部材７０上に配される。
【００１０】
一実施形態において、付勢部材３１０の軸がＤ２方向（第２方向）に沿って配される。別の実施形態において、付勢部材３１０の軸がＤ２方向とは異なる方向に沿って配される。Ｄ２方向はＤ１方向と交差する又はＤ１方向に対して垂直である方向である。一実施形態において、Ｄ２方向は、レンズ鏡筒１の光軸方向に平行である。別の実施形態において、Ｄ２方向は、レンズ鏡筒１の光軸方向に対して傾いている、レンズ鏡筒１の径方向に平行である、又は、レンズ鏡筒１の光軸方向と交差する所定平面又は光軸方向に垂直な所定平面に平行である。例えば、Ｄ２方向は、光軸と平行な直線方向、光軸に対して傾斜した直線方向、又は光軸と交差する直線方向にできる。
（【００１１】以降は省略されています）
