公開番号2025063437
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172624
出願日2023-10-04
発明の名称情報処理装置、情報処理方法、及びプログラム
出願人三菱重工業株式会社
代理人個人,個人,個人,個人,個人
主分類G05B 19/4093 20060101AFI20250409BHJP(制御;調整)
要約【課題】機械加工を施すための工具を選定できる情報処理装置、情報処理方法、及びプログラムを提供する。

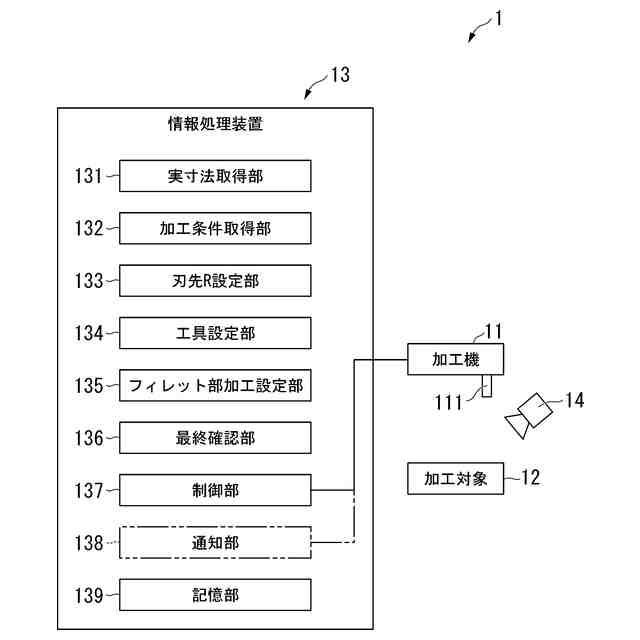

【解決手段】情報処理装置は、加工対象のコーナー部の設計寸法から加工精度を考慮した実寸法範囲を取得する実寸法取得部と、実寸法範囲に基づき、エンドミルの刃先Rの寸法範囲を設定する刃先R設定部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
加工対象のコーナー部の設計寸法から加工精度を考慮した実寸法範囲を取得する実寸法取得部と、
前記実寸法範囲に基づき、エンドミルの刃先Ｒの寸法範囲を設定する刃先Ｒ設定部と、
を備える
情報処理装置。
続きを表示（約 1,000 文字）【請求項２】
前記コーナー部のコーナー加工パス数を取得する加工条件取得部をさらに備え、
前記刃先Ｒ設定部は、前記コーナー加工パス数を満たす前記寸法範囲を設定する
請求項１に記載の情報処理装置。
【請求項３】
前記寸法範囲に対し、前記エンドミルを特定する工具設定部をさらに備える
請求項１又は請求項２に記載の情報処理装置。
【請求項４】
前記エンドミルは、ボールエンドミルである
請求項１又は請求項２に記載の情報処理装置。
【請求項５】
前記刃先Ｒ設定部は、前記加工対象の段差部へのフィレット加工を考慮し、前記寸法範囲を設定する
請求項４に記載の情報処理装置。
【請求項６】
前記段差部におけるフィレット加工パス数を設定するフィレット部加工条件設定部をさらに備え、
前記フィレット部加工条件設定部は、フィレット半径と、前記寸法範囲における上限値と、の大小関係により前記フィレット加工パス数を設定する
請求項５に記載の情報処理装置。
【請求項７】
前記段差部における前記フィレット加工パス数が適切か確認する最終確認部をさらに備え、
前記最終確認部は、前記フィレット半径と、前記上限値と、の差分に基づいて、前記上限値を修正する
請求項６に記載の情報処理装置。
【請求項８】
前記エンドミルは、インナーＲカッターである
請求項１又は請求項２に記載の情報処理装置。
【請求項９】

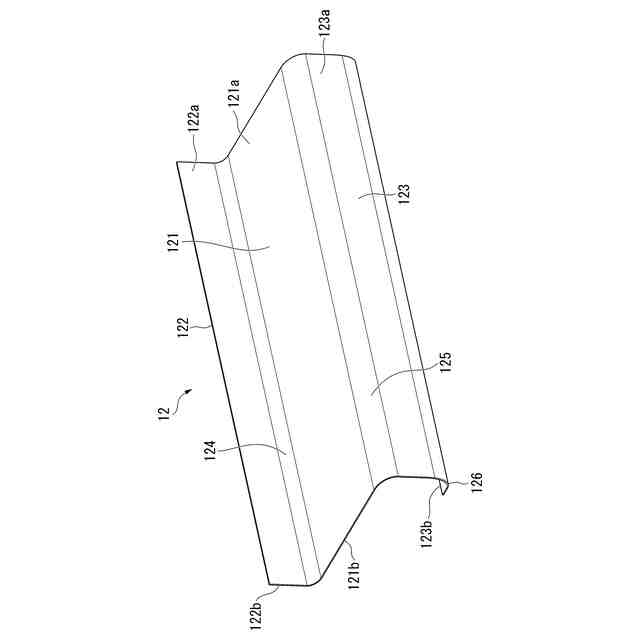

前記加工対象は、
基準点を中心とした仮想円の周方向に延びている板状のウェブ部と、
前記ウェブ部の前記周方向に沿った一方の縁から、前記コーナー部として、隅Ｒを挟んで立ち上がるように設けられた第一フランジ部と、
前記ウェブ部の前記周方向に沿った他方の縁から、前記コーナー部として、第一角Ｒを挟んで立ち上がるように設けられた第二フランジ部と、
を備え、
前記第二フランジ部の立ち上がった先から、前記コーナー部として第二角Ｒを有する
請求項１又は請求項２に記載の情報処理装置。
【請求項１０】
加工対象のコーナー部の設計寸法から加工精度を考慮した実寸法範囲を取得するステップと、
前記実寸法範囲に基づき、エンドミルの刃先Ｒの寸法範囲を設定するステップと、
を含む
情報処理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、情報処理装置、情報処理方法、及びプログラムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ケミカルミリングの代わりに、加工対象の板厚方向に機械加工を施すことが知られている。
【０００３】
例えば、特許文献１には、加工対象の板厚方向に機械加工を施すための工具を選定する工具選定装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１７１５３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された工具選定装置は、複曲面を有する加工対象（ワーク）の形状モデルの形状データを取得し、形状モデルの切削加工に適した工具を選定することが開示されている。
しかしながら、形状モデルとワークとの間では、形状誤差が存在する。例えば、成形加工におけるスプリングバックなどの加工工程の影響により、形状モデルに対するワークの成形誤差が大きくなることがある。この場合、この様なワークに追加の機械加工を施すことがある。その際、機械加工を施すための工具を選定しにくいことがある。
【０００６】
本開示の目的は、上述した課題を解決する情報処理装置、情報処理方法、及びプログラムを提供することにある。
【課題を解決するための手段】
【０００７】
本開示の情報処理装置は、加工対象のコーナー部の設計寸法から加工精度を考慮した実寸法範囲を取得する実寸法取得部と、前記実寸法範囲に基づき、エンドミルの刃先Ｒの寸法範囲を設定する刃先Ｒ設定部と、を備える。
【０００８】
本開示の情報処理方法は、加工対象のコーナー部の設計寸法から加工精度を考慮した実寸法範囲を取得するステップと、前記実寸法範囲に基づき、エンドミルの刃先Ｒの寸法範囲を設定するステップと、を含む。
【０００９】
本開示のプログラムは、加工対象のコーナー部の設計寸法から加工精度を考慮した実寸法範囲を取得するステップと、前記実寸法範囲に基づき、エンドミルの刃先Ｒの寸法範囲を設定するステップと、をコンピュータに実行させるためのプログラムである。
【発明の効果】
【００１０】
本開示に係る、情報処理装置、情報処理方法、及びプログラムによれば、機械加工を施すための工具を選定できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
