公開番号2025067518
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177570
出願日2023-10-13
発明の名称積層シートの製造方法
出願人日本マタイ株式会社
代理人個人,個人
主分類B32B 15/085 20060101AFI20250417BHJP(積層体)
要約【課題】アルミニウム蒸着フィルムの浮きが発生しない表面層を有する積層シートおよびこれを用いる保冷容器を提供する。

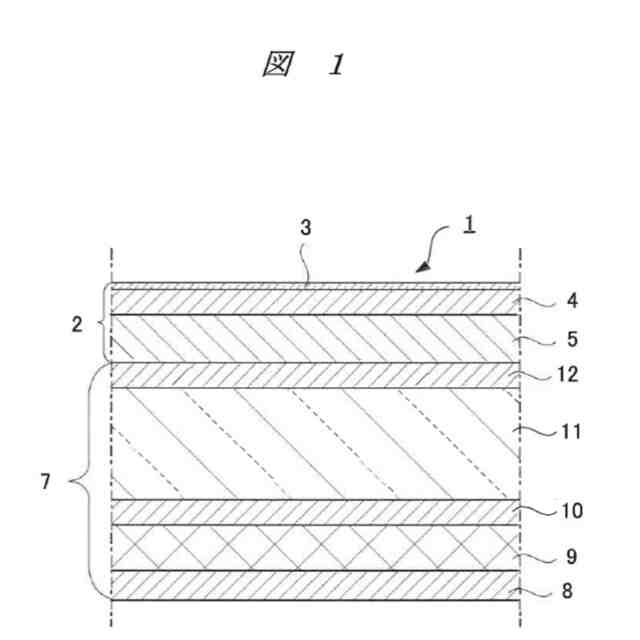

【解決手段】本発明の積層シート1は、表面層2が、最表面から、アンカーコート剤が塗布されたアルミニウム蒸着PET(AC-VMPET)層3、低密度ポリエチレン(LDPE)フィルムからなるLDPE層4、直鎖状短鎖分子ポリエチレン(LLDPE)フィルムからなるLLDPE層5が、この順に積層されている。AC剤の塗布量は、乾燥塗布量が0.118g/m²以上であり、グラビアロールを用いて塗布される。表面層2には、基材層7が積層される。
【選択図】図1
特許請求の範囲【請求項１】
直鎖状短鎖分子ポリエチレン（ＬＬＤＰＥ）を含む層上に、低密度ポリエチレン（ＬＤＰＥ）を含む層が積層され、さらに、このＬＤＰＥを含む層上にアンカーコート（ＡＣ）剤が塗布されたアルミニウム蒸着層が積層されている表面層を有する積層シートであって、
ＡＣ剤は、乾燥塗布量が０．１１８ｇ／ｍ
２
以上であり、グラビアロールを用いて塗布されることを特徴とする積層シート。
続きを表示（約 240 文字）【請求項２】
ＡＣ剤はエーテル系である請求項１に記載の積層シートの製造方法。
【請求項３】
前記表面層は、低密度ポリエチレン（ＬＤＰＥ）を含む層と高密度ポリエチレン（ＨＤＰＥ）のフラットヤーンからなる織物層とを積層した基材層に積層される請求項１または２に記載の積層シート。
【請求項４】
請求項１または２に記載の積層シートを用いることを特徴とする保冷容器。
【請求項５】
保冷カバーまたは保冷ボックスである請求項４に記載の保冷容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、低密度ポリエチレン（ＬＤＰＥ）を含む層上にアンカーコート（ＡＣ）剤が塗布されたアルミニウム蒸着フィルムが積層されている表面層を有する積層シートおよびこれを用いる保冷容器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
保冷カバーや保冷ボックス等の保冷容器に用いられる積層シートとして、表面層にアルミニウム蒸着フィルムが使用されたシートが知られている（たとえば、特許文献１参照）。
【０００３】
この表面層としては、直鎖状短鎖分子ポリエチレン（ＬＬＤＰＥ）を含む層上に、低密度ポリエチレン（ＬＤＰＥ）を含む層が積層され、さらに、このＬＤＰＥを含む層上、つまり最表面にアルミニウム蒸着フィルムが積層された層構成のものが知られている。
【０００４】
また、そのような構成の表面層において、ＬＤＰＥを含む層とアルミニウム蒸着フィルムとの密着性を良くするために、ＬＤＰＥを含む層上にアンカーコート（ＡＣ）剤による塗布層を形成し、この塗布層を介してアルミニウム蒸着フィルムを積層することも知られている。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－３２９２８４号公報
【発明の開示】
【発明が解決しようとする課題】
【０００６】

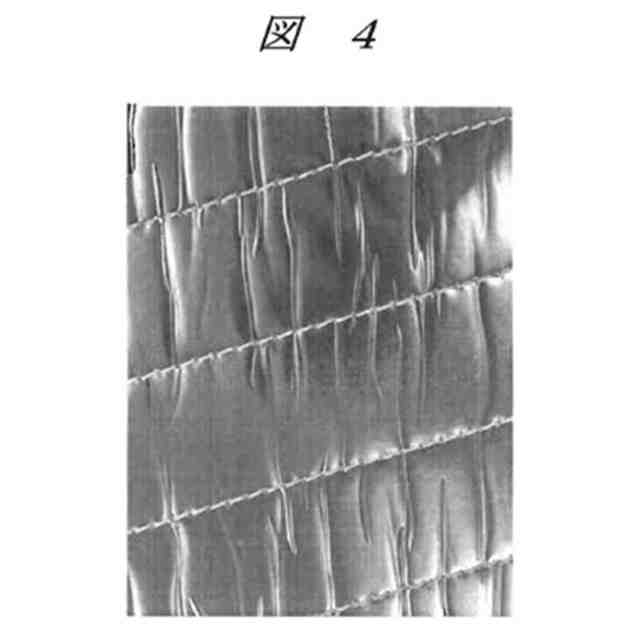

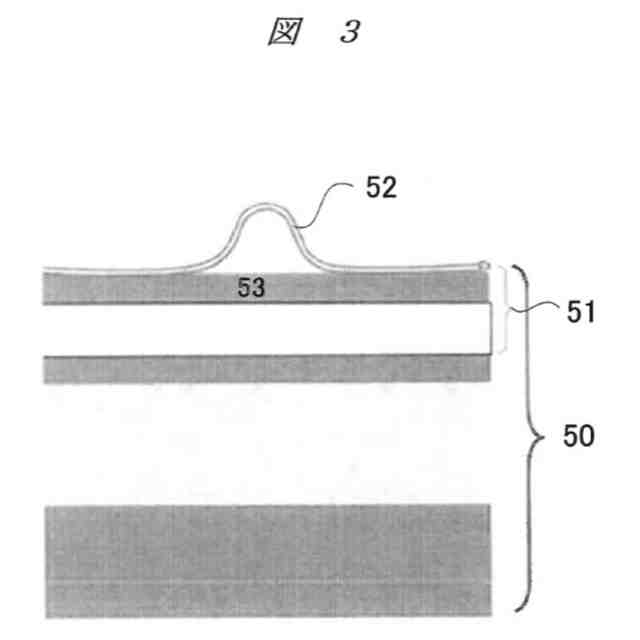

しかしながら、上述の層構成の表面層を基材層に積層した積層シートを、保冷カバー等の保冷用容器製品に用いるために、重ね合わせて縫製した際に、図３に示す積層シート５０のように、表面層５１上のアルミニウム蒸着フィルム５２が、ＬＤＰＥを含む層５３から部分的に剥離して浮き上がることがあった。図４に、実際に浮きが発生した部分を撮影した写真を示す。
【０００７】
本発明は、この浮きが発生しない表面層を有する積層シートおよびこれを用いる保冷容器を提供することにある。
【課題を解決するための手段】
【０００８】
＜１＞直鎖状短鎖分子ポリエチレン（ＬＬＤＰＥ）を含む層上に、低密度ポリエチレン（ＬＤＰＥ）を含む層が積層され、さらに、このＬＤＰＥを含む層上にアンカーコート（ＡＣ）剤が塗布されたアルミニウム蒸着層が積層されている表面層を有する積層シートであって、ＡＣ剤は、乾燥塗布量が０．１１８ｇ／ｍ
２
以上であり、グラビアロールを用いて塗布されることを特徴とする積層シートである。
【０００９】
＜２＞ＡＣ剤はエーテル系である＜１＞に記載の積層シートの製造方法である。
【００１０】
＜３＞前記表面層は、低密度ポリエチレン（ＬＤＰＥ）を含む層と高密度ポリエチレン（ＨＤＰＥ）のフラットヤーンからなる織物層とを積層した基材層に積層される＜１＞または＜２＞に記載の積層シートの製造方法である。
（【００１１】以降は省略されています）
