公開番号2025071147
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025023840,2023150521
出願日2025-02-17,2020-08-07
発明の名称遊技機
出願人株式会社ユニバーサルエンターテインメント
代理人個人
主分類A63F 7/02 20060101AFI20250424BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性の高い有利な遊技状態の機能を搭載した遊技機を提供する。
【解決手段】第1始動領域及び第2始動領域のいずれかへの遊技媒体通過を契機として、遊技者に有利な特別遊技状態へ移行するか否かを判定する特別遊技状態移行判定手段と、第1始動領域への遊技媒体通過を契機とする特別遊技状態移行判定手段の判定結果を第1識別情報の変動及び停止により報知する識別情報表示手段と、第2始動領域への遊技媒体通過を契機とする特別遊技状態移行判定手段の判定結果を第2識別情報の変動及び停止により報知する識別情報表示手段と、を備え、低確率状態において第2識別情報の変動時間が第1識別情報の変動時間よりも長い。
【選択図】図12

特許請求の範囲【請求項１】
遊技媒体が転動可能な遊技領域を有する遊技盤と、
前記遊技領域に設けられた選択領域と、
前記遊技領域に設けられた第１始動領域と、
前記遊技領域に設けられた第２始動領域と、
前記遊技領域に設けられた所定通過領域と、
第１状態と、第１状態よりも遊技媒体の案内が容易な第２状態と、に変位可能な変位部材と、
前記遊技領域に設けられた特定通過領域と、
複数の結果のうちの何れかの結果を決定可能な結果決定手段と、
前記結果決定手段により決定される結果が特定結果であるときに、遊技者に有利な特定遊技状態に制御可能な特定遊技状態制御手段と、を備え、
特定遊技状態は、所定時間に亘って遊技者に利益が付与されやすくなるよう制御可能な第１特定遊技状態と、前記所定時間よりも長い時間に亘って遊技者に利益が付与されやすくなるよう制御可能な第２特定遊技状態と、を含み、
前記第２始動領域への遊技媒体通過を契機として前記結果決定手段により決定される結果が第１特定遊技状態に対応する結果となる割合は、前記第１始動領域への遊技媒体通過を契機として前記結果決定手段により決定される結果が第１特定遊技状態に対応する結果となる割合よりも高く、
前記特定通過領域を通過した後前記選択領域に放出された遊技媒体は、前記第１始動領域又は前記所定通過領域を通過可能であり、
前記変位部材は、遊技媒体が前記所定通過領域を通過したことに応じて、第２状態に変位可能であり、
前記第２始動領域は、前記変位部材が第２状態に変位することで遊技媒体が案内されたときに遊技媒体を通過させることが可能であり、
前記特定遊技状態制御手段は、遊技媒体が前記第２始動領域を通過したことに応じて、特定遊技状態に制御可能であり、
前記変位部材の変位パターンとして、所定の変位パターンが設けられ、
所定の変位パターンによる動作が可能な期間においては、第２状態よりも長い時間に亘って第１状態に維持可能である、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ遊技機等に代表される遊技機に関する。
続きを表示（約 6,400 文字）【背景技術】
【０００２】
従来、所定の条件が成立すると抽選を行い、この抽選の結果にもとづいて図柄の可変表示を行う遊技機が知られている。そして、抽選の結果が特定の結果であることを示す特定の表示結果で表示されると、遊技者に有利な遊技状態に制御される。また、有利な遊技状態として、特定の結果が大当りの場合に制御される大当り遊技状態と、特定の結果が小当りの場合に制御される、大当り遊技状態よりも遊技者にとって利益が少ない小当り遊技状態と、を含む有利な遊技状態を備えた遊技機がある。
【０００３】
また、近年、この種の遊技機において、上記図柄の可変表示の時間が短縮されている状態（時短状態）において、特定の結果が頻繁に小当りとなることによって遊技者に所定の利益を付与する有利な遊技状態を搭載した遊技機が登場している（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－７６１３６公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、有利な遊技状態の機能を搭載した遊技機においてもより高い興趣性が望まれている。
【０００６】
そこで、本発明は、このような問題点を解決し、興趣性の高い有利な遊技状態の機能を搭載した遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、以下のような遊技機を提供する。
遊技媒体が転動可能な遊技領域を有する遊技盤と、
前記遊技領域に設けられた選択領域と、
前記遊技領域に設けられた第１始動領域と、
前記遊技領域に設けられた第２始動領域と、
前記遊技領域に設けられた所定通過領域と、
第１状態と、第１状態よりも遊技媒体の案内が容易な第２状態と、に変位可能な変位部材と、
前記遊技領域に設けられた特定通過領域と、
複数の結果のうちの何れかの結果を決定可能な結果決定手段と、
前記結果決定手段により決定される結果が特定結果であるときに、遊技者に有利な特定遊技状態に制御可能な特定遊技状態制御手段と、を備え、
特定遊技状態は、所定時間に亘って遊技者に利益が付与されやすくなるよう制御可能な第１特定遊技状態と、前記所定時間よりも長い時間に亘って遊技者に利益が付与されやすくなるよう制御可能な第２特定遊技状態と、を含み、
前記第２始動領域への遊技媒体通過を契機として前記結果決定手段により決定される結果が第１特定遊技状態に対応する結果となる割合は、前記第１始動領域への遊技媒体通過を契機として前記結果決定手段により決定される結果が第１特定遊技状態に対応する結果となる割合よりも高く、
前記特定通過領域を通過した後前記選択領域に放出された遊技媒体は、前記第１始動領域又は前記所定通過領域を通過可能であり、
前記変位部材は、遊技媒体が前記所定通過領域を通過したことに応じて、第２状態に変位可能であり、
前記第２始動領域は、前記変位部材が第２状態に変位することで遊技媒体が案内されたときに遊技媒体を通過させることが可能であり、
前記特定遊技状態制御手段は、遊技媒体が前記第２始動領域を通過したことに応じて、特定遊技状態に制御可能であり、
前記変位部材の変位パターンとして、所定の変位パターンが設けられ、
所定の変位パターンによる動作が可能な期間においては、第２状態よりも長い時間に亘って第１状態に維持可能である、
ことを特徴とする遊技機。
【発明の効果】
【０００８】
本発明によれば、興趣性の高い有利な遊技状態の機能を搭載した遊技機を提供することが可能になる。
【図面の簡単な説明】
【０００９】

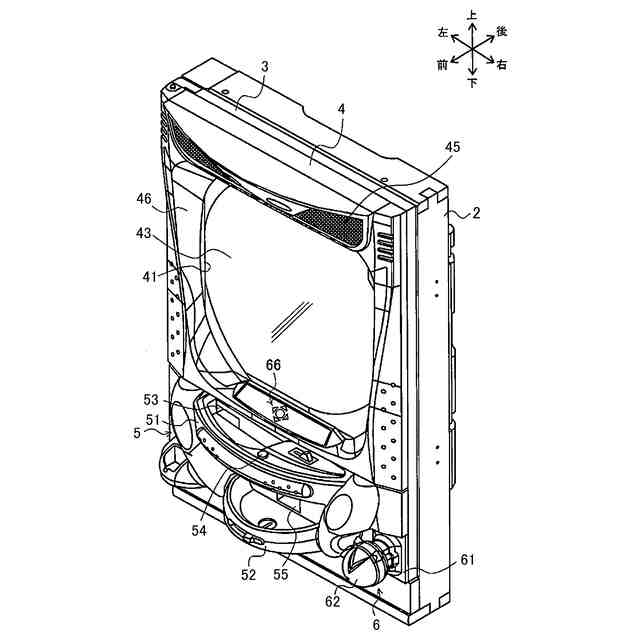

第１のパチンコ遊技機を前方向右斜め上から見たときの外観を示す斜視図の一例である。

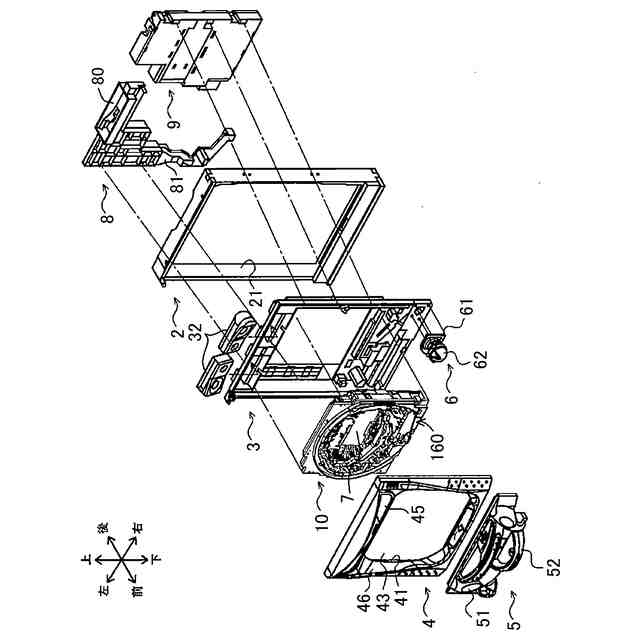

第１のパチンコ遊技機を前方向右斜め上から見たときの分解斜視図の一例である。

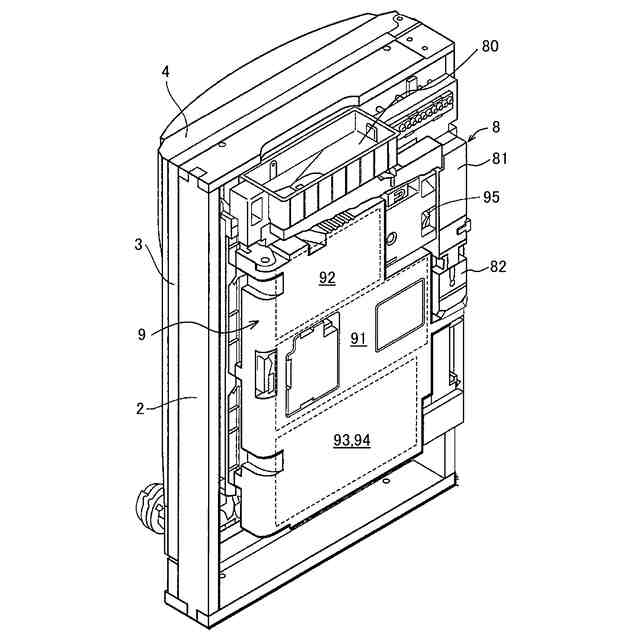

第１のパチンコ遊技機を後方向右斜め上から見たときの外観を示す斜視図の一例である。

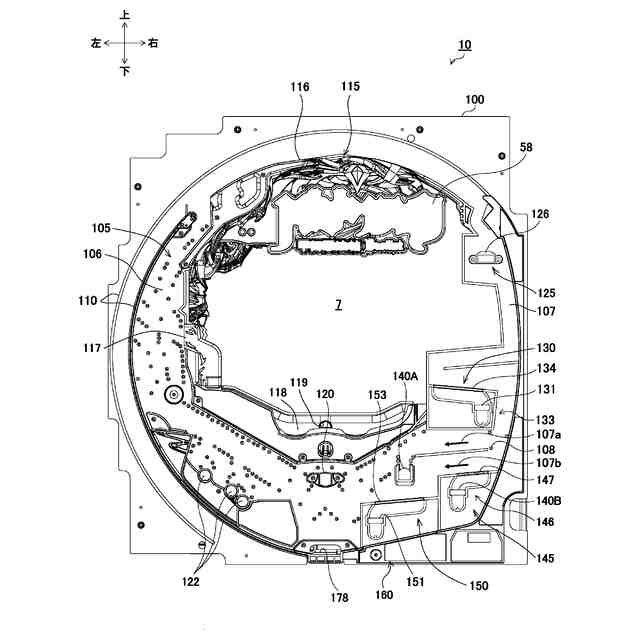

第１のパチンコ遊技機の遊技盤ユニットの外観を示す正面図の一例である。

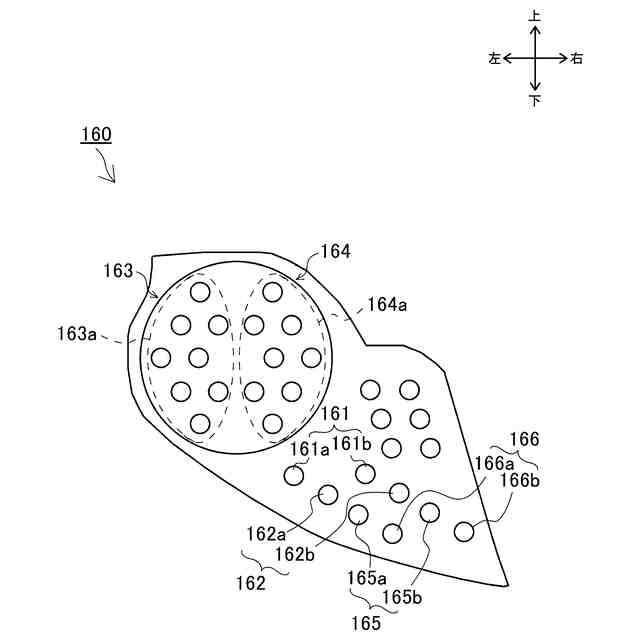

第１のパチンコ遊技機のＬＥＤユニットを示す正面図の一例である。
第１のパチンコ遊技機の制御回路を示すブロック図の一例である。

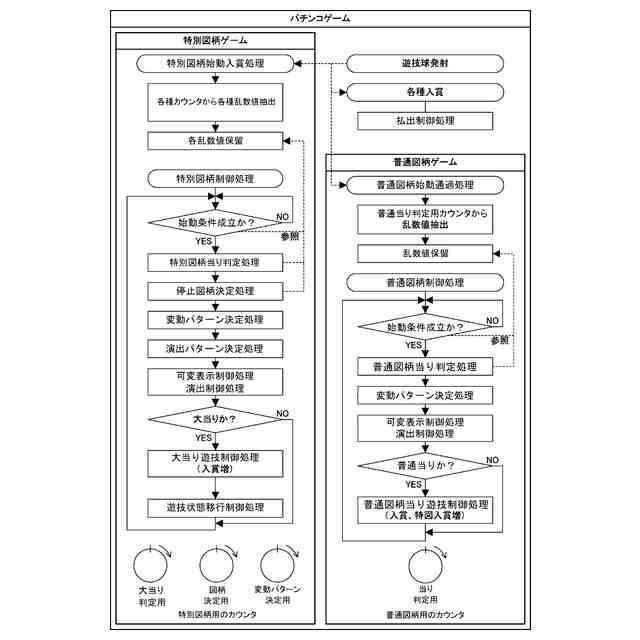

第１のパチンコ遊技機の遊技フローの一例である。

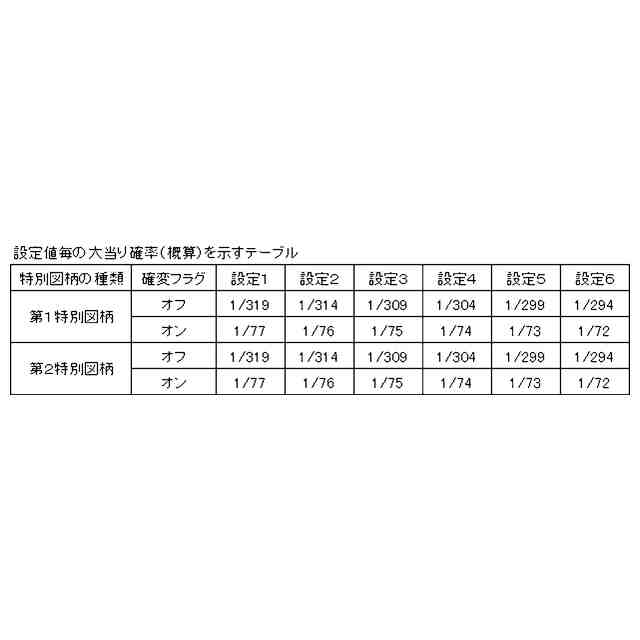

第１のパチンコ遊技機における設定値毎の大当り確率（概算）を示すテーブルの一例である。

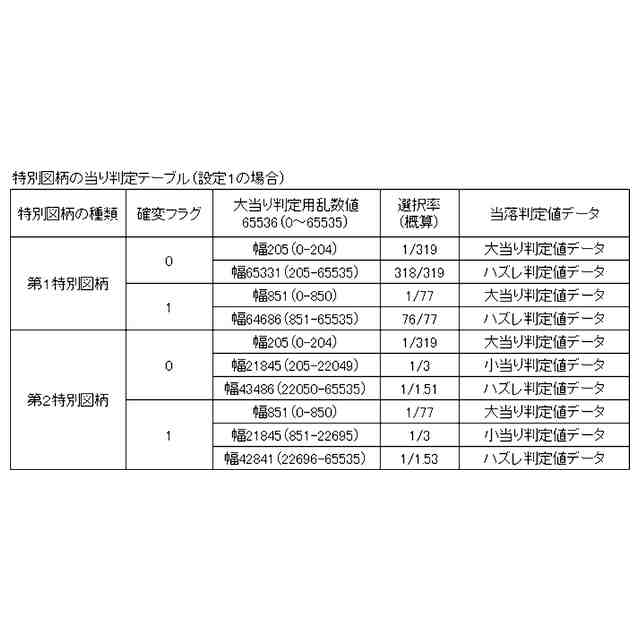

第１のパチンコ遊技機における特別図柄の当り判定テーブルの一例である。
第１のパチンコ遊技機における特別図柄判定テーブルの一例である。
第１のパチンコ遊技機における大当り種類決定テーブルの一例である。

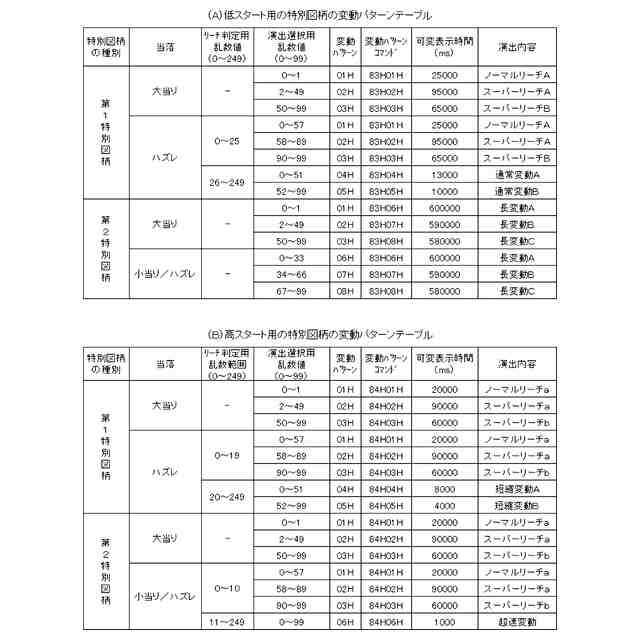

第１のパチンコ遊技機における特別図柄の変動パターンテーブルの一例であって、（Ａ）低スタート用の特別図柄の変動パターンテーブル、（Ｂ）高スタート用の特別図柄の変動パターンテーブルである。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その１）である。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その２）である。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その３）である。
第１のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その４）である。
第１のパチンコ遊技機における起動時初期設定処理の一例を示すフローチャートである。
第１のパチンコ遊技機における電断処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄管理処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄可変表示開始処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャート（その１）である。
第１のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャート（その２）である。
第１のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第１のパチンコ遊技機における特別図柄遊技終了処理の一例を示すフローチャートである。
第１のパチンコ遊技機における大入賞口開放準備処理の一例を示すフローチャートである。
第１のパチンコ遊技機における大入賞口開放制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における大当り終了処理の一例を示すフローチャートである。
第１のパチンコ遊技機における普通図柄制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における外部マスカブル割込処理の一例を示すフローチャートである。
第１のパチンコ遊技機におけるシステムタイマ割込処理の一例を示すフローチャートである。
第１のパチンコ遊技機における設定制御処理の一例を示すフローチャートである。
第１のパチンコ遊技機における設定変更処理の一例を示すフローチャートである。
第１のパチンコ遊技機における設定確認処理の一例を示すフローチャートである。
第１のパチンコ遊技機における第１通常遊技前処理の一例を示すフローチャートである。
第１のパチンコ遊技機における第２通常遊技前処理の一例を示すフローチャートである。
第１のパチンコ遊技機におけるスイッチ入力検知処理の一例を示すフローチャートである。
第１のパチンコ遊技機における異常状態監視処理の一例を示すフローチャートである。
第１のパチンコ遊技機におけるサブ制御回路処理の一例を示すフローチャートである。
第１のパチンコ遊技機の機外に出力される信号の出力条件の一例を示す表である。
第１のパチンコ遊技機の機外に出力される信号のうち、「賞球情報１」の信号のタイミングチャートの一例である。
第１のパチンコ遊技機におけるエラーの概要の一例を示す表である。
第１のパチンコ遊技機の機外に出力される信号の出力条件の一例を示す表である。
第２のパチンコ遊技機の遊技盤ユニットの外観を示す正面図の一例である。
第２のパチンコ遊技機の制御回路を示すブロック図の一例である。
第２のパチンコ遊技機における特別図柄の当り判定テーブルの一例である。
第２のパチンコ遊技機における特別図柄判定テーブルの一例である。
第２のパチンコ遊技機における大当り種類決定テーブルの一例である。
第２のパチンコ遊技機における特別図柄の変動パターンテーブルの一例である。
第２のパチンコ遊技機における特別図柄制御処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄管理処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄可変表示開始処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第２のパチンコ遊技機における特別図柄遊技終了処理の一例を示すフローチャートである。
第２のパチンコ遊技機における大入賞口開放準備処理の一例を示すフローチャートである。
第２のパチンコ遊技機における大入賞口開放制御処理の一例を示すフローチャートである。
第２のパチンコ遊技機における大当り終了処理の一例を示すフローチャートである。
第３のパチンコ遊技機の遊技盤ユニットの外観を示す正面図の一例である。
第３のパチンコ遊技機の制御回路を示すブロック図の一例である。
第３のパチンコ遊技機における特別図柄の当り判定テーブルの一例である。
第３のパチンコ遊技機における特別図柄判定テーブルの一例である。
第３のパチンコ遊技機における大当り種類決定テーブルの一例である。
第３のパチンコ遊技機における特別図柄の変動パターンテーブルの一例である。
第３のパチンコ遊技機における特別図柄制御処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄管理処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄可変表示開始処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄可変表示終了処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄遊技判定処理の一例を示すフローチャートである。
第３のパチンコ遊技機における特別図柄遊技終了処理の一例を示すフローチャートである。
第３のパチンコ遊技機におけるＶ入賞装置開放準備処理の一例を示すフローチャートである。
第３のパチンコ遊技機におけるＶ入賞装置開放制御処理の一例を示すフローチャートである。
第３のパチンコ遊技機における大入賞口開放準備処理の一例を示すフローチャートである。
第３のパチンコ遊技機における大入賞口開放制御処理の一例を示すフローチャートである。
第３のパチンコ遊技機における大当り終了処理の一例を示すフローチャートである。
拡張例の大当り遊技制御処理の実行中における特定のラウンド遊技において、大入賞口の開放タイミングと特定領域の開放タイミングとの関係を示すタイムチャートの一例であって、（Ａ）特定領域の開放態様が第１開放態様である場合、（Ｂ）特定領域の開放態様が第２開放態様である場合、（Ｃ）特定領域の開放態様が第３開放態様である場合、を示す図である。
拡張例における特別図柄判定テーブルの一例である。
拡張例における大当り種類決定テーブルの一例である。
拡張例の大当り遊技制御処理の実行中における特定のラウンド遊技において、大入賞口の開放タイミングと特定領域の開放タイミングとの関係を示すタイムチャートの他の例であって、（Ａ）特定領域の開放態様が第１開放態様である場合、（Ｂ）特定領域の開放態様が第２開放態様である場合、を示す図である。
第４のパチンコ遊技機が備える遊技盤ユニット３０１０の外観の一例を示す正面図である。
始動入賞役物ユニット３１５０の内部構成の要部を模式的に示す正面図である。
振分装置３５０６による遊技球の振り分け動作を示す説明図である。
振分装置３５０６による遊技球の振り分け動作を示す正面図である。
振分装置３５０６が遊技球を第１作動機構３５１１側に振り分けた場合の始動入賞役物ユニット３１５０の外観を示す説明図である。
振分装置３５０６が遊技球を第２作動機構３５１２側に振り分けた場合の始動入賞役物ユニット３１５０の外観を示す説明図である。
第４のパチンコ遊技機の制御回路を示すブロック図の一例である。
普通図柄抽選に当選した場合における普通電動役物３１４６の動作パターン及び振分装置３５０６の振分パターンを示すタイムチャートである。
通常状態において普図当選した場合における、普通電動役物３１４６、振分装置３５０６、第２非電動役物作動スイッチ３５１５、第２非電動役物３４４１、大当り用大入賞口３１３１の状態遷移を示すタイムチャートである。
第４のパチンコ遊技機における主制御メイン処理の一例を示すフローチャート（その３）である。
第４のパチンコ遊技機における振分装置制御処理の一例を示すフローチャートである。
第４のパチンコ遊技機における普通図柄の可変表示開始処理の一例を示すフローチャートである。
第４のパチンコ遊技機における開放パターン設定処理の一例を示すフローチャートである。
第４のパチンコ遊技機における遊技状態の遷移を示す説明図である。
第４のパチンコ遊技機における小当りＲＵＳＨ時の遊技状態の遷移を示す説明図である。
第４のパチンコ遊技機における小当りＲＵＳＨ終了時の遊技状態の遷移を示す説明図である。
第４のパチンコ遊技機における演出画面の一例を示す説明図である。
第４のパチンコ遊技機における演出画面の一例を示す説明図である。
第４のパチンコ遊技機における演出画面の一例を示す説明図である。
第４のパチンコ遊技機における演出画面の一例を示す説明図である。
【発明を実施するための形態】
【００１０】
本発明の実施形態にかかる遊技機の一例として、第１のパチンコ遊技機、第２のパチンコ遊技機および第３のパチンコ遊技機を例に挙げて説明する。
（【００１１】以降は省略されています）
