公開番号2025099609
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216394
出願日2023-12-22
発明の名称遊技機
出願人株式会社三共
代理人
主分類A63F 7/02 20060101AFI20250626BHJP(スポーツ;ゲーム;娯楽)
要約【課題】楽曲を用いた適切な演出により遊技興趣の向上を図る遊技機を提供する。
【解決手段】楽曲リーチとなるリーチ演出は、特定楽曲となる楽曲を出力可能であり、楽曲に対応して演出図柄を表示可能であり、楽曲リーチが実行されているときの演出図柄はその楽曲に対応して様々な演出を実行することにより、遊技興趣を向上させる。

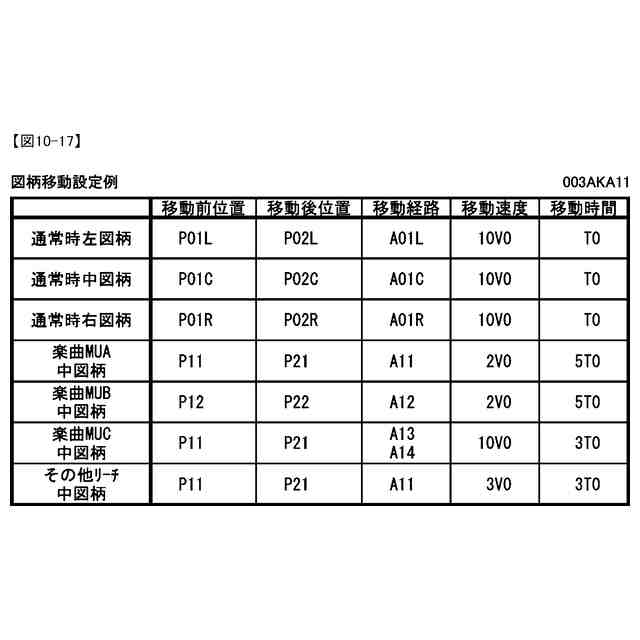

【選択図】図10-17
特許請求の範囲【請求項１】
装飾識別情報の可変表示を行い、遊技者にとって有利な有利状態に制御可能な遊技機であって、
演出実行手段と、
音出力手段と、
発光手段と、を備え、
前記演出実行手段は、前記装飾識別情報を用いて、前記有利状態に制御されることを示唆する所定演出と特定演出を実行可能であり、
前記音出力手段は、
前記特定演出を実行しているときに特定楽曲を出力可能であり、
前記有利状態に制御されているときに前記特定楽曲を出力可能であり、
前記特定演出を実行しているときと前記有利状態に制御されているときとで、異なる楽曲データを用いて前記特定楽曲を出力可能であり、
前記演出実行手段は、前記特定演出において前記特定楽曲に対応して前記装飾識別情報を表示し、
前記発光手段は、
前記特定演出を実行しているときに特定態様で発光し、
前記有利状態に制御されて前記特定楽曲が出力されているときに前記特定態様で発光し、
前記特定演出を実行しているときと前記有利状態に制御されているときとで、共通の輝度データを用いて前記特定態様で発光可能である、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、装飾識別情報の可変表示を行い、遊技者にとって有利な有利状態に制御可能な遊技機に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
パチンコ遊技機等の遊技機として、当否判定結果を報知する場合に楽曲を用いた演出を実行する遊技機がある（例えば特許文献１など）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４８９５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された技術は、楽曲を用いた演出に改良の余地があった。
【０００５】
この発明は、上記実状に鑑みてなされたものであり、楽曲を用いた適切な演出により遊技興趣の向上を図る遊技機の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本願発明に係る遊技機は、
装飾識別情報の可変表示を行い、遊技者にとって有利な有利状態に制御可能な遊技機であって、
演出実行手段と、
音出力手段と、
発光手段と、を備え、
前記演出実行手段は、前記装飾識別情報を用いて、前記有利状態に制御されることを示唆する所定演出と特定演出を実行可能であり、
前記音出力手段は、
前記特定演出を実行しているときに特定楽曲を出力可能であり、
前記有利状態に制御されているときに前記特定楽曲を出力可能であり、
前記特定演出を実行しているときと前記有利状態に制御されているときとで、異なる楽曲データを用いて前記特定楽曲を出力可能であり、
前記演出実行手段は、前記特定演出において前記特定楽曲に対応して前記装飾識別情報を表示し、
前記発光手段は、
前記特定演出を実行しているときに特定態様で発光し、
前記有利状態に制御されて前記特定楽曲が出力されているときに前記特定態様で発光し、
前記特定演出を実行しているときと前記有利状態に制御されているときとで、共通の輝度データを用いて前記特定態様で発光可能である。
ここで、装飾識別情報は、例えば演出図柄などであればよい。有利状態は、例えば大当り遊技状態などであればよい。遊技機は、例えばパチンコ遊技機１などであればよい。演出実行手段は、例えば演出図柄変動開始処理や演出図柄変動中処理を実行する演出制御用ＣＰＵ１２０、演出制御用マイクロプロセッサ１００ＡのＣＰＵ１２０Ａ、ＶＤＰ１２３Ａなどであればよい。音出力手段は、例えば音声処理回路１３１、スピーカ８Ｌ、８Ｒなどであればよい。発光手段は、例えばプッシュボタンＬＥＤ１７１、盤面装飾ＬＥＤ１７２、枠部ＬＥＤ１７３、これらの一部または全部を含めた遊技効果ランプ９などであればよい。所定演出は、例えばスーパーリーチとなるリーチ演出などであればよい。特定演出は、例えば楽曲リーチとなるリーチ演出などであればよい。特定楽曲は、例えば楽曲ＥＳＭ０１～ＥＳＭ０３などであればよい。異なる楽曲データは、例えば楽曲ＥＳＭ０１の場合における楽曲データ００３ＡＫＧ１１、００３ＡＫＧ１２、楽曲ＥＳＭ０２の場合における楽曲データ００３ＡＫＧ２１、００３ＡＫＧ２２、楽曲ＥＳＭ０３の場合における楽曲データ００３ＡＫＧ３１、００３ＡＫＧ３２などであればよい。特定態様は、例えば楽曲ＭＵＣの楽曲リーチに対応したランプ出力内容などであればよい。共通の輝度データは、例えば輝度データテーブル００３ＡＫＴ５５、００３ＡＫＴ５６により指定される子テーブルまたは孫テーブルに含まれるテーブルデータの全部または一部などであればよい。
このような構成においては、有利状態において出力可能な特定楽曲を特定演出において出力することにより特定演出を盛り上げて遊技者に注目させることができ、また、共通の輝度データを用いた特定態様の発光により有利状態に対する遊技者の期待感を高めることができる。こうして、楽曲を用いた適切な演出により遊技興趣を向上させることができる。
【図面の簡単な説明】
【０００７】
パチンコ遊技機の正面図である。

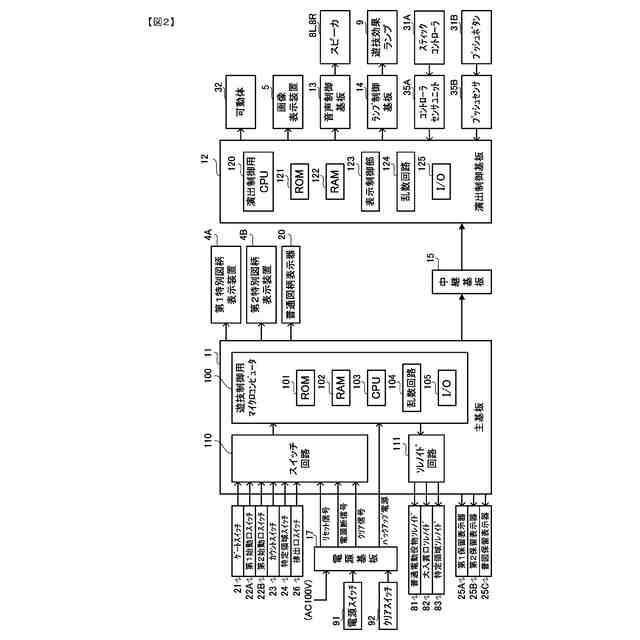

各種の制御基板などを示す構成図である。

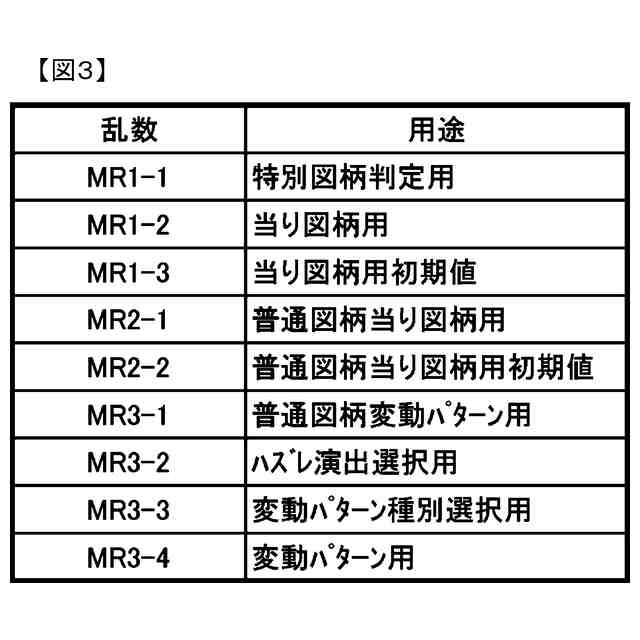

遊技用乱数の一例を示す図である。

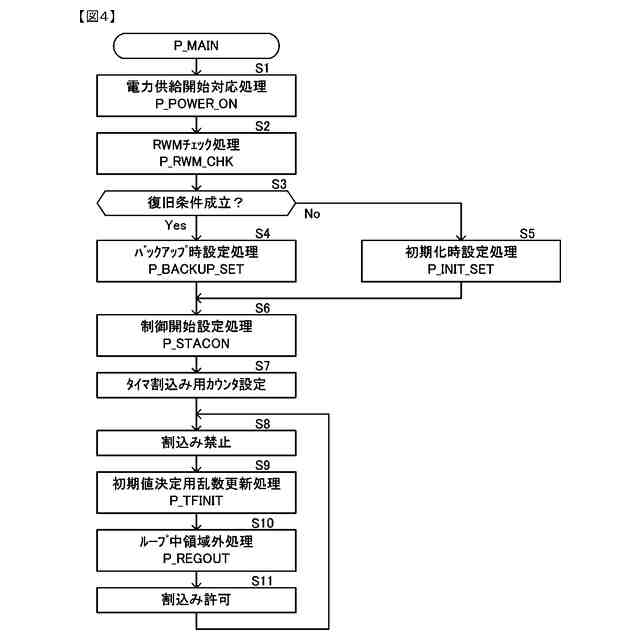

遊技制御用のメイン処理を示すフローチャートである。

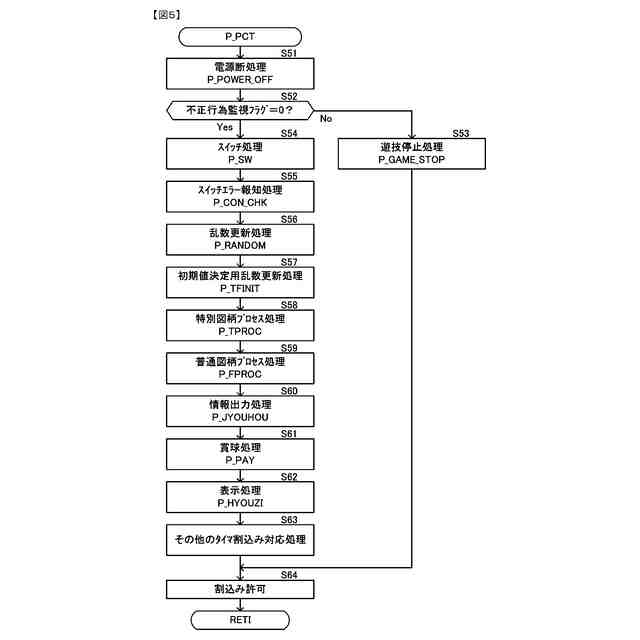

遊技制御用のタイマ割込み処理の一例を示すフローチャートである。

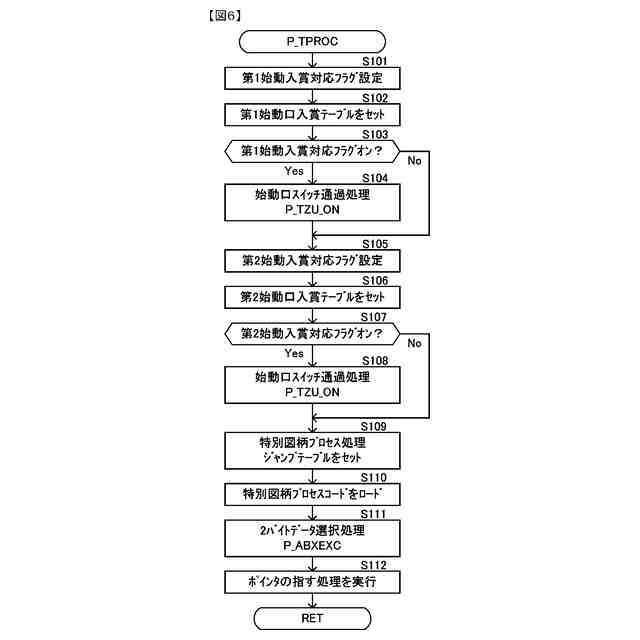

特別図柄プロセス処理の一例を示すフローチャートである。

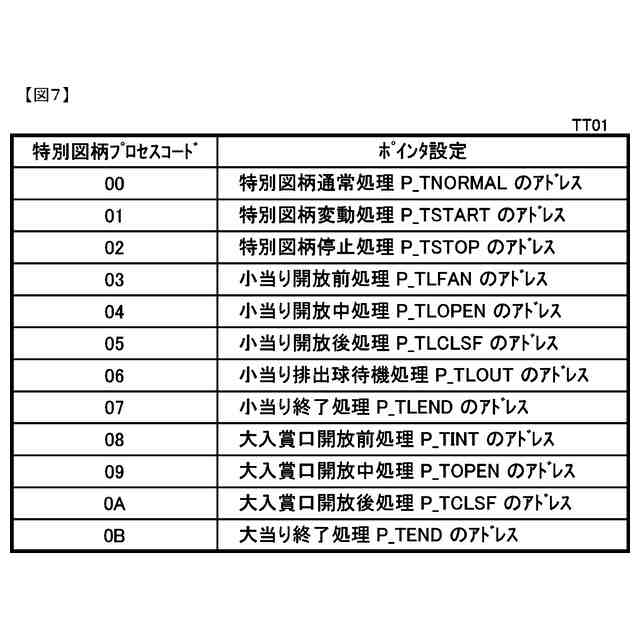

特別図柄プロセス処理ジャンプテーブルの構成例を示す図である。

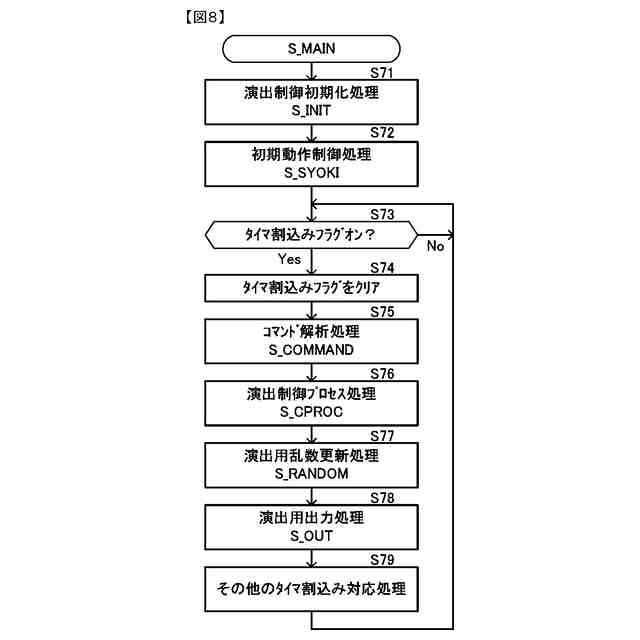

演出制御用のメイン処理を示すフローチャートである。

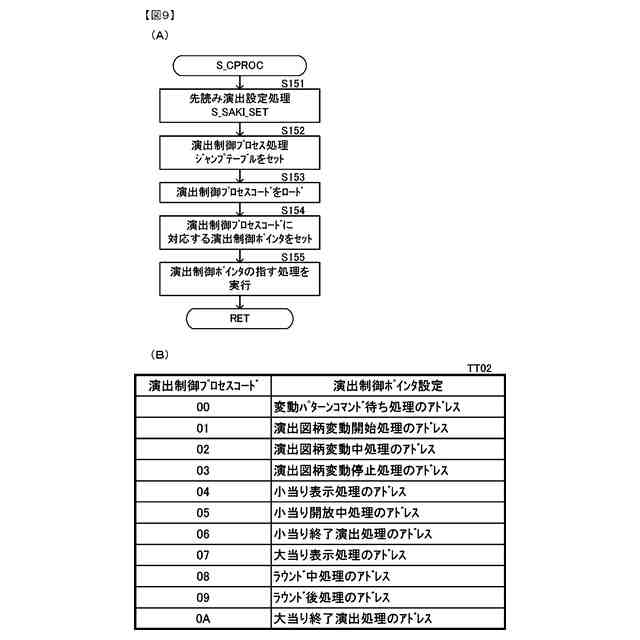

演出制御プロセス処理の一例を示すフローチャートなどである。
演出制御基板に搭載された各種回路の構成例を示す図である。
画像表示装置における画面表示構成例を示す図である。
各種の演出画像を含む画面表示の構成例を示す図である。
特図表示結果判定例を示す図である。
変動パターン設定例を示す図である。
変動パターン決定例を示す図である。
演出図柄変動開始処理の一例を示すフローチャートである。
プロセステーブルに関する説明図である。
演出決定処理の一例を示すフローチャートである。
演出図柄変動中処理の一例を示すフローチャートである。
予告演出の実行可能タイミングを示す図である。
予告演出決定例を示す図である。
予告用演出パターン決定例を示す図である。
予告演出の実行例を示す図である。
予告演出の実行例を示す図である。
図柄移動例を示す図である。
図柄移動設定例を示す図である。
背景表示例を示す図である。
タイムテーブル設定例を示す図である。
タイムテーブル設定例を示す図である。
リーチ演出実行タイミングの制御例を示すタイミング図である。
リーチ演出実行タイミングの制御例を示すタイミング図である。
楽曲演出設定例を示す図である。
楽曲の構成例を示す図である。
楽曲の構成例を示す図である。
楽曲メイン演出実行例を示す図である。
図柄表示設定例を示す図である。
演出図柄表示例を示す図である。
リーチ演出実行例を示す図である。
演出進行例を示す図である。
演出進行例を示す図である。
輝度データ構成例を示す図である。
図柄あおり実行例を示す図である。
可動体作動例を示す図である。
表示図柄設定例を示す図である。
コマンドを取りこぼした場合に対応した演出制御例を示すタイミング図である。
コマンドを取りこぼした場合に対応した演出制御例を示すタイミング図である。
コマンドを取りこぼした場合に対応した演出制御例を示すタイミング図である。
【発明を実施するための形態】
【０００８】
（基本説明）
まず、パチンコ遊技機１の基本的な構成および制御について説明する。
【０００９】
（パチンコ遊技機１の構成等）
図１は、パチンコ遊技機１の正面図であり、主要部材の配置レイアウトを示す。パチンコ遊技機（遊技機）１は、大別して、遊技盤面を構成する遊技盤（ゲージ盤）２と、遊技盤２を支持固定する遊技機用枠（台枠）３とから構成されている。遊技盤２には、遊技領域が形成され、この遊技領域には、遊技媒体としての遊技球が、所定の打球発射装置から発射されて打ち込まれる。
【００１０】
遊技盤２の所定位置には、第１特別図柄表示装置４Ａと、第２特別図柄表示装置４Ｂと、が設けられている。図１に示す例では、遊技領域の右側方に設けられている。第１特別図柄表示装置４Ａと、第２特別図柄表示装置４Ｂとは、それぞれ、複数種類の特別識別情報としての特別図柄の可変表示を行うことができる。特別図柄は、「特図」ともいう。特別図柄の可変表示は、「特図ゲーム」ともいう。第１特別図柄表示装置４Ａと、第２特別図柄表示装置４Ｂとは、いずれも７セグメントのＬＥＤなどを用いて構成される。特別図柄は、「０」～「９」を示す数字や「－」を示す記号、その他、任意の点灯パターンなどにより表される。特別図柄には、ＬＥＤを全て消灯したパターンが含まれてもよい。
（【００１１】以降は省略されています）
