公開番号2025114360
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024009013
出願日2024-01-24
発明の名称シートおよびテープ
出願人ヒエン電工株式会社
代理人弁理士法人ブライタス
主分類B32B 27/18 20060101AFI20250729BHJP(積層体)
要約【課題】優れた難燃性を有し、かつ低発煙性のシートおよびテープを提供する。
【解決手段】繊維層と、前記繊維層の表面に設けられた難燃塗膜層と、を備え、前記難燃塗膜層は、樹脂と、リン系難燃剤と、金属酸化物および/または金属水酸化物で構成される金属化合物とを含み、前記樹脂の質量W_Rとリン系難燃剤の質量W_F1との比(W_F1/W_R)が、1.5以上である、シート。

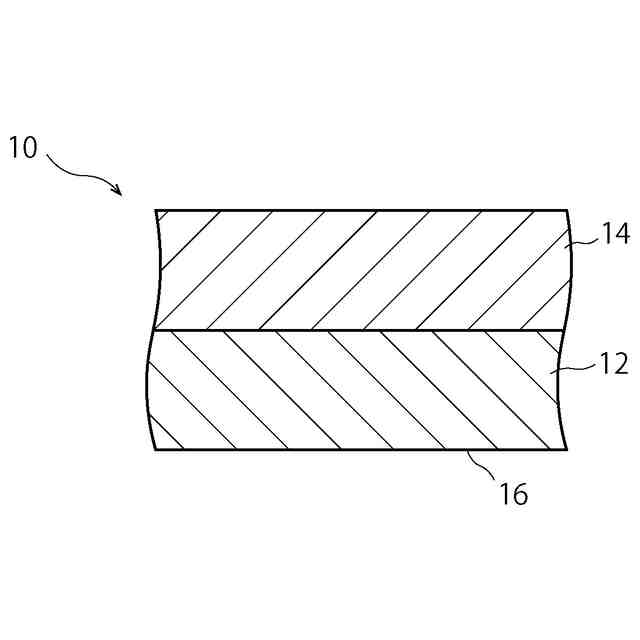

【選択図】図1

特許請求の範囲【請求項１】
繊維層と、
前記繊維層の表面に設けられた難燃塗膜層と、を備え、
前記難燃塗膜層は、樹脂と、リン系難燃剤と、金属酸化物および／または金属水酸化物で構成される金属化合物とを含み、
前記樹脂の質量Ｗ
Ｒ
と前記リン系難燃剤の質量Ｗ
Ｆ１
との比（Ｗ
Ｆ１
／Ｗ
Ｒ
）が、１．５以上である、
シート。
続きを表示（約 550 文字）【請求項２】
前記リン系難燃剤の質量Ｗ
Ｆ１
と前記金属化合物の質量Ｗ
Ｆ２
と比（Ｗ
Ｆ２
／Ｗ
Ｆ１
）が０．０１以上である、
請求項１に記載のシート。
【請求項３】
前記樹脂の質量Ｗ
Ｒ
と、前記リン系難燃剤の質量Ｗ
Ｆ１
および前記金属化合物の質量Ｗ
Ｆ２
の合計との比［（Ｗ
Ｆ１
＋Ｗ
Ｆ２
）／Ｗ
Ｒ
］が１０．０以下である、
請求項２に記載のシート。
【請求項４】
前記金属化合物が、酸化ケイ素、酸化マグネシウム、酸化アルミニウム、酸化亜鉛、水酸化マグネシウム、および水酸化アルミニウムから選択される一種以上である、
請求項１に記載のシート。
【請求項５】
前記繊維層が、第一層と、第二層とで構成され、
前記第一層の一方の面には前記難燃塗膜層が設けられ、前記第一層の他方の面には前記第二層が設けられている、
請求項１に記載のシート。
【請求項６】
請求項１から５までのいずれかに記載のシートを用いた、
テープ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートおよびテープに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
テレビ、パソコン、プリンタなどのＯＡ機器および電子機器等のケーブル等に使用される被覆材には、火災防止の観点から、難燃性が求められる。また、当該ケーブル等の安全性に関する規格として、ＵＬ（Underwriters Laboratories Inc.）規格およびＣＰＲ（Constraction Products Regulation）があり、発煙量（光透過率）等の項目に合格する低発煙性を有することが求められている。
【０００３】
そこで、従来、ハロゲン含有難燃剤を使用して被覆材が開発されたが、燃焼時にハロゲンを含む有害なガスが発生する。そこで、ハロゲンを用いない難燃剤として、リンを含む難燃剤が開発された。
【０００４】
しかしながら、特許文献１に記載されているように、リン系難燃剤のなかで、赤リン系難燃剤を含有させると、燃焼時に有害なホスフィンガスが多く発生する。また、ポリリン酸アンモニウム系難燃剤を含有させると、発煙量が多い。そのため、このような難燃剤を含有させると、火災などでの安全な避難誘導が困難となるおそれがある。そこで、特許文献１では、リン系難燃剤を含有させるのではなく、水酸化マグネシウムなどの金属水和物を含有させたケーブル用難燃テープが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開平２－４４６１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
水酸化マグネシウムなどの金属水和物のみを主成分とする塗膜を有するケーブル用難燃テープは、発煙量を抑制できる一方で、ポリリン酸アンモニウムを主成分とする塗膜を有する難燃性テープに比べて、難燃性に劣る。
【０００７】
本発明は、上記の課題を解決し、優れた難燃性を有し、かつ低発煙性のシートおよびテープを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決するためになされたものであり、下記のシートおよびテープを要旨とする。
【０００９】
（１）繊維層と、
前記繊維層の表面に設けられた難燃塗膜層と、を備え、
前記難燃塗膜層は、樹脂と、リン系難燃剤と、金属酸化物および／または金属水酸化物で構成される金属化合物とを含み、
前記樹脂の質量Ｗ
Ｒ
と前記リン系難燃剤の質量Ｗ
Ｆ１
との比（Ｗ
Ｆ１
／Ｗ
Ｒ
）が、１．５以上である、
シート。
【００１０】
（２）前記リン系難燃剤の質量Ｗ
Ｆ１
と前記金属化合物の質量Ｗ
Ｆ２
と比（Ｗ
Ｆ２
／Ｗ
Ｆ１
）が０．０１以上である、
上記（１）に記載のシート。
（【００１１】以降は省略されています）
