公開番号2025114653
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025075249,2022527191
出願日2025-04-30,2020-11-26
発明の名称ニコチンポッドアセンブリおよびニコチンeベイピング装置
出願人フィリップ・モーリス・プロダクツ・ソシエテ・アノニム
代理人個人,個人,個人,個人,個人,個人
主分類A24F 40/42 20200101AFI20250729BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】ニコチンポッドアセンブリおよびニコチンeベイピング装置を提供する。
【解決手段】ニコチンeベイピング装置のためのニコチンポッドアセンブリは、第一のセクションと第一のセクションに接続された第二のセクションとを含む。第一のセクションは、ポッド出口を画定し、ニコチンプレベイパー製剤を保持するように構成される。第二のセクションは、ポッド入口を画定し、ニコチンプレベイパー製剤を加熱するように構成される。ポッド入口は、ポッド出口と流路を介して流体連通している。流路は、第一の分岐部分、第二の分岐部分、および合流部分を含む。ニコチンeベイピング装置は、ニコチンポッドアセンブリが貫通穴内に置かれた時に、空気流に対してポッド入口が露出するように、ニコチンポッドアセンブリを受容するように構成された貫通穴を画定する装置本体を含む。
【選択図】図8
特許請求の範囲【請求項1】
ポッド出口を画定し、ニコチンプレベイパー製剤を保持するように構成された第一のセクションと、
前記第一のセクションに接続された第二のセクションであって、ポッド入口を画定し、前記ニコチンプレベイパー製剤を加熱するように構成され、前記ポッド入口が、前記ポッド出口と流路を介して流体連通しており、前記流路が、第一の分岐部分、第二の分岐部分、および合流部分を含む、第二のセクションと、を備える、ニコチンeベイピング装置のためのニコチンポッドアセンブリ。
続きを表示(約 840 文字)【請求項2】
前記第一のセクションが、前記ニコチンポッドアセンブリの起動まで、前記ニコチンプレベイパー製剤を密封するように構成される、請求項1に記載のニコチンポッドアセンブリ。
【請求項3】
前記第二のセクションが、前記ニコチンポッドアセンブリの前記起動中に前記第一のセクションから前記ニコチンプレベイパー製剤を放出するように構成された穿孔器を含む、請求項2に記載のニコチンポッドアセンブリ。
【請求項4】
前記穿孔器が、前記穿孔器の早すぎる作動を防止するためにクリップと係合するように構成されたノッチを含む、請求項3に記載のニコチンポッドアセンブリ。
【請求項5】
前記ポッド入口が、前記流路の前記第一の分岐部分および前記第二の分岐部分の上流にある、請求項1~4のいずれかに記載のニコチンポッドアセンブリ。
【請求項6】
前記流路の前記合流部分が、前記第一の分岐部分および前記第二の分岐部分の下流にある、請求項1~5のいずれかに記載のニコチンポッドアセンブリ。
【請求項7】
前記第一の分岐部分および前記第二の分岐部分が合流して前記流路の前記合流部分を形成する、請求項1~6のいずれかに記載のニコチンポッドアセンブリ。
【請求項8】
前記第二のセクションが、流入する空気流を前記流路の前記第一の分岐部分および前記第二の分岐部分の中に方向付けるように構成された仕切りを含む、請求項1~7のいずれかに記載のニコチンポッドアセンブリ。
【請求項9】
前記仕切りがくさび形状であり、前記流入する空気流を反対方向に分割するように構成されている、請求項8に記載のニコチンポッドアセンブリ。
【請求項10】
前記第一の分岐部分が、第一の湾曲セグメントを含む、請求項1~9のいずれかに記載のニコチンポッドアセンブリ。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、ニコチン電子ベイピング(eベイピング)装置に関する。
続きを表示(約 2,600 文字)【背景技術】
【0002】
一部のニコチンeベイピング装置は、第二のセクションに連結された第一のセクションを含む。第一のセクションは、芯およびヒーターを含み得る。芯は、毛細管作用を介してニコチンプレベイパー製剤を移動させるように構成されており、かつ貯蔵部およびベイパー通路の中に延びるように位置付けられている。ヒーターは、芯と熱的に接触し、芯を介してベイパー通路の中に引き出されたニコチンプレベイパー製剤を気化するように構成されている。第二のセクションは、ベイピング中にヒーターに電流を供給するように構成された電源を含む。ニコチンeベイピング装置の動作の開始は、手動および/または吸煙起動を通して達成され得る。
【発明の概要】
【0003】
少なくとも一つの実施形態は、ニコチンeベイピング装置のためのニコチンポッドアセンブリに関する。
【0004】
例示的な実施形態では、ニコチンポッドアセンブリは、第一のセクションと第一のセクションに接続された第二のセクションとを含み得る。第一のセクションは、ポッド出口を画定し、ニコチンプレベイパー製剤を保持するように構成され得る。第二のセクションは、ポッド入口を画定し、ニコチンプレベイパー製剤を加熱するように構成され得る。ポッド入口は、ポッド出口と流路を介して流体連通している。流路は、第一の分岐部分、第二の分岐部分、および合流部分を含み得る。
【0005】
少なくとも一つの実施形態は、ニコチンeベイピング装置のための装置本体に関する。
【0006】
例示的な実施形態では、装置本体は、ニコチンポッドアセンブリを受容するように構成された貫通穴を画定する装置ハウジングを含み得る。貫通穴は、上流側壁および下流側壁を含む。上流側壁は少なくとも一つの上流突出部を含み、下流側壁は少なくとも一つの下流突出部を含む。少なくとも一つの下流突出部は、下流側壁の隣接する表面に対して後退可能であり、ニコチンポッドアセンブリの少なくとも一つの下流陥凹部と係合して、ニコチンポッドアセンブリを貫通穴内に保持するように構成されている。
【0007】
少なくとも一つの実施形態は、ニコチンeベイピング装置に関する。
【0008】
例示的な実施形態では、ニコチンeベイピング装置は、ニコチンポッドアセンブリと、ニコチンポッドアセンブリを受容するように構成された装置本体とを含み得る。ニコチンポッドアセンブリは、第一のセクションと第二のセクションとを含み得る。第一のセクションは、ニコチンプレベイパー製剤を保持するように構成され得る。第二のセクションは、空気流が第一のセクションを通過する前に、ニコチンポッドアセンブリの中に入る空気流を分岐および合流させるように構成され得る。装置本体は、ニコチンポッドアセンブリが貫通穴内に置かれた時に、空気流に対してポッド入口が露出するように、ニコチンポッドアセンブリを受容するように構成された貫通穴を画定し得る。
【0009】
本明細書の非限定的な実施形態の様々な特徴および利点は、詳細な説明を添付の図面と併せて検討すると、より明らかになるはずである。添付の図面は単に図示の目的のために提供され、特許請求の範囲を限定するものと解釈されるべきではない。添付の図面は、明記されていない限り、実寸に比例して描かれているとは考えられない。明瞭化の目的で、図面の様々な寸法は誇張されている場合がある。
【図面の簡単な説明】
【0010】

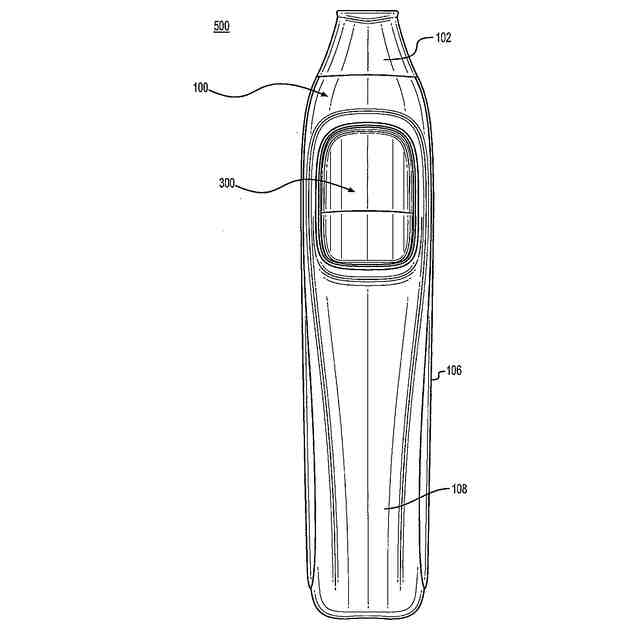

図1は、例示的な実施形態に係るニコチンeベイピング装置の正面図である。
図2は、図1のニコチンeベイピング装置の側面図である。
図3は、図1のニコチンeベイピング装置の背面図である。

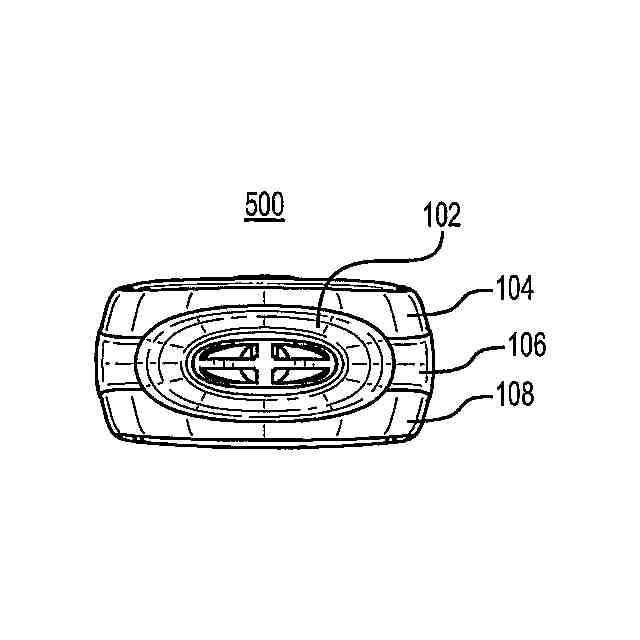

図4は、図1のニコチンeベイピング装置の近位端図である。

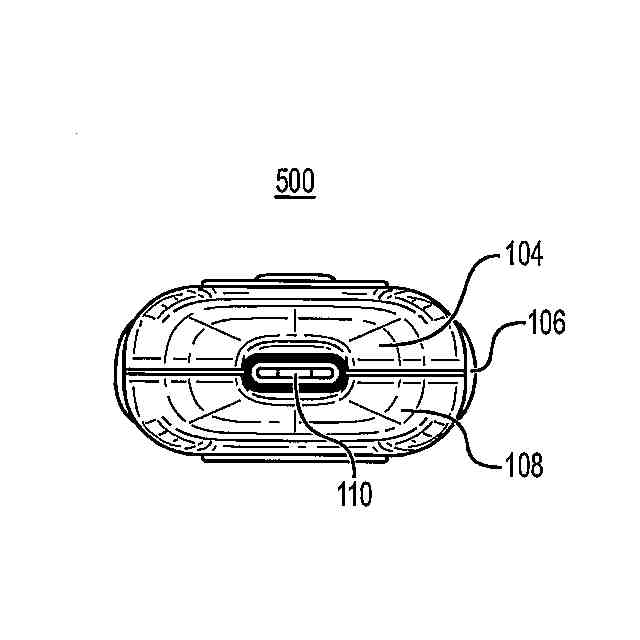

図5は、図1のニコチンeベイピング装置の遠位端図である。

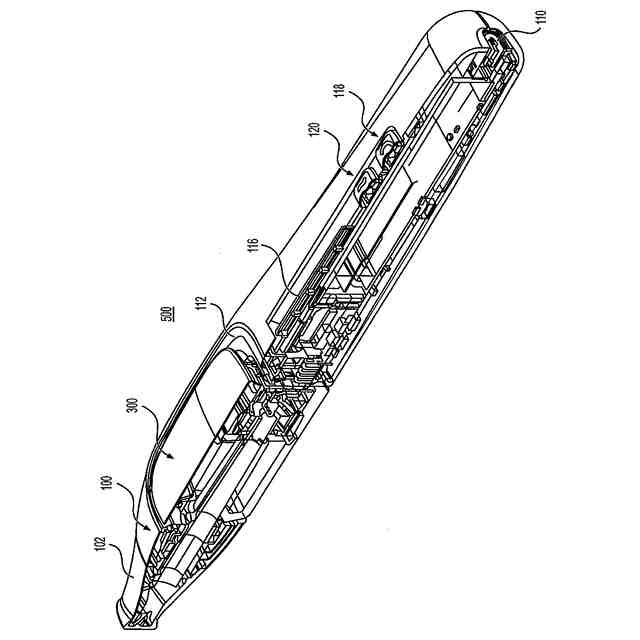

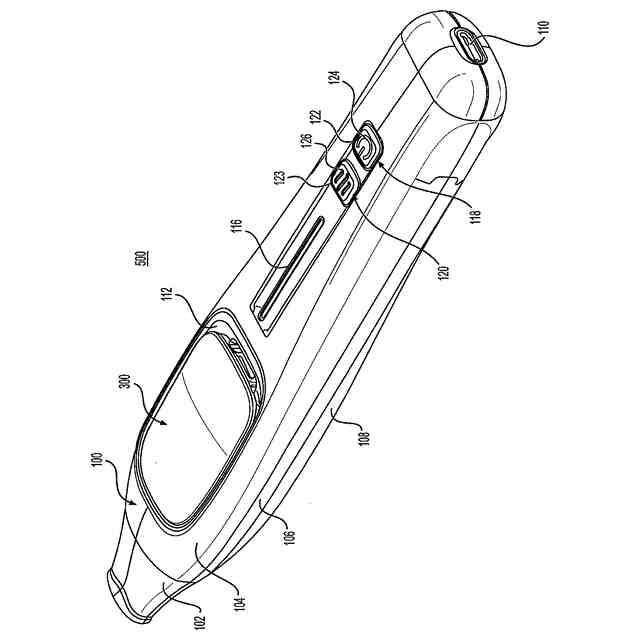

図6は、図1のニコチンeベイピング装置の斜視図である。
図7は、図6のポッド入口の拡大図である。
図8は、図6のニコチンeベイピング装置の断面図である。

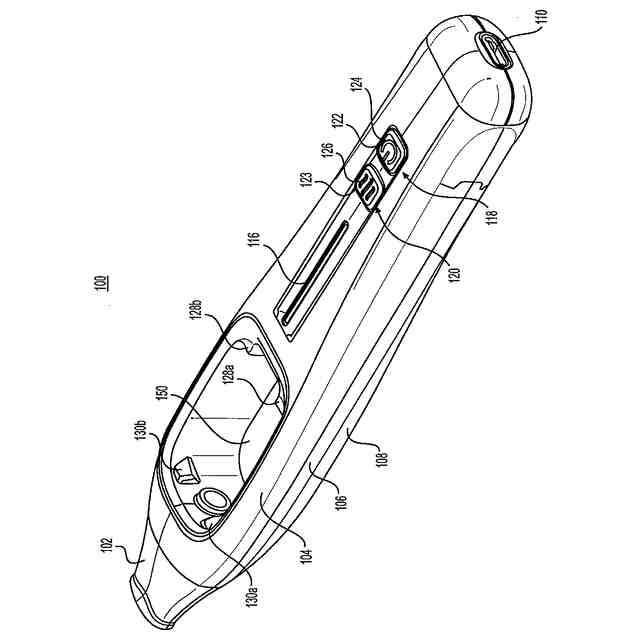

図9は、図6のニコチンeベイピング装置の装置本体の斜視図である。
図10は、図9の装置本体の正面図である。
図11は、図10の貫通穴の拡大斜視図である。
図12は、図10の装置電気接点の拡大斜視図である。
図13は、図12のマウスピースに係る部分分解図である。
図14は、図9のベゼル構造に係る部分分解図である。
図15は、図14のマウスピース、ばね、保持構造、およびベゼル構造の拡大斜視図である。
図16は、図14の前部カバー、フレーム、および後部カバーに係る部分分解図である。
図17は、図6のニコチンeベイピング装置のニコチンポッドアセンブリの斜視図である。
図18は、図17のニコチンポッドアセンブリの別の斜視図である。
図19は、図18のニコチンポッドアセンブリの別の斜視図である。
図20は、図19のニコチンポッドアセンブリの部分分解図である。
図21は、図20のコネクタモジュールの斜視図である。
図22は、図21のコネクタモジュールの別の斜視図である。
図23は、図22の芯およびヒーターに係る分解図である。
図24は、図17のニコチンポッドアセンブリの第一のハウジングセクションに係る分解図である。
図25は、図17のニコチンポッドアセンブリの第二のハウジングセクションに係る部分分解図である。
図26は、図25の上部ハットホルダーの分解図である。
図27は、図25の起動ピンの分解図である。
図28は、芯およびヒーターを含まない、図22のコネクタモジュールの斜視図である。
図29は、図28のコネクタモジュールの分解図である。
図30は、図28のコネクタモジュールの別の分解図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
