意匠ウォッチ

発行日2025-08-19
公報種別意匠公報(S)
登録番号1722349
登録日2022-08-03
意匠に係る物品ディスプレイユニット
意匠分類H7-6244(電子情報入出力機器)
出願番号2020009397
出願日2020-05-12
意匠権者ソニーグループ株式会社
代理人個人

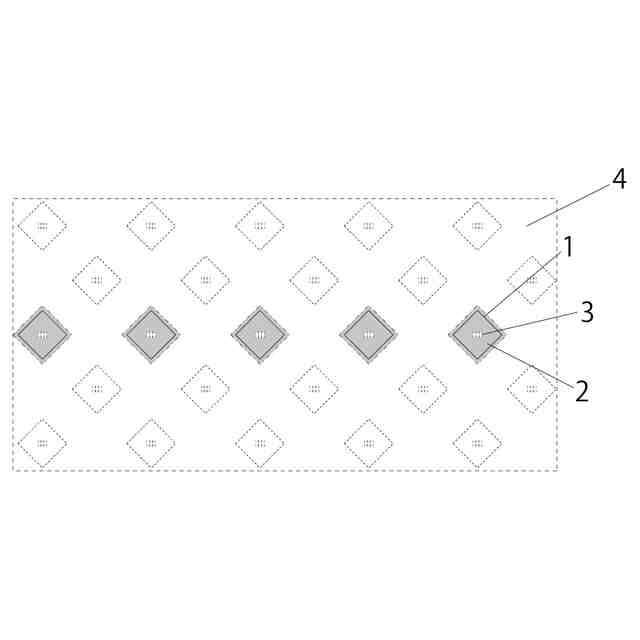

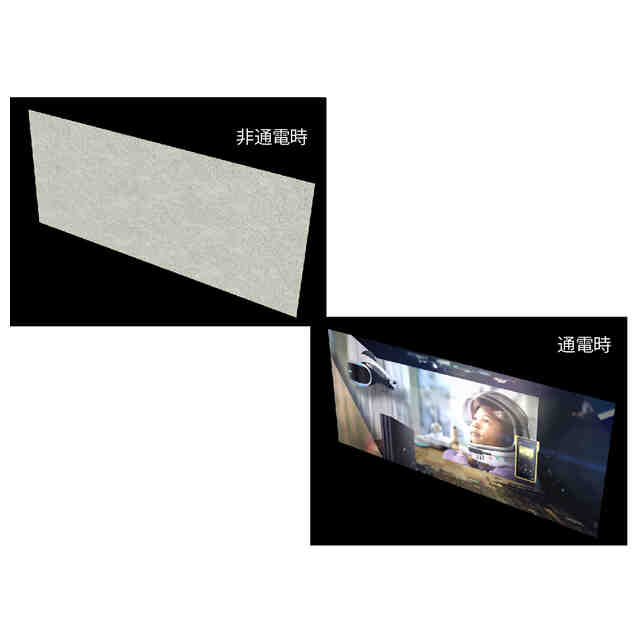

意匠に係る物品の説明本願意匠に係る物品は微細なLED素子を光源とする小型のディスプレイユニットであり、単体でも機能するものの、通常は複数を組み上げて用いる。多くを組み合わせれば比較的大きな画面となり、少数のユニットで小さな画面を構築することも可能である。本願物品は、その画面上に視認されるように、彩色や種々のグラフィカルな加飾が施された層(以下「加飾層」という。)を具えており、光源となるLED素子周辺において僅かに開口する。そのため、実施態様の一例を示す参考図に表すように、本願物品の非通電時には当該加飾層上の装飾のみが視認され、通電時にはディスプレイに映し出される映像のみが視認される(C-D部分参考拡大図において、引出線1で示す部分が開口部、同2はディスプレイ面、同3はLED素子、同4が加飾層表面である。)。このように、本願物品は映像などを映すディスプレイ装置として、建築物や乗り物の内壁等に埋め込んで用いる加飾用の材として機能する。具体的な使用場面は様々あるが、例えば乗用自動車のダッシュボードに埋め込みナビゲーション装置のディスプレイ等として用いれば、専用のディスプレイを備え付ける必要がなくなり、車内空間の構成に自由度が増すことになる。

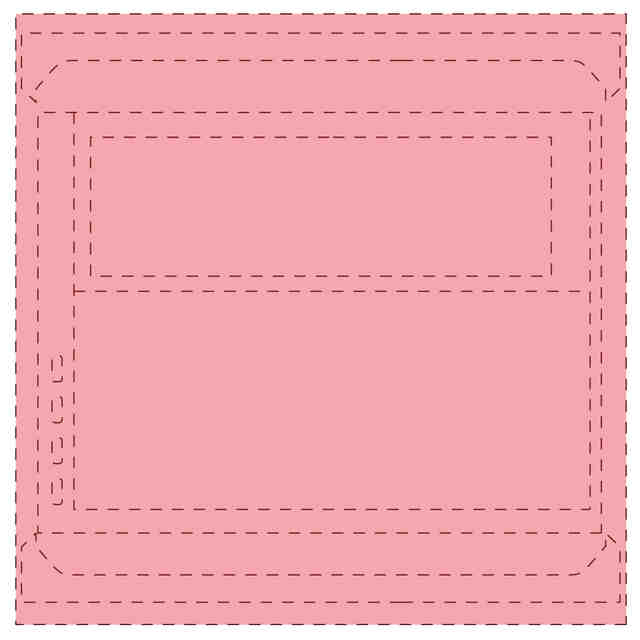

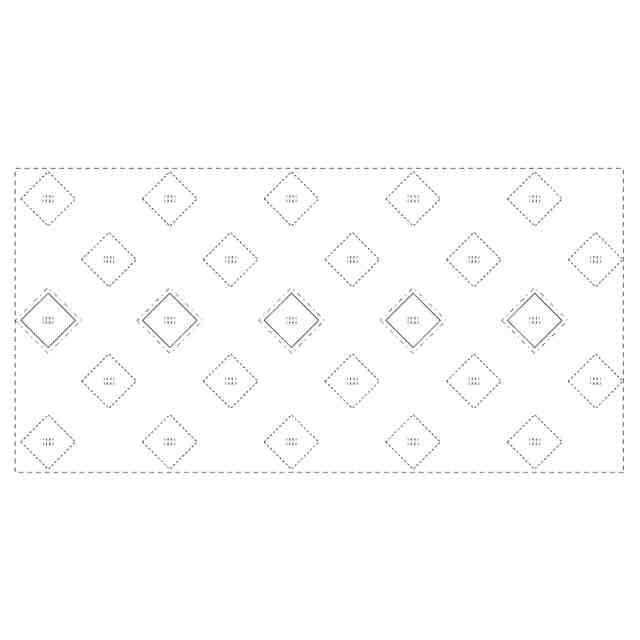

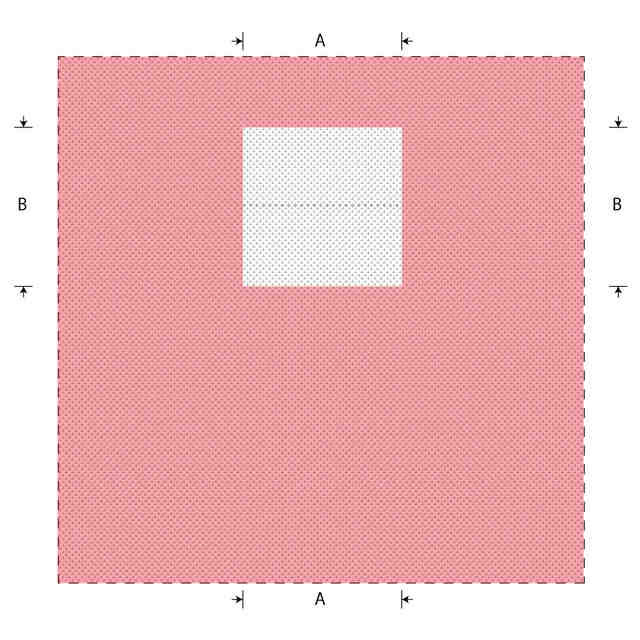

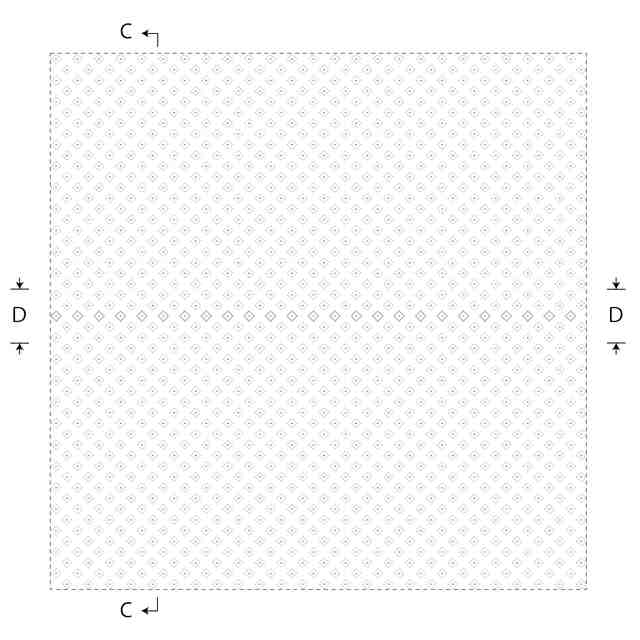

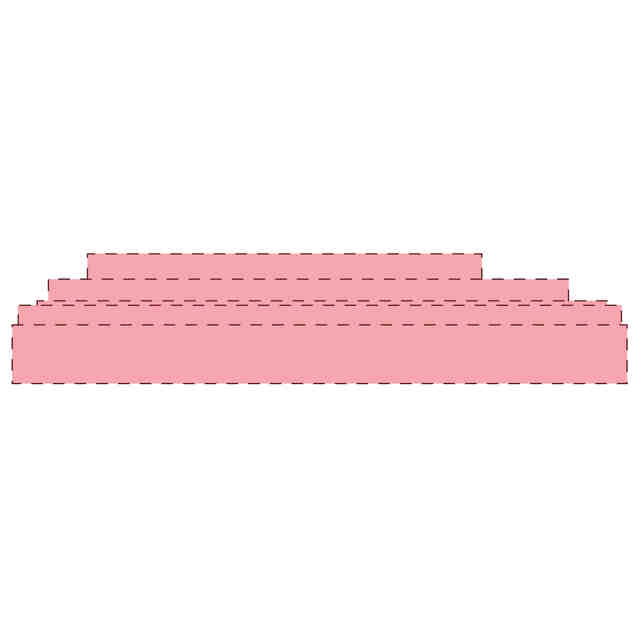

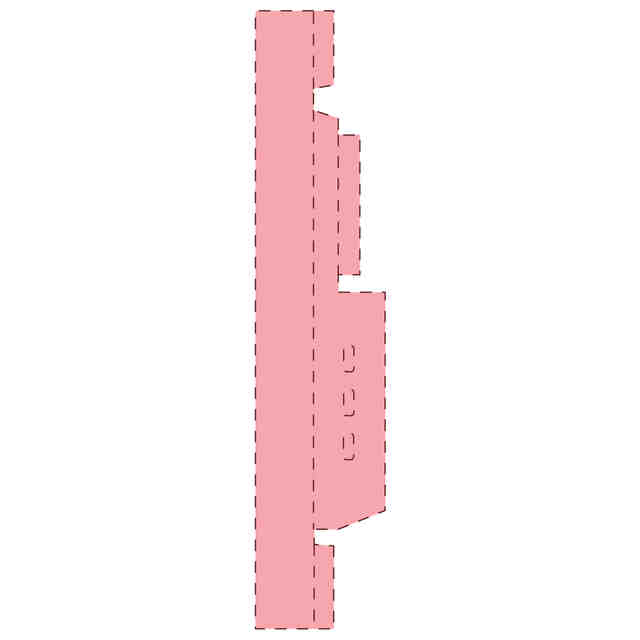

意匠の説明A-B部分領域内において一点鎖線で囲んだ部分(同領域内において一点鎖線で囲んだ開口部周辺の加飾層、実線で表した開口部に現れるディスプレイ面。ただし実線で表した開口部内において破線で表したLED素子は除く。)が部分意匠として意匠登録を受けようとする部分である。A-B部分領域の外(正面図、背面図、右側面図及び平面図において赤色で着色した部分)は意匠登録を受けようとする部分に含まない。A-B部分領域内においては、C-D部分拡大図に示す開口部、LED素子及び開口部周辺の一点鎖線が、正面視右方向にC-D部分のそれを含めて10回連続して現れる(C-D部分参考拡大図における薄墨の着色は意匠登録を受けようとする部分を表しているが、この右方向に10回連続するその全体が意匠登録を受けようとする部分である。)。各図における一点鎖線は意匠登録を受けようとする部分とそれ以外の部分の境界のみを表している。左側面図及び底面図は意匠登録を受けようとする部分以外の部分のみ現れるので省略する。

関連意匠
