発行日2025-09-12
公報種別意匠公報(S)
登録番号1724036
登録日2022-08-29
意匠に係る物品補助バーナーの位置測定器
意匠分類K0-490(K1～K9に属さないその他の産業用機械器具)
出願番号2021020459
出願日2021-09-22
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人弁理士法人山内特許事務所

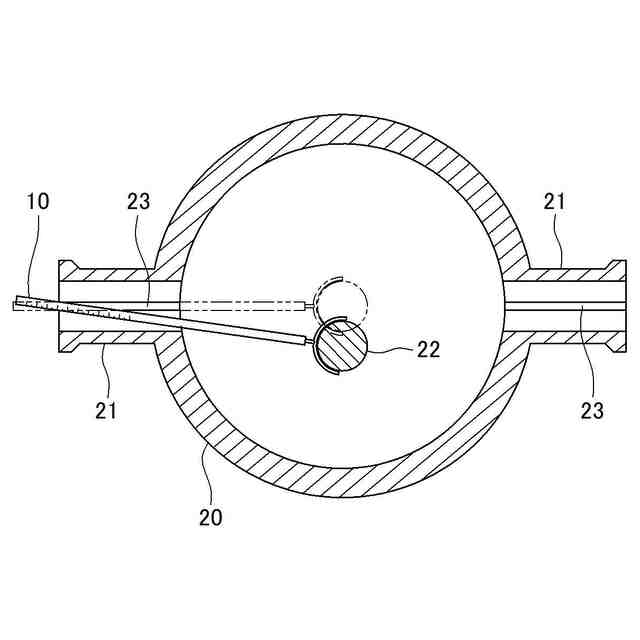

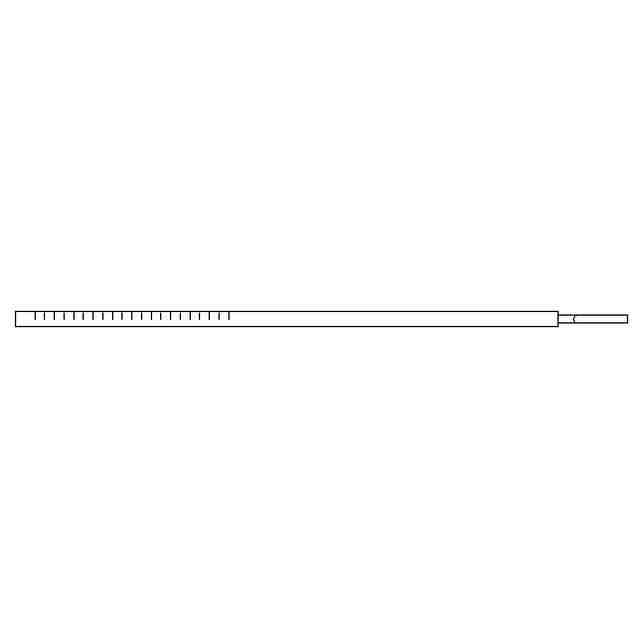

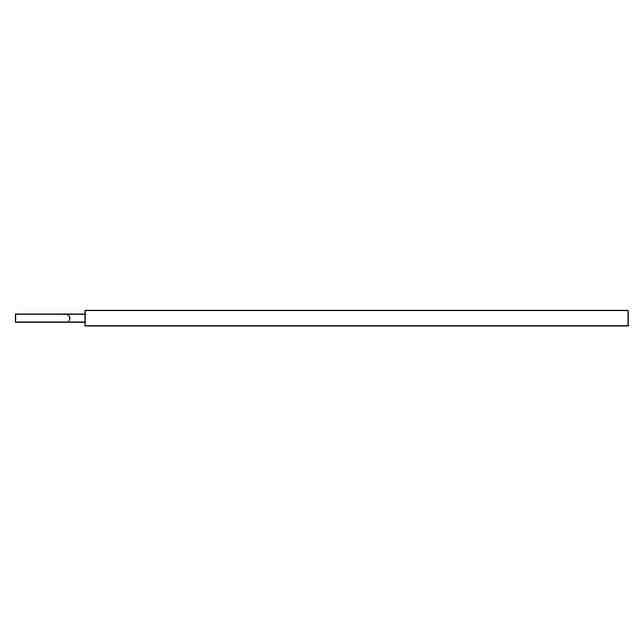

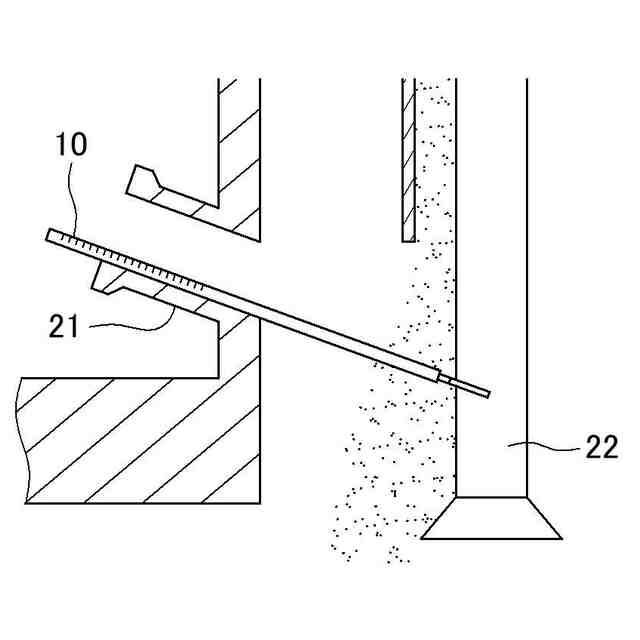

意匠に係る物品の説明本願意匠に係る物品は補助バーナーの位置測定器である。位置測定器は自熔製錬炉の精鉱バーナーに設けられた補助バーナーを位置調整するのに用いられる。使用状態参考図1に示すように、精鉱バーナー20の点検口21から位置測定器10を挿入し、先端のU字形部に補助バーナー22を嵌める。点検口21の下面に形成された基準溝23に位置測定器10が沿うように補助バーナー22を位置調整する。また、使用状態参考図2に示すように、点検口21の開口部の縁を基準として位置測定器10に付された目盛りを読み取り、測定結果に基づいて補助バーナー22を位置調整する。
意匠の説明
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
