発行日2025-05-09
公報種別意匠公報(S)
登録番号1760767
登録日2023-12-22
意匠に係る物品産業ロボット用アーム
意匠分類K0-029(K1～K9に属さないその他の産業用機械器具)
出願番号2023017556
出願日2023-08-30
意匠権者株式会社ダイヘン
代理人個人,個人

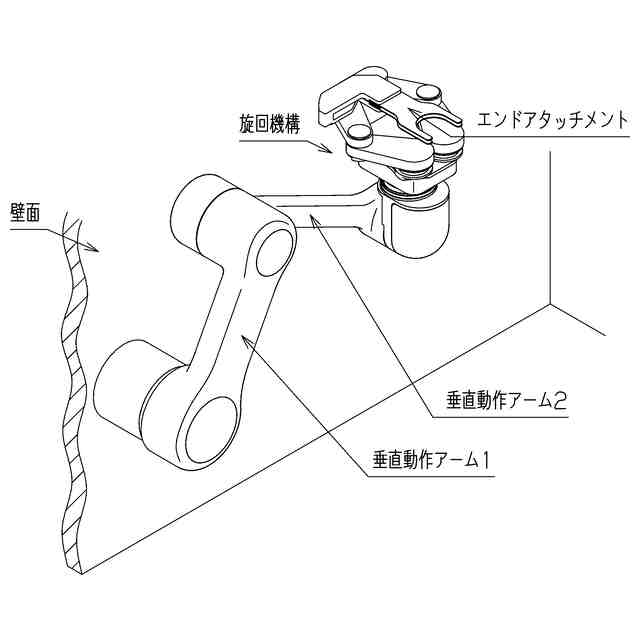

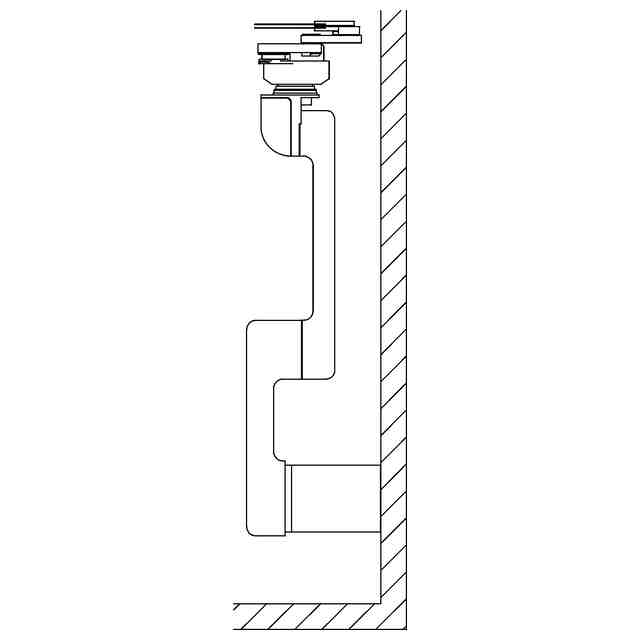

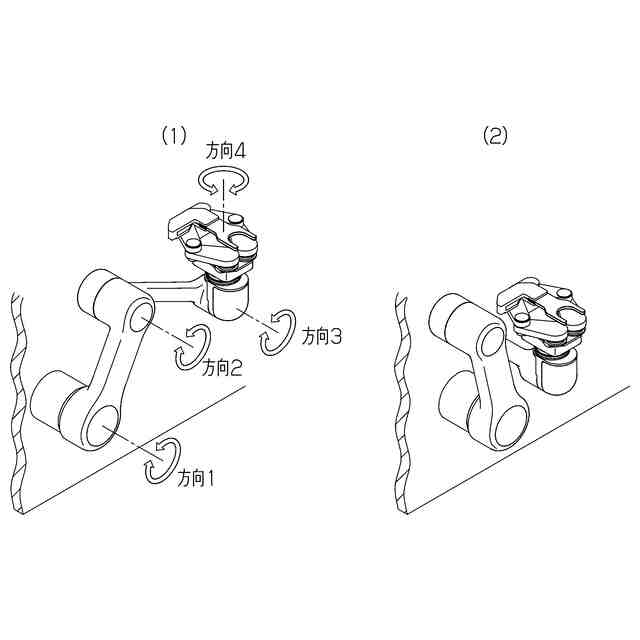

意匠に係る物品の説明この意匠に係る物品は、産業ロボット用アームであって、半導体ウェハ等を搬送するロボットに使用されるものである。本物品は、垂直動作アーム1及び2を備えており、使用状態を示す参考図に示すように、垂直動作アーム1の端部を壁面に取付け、垂直動作アーム2の先端に旋回機構を取付けて使用することができる。また、本物品は、アームをコンパクトに折り畳むことができるとともに、アーム伸長時は動作範囲を広く確保することができる。動作状態を示す参考図に一例を示すように、垂直動作アーム1及び2は、垂直動作軸を「方向1」～「方向3」で示す方向にそれぞれ回転することにより、旋回機構を水平状態に保ちつつ位置を変位させることができる。

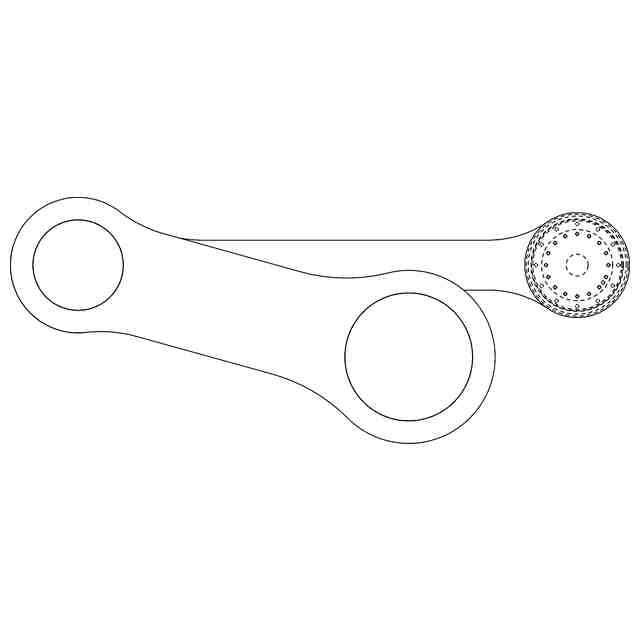

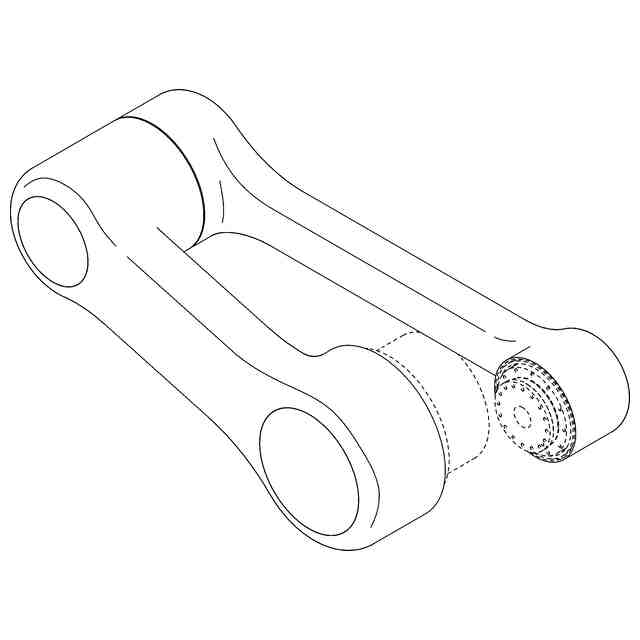

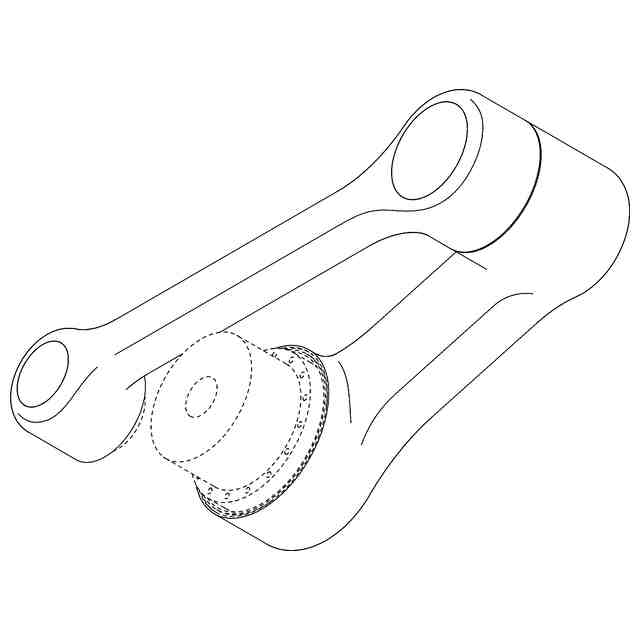

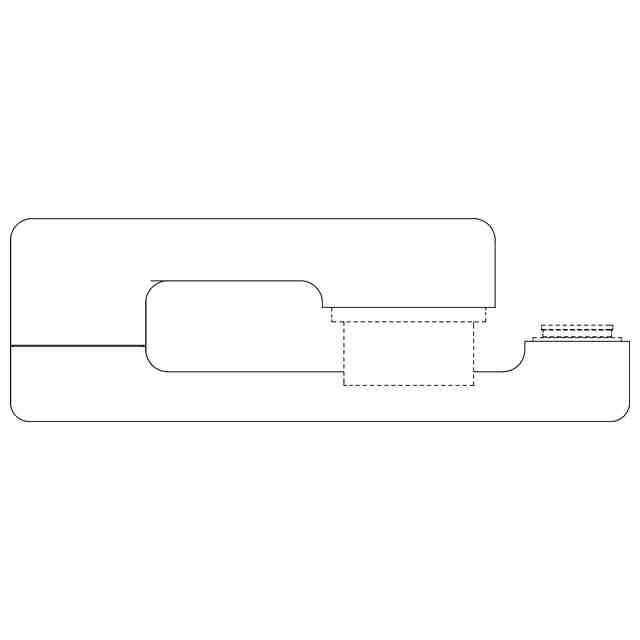

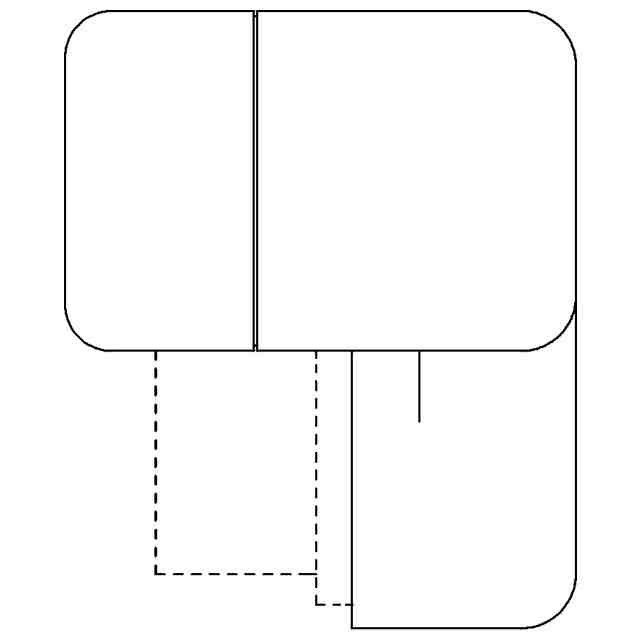

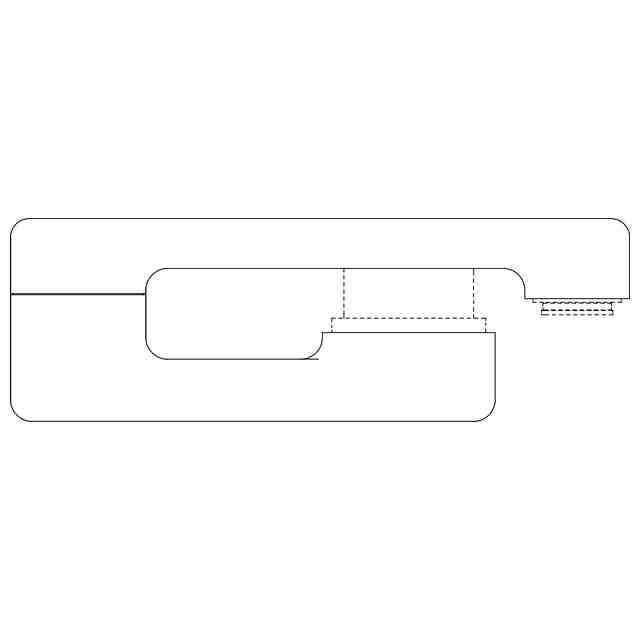

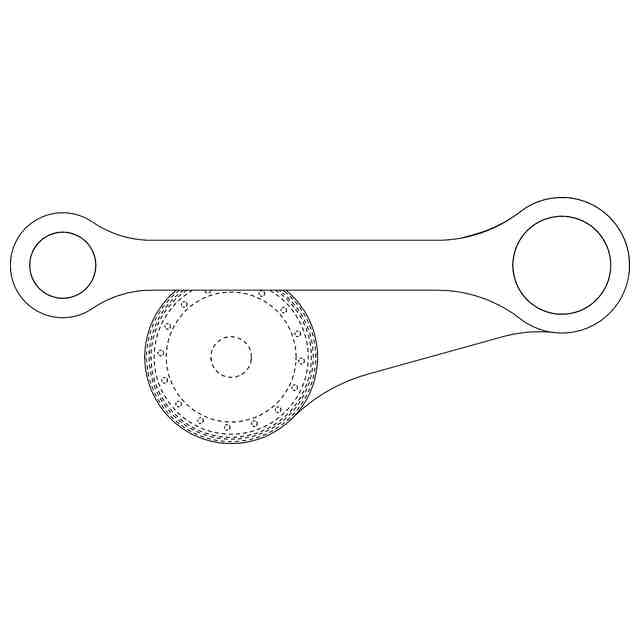

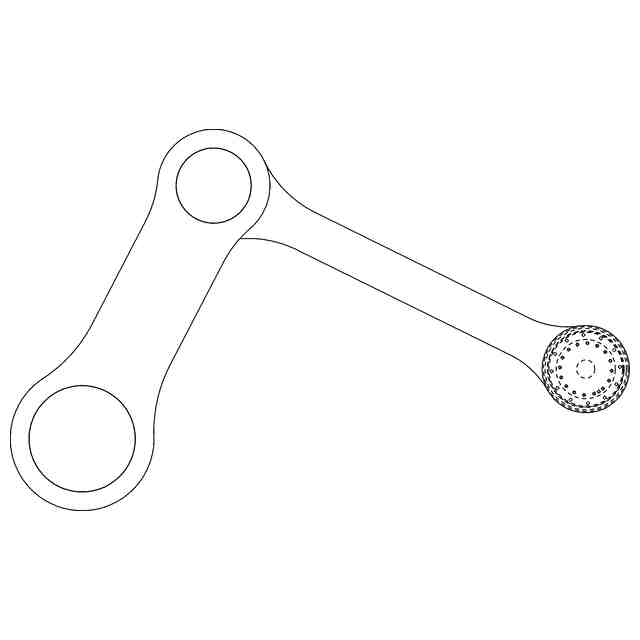

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。各斜視図に表れる途切れた線は、立体表面の形状を表すためのものである。
この意匠をJ-PlatPatで参照する
