発行日2025-07-10
公報種別意匠公報(S)
登録番号1760950
登録日2023-12-26
意匠に係る物品皿
意匠分類K6-71(化学機械器具)
出願番号2023015550
出願日2023-07-28
意匠権者住友ファーマ株式会社,住友ベークライト株式会社,SUMITOMO BAKELITE CO.,LTD.,SBカワスミ株式会社
代理人個人
意匠に係る物品の説明本物品は、例えば細胞又は細胞塊をカニューレにより吸引して回収しやすいように、細胞又は細胞塊を収容する収容部を有する皿である。本物品は、樹脂素材(例えばポリスチレン樹脂、ポリプロピレン樹脂、塩化ビニル樹脂等)によって形成されている。本物品に係る皿は、本物品の長手方向に長尺であり、皿をテーブル等に置いたときの下方(正面図における紙面の厚さ方向奥側)に向かうにつれてその中央側に傾斜して窪んでいる収容部を有する。収容部は、長円状の外縁を有し、収容部の短尺方向両側は下方に向かうにつれて互いに近接するように全体としてテーパ状に傾斜して形成されており、収容部の底面(窪みの底の面)は線状の幅狭の平坦面が長尺方向に延在しており、収容部の長尺方向の両端部は、倒立した縦割りの半円錐状に形成されている。

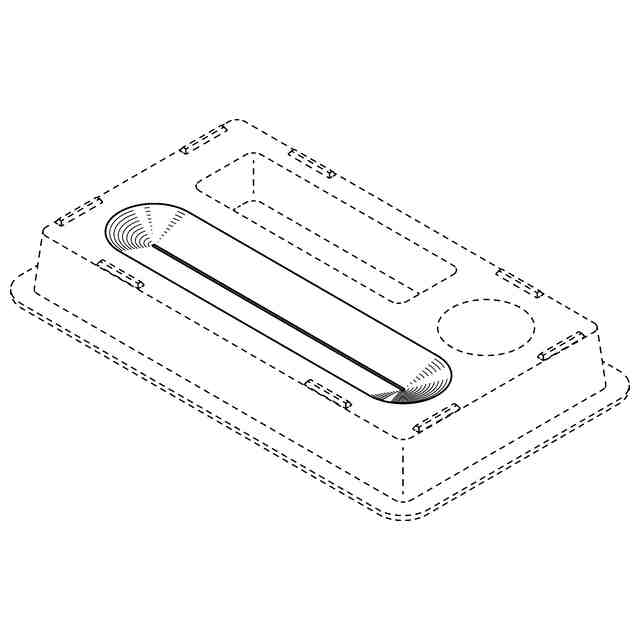

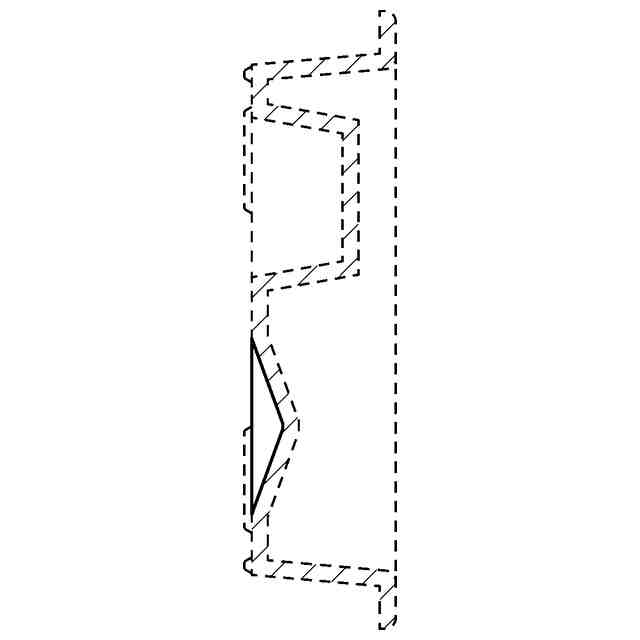

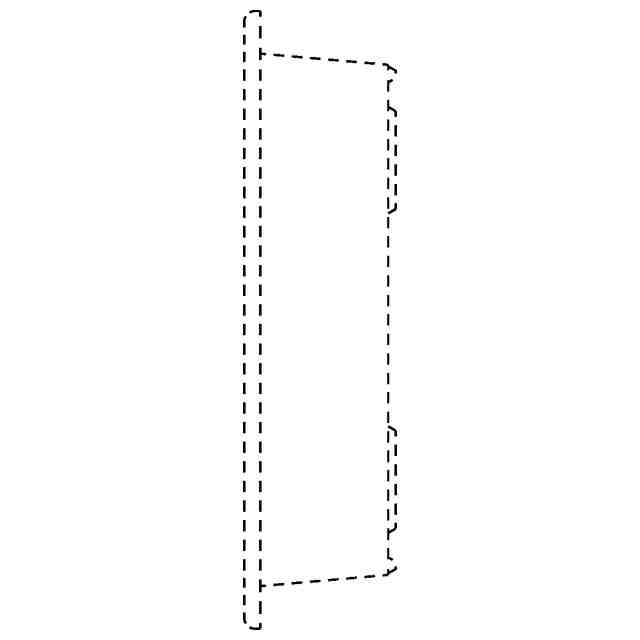

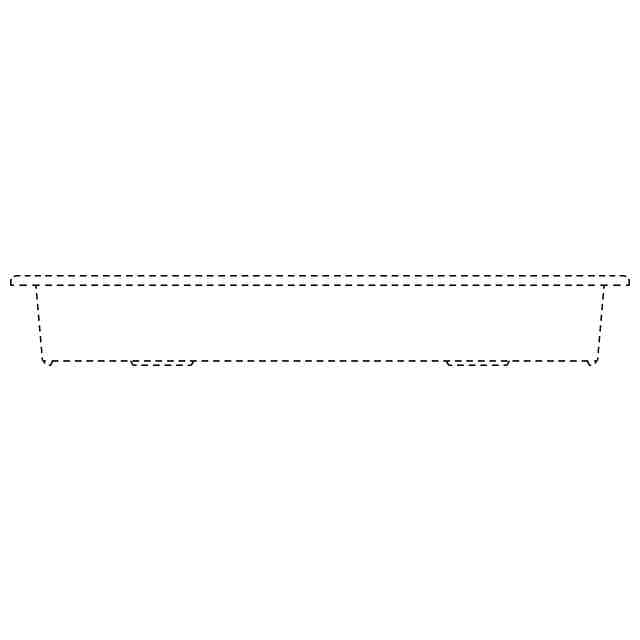

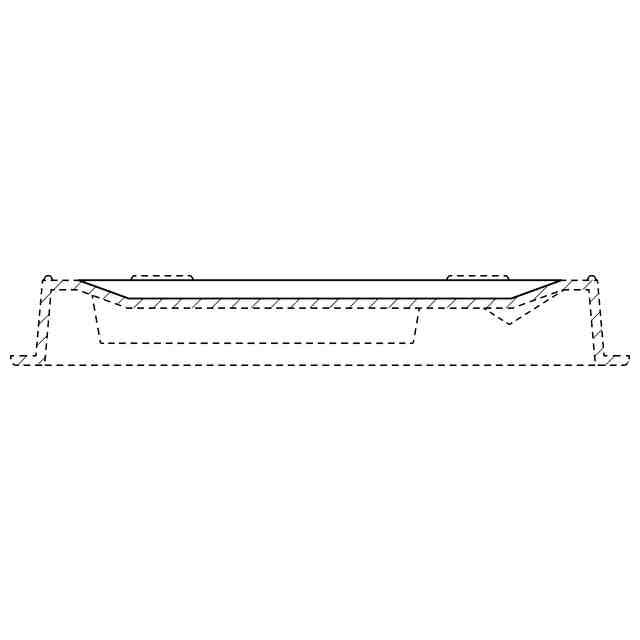

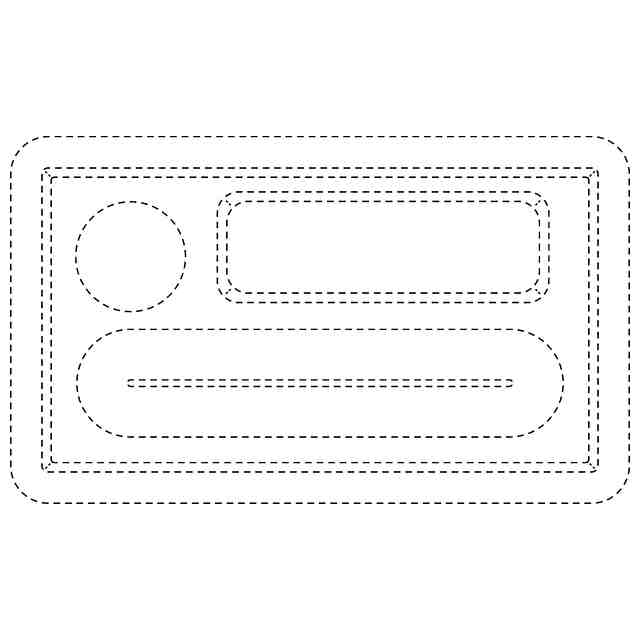

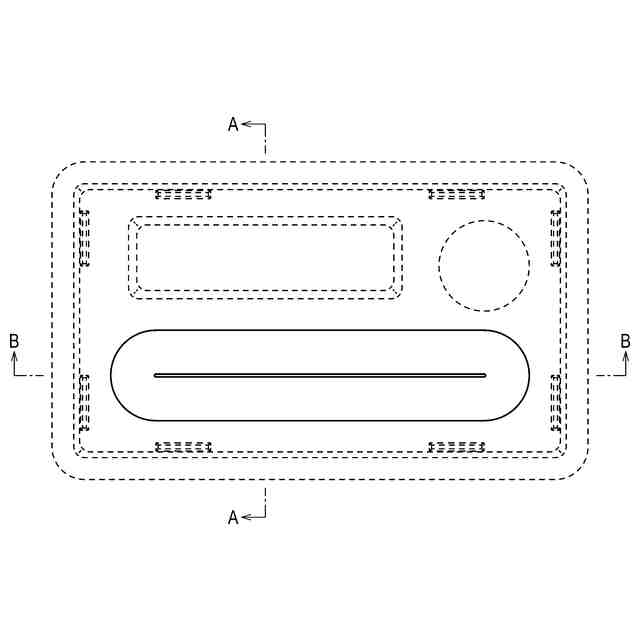

意匠の説明実線で表された部分が、部分意匠として登録を受けようとする部分である。A-A断面図は、正面図に示すA-A線にて切断した断面を表し、B-B断面図は、正面図に示すB-B線にて切断した断面を表している。斜視図は、正面、右側面、底面を示す図であり、斜視図で示す収容部の長尺方向の両端部に示された断続的な放射状の細線は、立体表面の形状を特定するためのものである。なお、右側面図は、左側面図と対称に表れ、底面図は、平面図と対称に表れるので、これらを省略する。

関連意匠
