発行日2025-07-16
公報種別意匠公報(S)
登録番号1774889
登録日2024-06-28
意匠に係る物品窓用換気具
意匠分類L4-641(建築用構成品)
出願番号2024005988
出願日2024-03-25
意匠権者株式会社佐原
代理人弁理士法人湧泉特許事務所

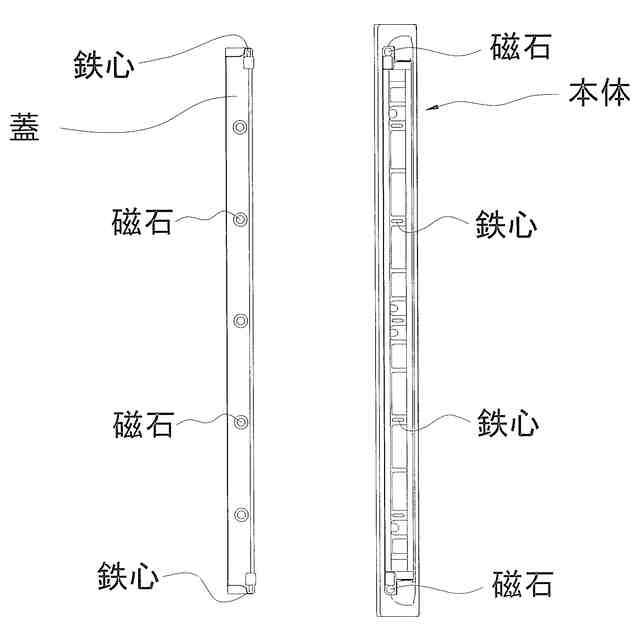

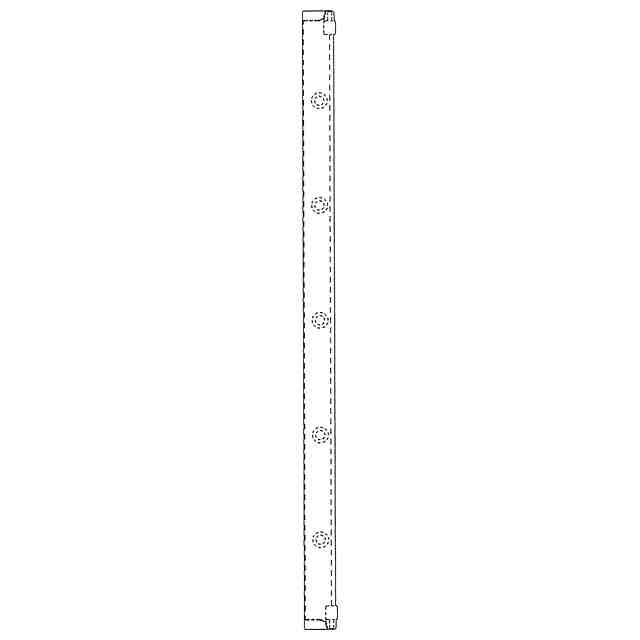

意匠に係る物品の説明本物品は、窓の框に組み込まれて窓を閉じた状態での室内の換気を可能にする窓用換気具である。換気通路を有する本体が框に取り付けられて、本体の室内側開口に蓋が開閉可能に取り付けられる。参考図に示す、蓋の長手方向両端部の室外側の面に配置された鉄心は、本体の長手方向両端部に配置された磁石に磁着された状態で、鉄心の軸線周りに回転可能かつ室内方向に着脱可能である。蓋の室外側の面に配置された磁石は、蓋が閉じ位置にあるとき、本体内に配置された鉄心に磁着する。

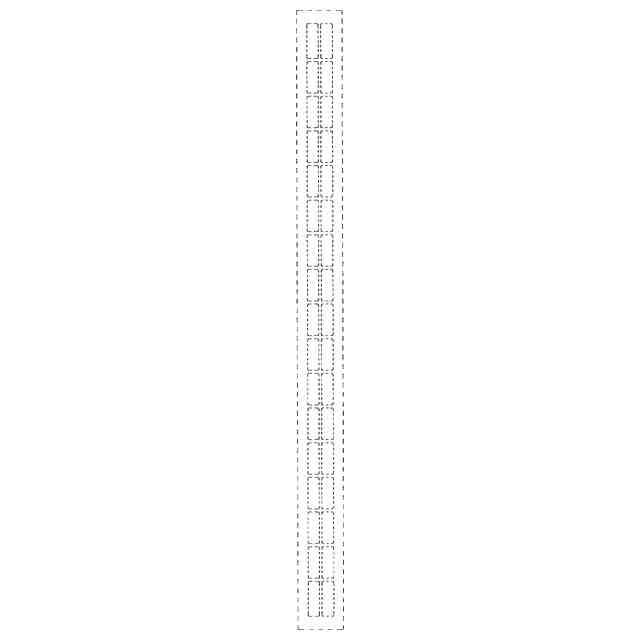

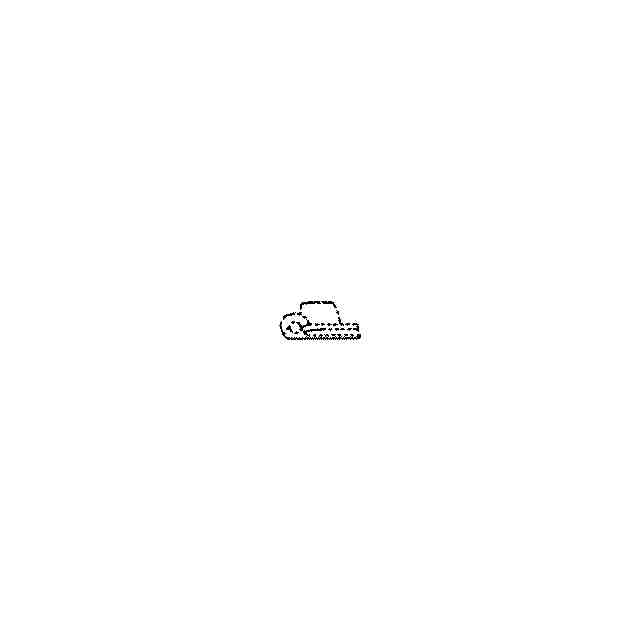

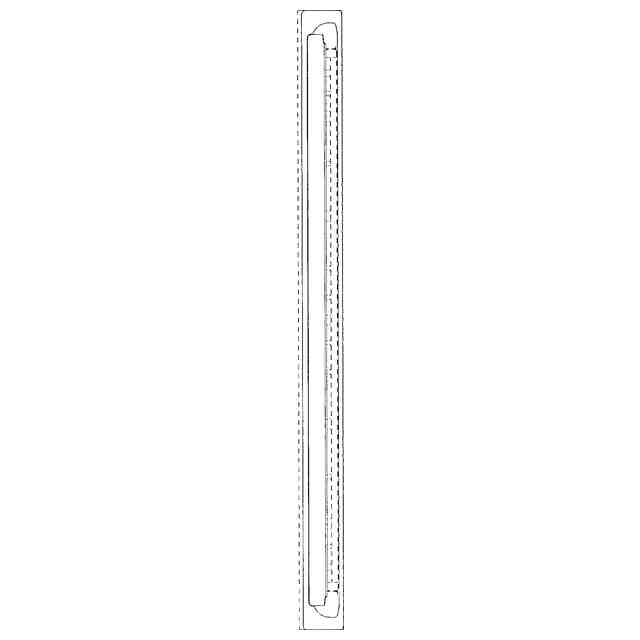

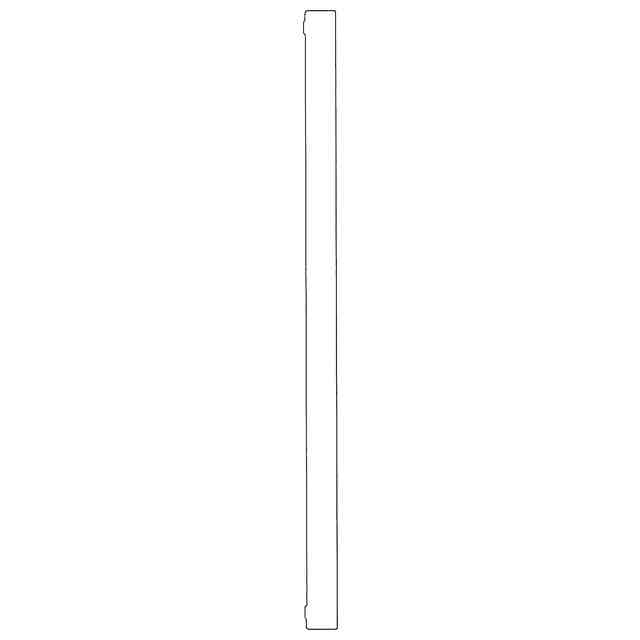

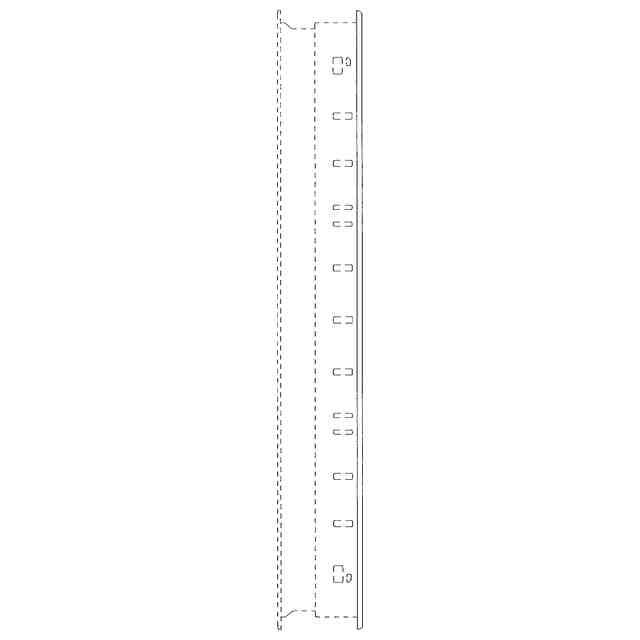

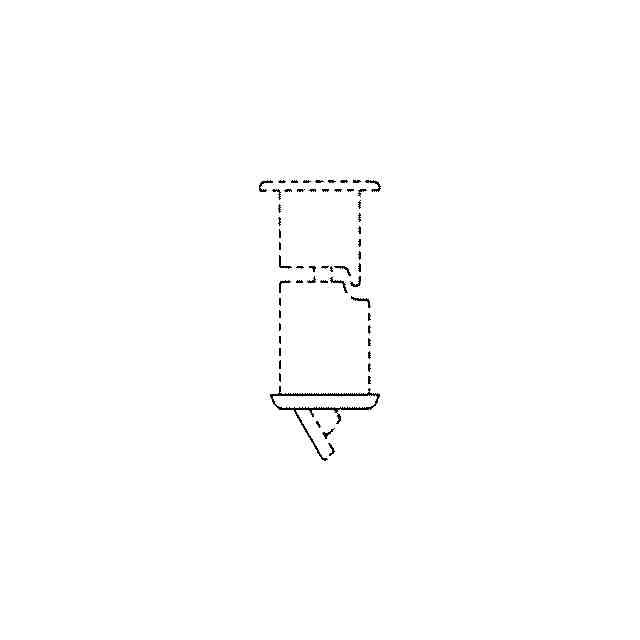

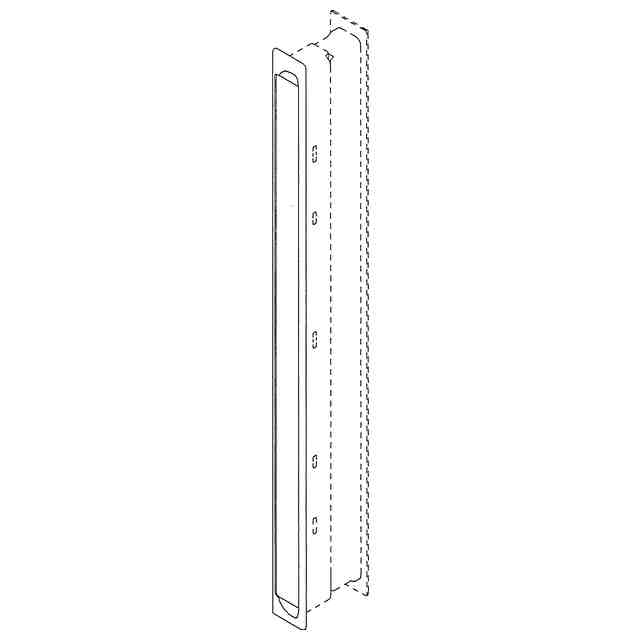

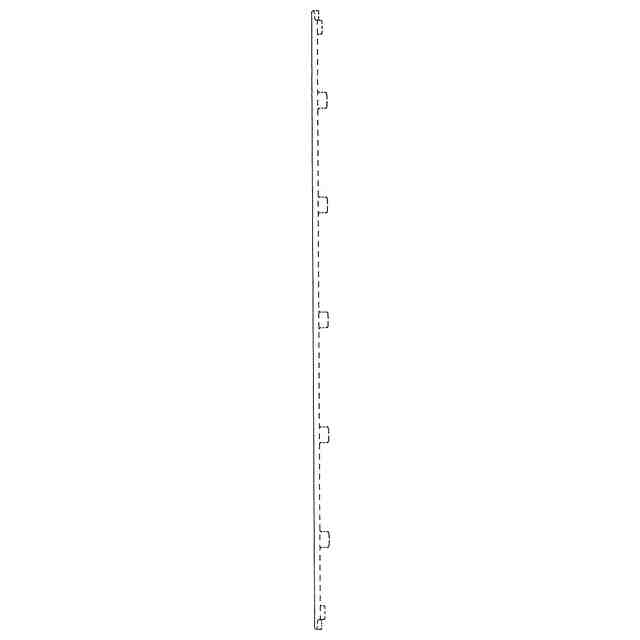

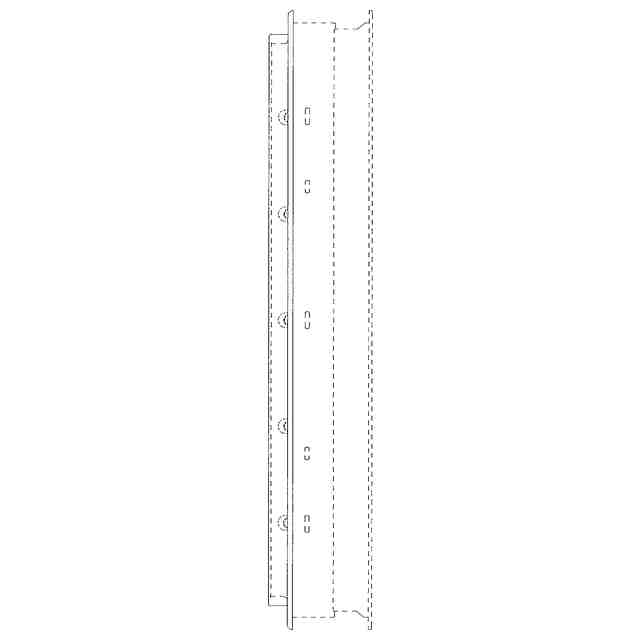

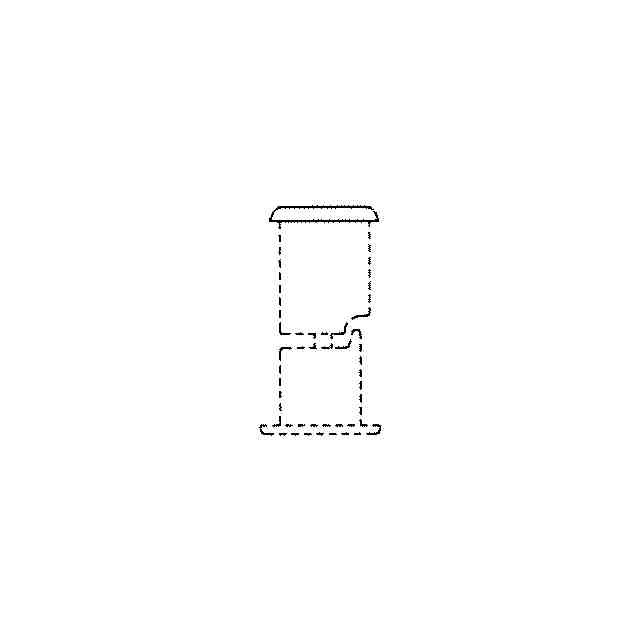

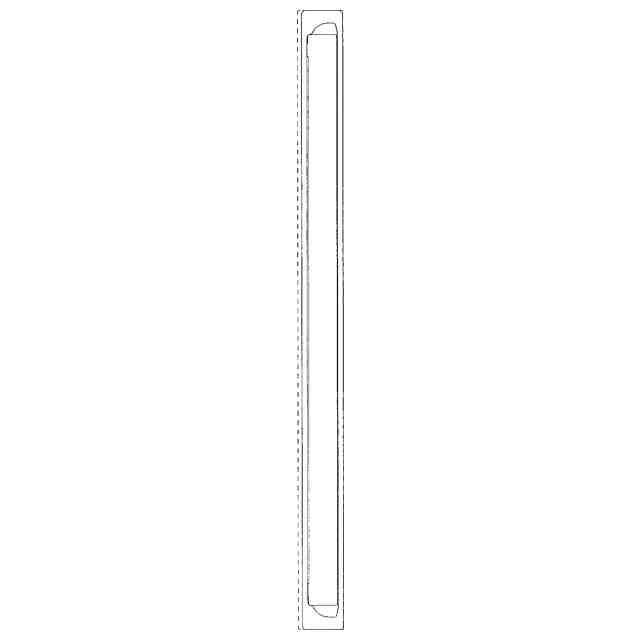

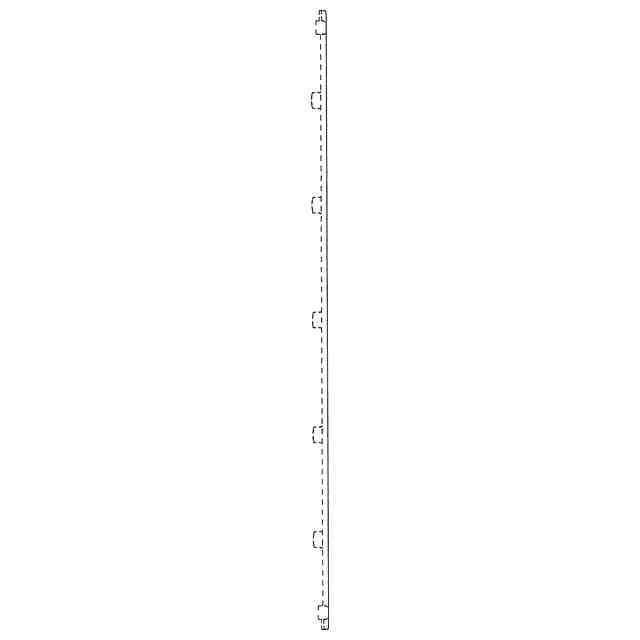

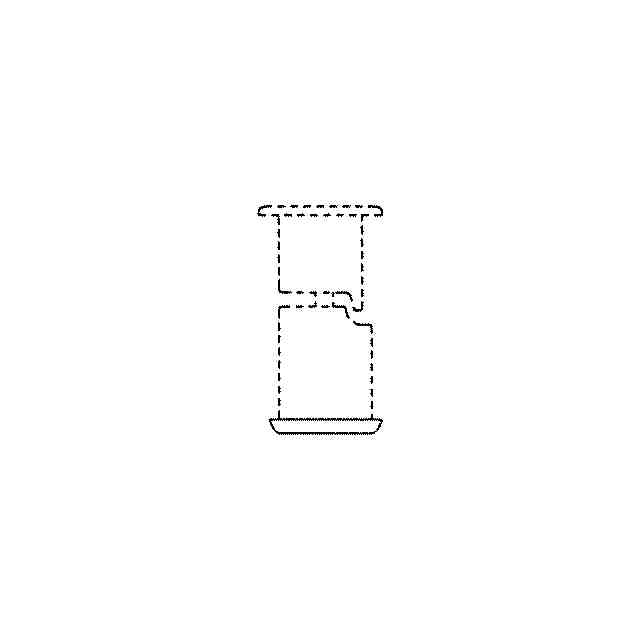

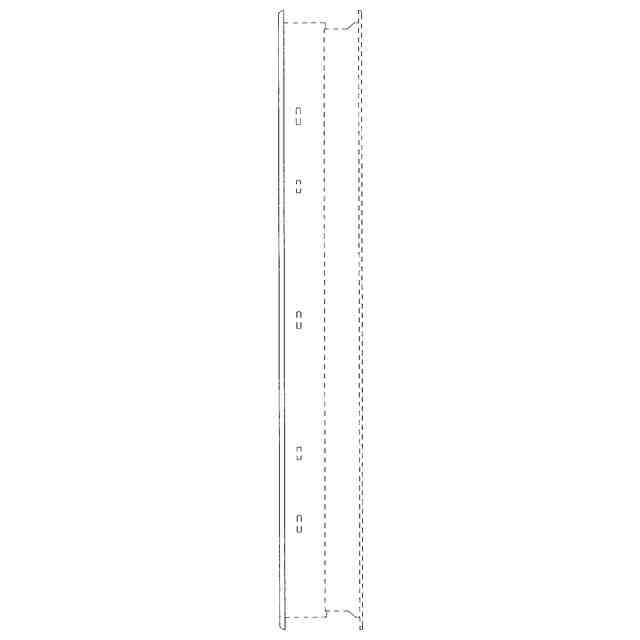

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。分離した蓋の底面図は、分離した蓋の平面図と対称である。

関連意匠
