発行日
2024-11-28
公報種別
意匠公報(S)
登録番号
1785760
登録日
2024-11-20
意匠に係る物品
首掛け用ライト
意匠分類
D3
-500(発光具及び照明器具)
出願番号
2024011840
出願日
2024-06-12
意匠権者
山田電器工業株式会社
代理人
個人
意匠に係る物品の説明

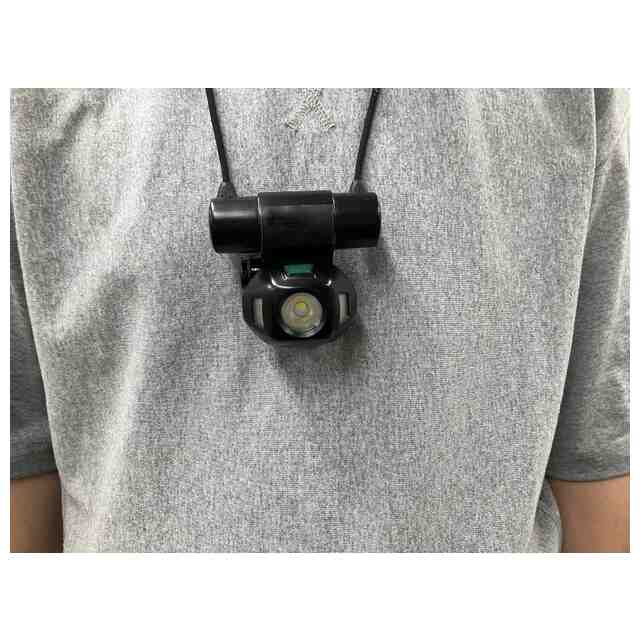

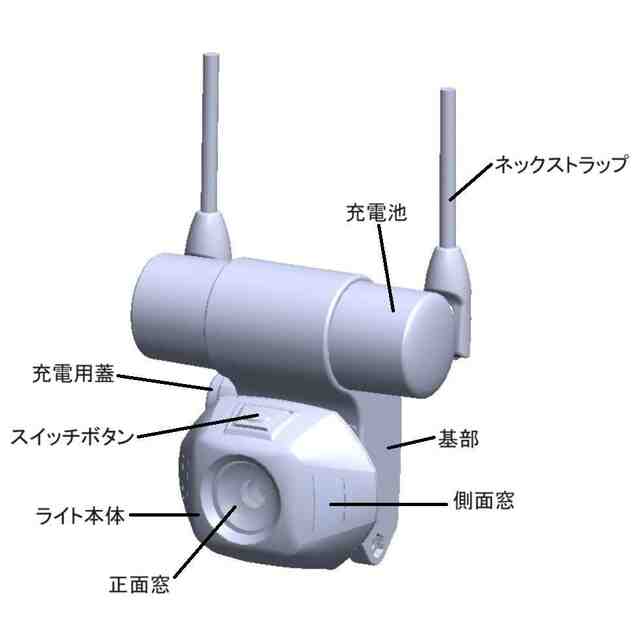

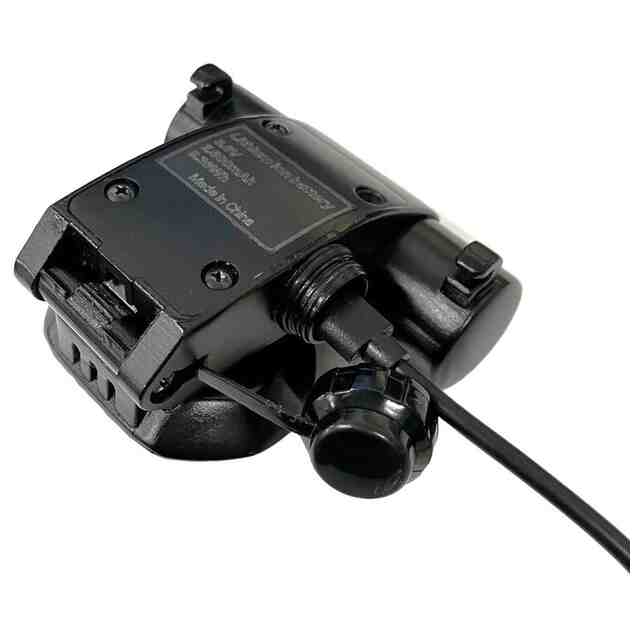

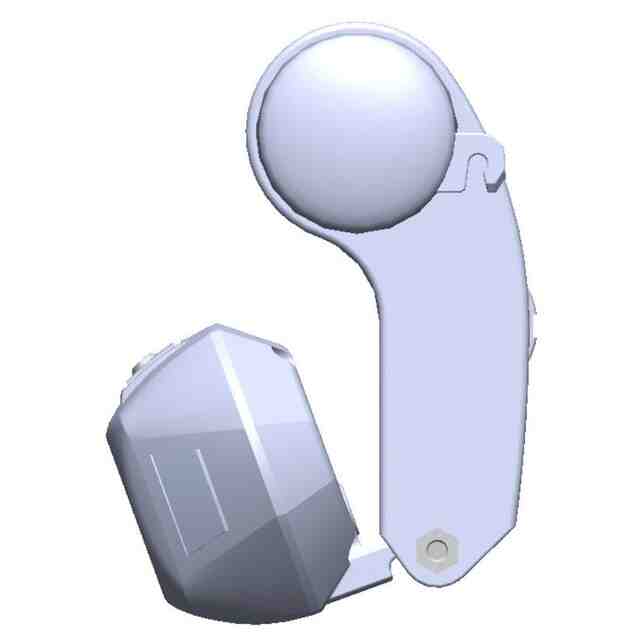

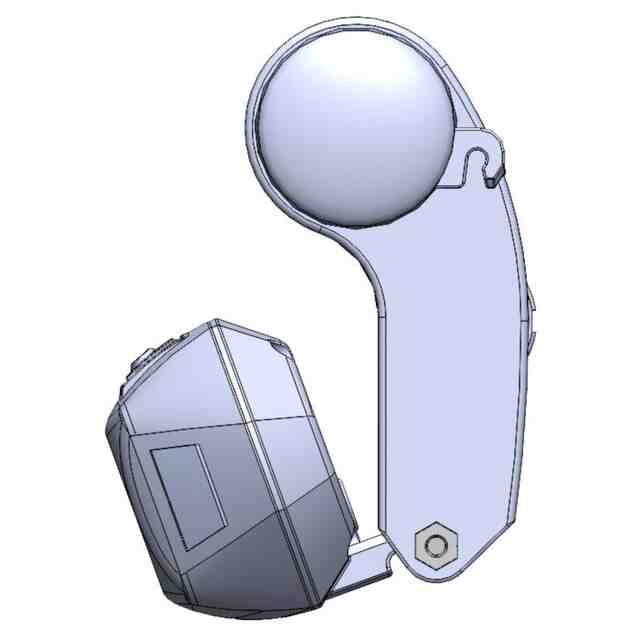

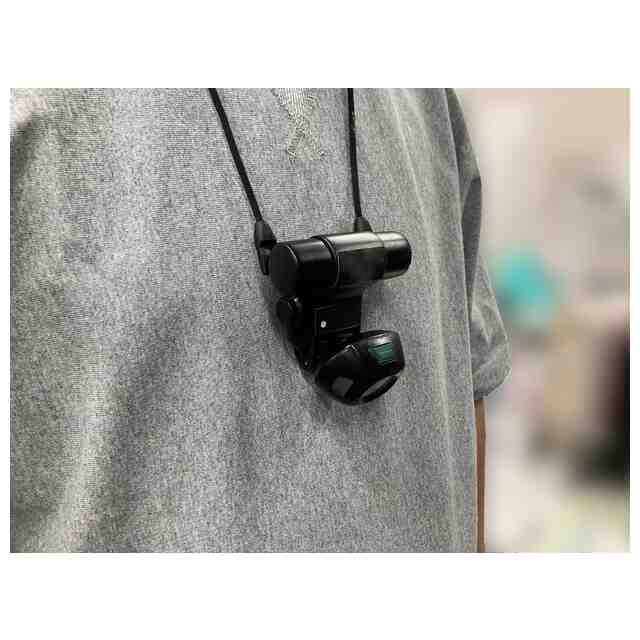

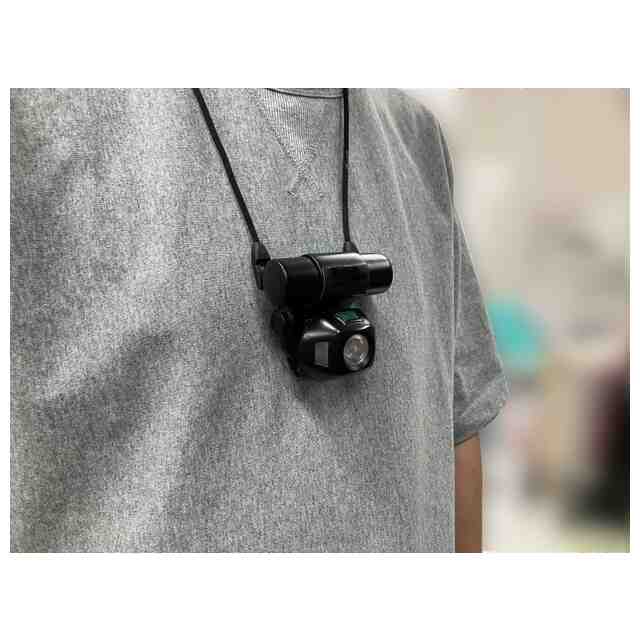

本物品は、「使用状態を示す参考図1~3」に示すように、ネックストラップを取り付けて使用する首掛け用ライトである。「各部の名称を示す参考図」に示すように、本物品は、充電池とライト本体とを備える。充電池の電力を利用して、ライト本体の光源部を光らせることができる。その光は、正面窓を介して外方へ照射される。本物品は、たとえば、夜の散歩や釣り、登山の際に、首からぶら下げて、前方や下方を照らすのに用いられる。ライト本体の上部に設けたスイッチボタンにより、発光のオンオフや強度などの切替えができる。側面窓は、充電池の残量が少なくなった場合や、あるいはスイッチボタンの操作により、赤色に点灯可能とされる。「ライト本体を傾けた状態を示す右側面図」や「使用状態を示す参考図3」に示すように、基部に対しライト本体の角度(言い換えれば光の照射角度)を変えることができる。「充電用蓋を取り外した状態を示す斜視図」に示すように、充電用蓋を取り外すことで出現するUSBポート(Type-C)を利用して、充電することができる。具体的には、「充電状態を示す参考図」に示すように、USBポートにケーブルを接続して、パソコンまたはコンセントから充電することができる。
意匠の説明

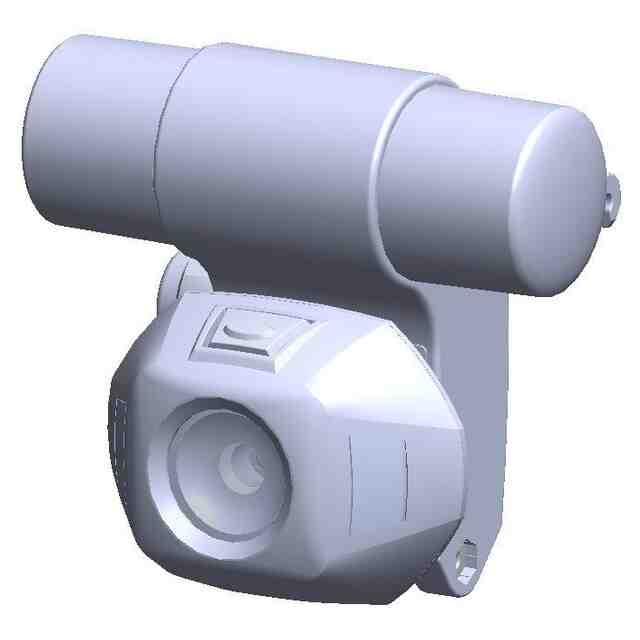

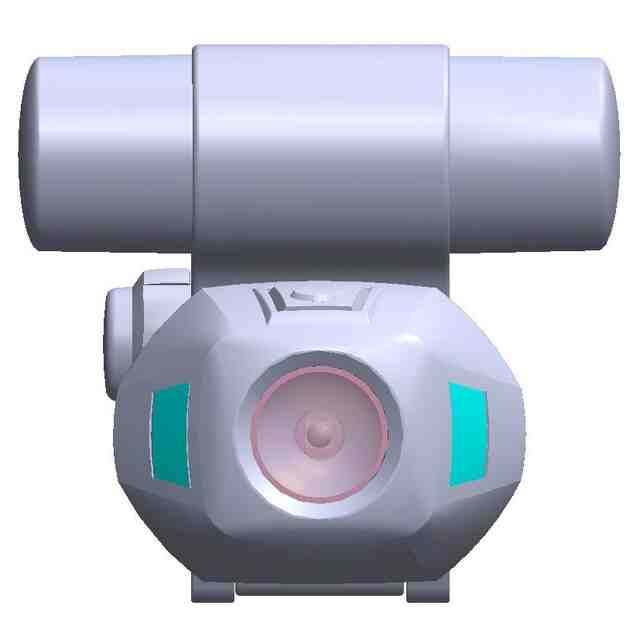

各図の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。「透明部を示す参考正面図」において、赤色で着色した部分(正面窓)は透明であり、青緑色に着色した部分(側面窓)は透光性を有する。「参考斜視図」において表れる細線(「斜視図」に対し付加された線)は、立体表面の形状を特定するための稜線である。「ライト本体を傾けた状態を示す参考右側面図」において表れる細線(「ライト本体を傾けた状態を示す右側面図」に対し付加された線)は、立体表面の形状を特定するための稜線である。「使用状態を示す参考図1~3」および「充電状態を示す参考図」は、実施態様の一例を示している。
この意匠をJ-PlatPatで参照する
