意匠ウォッチ

発行日2025-07-25
公報種別意匠公報(S)
登録番号1804431
登録日2025-07-16
意匠に係る物品オゾン脱臭器
意匠分類C4-3100(家庭用保健衛生用品)
出願番号2025000605
出願日2025-01-14
意匠権者山田電器工業株式会社
代理人個人

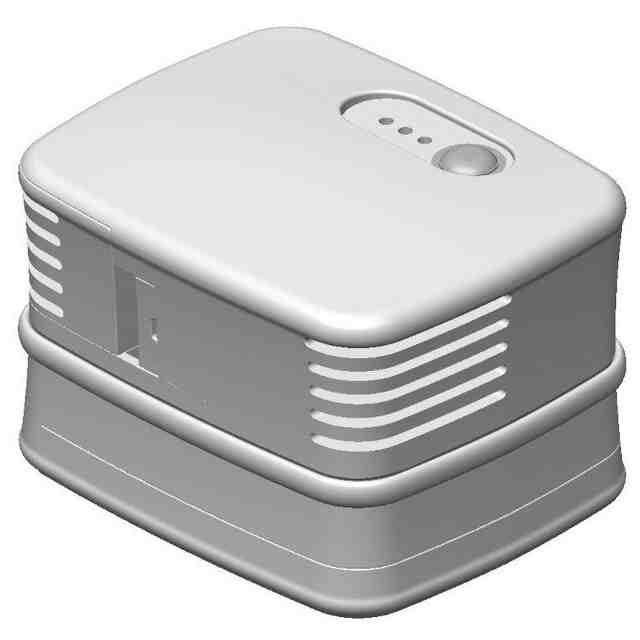

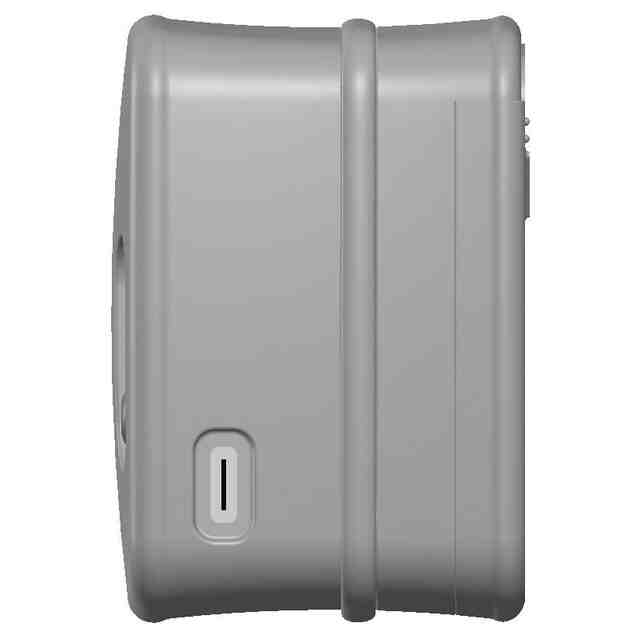

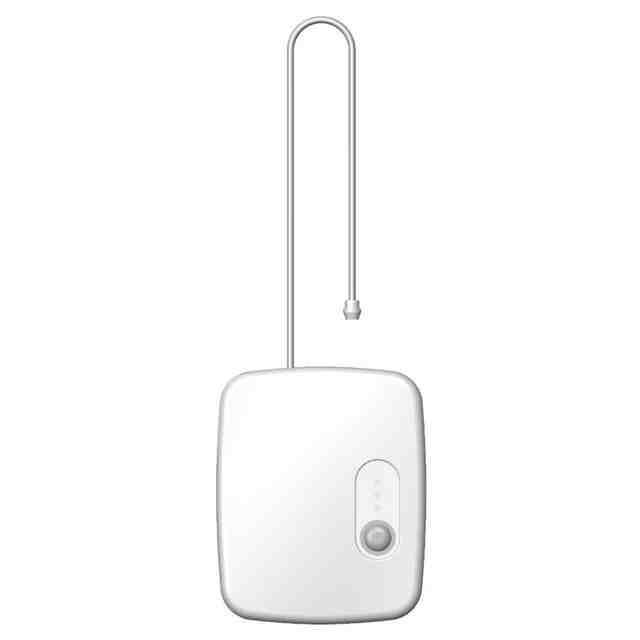

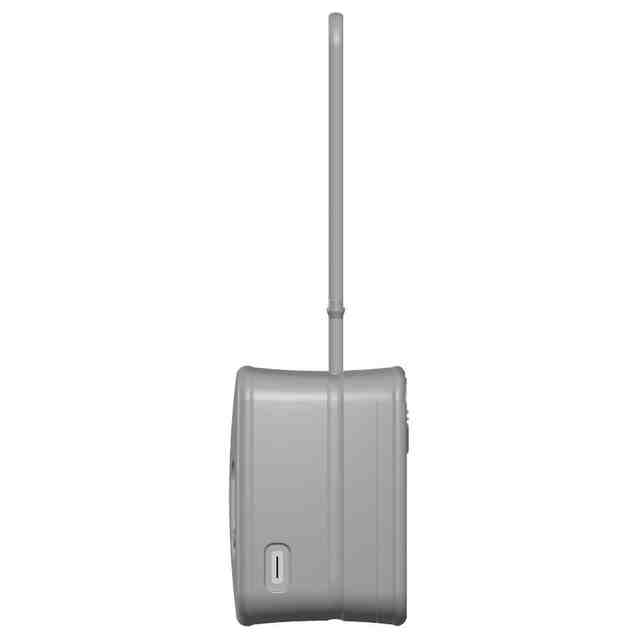

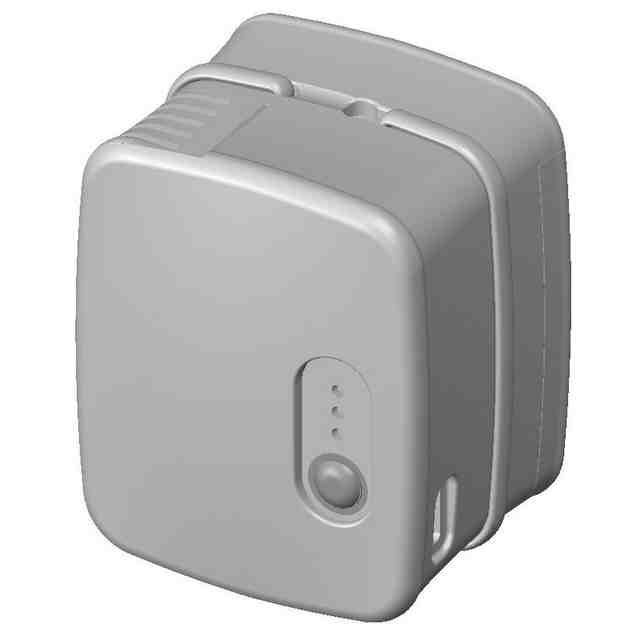

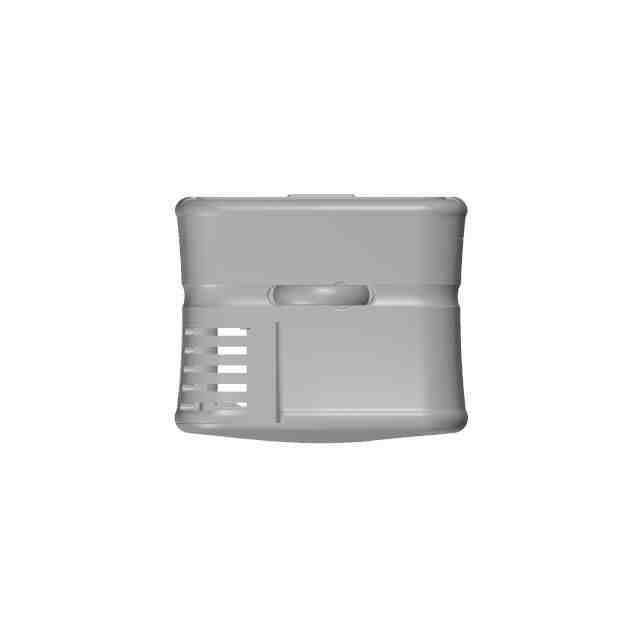

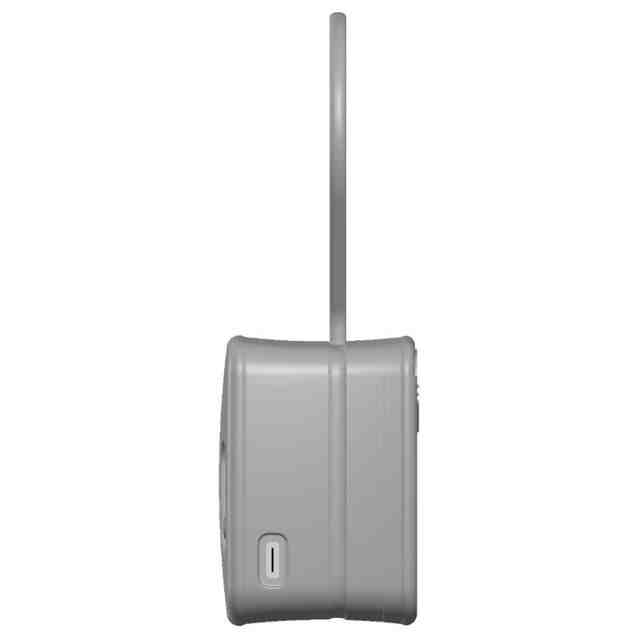

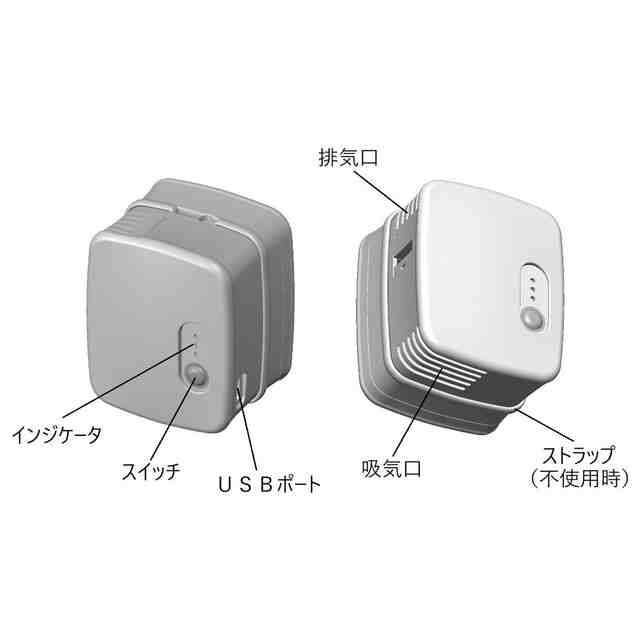

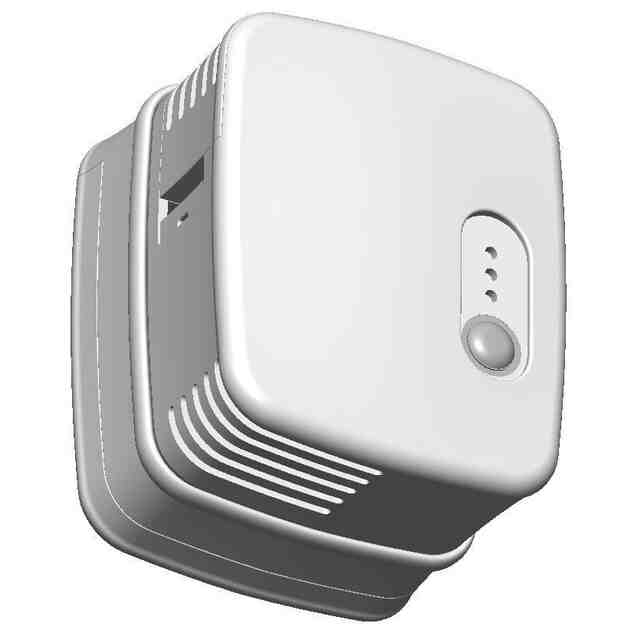

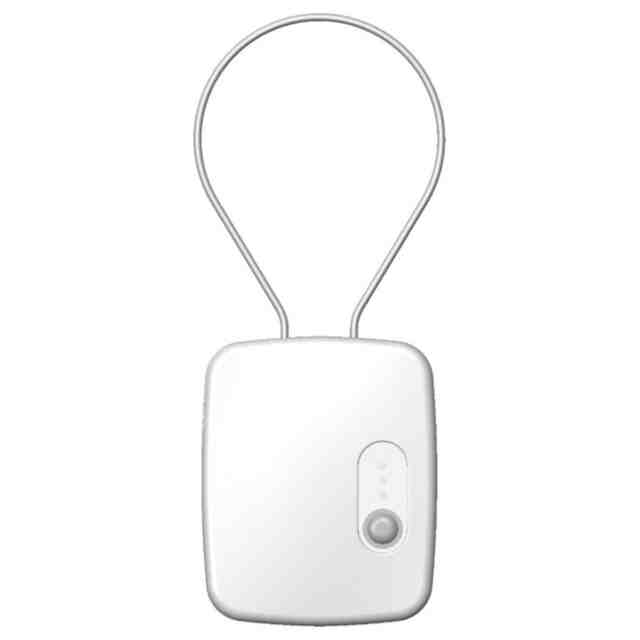

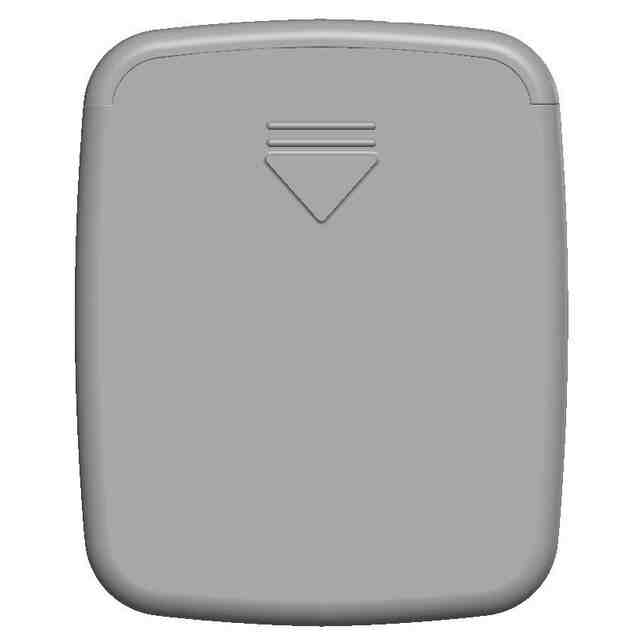

意匠に係る物品の説明本物品は、内部で発生させたオゾンを放出することにより、除菌や脱臭を行う装置である。本物品は、たとえば、クローゼット、トイレ、玄関、靴箱、冷蔵庫等の他、自動車内などで使用される。本物品は、内蔵したファンの作動により、「各部の名称を示す参考図」において、吸気口から吸入した空気を、内部でオゾンと接触させて、排気口へ排出する。本物品は、エラストマー製のストラップを備える。このストラップは、不使用時には「正面・平面・右側面側からの斜視図」に示すように本体に巻き付けて収納できる一方、使用時には「ストラップを上方へ上げた状態の縮小正面図」に示すように本体への巻付けを外して使用される。「ストラップの片側を外した状態の縮小正面図」に示すように、ストラップの一端部は、本体に対し着脱可能とされる。本物品は、「使用状態を示す参考図1」に示すように横置きで使用したり、「使用状態を示す参考図2」に示すように縦置きで使用したりできる。また、「使用状態を示す参考図3」に示すように、クローゼットのポールなどにストラップを引っ掛けて、吊り下げて使用できる。本物品は、「参考斜視図」に示すように、本体の背面の電池蓋を取り外すことで、電池が着脱可能に設けられる。また、「各部の名称を示す参考図」に示すように、本体の側面にはUSBポート(Type-C)が設けられており、これを介した給電により作動させることもできる。本体の正面には、スイッチとインジケータが設けられている。スイッチの操作により、オゾン発生のオンオフ、強弱の他、連続運転か間欠運転かを切り替えることができる。そして、その状態をインジケータで知ることができる。
意匠の説明各図の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。

関連意匠
