意匠ウォッチ

発行日2024-12-23
公報種別意匠公報(S)
登録番号1787582
登録日2024-12-13
意匠に係る物品ハツリ工具
意匠分類K1-4081(利器及び工具)
出願番号2024006039
出願日2024-03-25
意匠権者富士製砥株式会社
代理人個人

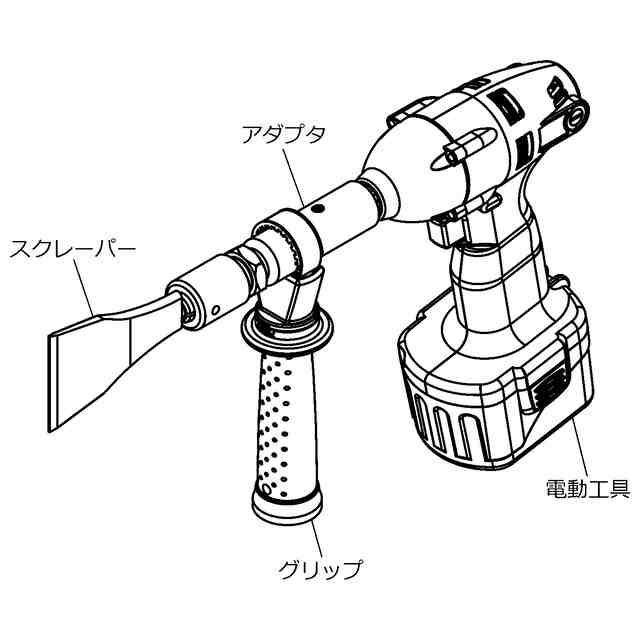

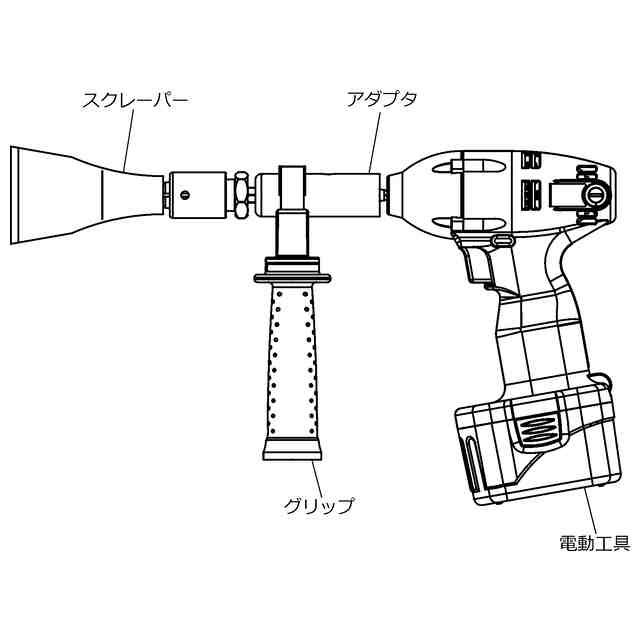

意匠に係る物品の説明本物品は、コンクリート、タイル、石、木材又は金属等のハツリ作業や粉砕作業等に用いられるハツリ工具である。「使用状態を示す参考正面図」及び「使用状態を示す参考斜視図」に示すように、本物品は、尾端が電動工具に接続可能なアダプタと、アダプタの先端に取り付けられたスクレーパーと、を備えている。操作者が、アダプタに接続された電動工具及びアダプタに装着されたグリップを保持し、スクレーパーの先端をハツリ作業を行う箇所に当て、電動工具を起動して、電動工具が発生した回転運動をアダプタが往復直線運動に変換することにより、スクレーパーを振動させてハツリ作業を行う。スクレーパーはアダプタに嵌脱自在に装着されており、摩耗したスクレーパーは交換可能である。
意匠の説明

関連意匠
