意匠ウォッチ

発行日2025-03-10
公報種別意匠公報(S)
登録番号1793095
登録日2025-02-28
意匠に係る物品研削工具
意匠分類K1-411(利器及び工具)
出願番号2024004984
出願日2024-03-11
意匠権者富士製砥株式会社
代理人個人

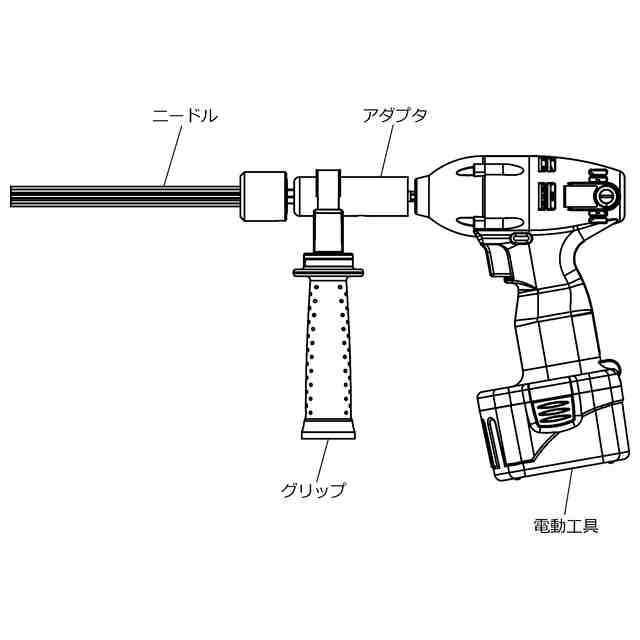

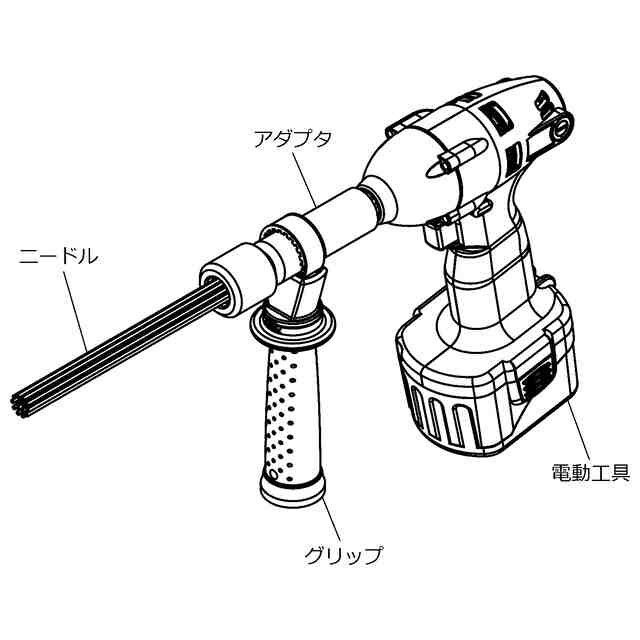

意匠に係る物品の説明本物品は、熔接後のスラグ落としや、塗膜、サビ落としに用いられる研削工具である。「使用状態を示す参考正面図」及び「使用状態を示す参考斜視図」に示すように、本物品は、尾端が電動工具に接続可能なアダプタと、アダプタの先端に取り付けられた複数のニードルと、を備えている。操作者が、アダプタに接続された電動工具及びアダプタに装着されたグリップを保持し、ニードルの先端を研削したい箇所に当て、電動工具を起動して、電動工具が発生した回転運動をアダプタが往復直線運動に変換することにより、ニードルを振動させて研削を行う。ニードルはアダプタに嵌脱自在に装着されており、摩耗して短くなったニードルは交換可能である。ニードルの直径は、例えば2mmである。
意匠の説明

関連意匠
