発行日2025-03-04
公報種別意匠公報(S)
登録番号1792520
登録日2025-02-21
意匠に係る物品門柱
意匠分類L3-5200(組立て家屋、屋外装備品等)
出願番号2024022087
出願日2024-10-24
意匠権者住友林業緑化株式会社,株式会社トーシンコーポレーション
代理人個人

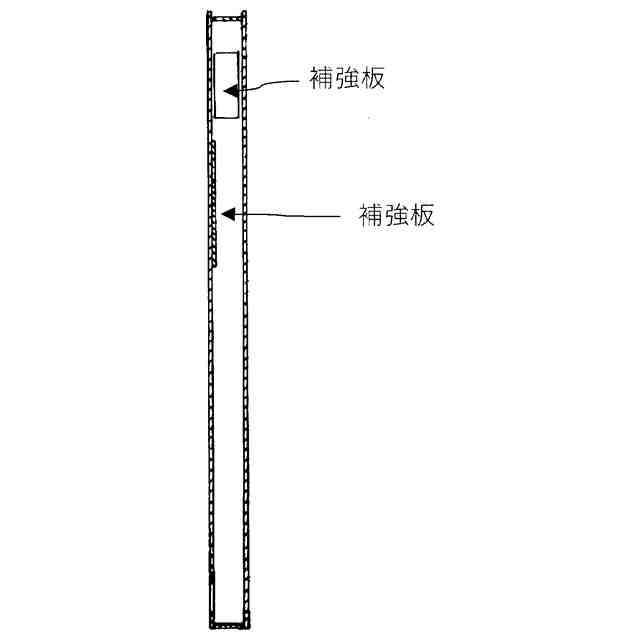

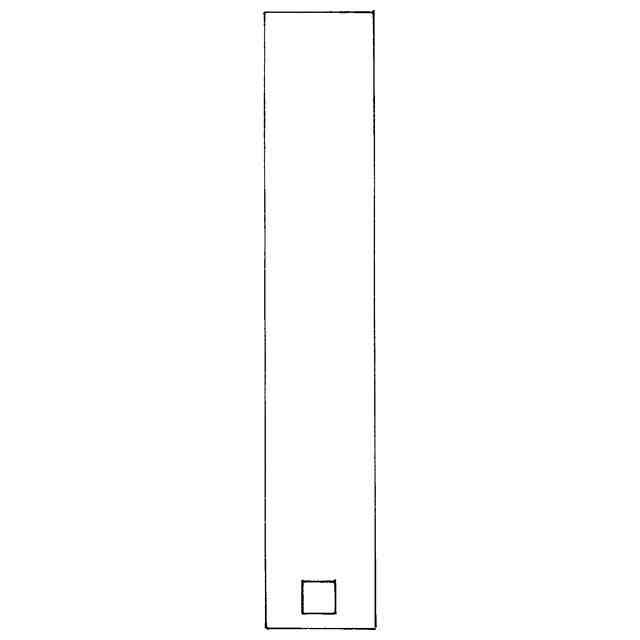

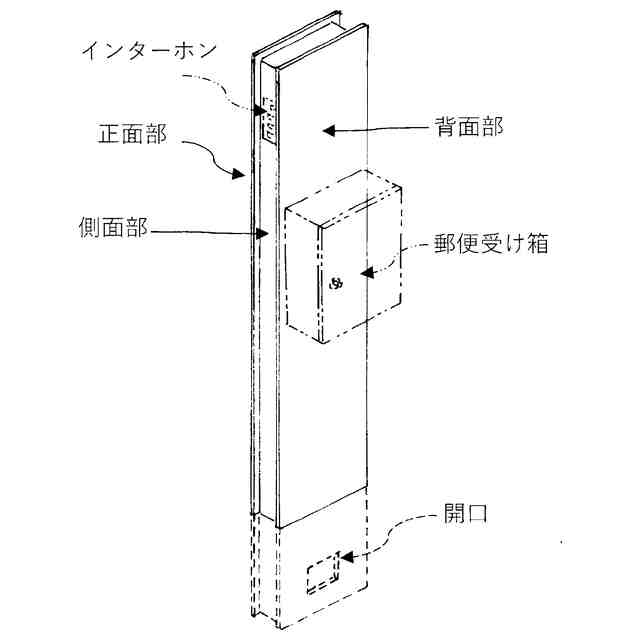

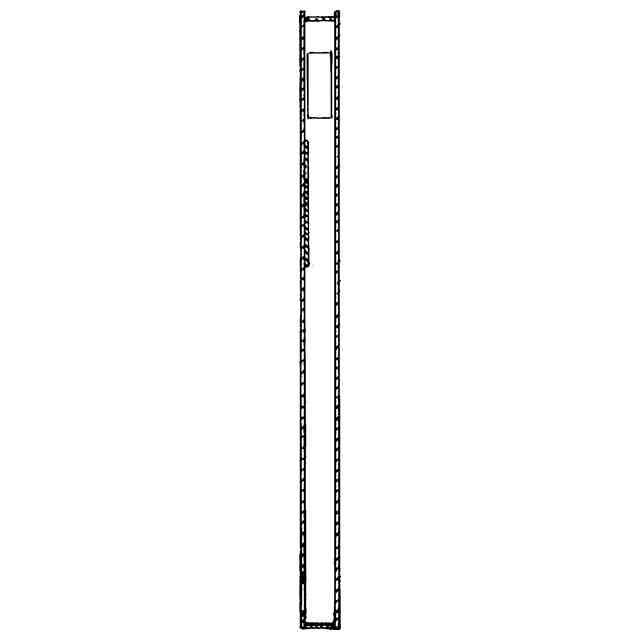

意匠に係る物品の説明本物品は、典型的には繊維強化プラスチックから構成され、参考図(1)及び(2)に示されるようにその下部を地中に埋設して設置されて門柱となるものである。本物品は幅広の正面部及び背面部と、この両者間に亘る側面部とを持つ。正面部の上縁及び背面部の上縁は天面部よりも上方に位置するようになっており、雨水は天面部から側面部を通じて流下する。これによって、笠木などを要することなく正面部及び背面部の防汚が図られるようになっている。内部には、前記背面部に郵便受け箱をビス止めなど可能とする領域を作るための補強板と、前記側面部にインターホンをビス止めなど可能とする領域を作るための補強板とが取り付けられている。前記背面部の下部には、配線などを通過させる開口が形成されている。

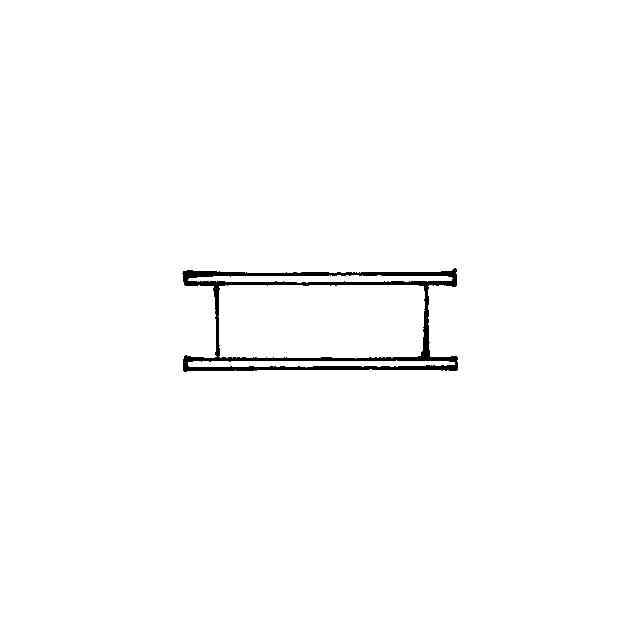

意匠の説明底面図は平面図と、左側面図は右側面図と、それぞれ同一に表れる。参考斜視図は、試作品の写真であって、地表上に表れる部分に限った高さのものとなっている。

関連意匠
