発行日2025-03-31
公報種別意匠公報(S)
登録番号1794729
登録日2025-03-21
意匠に係る物品けらば包み用下地金具
意匠分類L4-520(建築用構成品)
出願番号2024006707
出願日2024-03-30
意匠権者株式会社セキノワークス,株式会社長谷川工業所
代理人個人

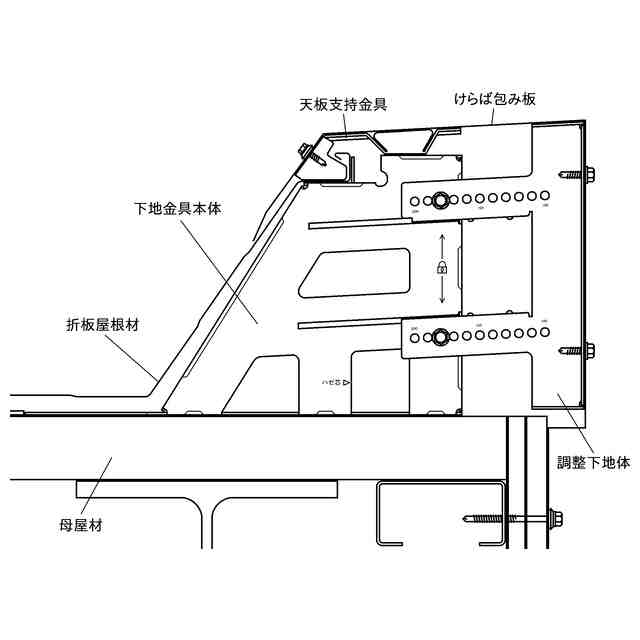

意匠に係る物品の説明本物品は、折板屋根材の端部の山部を覆うけらば包み板を支持するけらば包み用下地金具であって、タイトフレームと並設状態で母屋材に固定される下地金具本体と、この下地金具本体の上部に着脱自在に取付けられてけらば包み板の天板部を支持する天板支持金具と、前記下地金具本体に取付けられて前記けらば包み板の外側板部を支持する調整下地体とから構成されていると共に、前記調整下地体は、前記下地金具本体の板面に設けられているスライド用スリットにスライド移動自在且つ位置決め(ビス止め)固定可能に設けられていて、使用状態を示す参考図のように、現場のけらば幅に応じて調整下地体をスライド位置調整することにより、現場に応じた大きさのけらば包み板の下地として使用可能なけらば包み用下地金具である。また、調整下地体による幅調整が不要な現場では、調整下地体を取り外して使用することもできる。

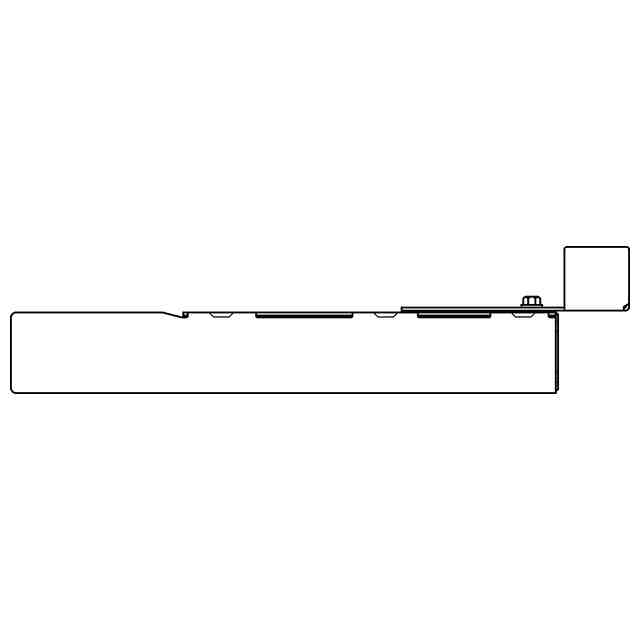

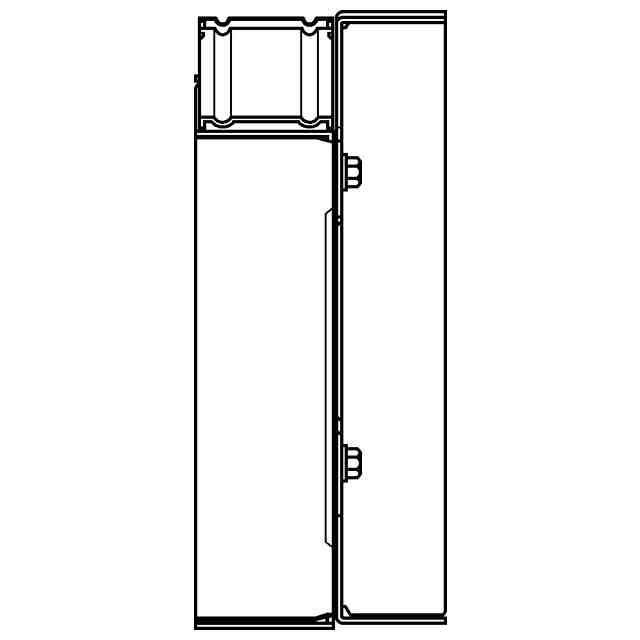

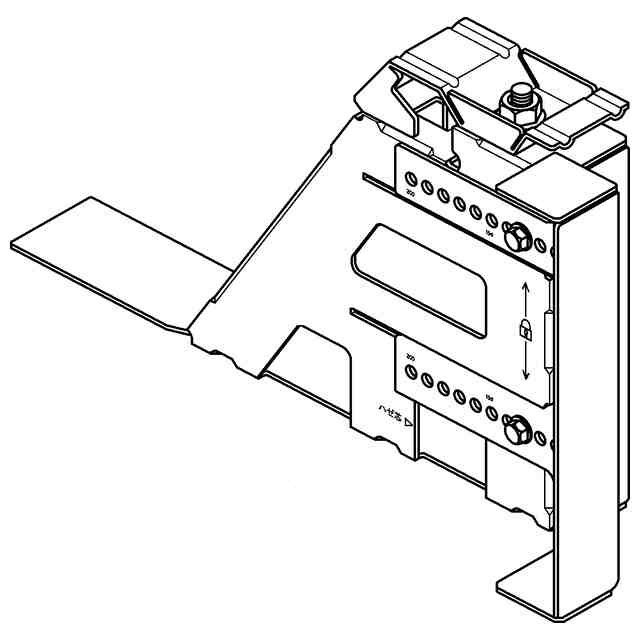

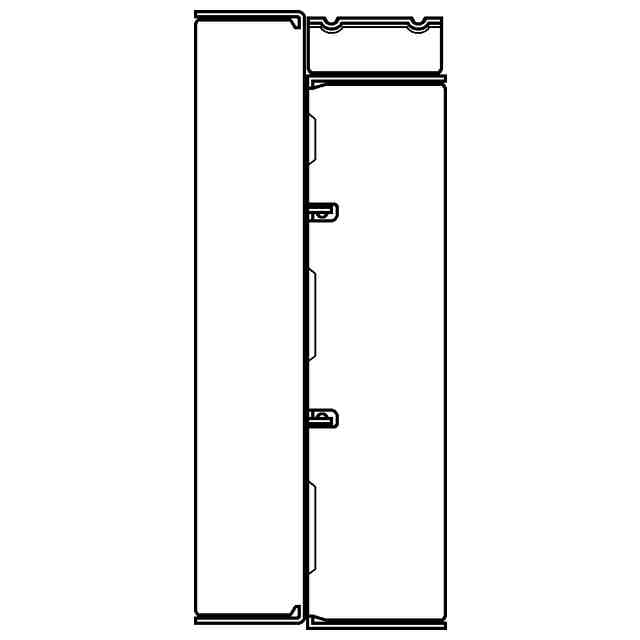

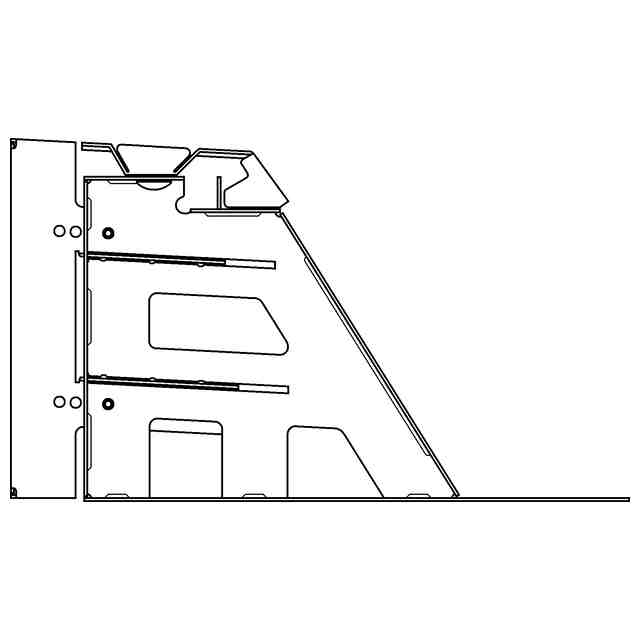

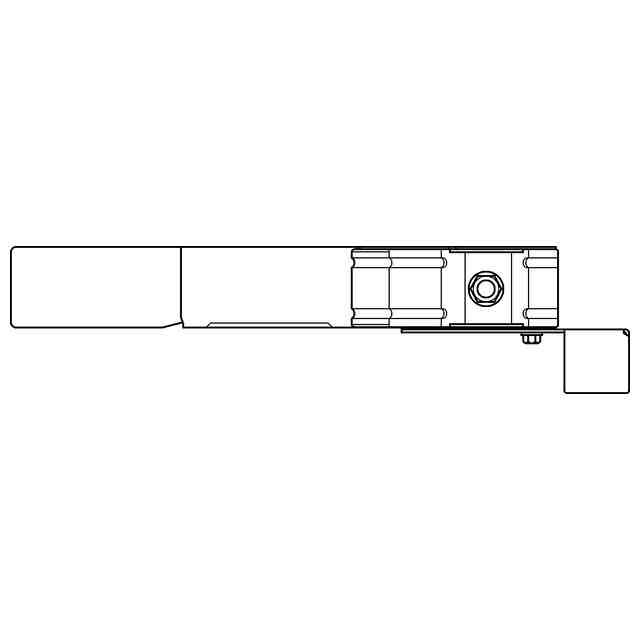

意匠の説明各図において表された細線は、いずれも立体形状を示すためのものである。

関連意匠
