発行日2025-04-14
公報種別意匠公報(S)
登録番号1795999
登録日2025-04-04
意匠に係る物品屋根用取付金具
意匠分類L4-520(建築用構成品)
出願番号2024018154
出願日2024-08-30
意匠権者株式会社サカタ製作所
代理人個人,個人,個人,個人,個人

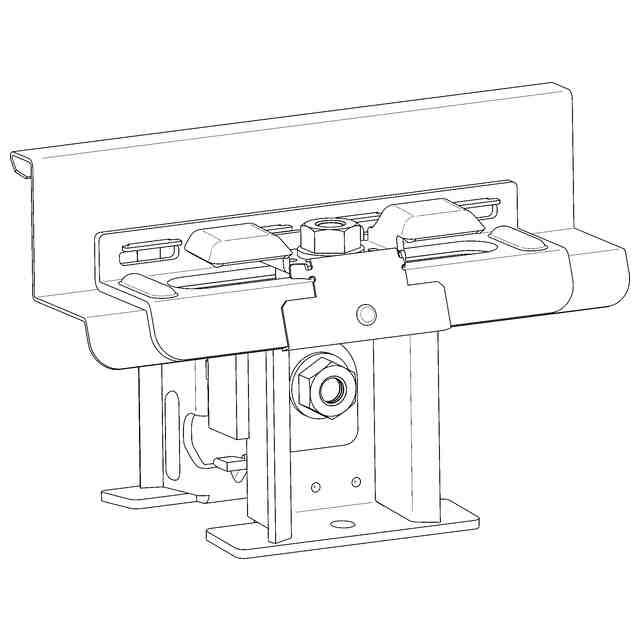

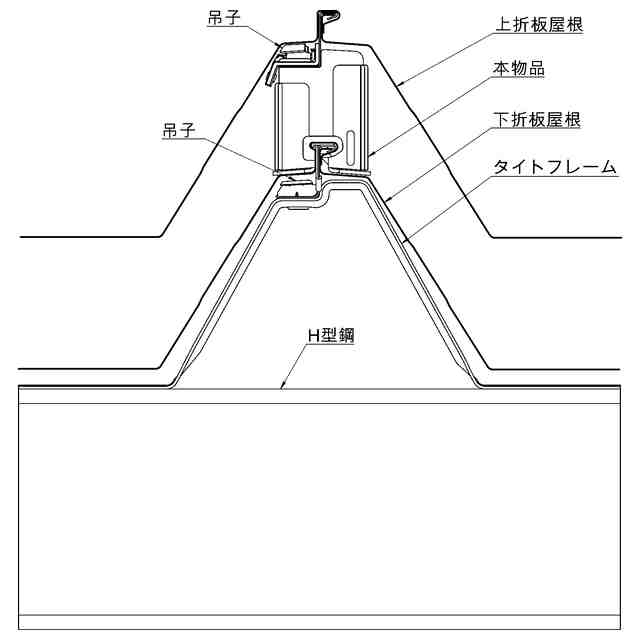

意匠に係る物品の説明本物品は、屋根下地(例えば、下折板屋根)に被取付部材(例えば、吊子および上折板屋根)を取り付けるための取付金具である。本物品は、本体と、本体上に配置されている断熱樹脂部材と、断熱樹脂部材内に収容されている剛性部材とを備えている。本物品の本体は、使用状態参考図1に示されるように、屋根下地のハゼ部を挟み込むように設置される。本物品の上には、使用状態参考図1および使用状態参考図2に示されるように、固定部材を用いて被取付部材を設置および固定することが可能である。本物品の剛性部材が、被取付部材が断熱樹脂部材および剛性部材の上に配置されて本物品に固定されるときに生じる応力の少なくとも一部を受け止めることによって、本物品への被取付部材の固定を安定させることが可能である。

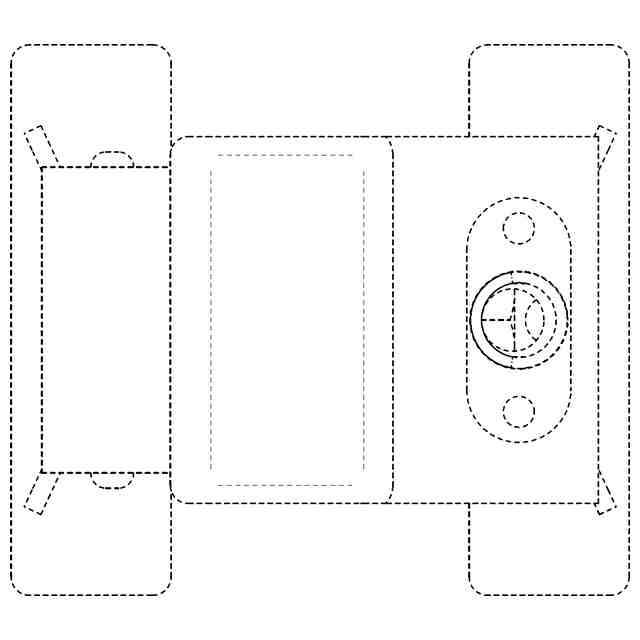

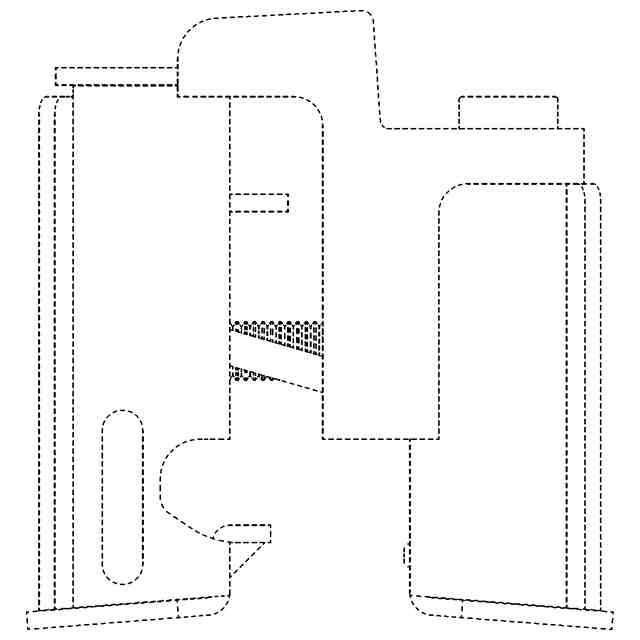

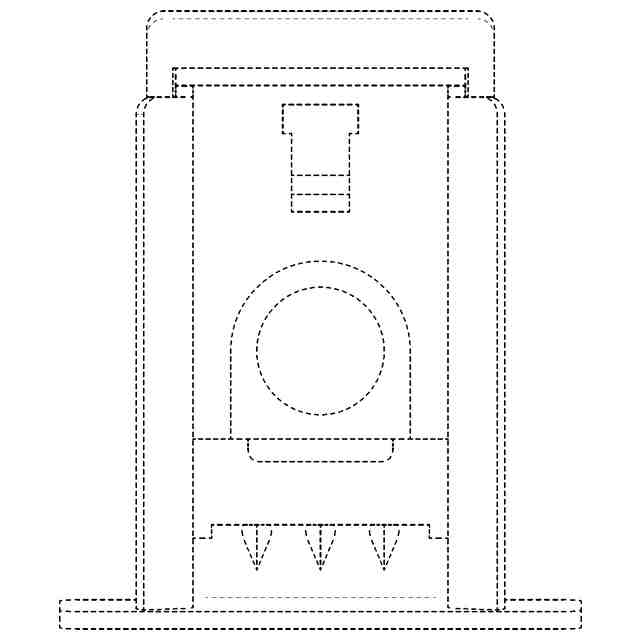

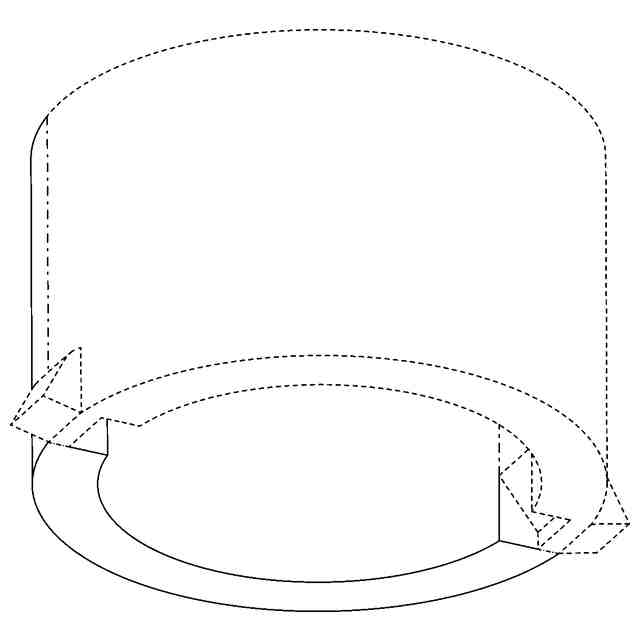

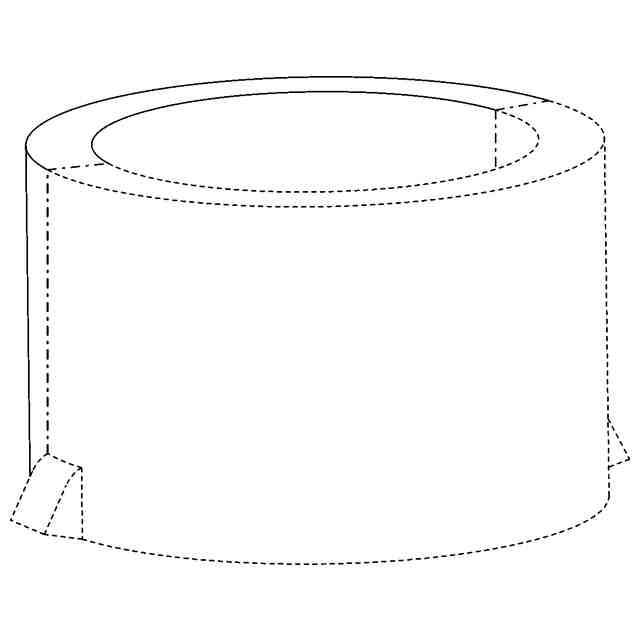

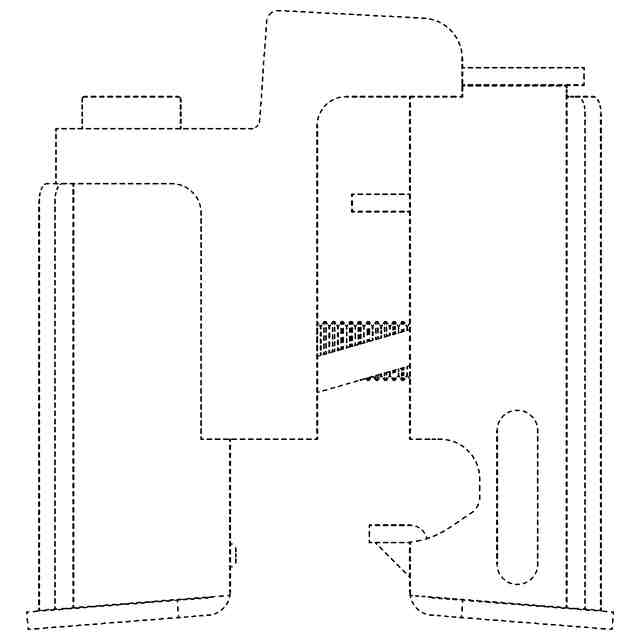

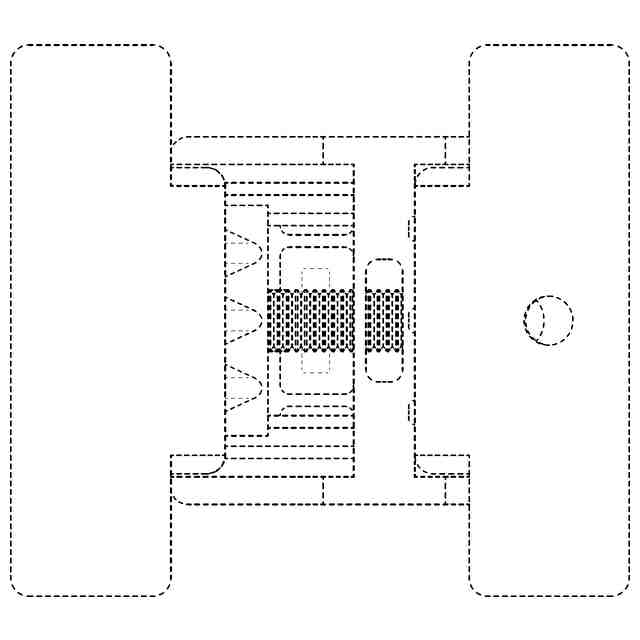

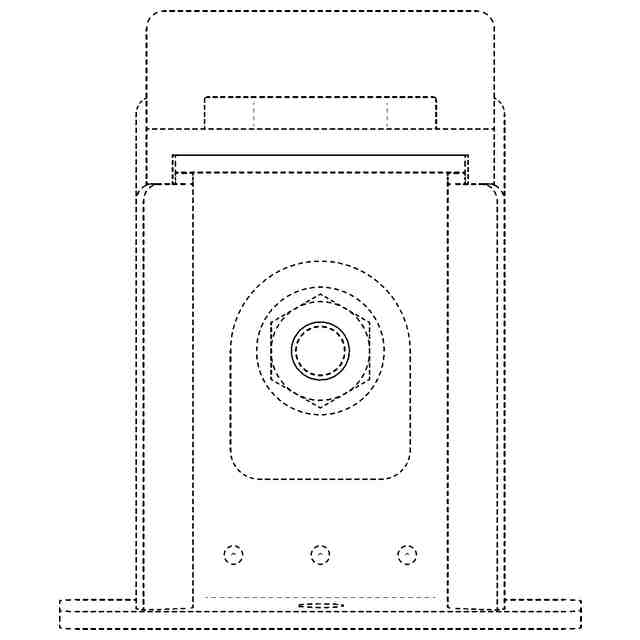

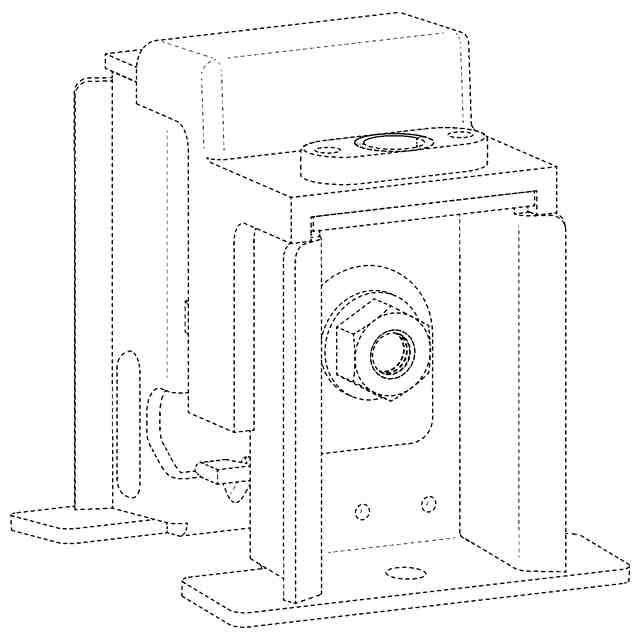

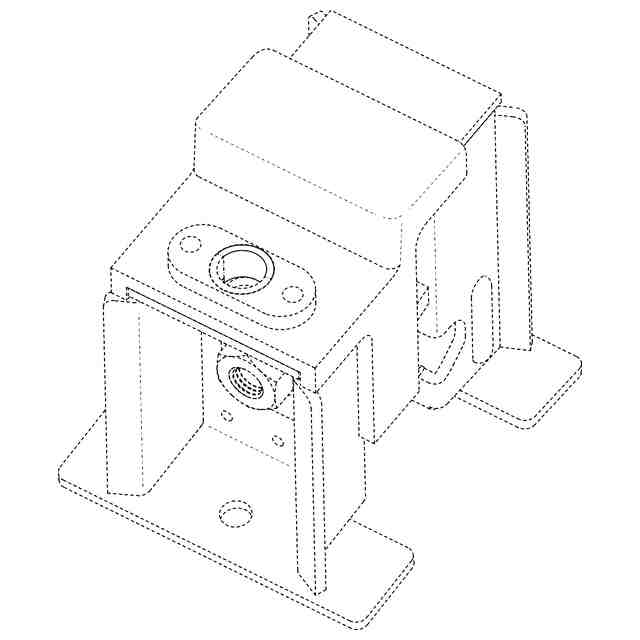

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図中に表された細線はいずれも立体表面の形状を表す線であり、意匠の模様を構成するものではない。

関連意匠
