発行日2025-09-22
公報種別意匠公報(S)
登録番号1808927
登録日2025-09-11
意匠に係る物品改修金具
意匠分類L4-520(建築用構成品)
出願番号2025009137
出願日2025-05-09
意匠権者株式会社サカタ製作所
代理人

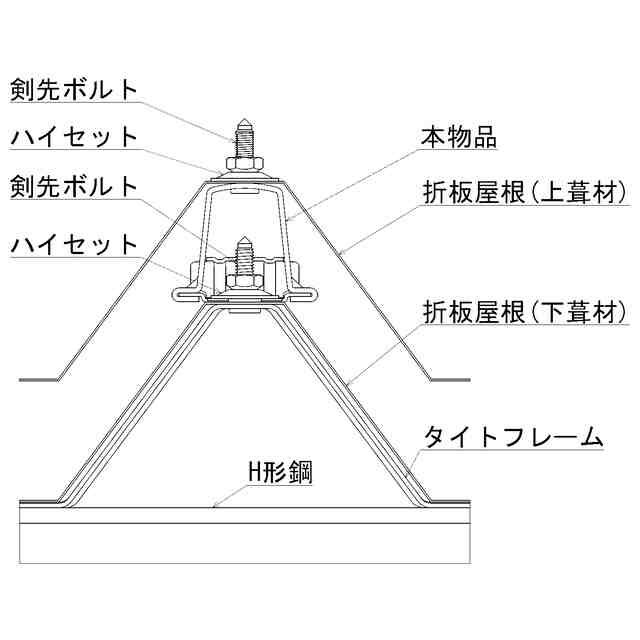

意匠に係る物品の説明本物品は、屋根の改修金具である。例えば古くなった既存の重ね式折板屋根の上に、新規の重ね式折板屋根をかぶせて改修する際に使用する。前記事例の場合、使用状態を示す参考図に示すように、本物品を既存の折板屋根(下葺材)を固定するハイセットと既存の折板屋根(下葺材)の上面との間に差し込み、既存の折板屋根(下葺材)の上に本物品を設置し固定する。その後、本物品上部の剣先ボルトに新規の折板屋根(上葺材)を貫通させ、ハイセットを使用して新規の折板屋根(上葺材)を固定する。尚、用途や使用方法は前記事例に限定されるものではなく、前記事例以外の用途や使用方法で使用することも可能である。

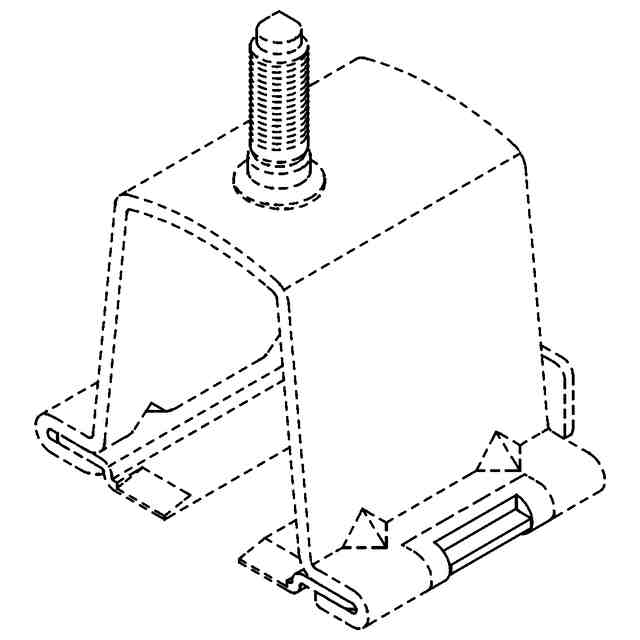

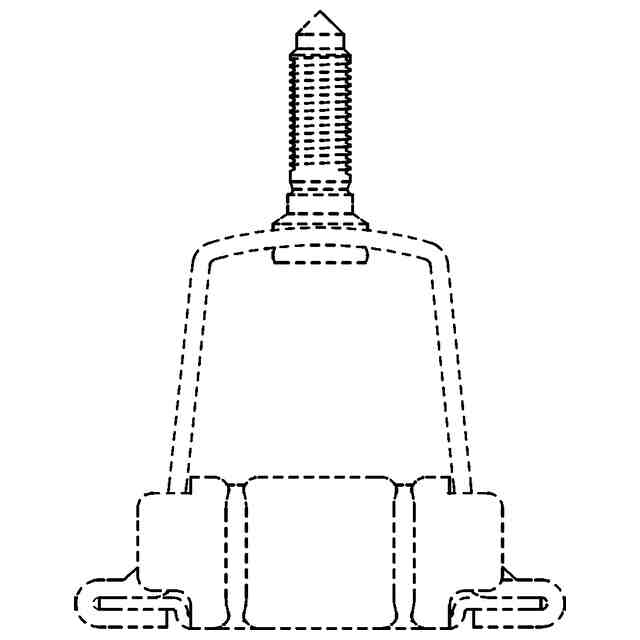

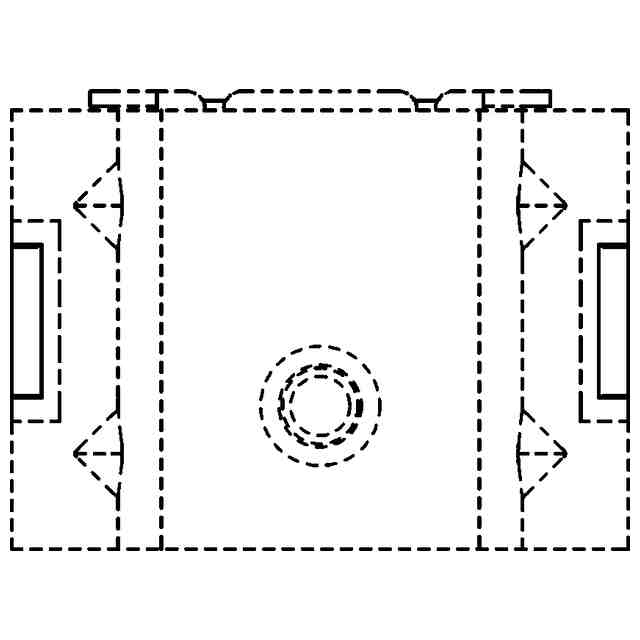

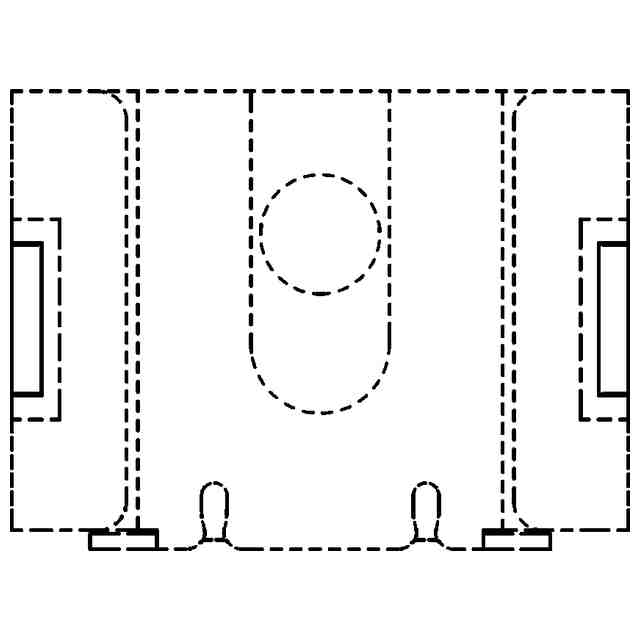

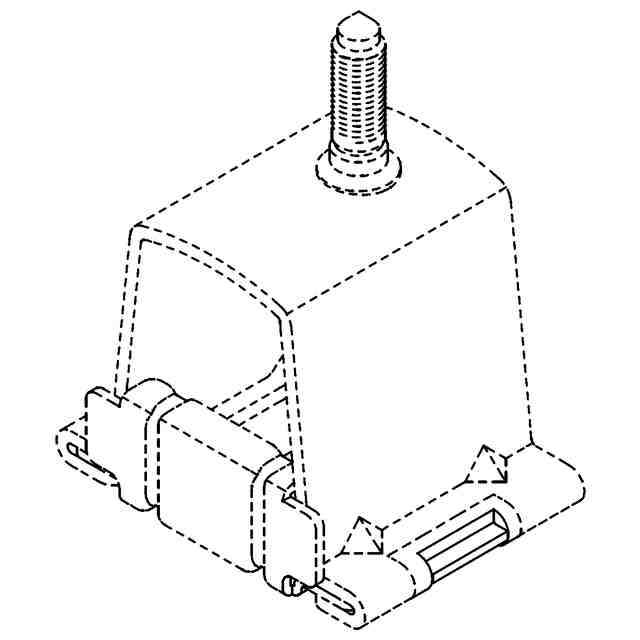

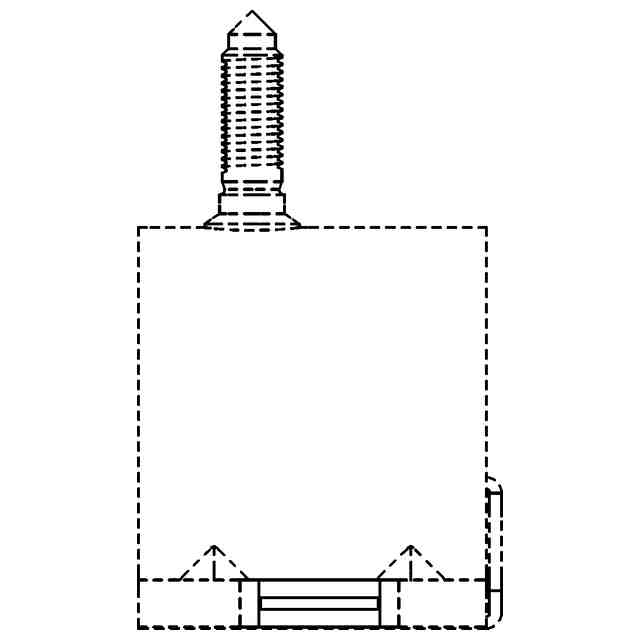

意匠の説明破線部分を除いた実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分と、その他の部分との境界のみを示す線である。右側面図と左側面図は対称の為、左側面図を省略する。

関連意匠
