発行日2025-05-12
公報種別意匠公報(S)
登録番号1798183
登録日2025-04-30
意匠に係る物品シール部材
意匠分類K9-1191(産業用機械器具汎用部品及び付属品)
出願番号2024001065
出願日2024-01-22
意匠権者三和テクノ株式会社
代理人個人

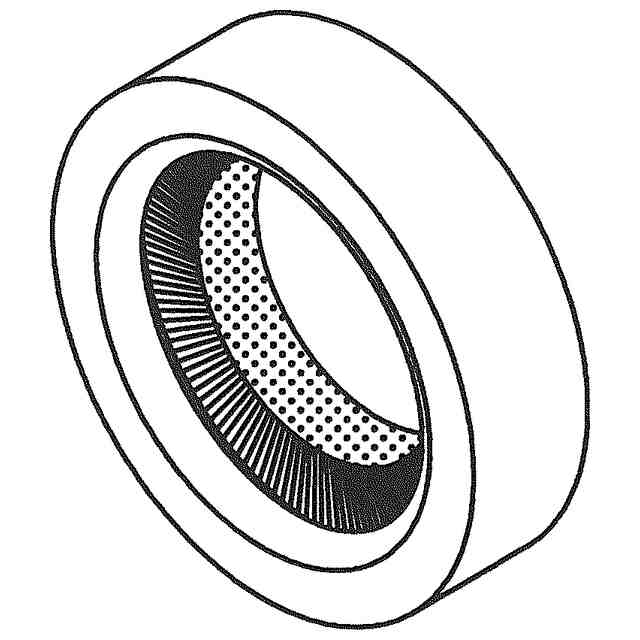

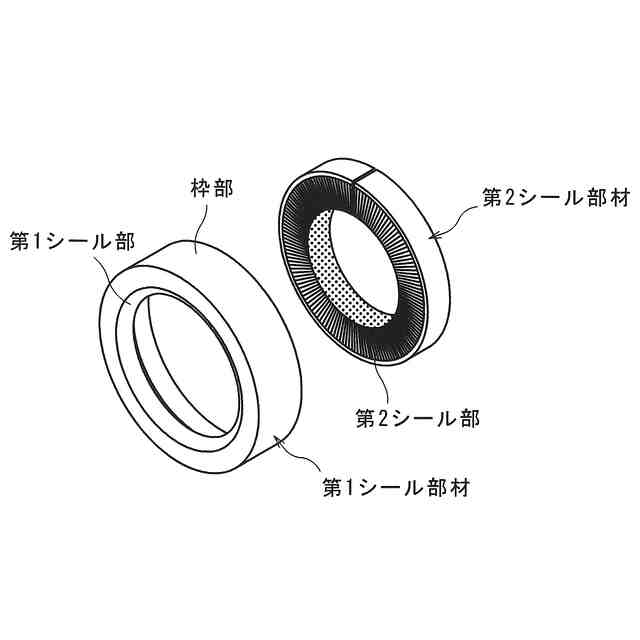

意匠に係る物品の説明本物品は、シャフト等の軸部材に摺動可能に取り付けられるシール部材である。本物品は、参考斜視図2に示すように、枠部と枠部の中心軸方向の一端部に設けられる第1シール部とを有する第1シール部材と、枠部の中心軸方向の他端部において枠部内に配置される第2シール部材とのユニットとして構成される。第1シール部材は、枠部と第1シール部とが一体的に形成された筒部材である。第1シール部材は、例えば樹脂製またはゴム製である。第2シール部材は、軸部材に接触する第2シール部を有する。第2シール部は、例えば多数の繊維を含んでいる。

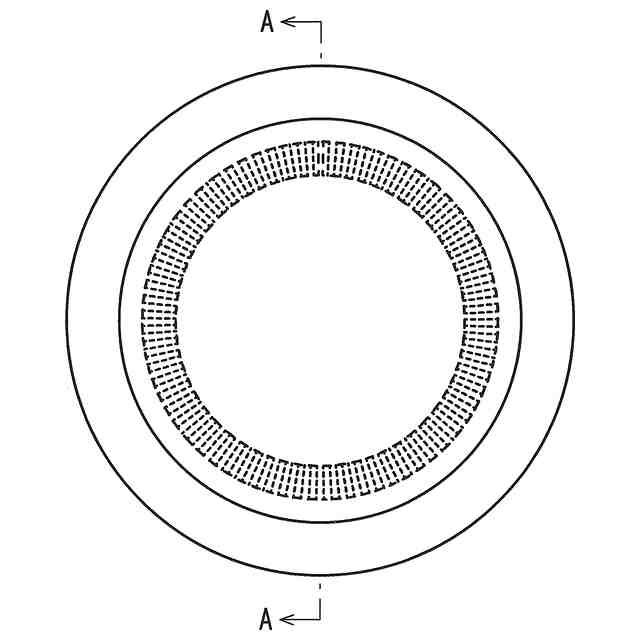

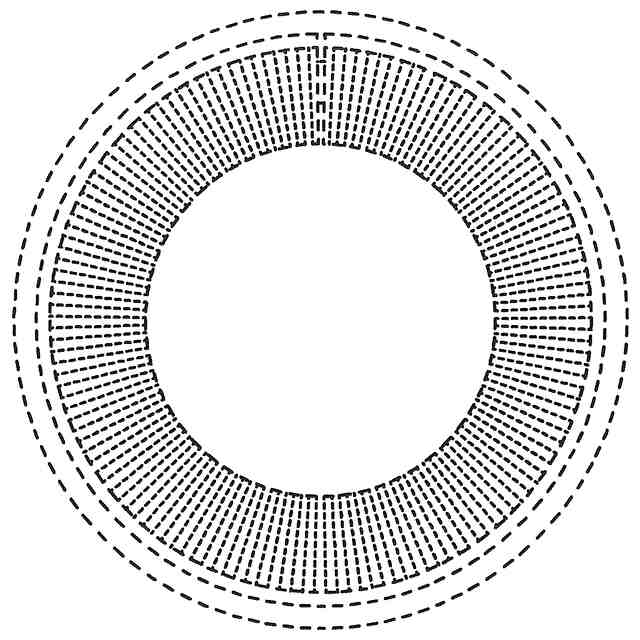

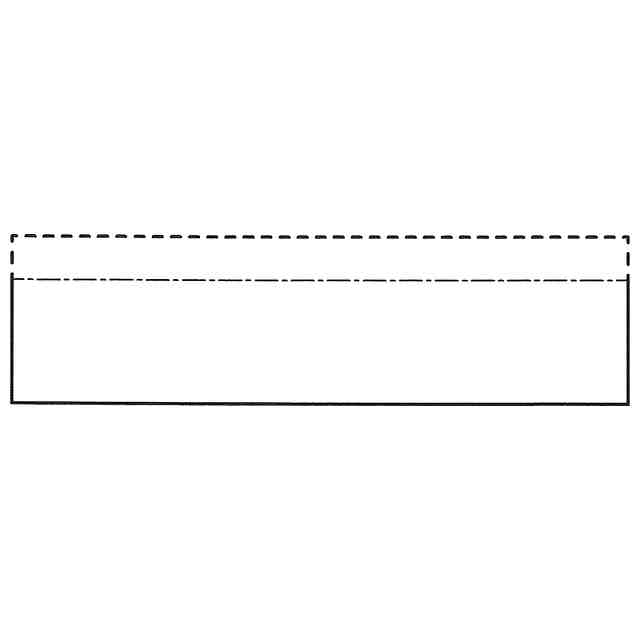

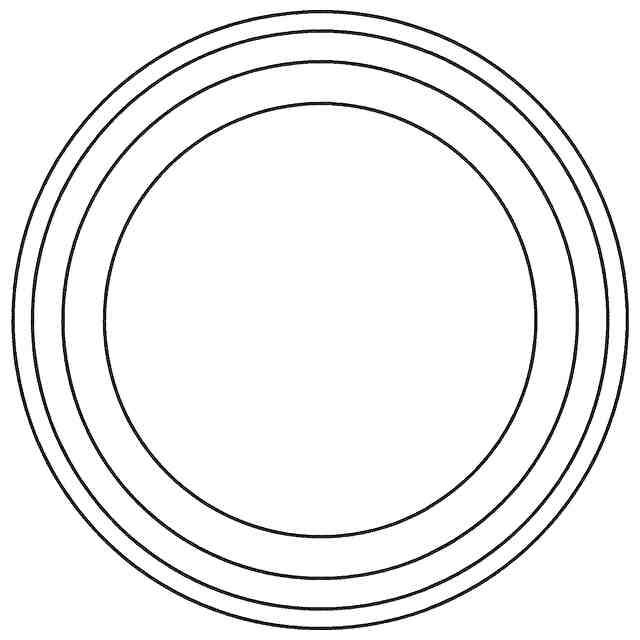

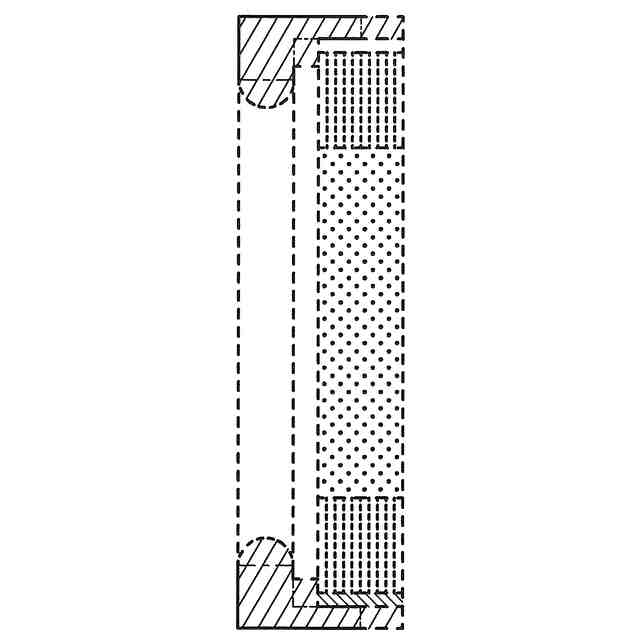

意匠の説明A-A線断面図を含めて、実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。底面図、右側面図および左側面図は平面図と同一に表れるので省略する。
この意匠をJ-PlatPatで参照する
