発行日2025-06-03
公報種別意匠公報(S)
登録番号1800111
登録日2025-05-26
意匠に係る物品水切りかご
意匠分類C5-4560(飲食用容器又は調理用容器)
出願番号2024013953
出願日2024-07-05
意匠権者和平フレイズ株式会社
代理人個人

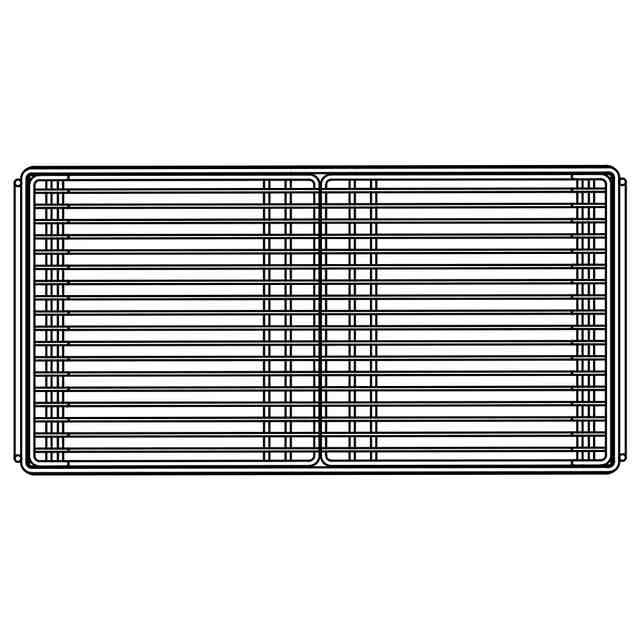

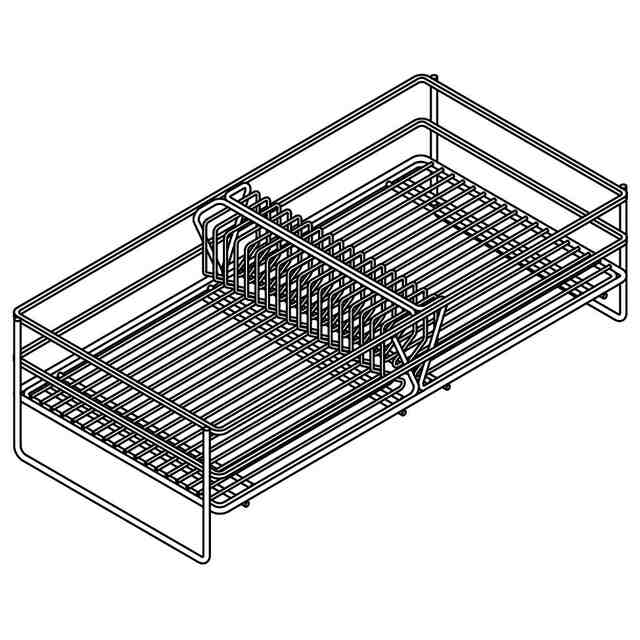

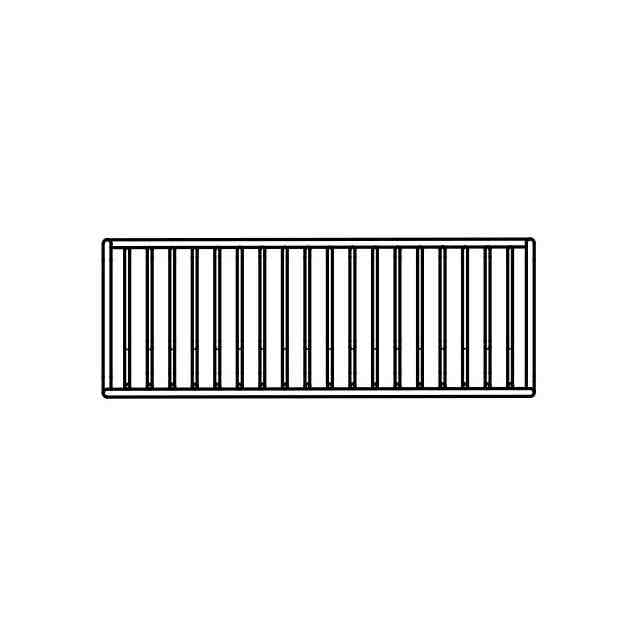

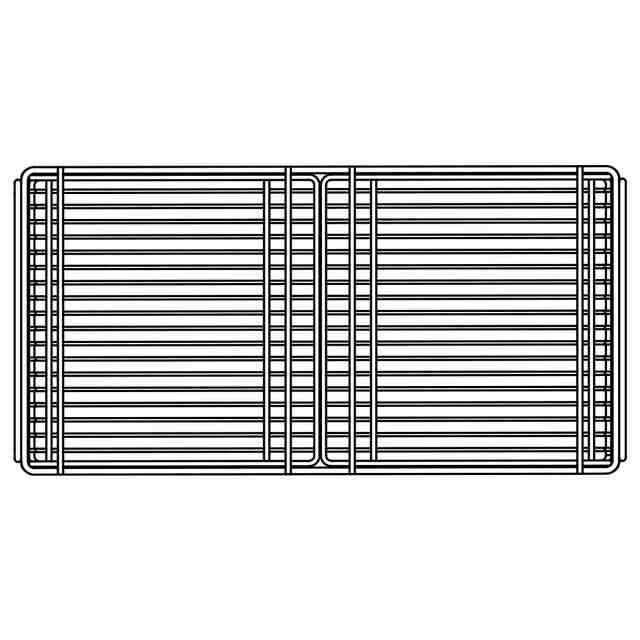

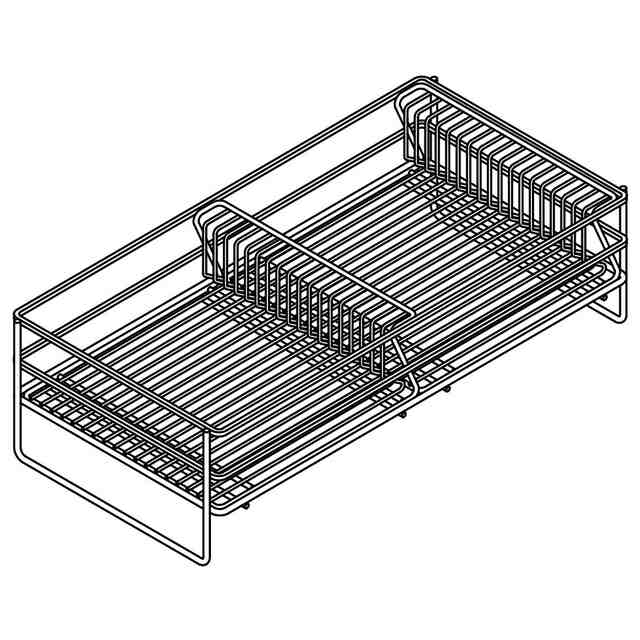

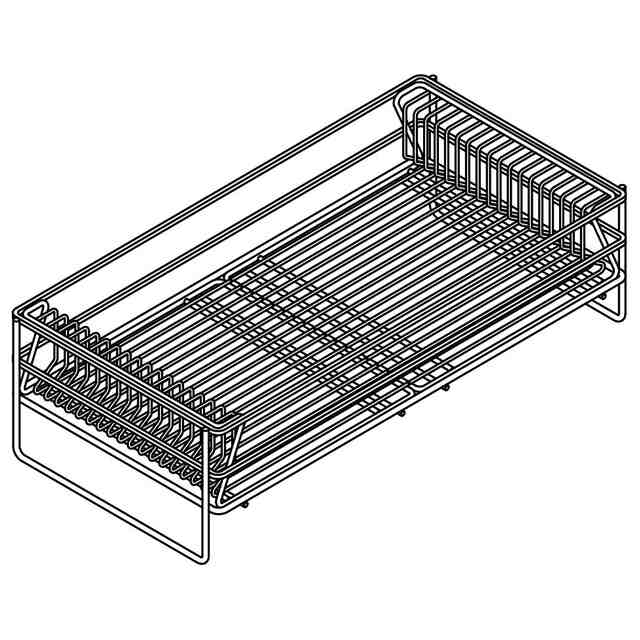

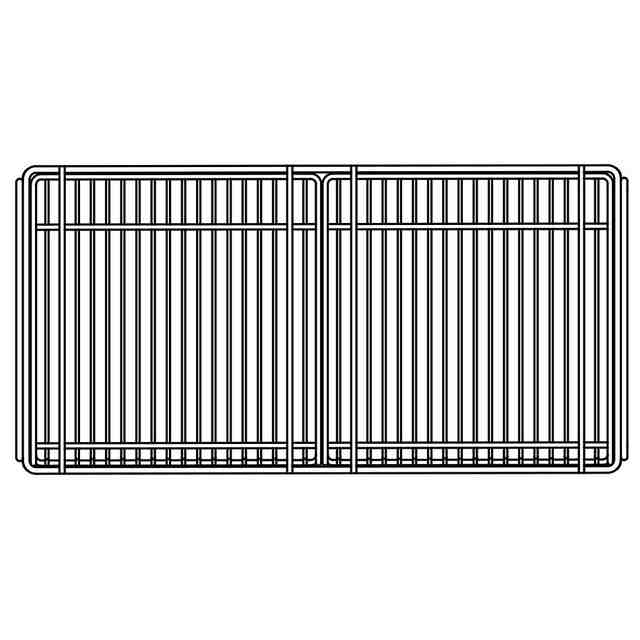

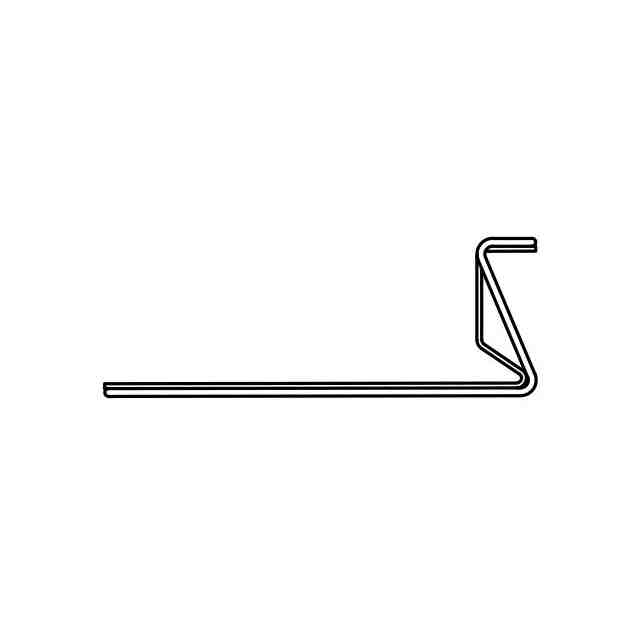

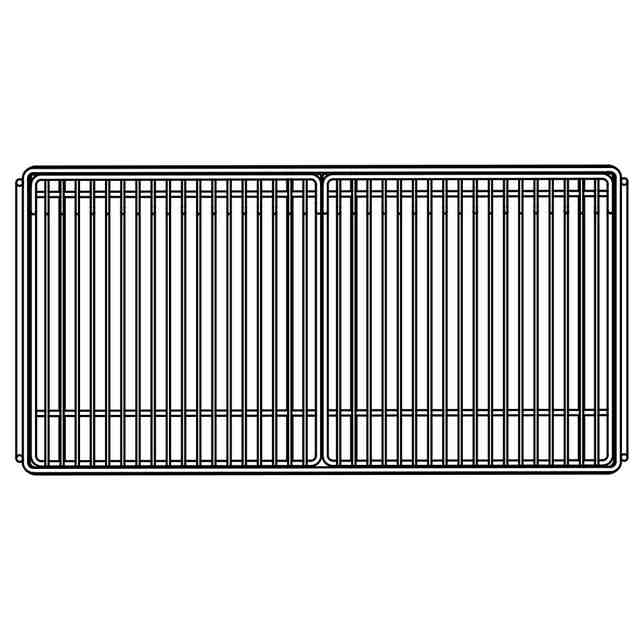

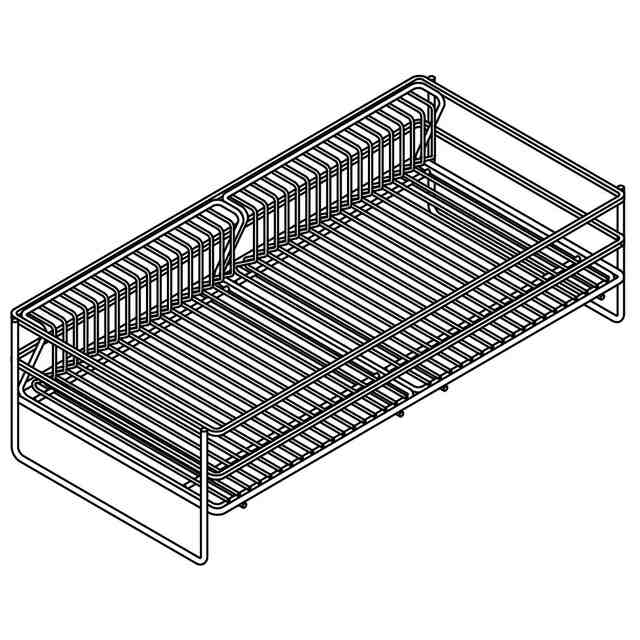

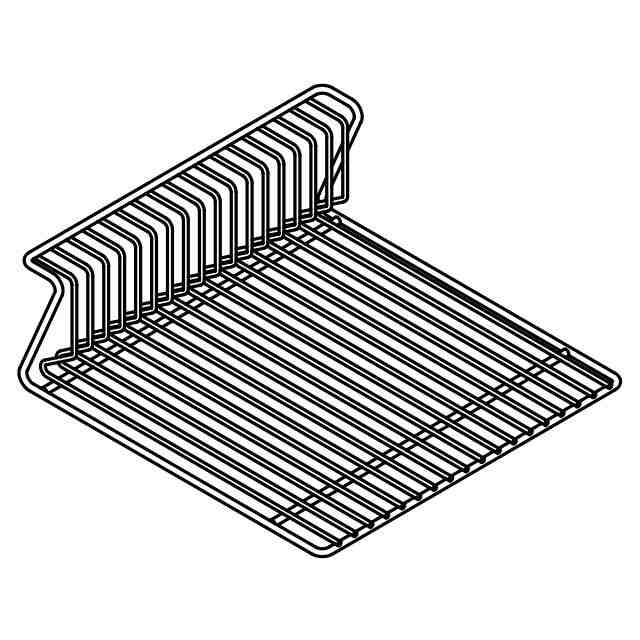

意匠に係る物品の説明本物品は、台所のシンク周りで用いる食器類の水切りかごである。本物品はワイヤー状の横長矩形枠を成す本体と、本体上に並置可能な2つの水切り部品とを備える。水切り部品は一端がS字状に立ち上がった複数のワイヤーが一定間隔で配置されている。水切り部品は夫々、本体に対して水平に90°毎、その配置を変更することができるため、例えば斜視図1～10に示すように、様々な配置レイアウトを選ぶことができる。斜視図1は、各水切り部品のS字状立ち上がり部を本体の後方側の長辺ワイヤーに沿うように水切り部品を本体に組付けた態様を示す。レイアウト2を示す斜視図2は各水切り部品のS字状立ち上がり部を本体の両側の短辺ワイヤーに沿うように水切り部品を本体に組付けた態様を示す。使用状態を示す参考図1～3に示すように、洗い終わった食器類のサイズ、形状、数量等に応じて水切り部品の配置を変えた上で、食器類の水切りを行うことができる。水切り部品は夫々、本体から取り外せるため、手入れも容易である。

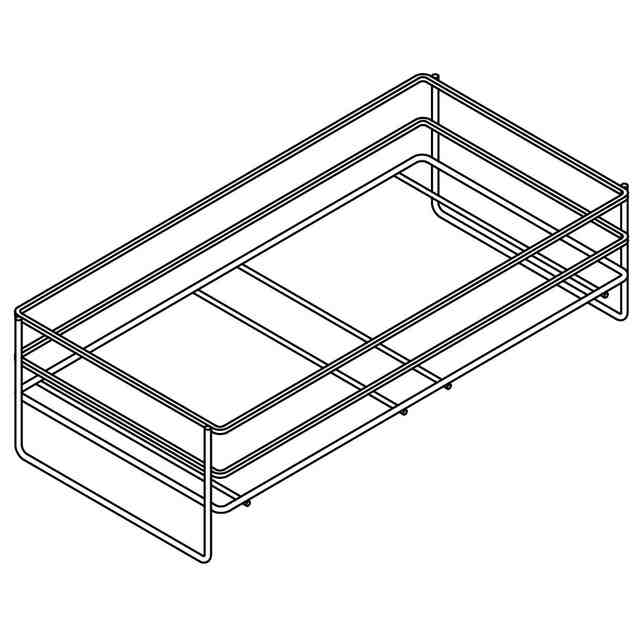

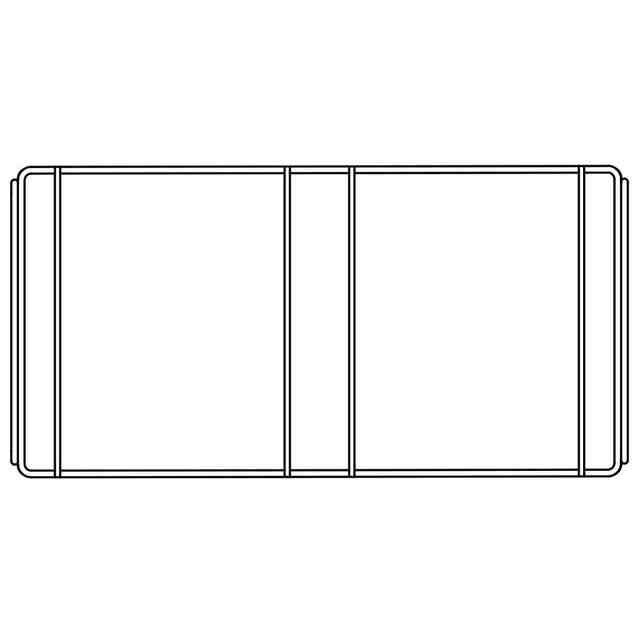

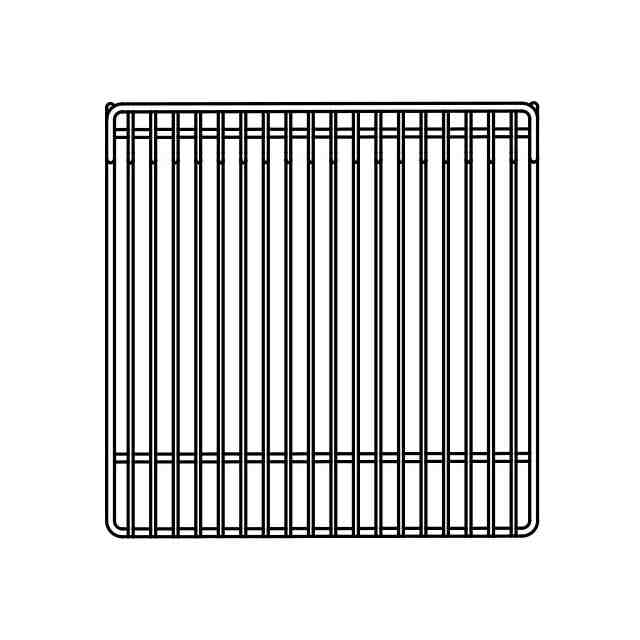

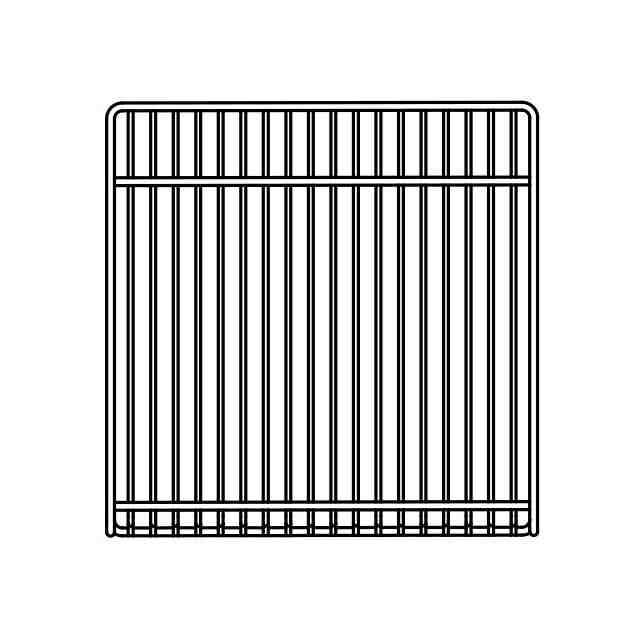

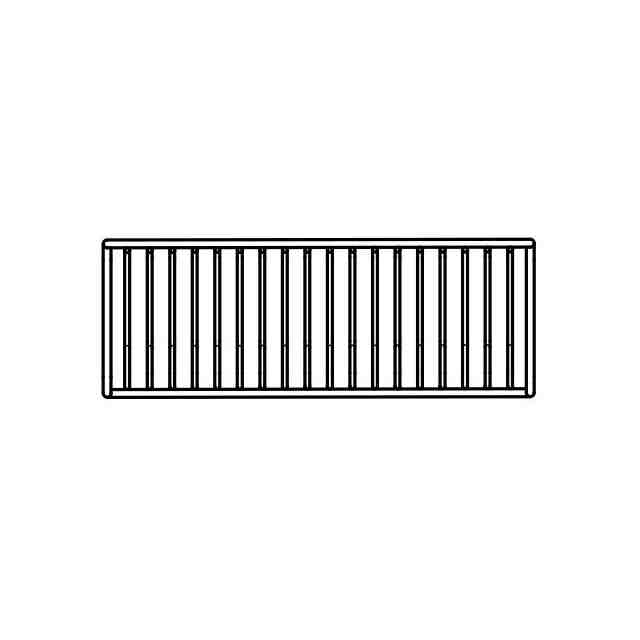

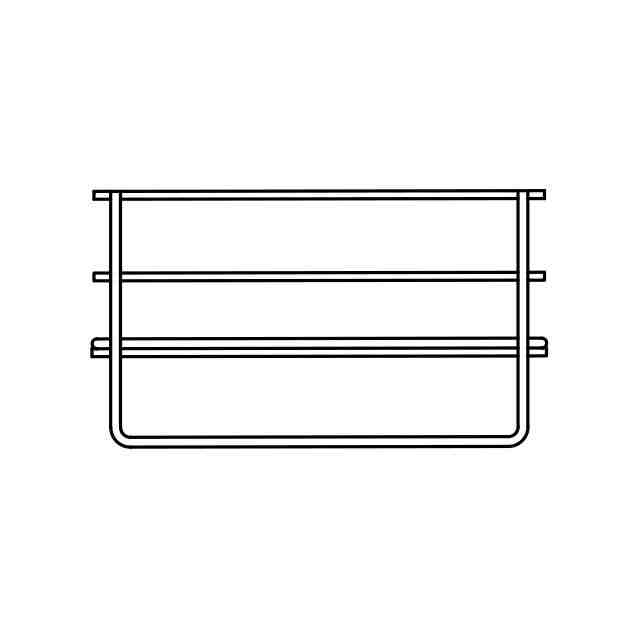

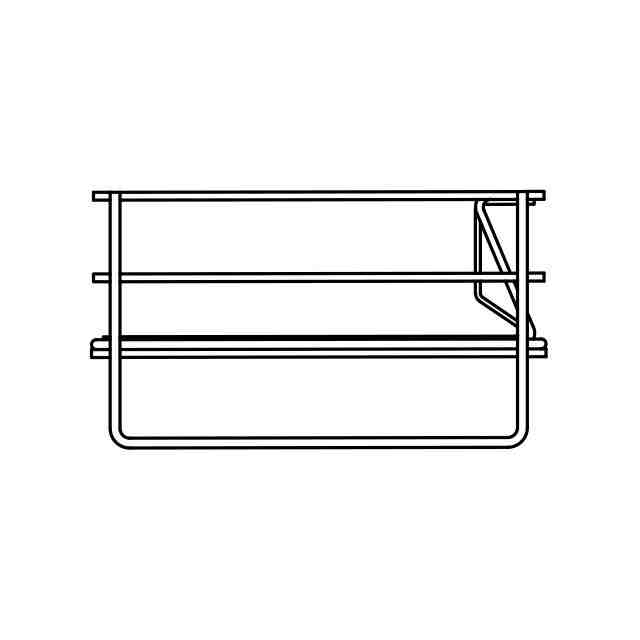

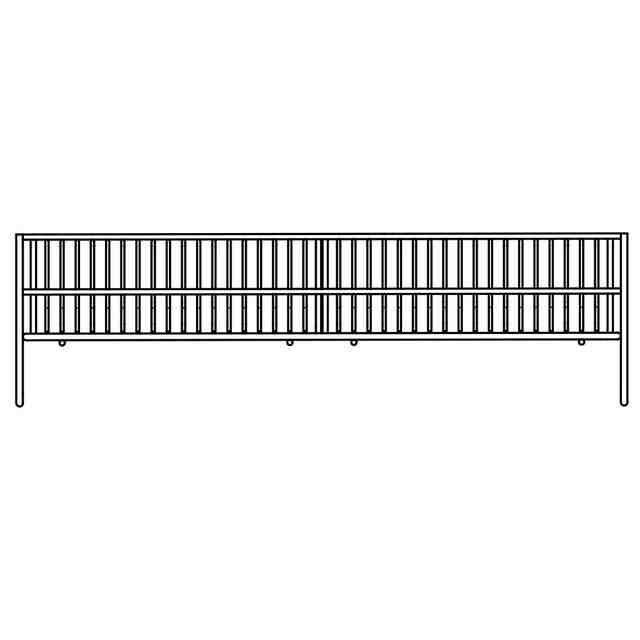

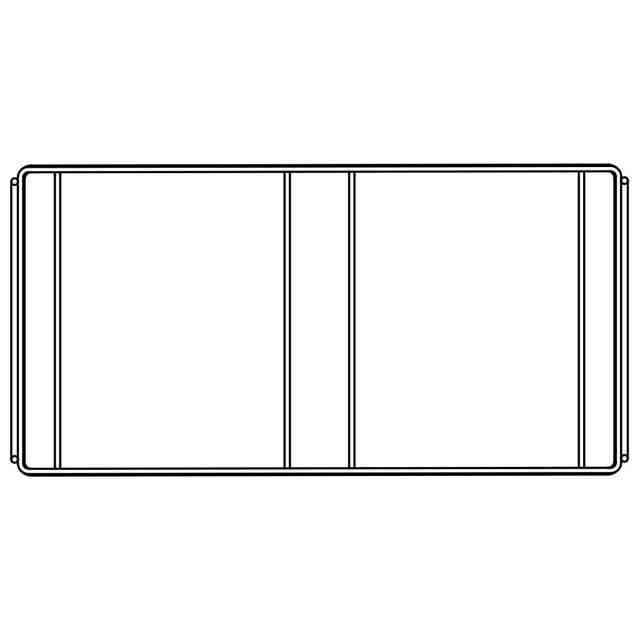

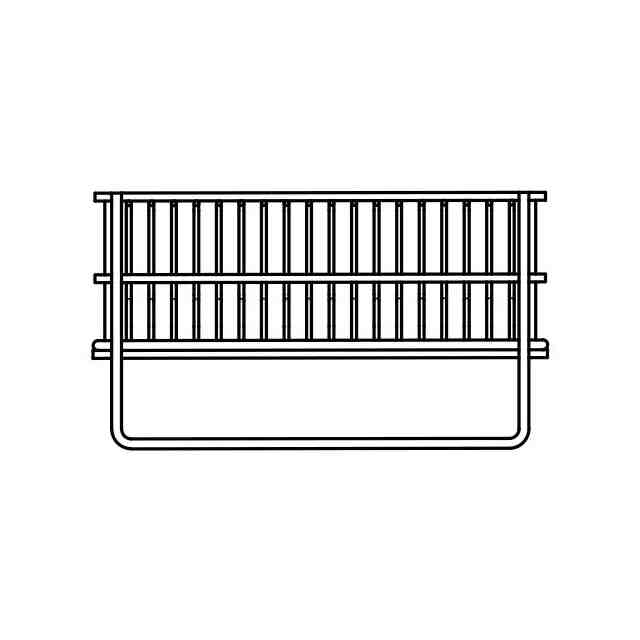

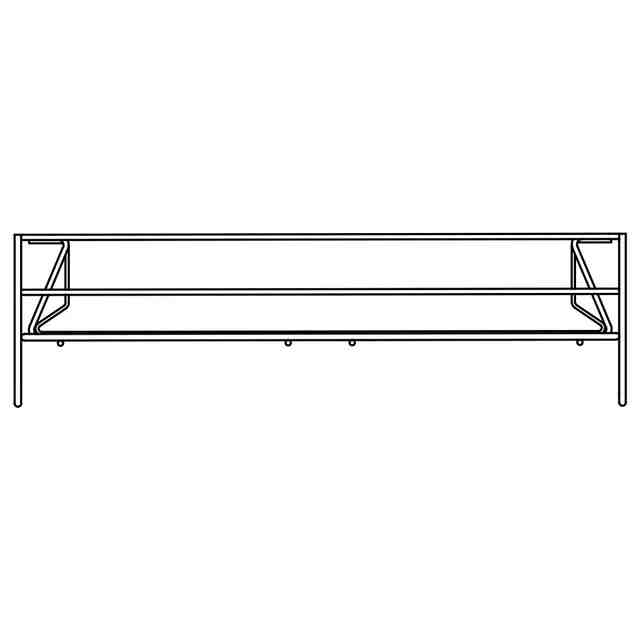

意匠の説明左側面図は右側面図と対称である。水切り部品の左側面図は水切り部品の右側面図と対称である。本体の背面図は本体の正面図と同一である。本体の左側面図は本体の右側面図と同一である。別レイアウト(レイアウト2)を示す背面図は別レイアウト(レイアウト2)を示す正面図と同一である。別レイアウト(レイアウト2)を示す左側面図は別レイアウト(レイアウト2)を示す右側面図と同一である。
