意匠ウォッチ

発行日2025-06-24
公報種別意匠公報(S)
登録番号1801835
登録日2025-06-16
意匠に係る物品水切りかご
意匠分類C5-4560(飲食用容器又は調理用容器)
出願番号2024025721
出願日2024-12-12
意匠権者和平フレイズ株式会社
代理人個人

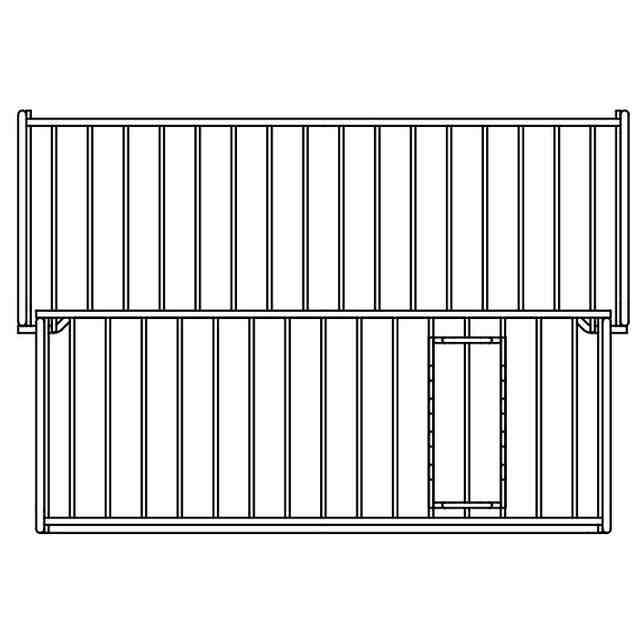

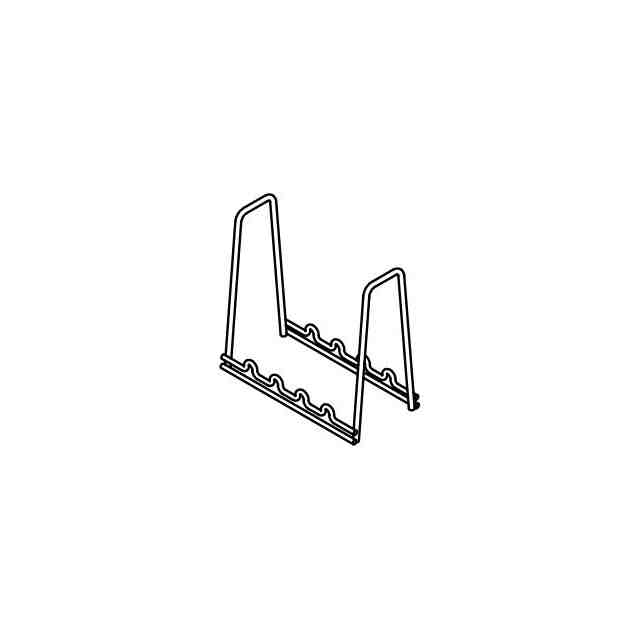

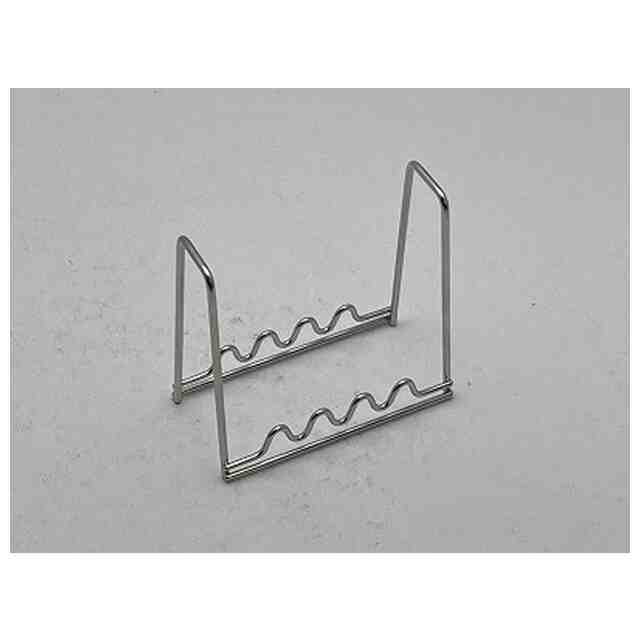

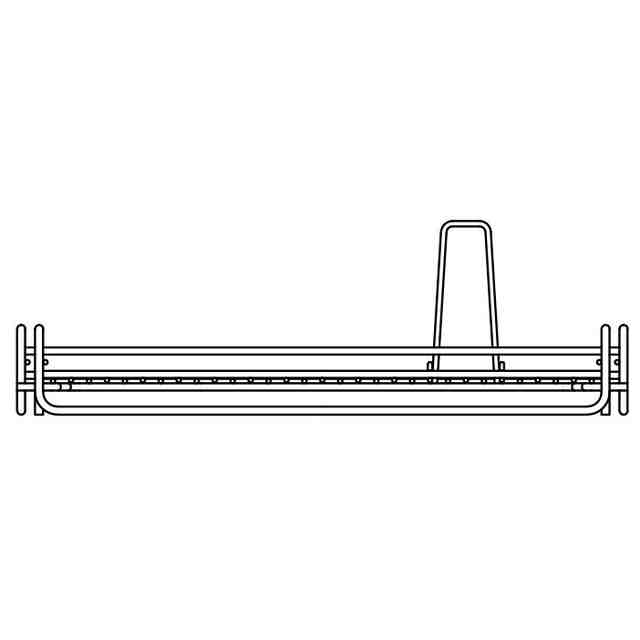

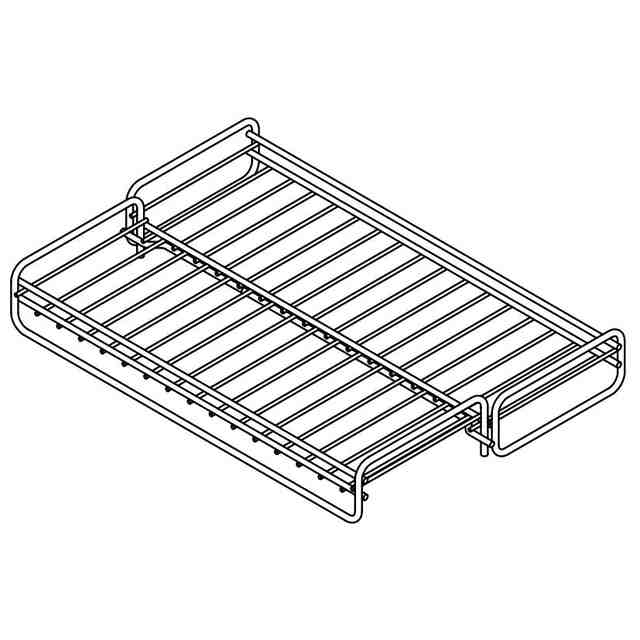

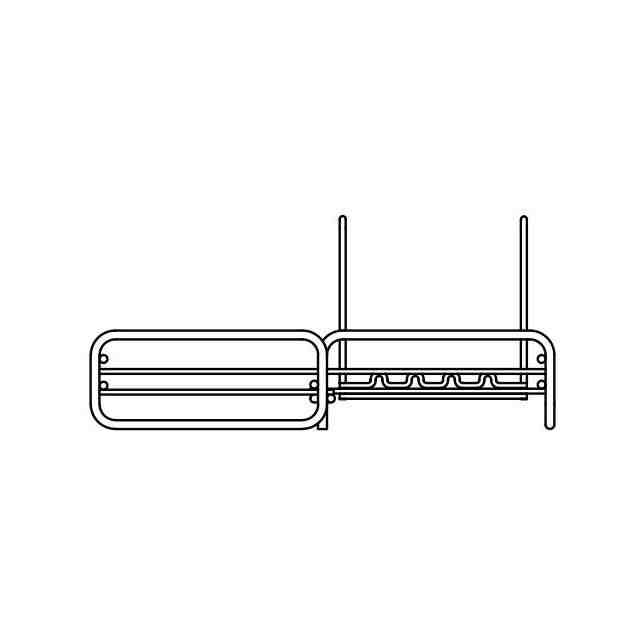

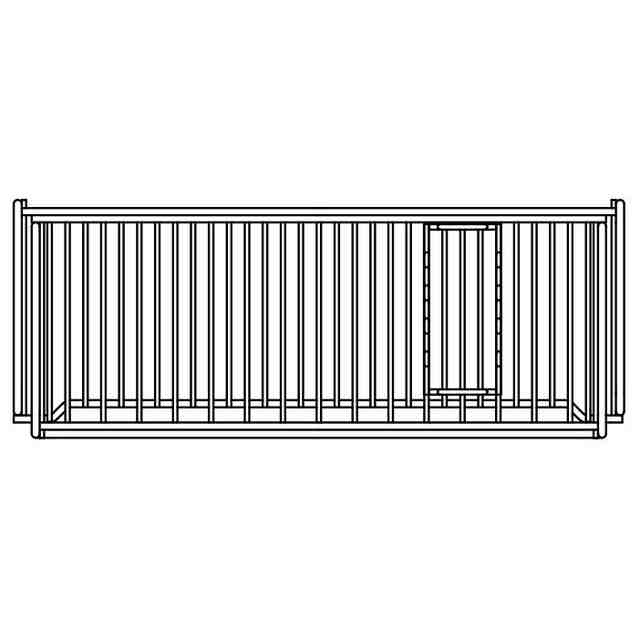

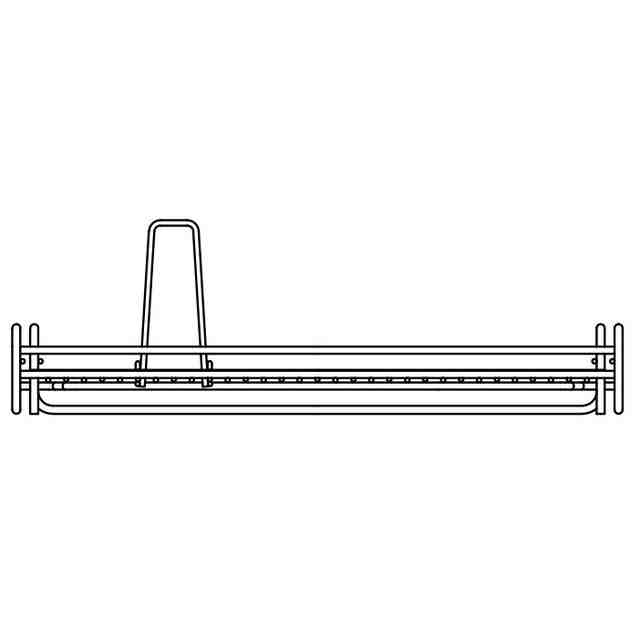

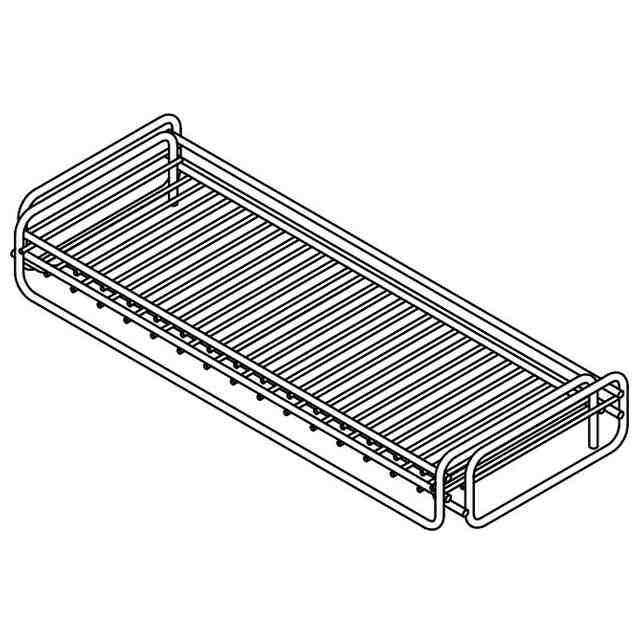

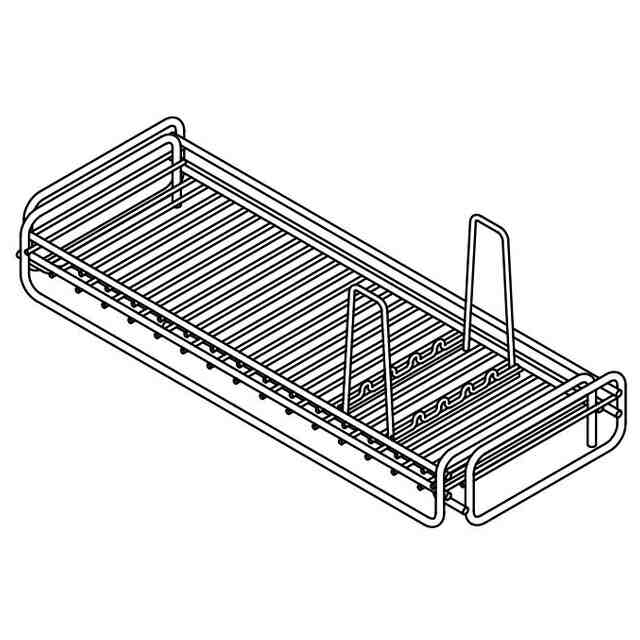

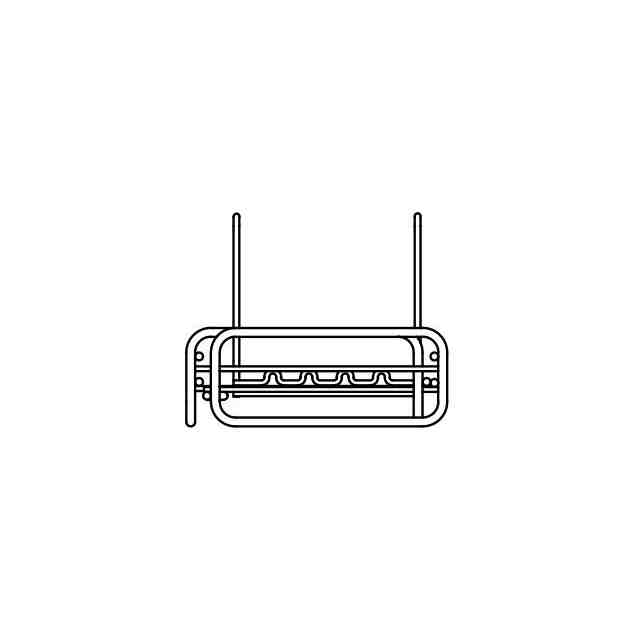

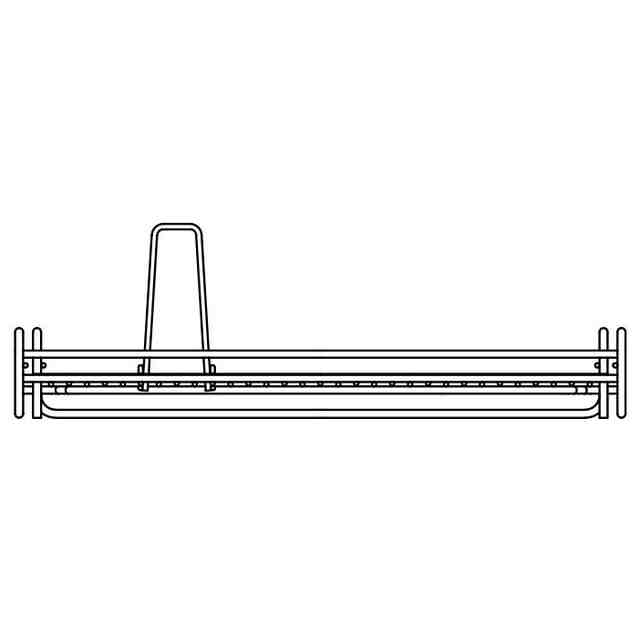

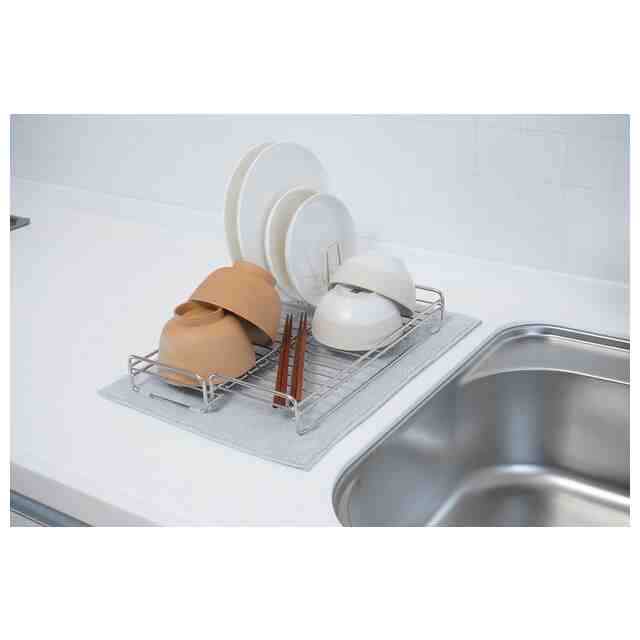

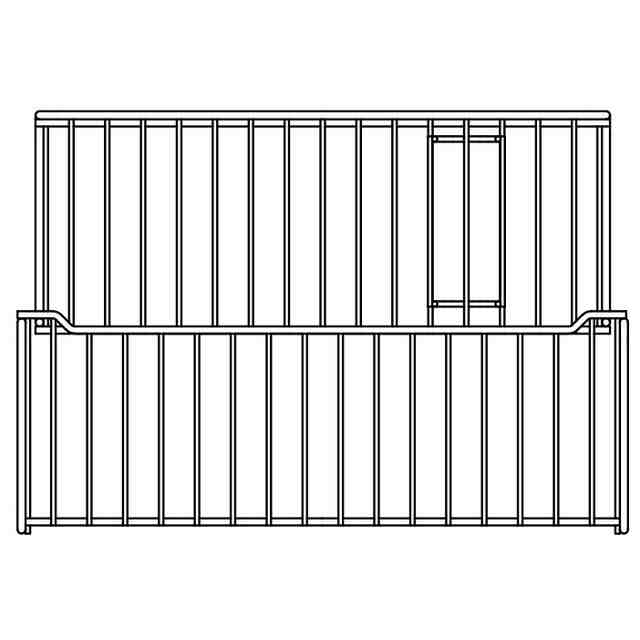

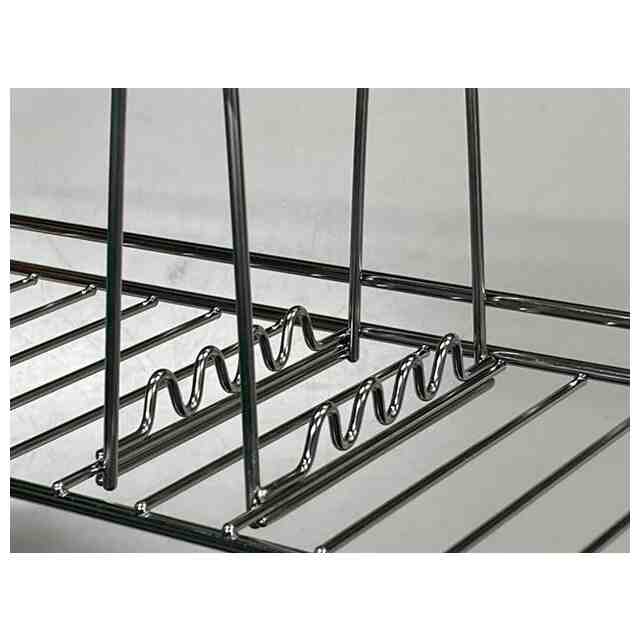

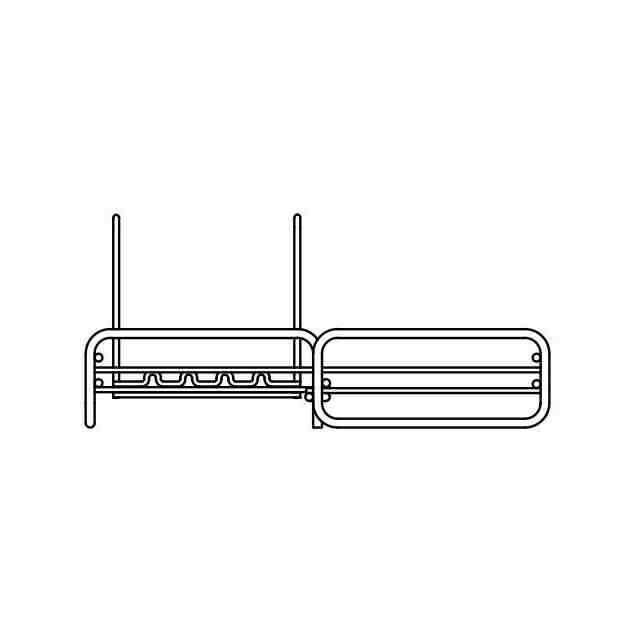

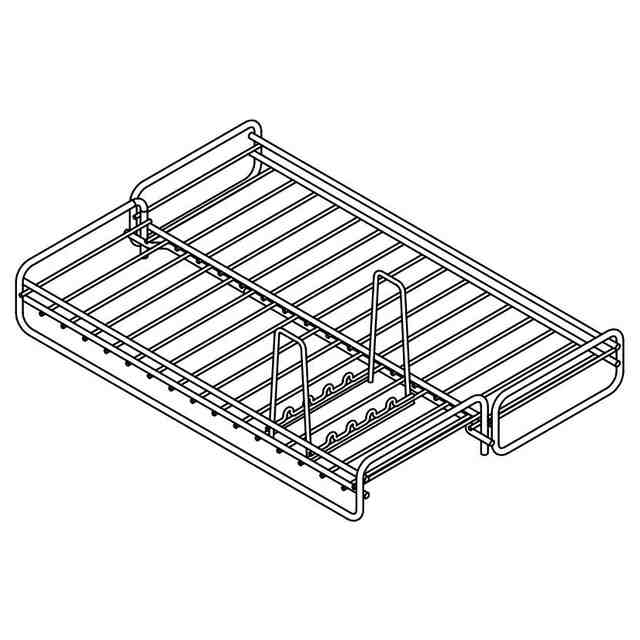

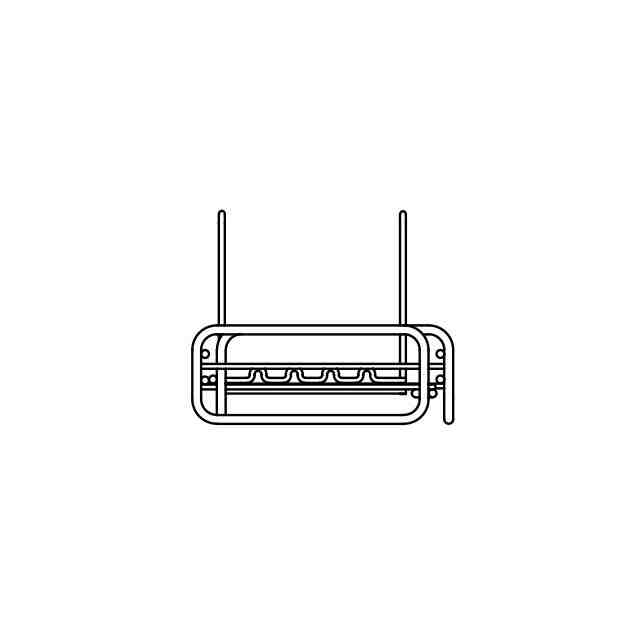

意匠に係る物品の説明本物品は、台所のシンク周りで用いる食器類の水切りかごである。本物品は本体とこの本体に取り付け可能な皿立て部品とを備える。本体は外枠の間に複数の水切り用線材が等ピッチで並置された第1・第2スタンドを備える。第2スタンドは第1スタンドに対して正面視前後方向にスライド可能である。皿立て部品は二本のコの字状線材を底辺線材と皿立て用波状線材とで連結して形成したものである。皿立て部品は第1・第2スタンドの任意の水切り用線材に取り付け可能である。具体的には、使用状態を示す参考図1,2に示すように、底辺線材と皿立て用波状線材とコの字状線材との間に形成された凹部に本体の水切り用線材を係合することで皿立て用部品を本体上に固定する。コの字状線材の両端部は弾性を有する開放端であるため、本体への皿立て用部品の着脱が容易である。また、使用状態を示す参考図5に示すように、本体を縮めた状態で横置きしてその外枠に皿立て部品を引っ掛けて本物品を保管することもできる。

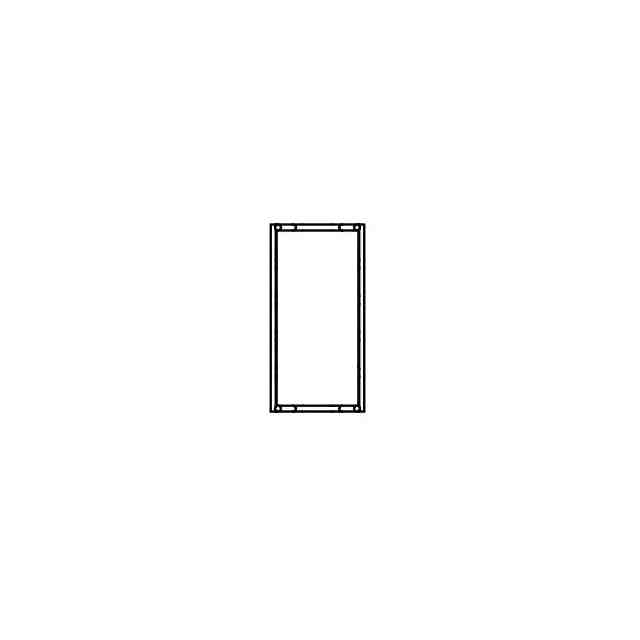

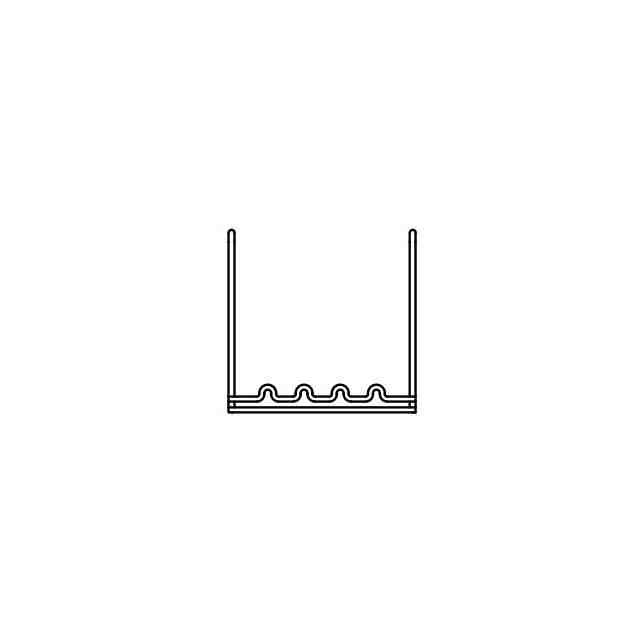

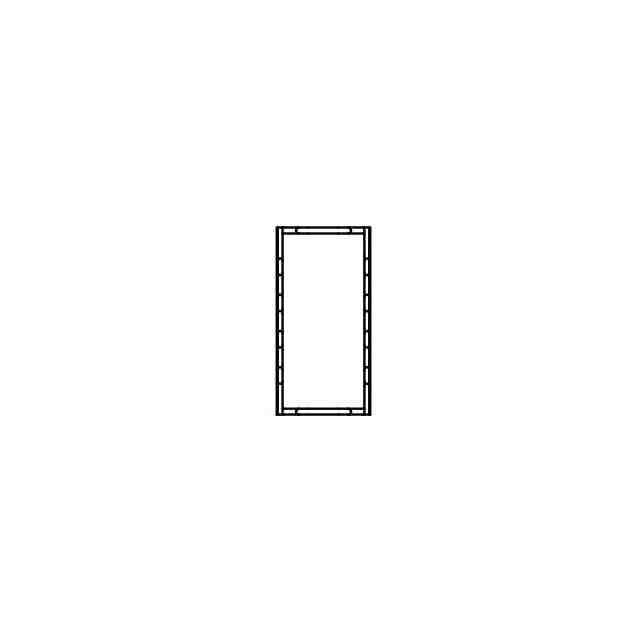

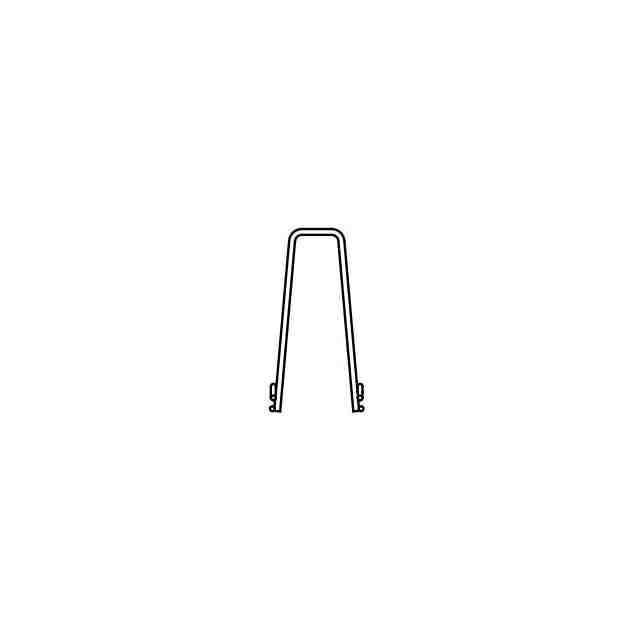

意匠の説明皿立て部品の背面図は皿立て部品の正面図と同一である。皿立て部品の左側面図は皿立て部品の右側面図と同一である。

関連意匠
