発行日2025-06-11
公報種別意匠公報(S)
登録番号1800788
登録日2025-06-03
意匠に係る物品カバールーフ用各種部材の取付金具
意匠分類L4-520(建築用構成品)
出願番号2024026635
出願日2024-12-24
意匠権者ネグロス電工株式会社,大和スレート株式会社
代理人個人,個人

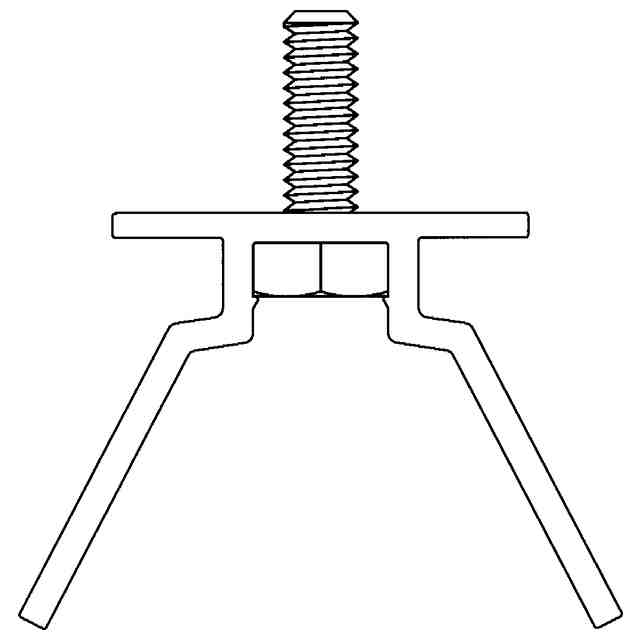

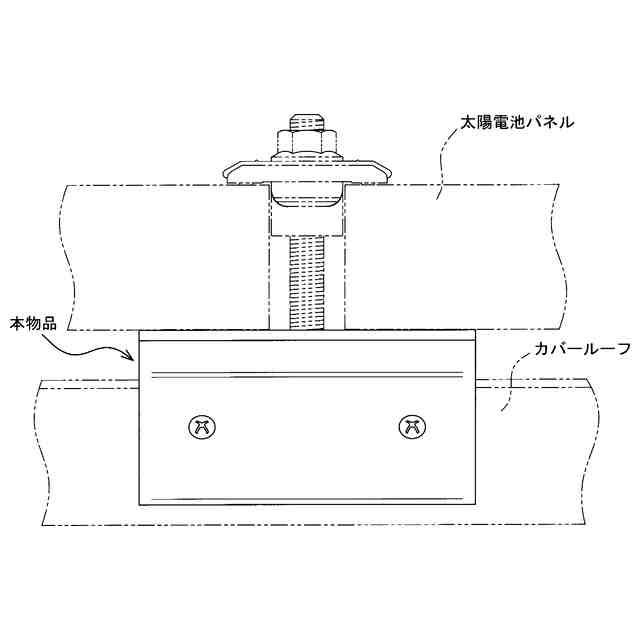

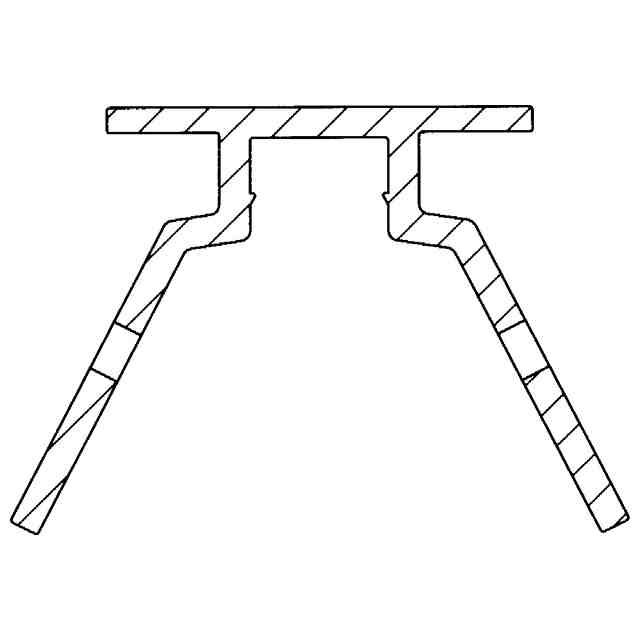

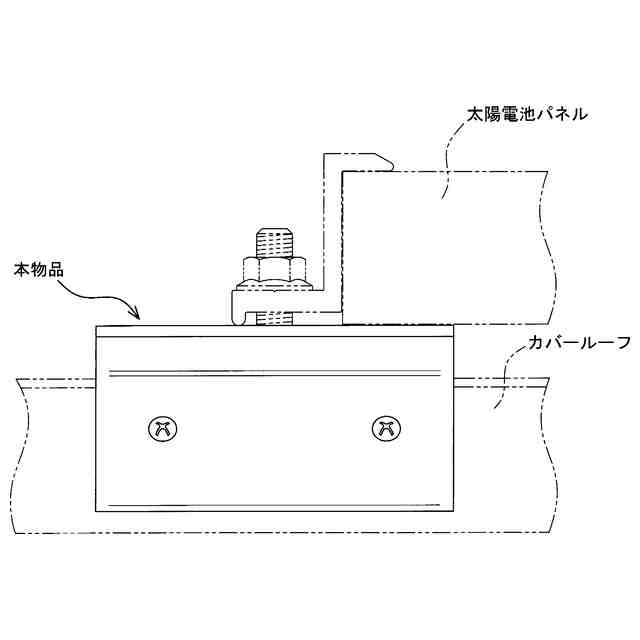

意匠に係る物品の説明本物品は、例えば既存スレート屋根を改修すべく覆われる波形状のカバールーフ上に例えば太陽電池パネルの如き各種部材を設置するに際し、各種部材の縁部で、あるいは隣接する相互間で各種部材をカバールーフに支持固定するものである。各種部材を支持部材と共に支持固定するボルトは、本物品におけるボルト支持用の溝の内側面に対称させて断面三角形状に突設された係止突条に下方から直接にやや強制的に嵌め入れた頭部を係止させることで、ネジ止め作業時に空回りしないように装着支持されるようにしている。
意匠の説明
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
