発行日2025-08-05
公報種別意匠公報(S)
登録番号1805319
登録日2025-07-28
意匠に係る物品昇降用ステップ
意匠分類D0-29(D3～D9に属さないその他の住宅設備用品)
出願番号2024014939
出願日2024-07-19
意匠権者日工株式会社,日工セック株式会社
代理人

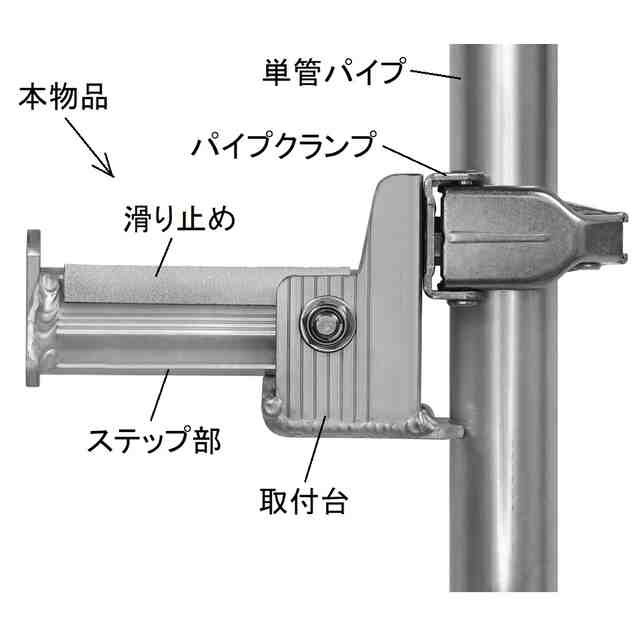

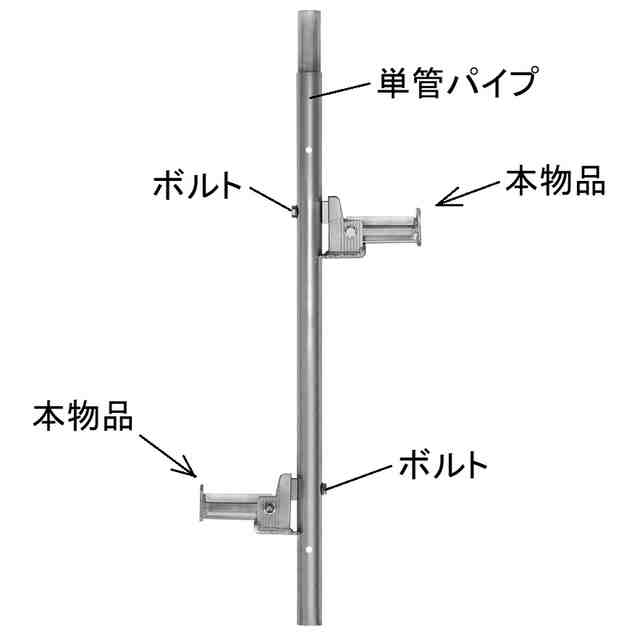

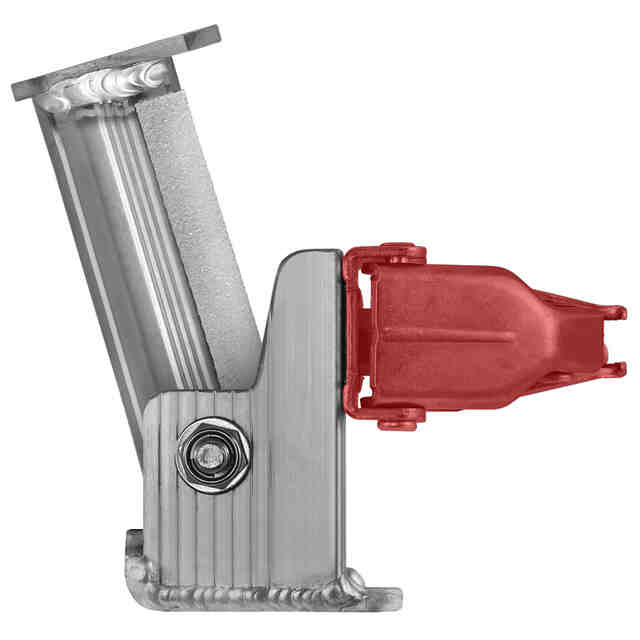

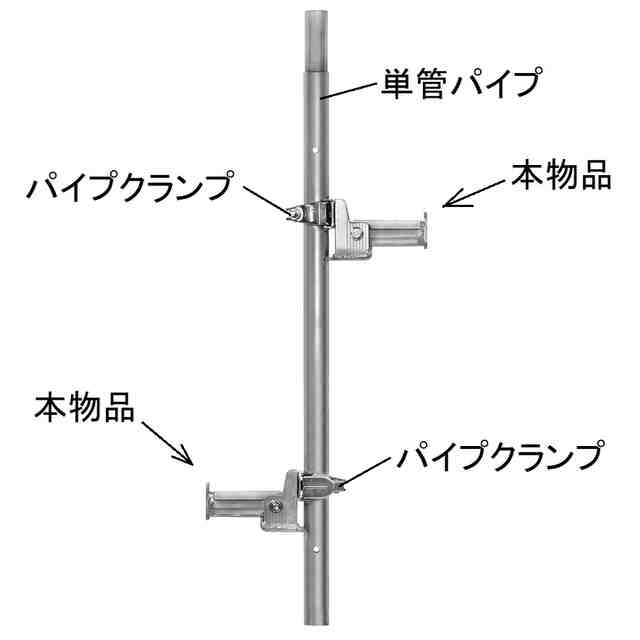

意匠に係る物品の説明本物品は、単管パイプ等を組み上げて形成される仮設足場等に対して設置される昇降用ステップであって、仮設足場の垂直に設けられた単管パイプに固定手段を介して所定間隔に取付て使用する。作業者が足をかけるステップ部は、単管パイプへの固定手段を備えた取付台に上方に向かって回動するように回動自在に取り付けられている。前記ステップ部には滑り止めを設け作業者のかけた足が滑らないようにしている。前記取付台には、ステップ部を回動させる駆動源、または、上方に回動した状態を維持する機構を備えていないので、単管パイプへの取付時、ステップ部は水平状態に維持される。取付台に備えた固定手段は、パイプクランプを用いて固定する場合と、単管パイプに設けられた貫通孔にボルト、ナットを用いて固定する場合との何れかが選択される。

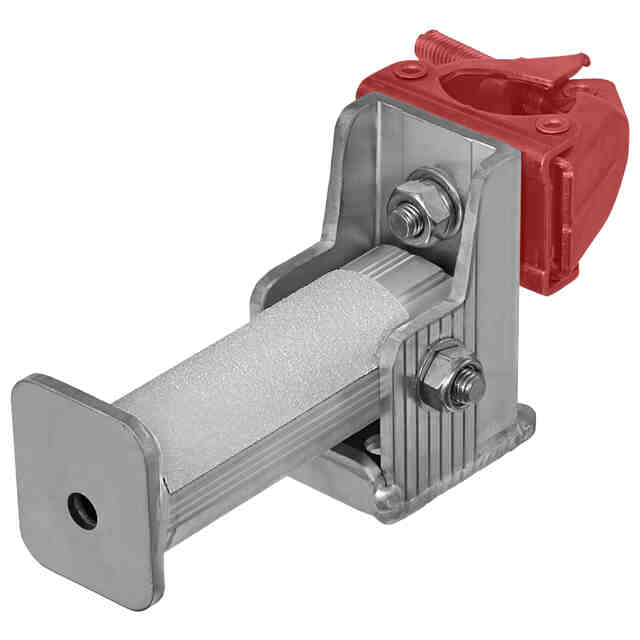

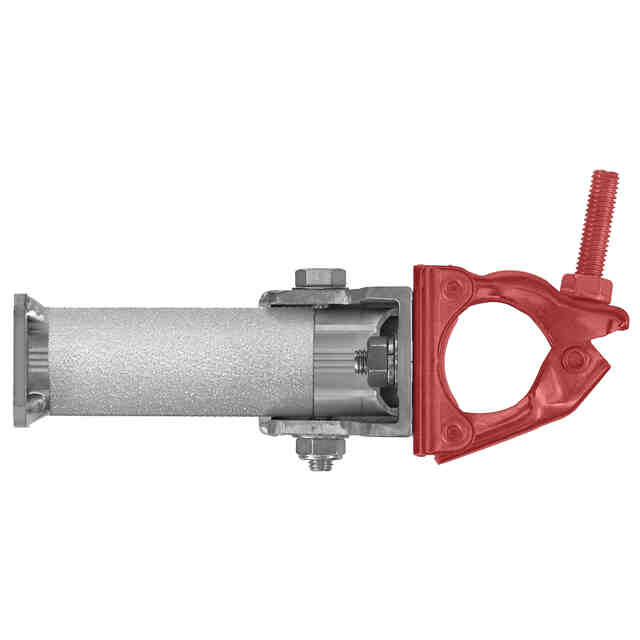

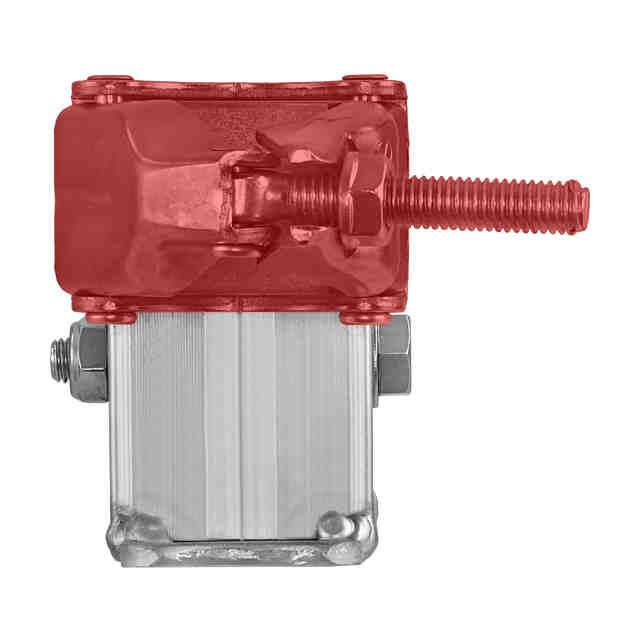

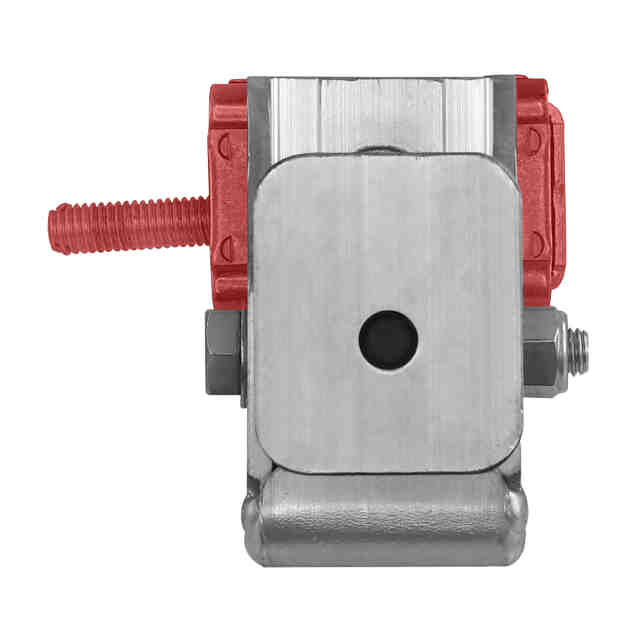

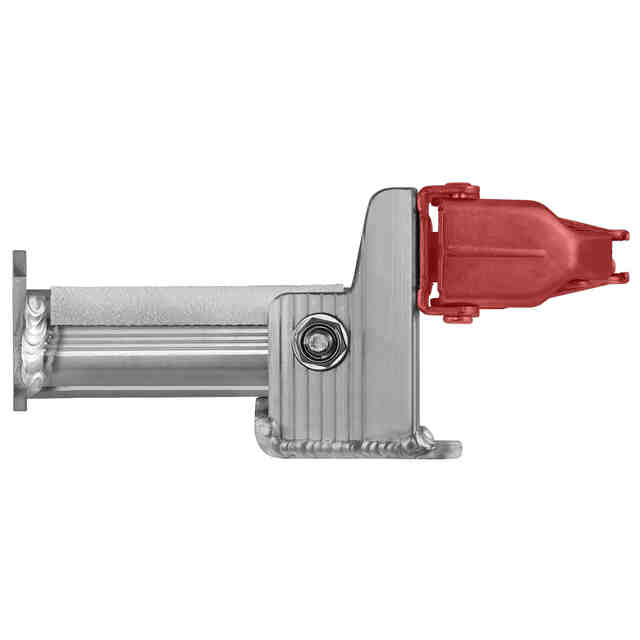

意匠の説明図面代用写真において、赤色で塗りつぶされた部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。各部の表面部全面に表された濃淡は、いずれも立体表面の形状を特定するものである。また、図面代用写真に表れる溶接痕は意匠の要部ではない。

関連意匠
