発行日2025-10-10
公報種別意匠公報(S)
登録番号1810503
登録日2025-10-02
意匠に係る物品防水板
意匠分類L2-600(土木構造物及び土木用品)
出願番号2025003579
出願日2025-02-26
意匠権者日工株式会社,日工マシナリー株式会社
代理人

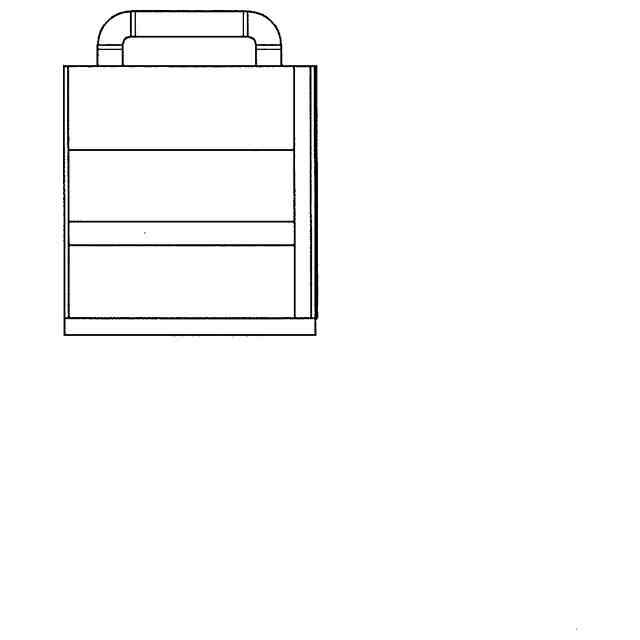

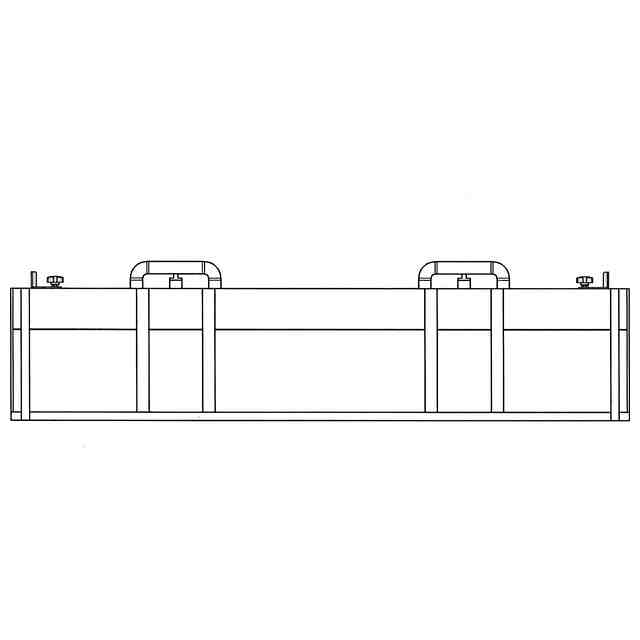

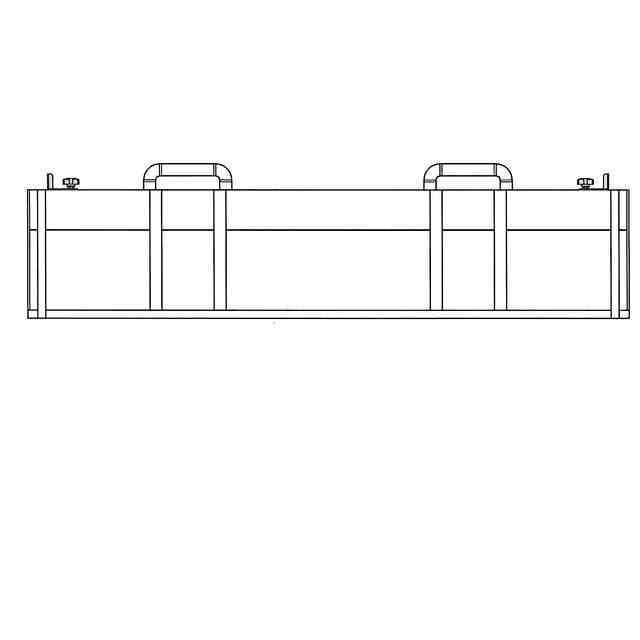

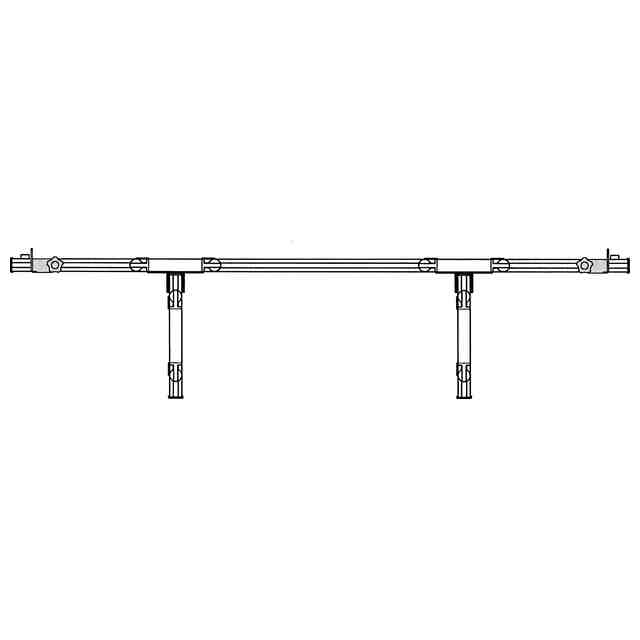

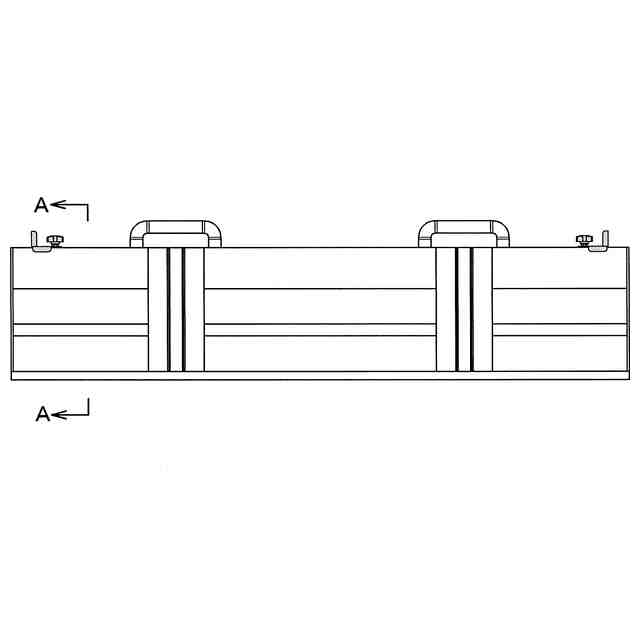

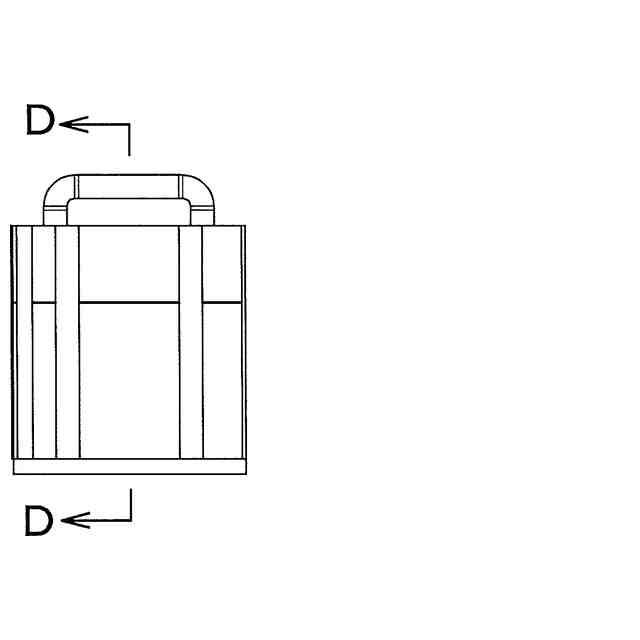

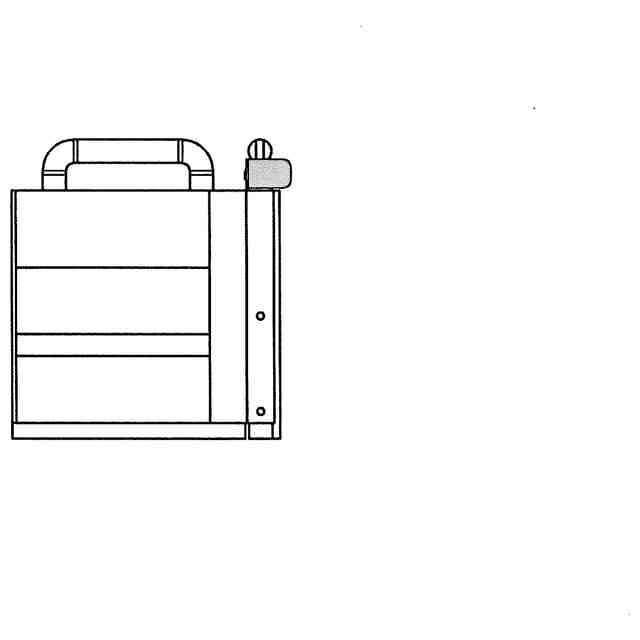

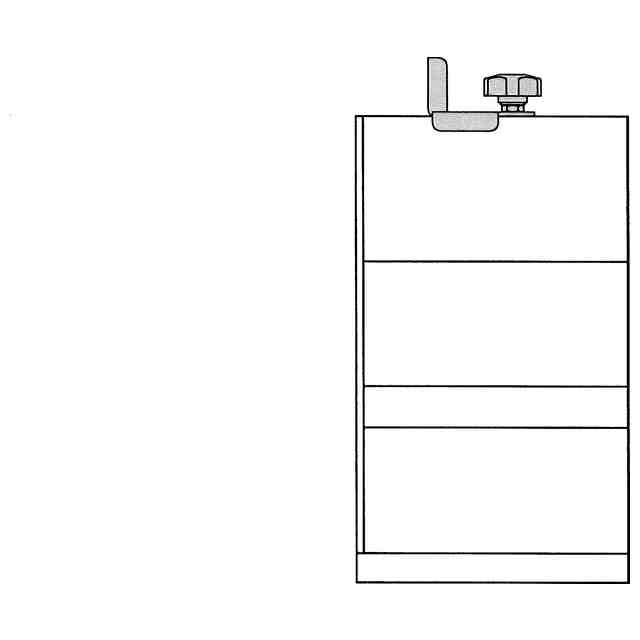

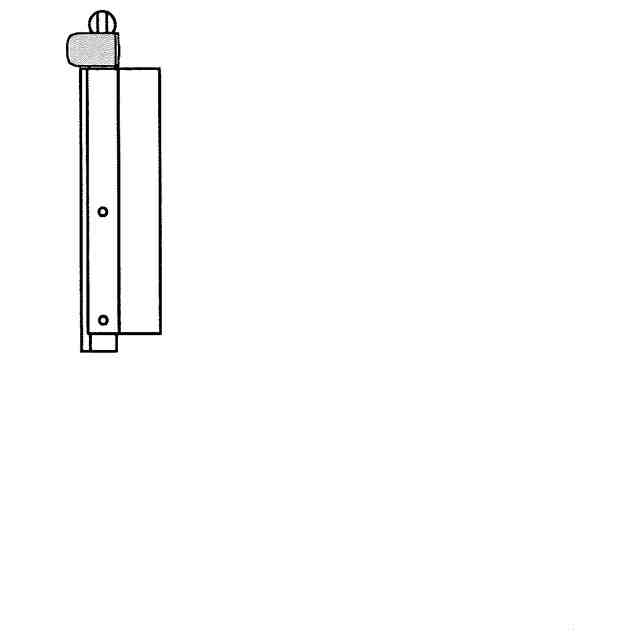

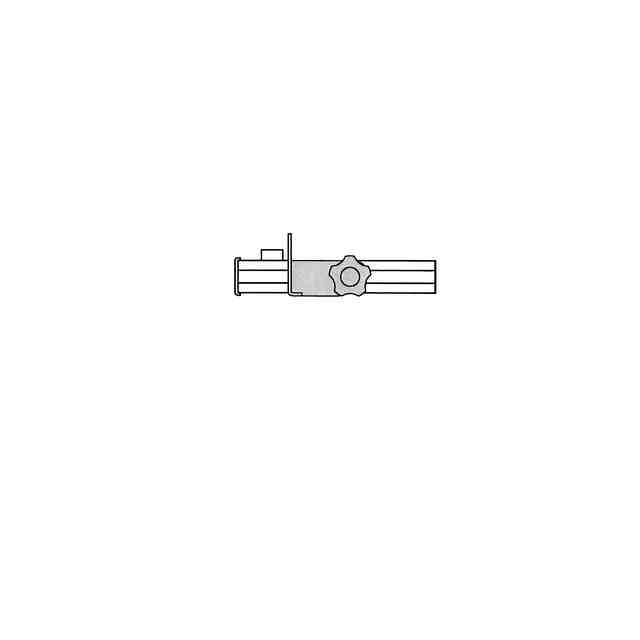

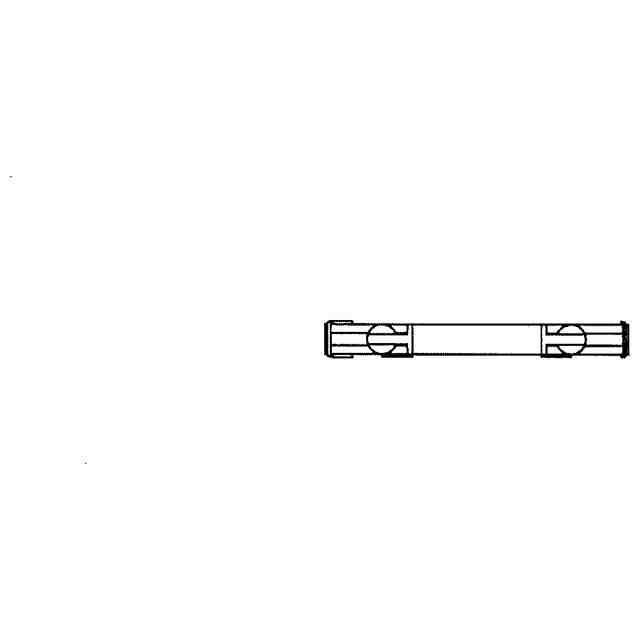

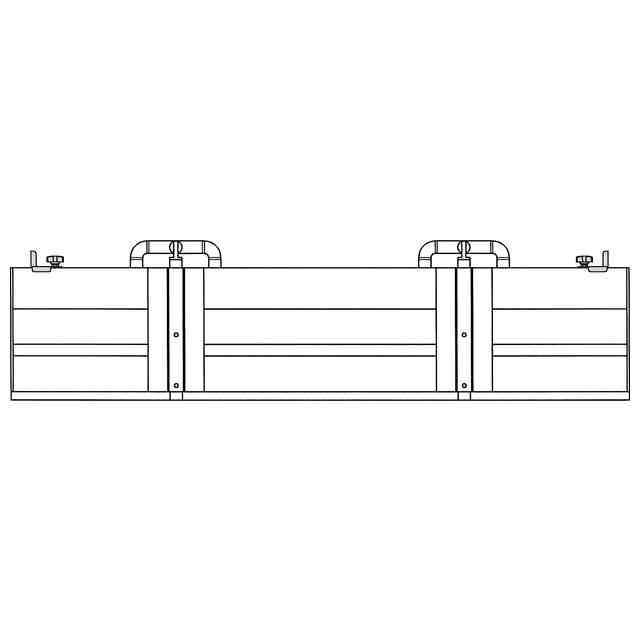

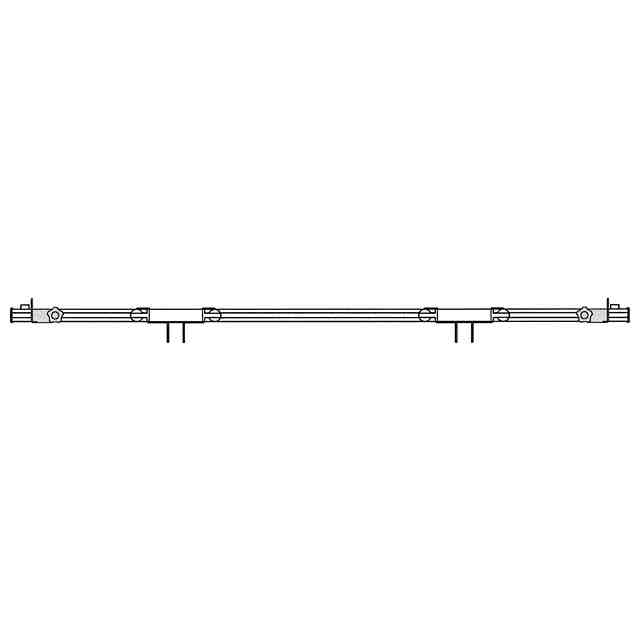

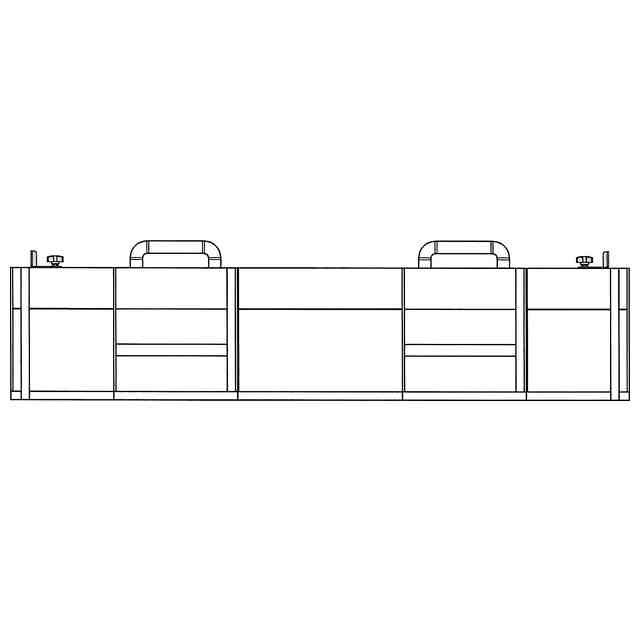

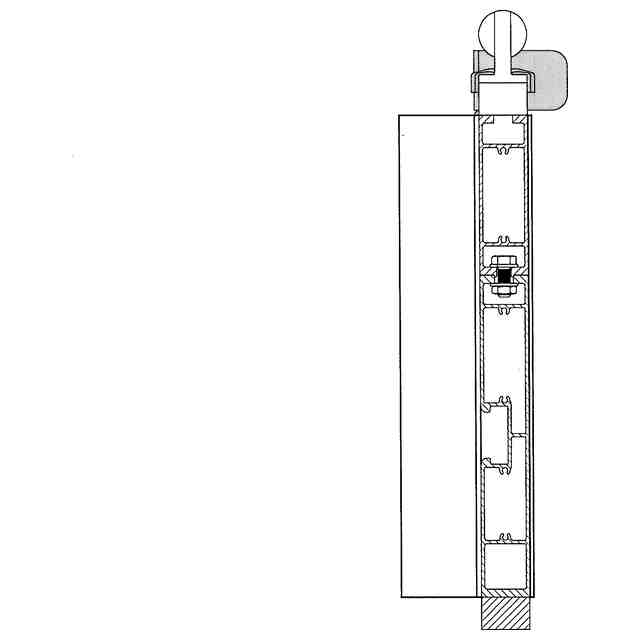

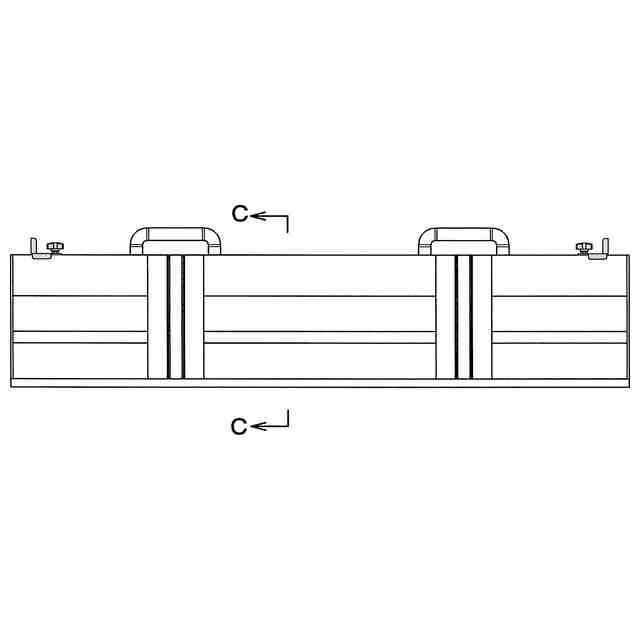

意匠に係る物品の説明本物品は、台風や集中豪雨などによる増水が発生した際に、地下道や建物などの出入口から雨水が侵入するのを防止する防水板である。防水板本体及び補助パネルは、アルミ合金製の中空パネル体を上下方向に複数連結して形成している。防水板本体の背面側には補助パネルを着脱自在に備え、正面側には該補助パネルを嵌め込む溝部を備える。防水板の横幅は、設置する入口開口部の間口よりもやや長めになるような寸法で製造されている。本物品を入口開口部に設置する際には、背面側を建物内部方向に、正面側を建物外部方向に向けて設置し、収納時に防水板本体の背面側に固定している補助パネル2枚を正面側の溝部に嵌め込んで自立させて設置する。

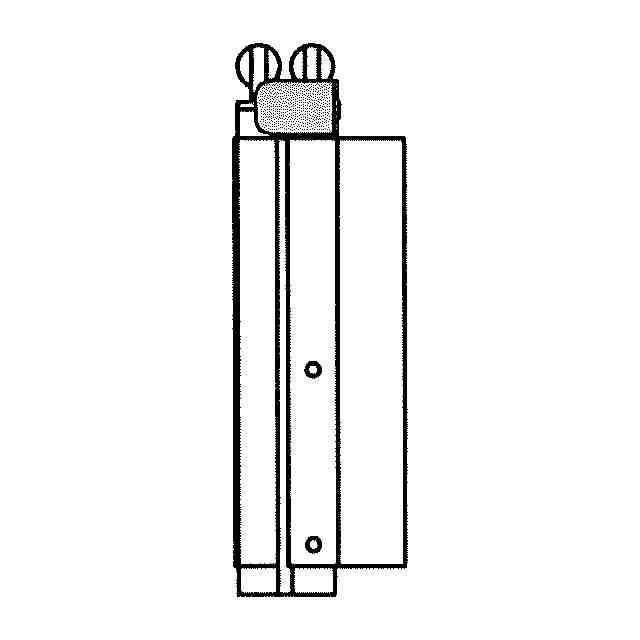

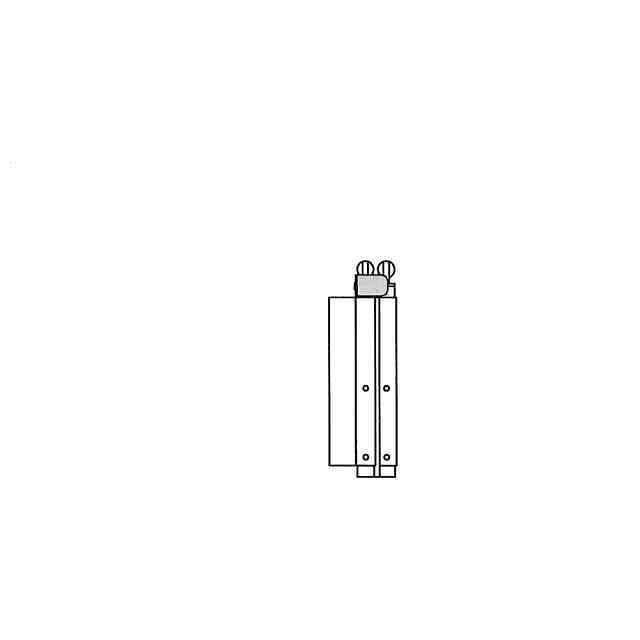

意匠の説明建物の入口開口部(開口寸法2m～)に固定設置される。防水板本体の幅方向の寸法は、建物の入り口開口部の寸法に合わせて、2m前後の長さから適宜の幅寸法にて製作される。薄墨を付した部分(固定金具)以外の部分が意匠登録を受けようとする部分である。

関連意匠
