意匠ウォッチ

発行日2025-08-13
公報種別意匠公報(S)
登録番号1805876
登録日2025-08-04
意匠に係る物品包装用箱
意匠分類F4-711(包装紙、包装用容器等)
出願番号2024020699
出願日2024-09-17
意匠権者株式会社和気
代理人

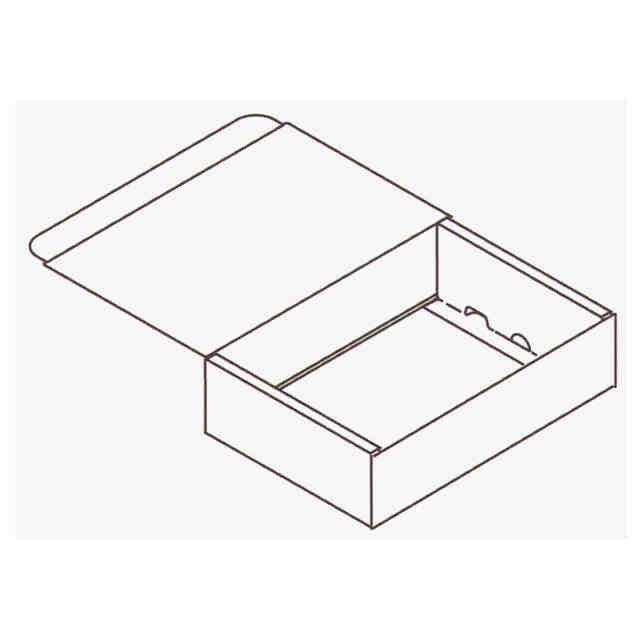

意匠に係る物品の説明本物品は、「縮小展開図」に示すシートを折り曲げて、「折り畳み方を示す参考縮小正面図」に示すように、中央板の内面側に前後の側板を重ね、また、左右の側板内面側に連結板を重ねて接着し、天板を後側板の外面側に重ねている。これを立体的に組み立てることにより容易に組み立てが可能であり、組み立てるには、「組み立て方を示す参考縮小斜視図1」、「組み立て方を示す参考縮小斜視図2」に示すように、本物品の前側板と天板とをそれぞれ前後外側へ引っ張れば前後の側板が簡単に中央板から起立し、連結板と左右の側板とは接着されているため、前後の側板の起立と連動して左右の側板も起立し、極めて容易に箱本体部が組み立てられる。あるいは、左右の側板を中央板から起立させれば、連結板と左右の側板とは接着されているため、左右の側板の起立と連動して前後の側板も起立し、極めて容易に箱本体部が組み立てられる。

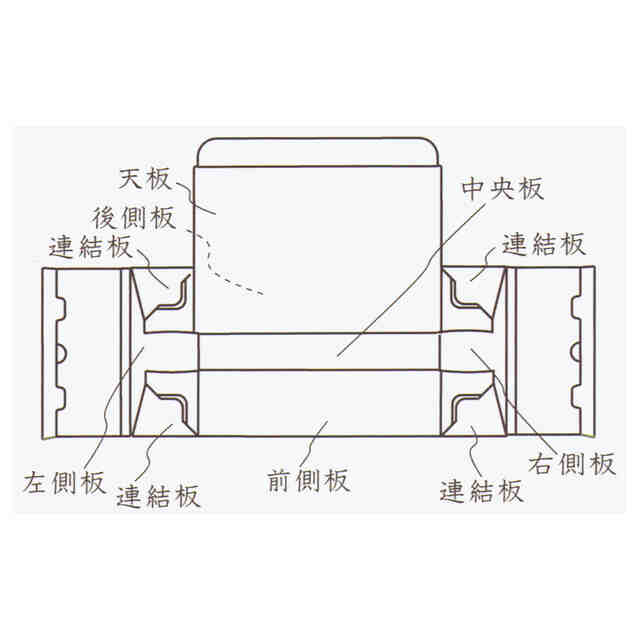

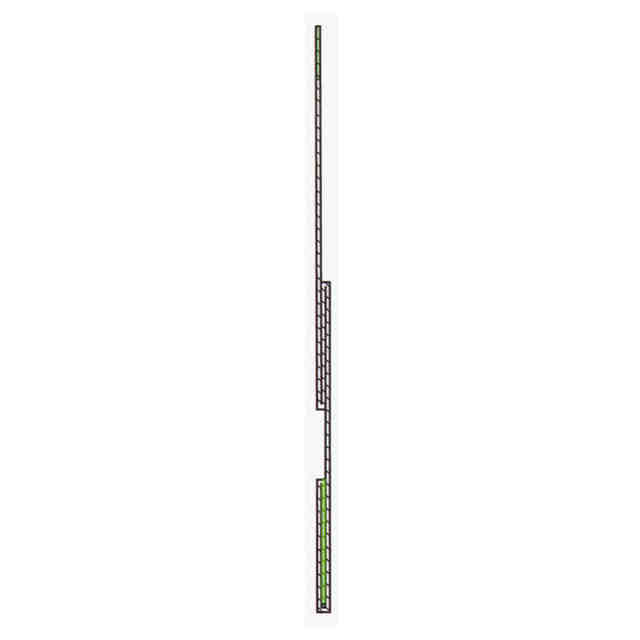

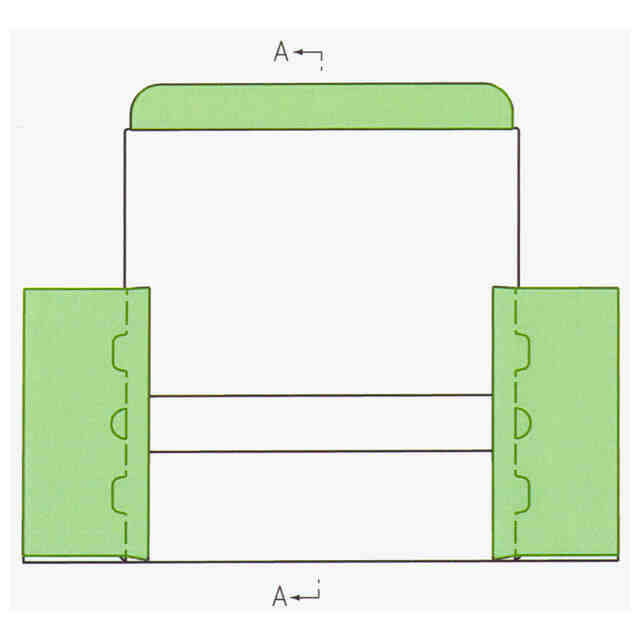

意匠の説明「各部の名称を示す参考縮小展開図」、「折り畳み方を示す参考縮小正面図」「組み立て方を示す参考縮小斜視図1」、「組み立て方を示す参考縮小斜視図2」以外の各図において緑色に着色した部分以外の部分が部分意匠として意匠登録を受けようとする部分である。「A-A拡大端面図」、「縮小展開図」を含めて部分意匠として意匠登録を受けようとする部分を特定している。

関連意匠
