発行日2025-09-26
公報種別意匠公報(S)
登録番号1809304
登録日2025-09-17
意匠に係る物品包装箱用ブランク
意匠分類F4-711(包装紙、包装用容器等)
出願番号2025009368
出願日2025-05-13
意匠権者レンゴー株式会社
代理人個人,個人,個人,個人,個人,個人

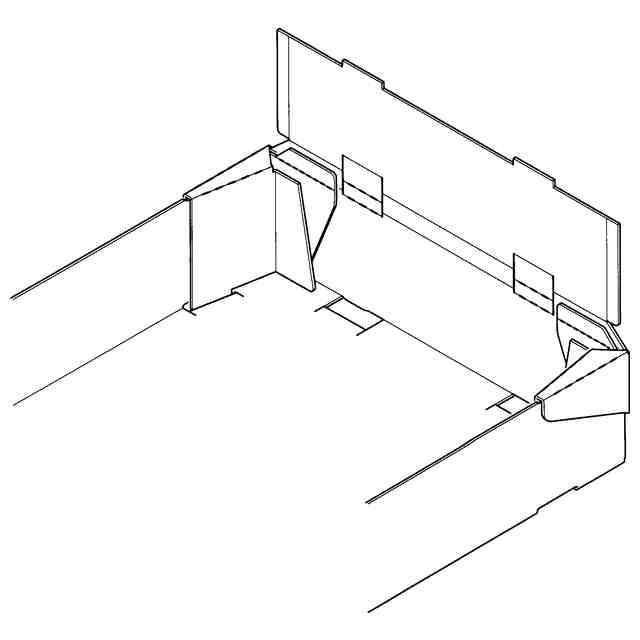

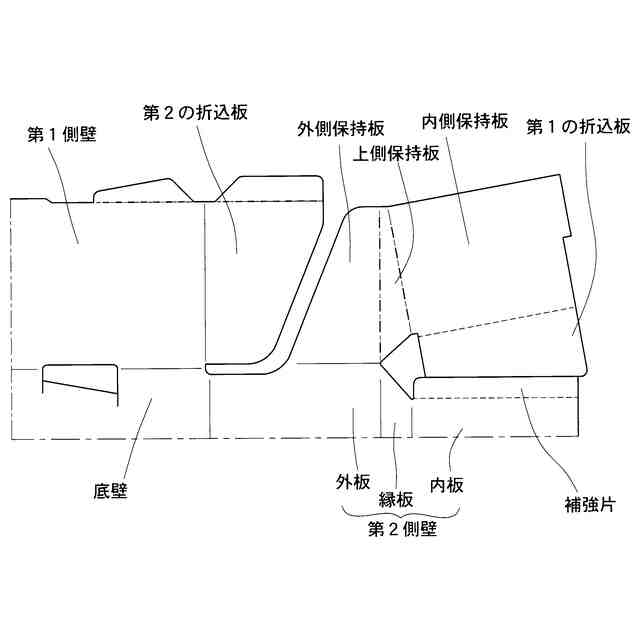

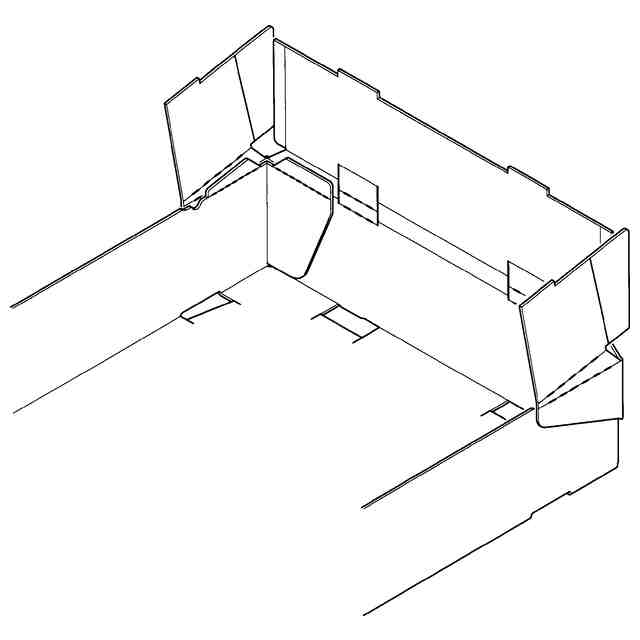

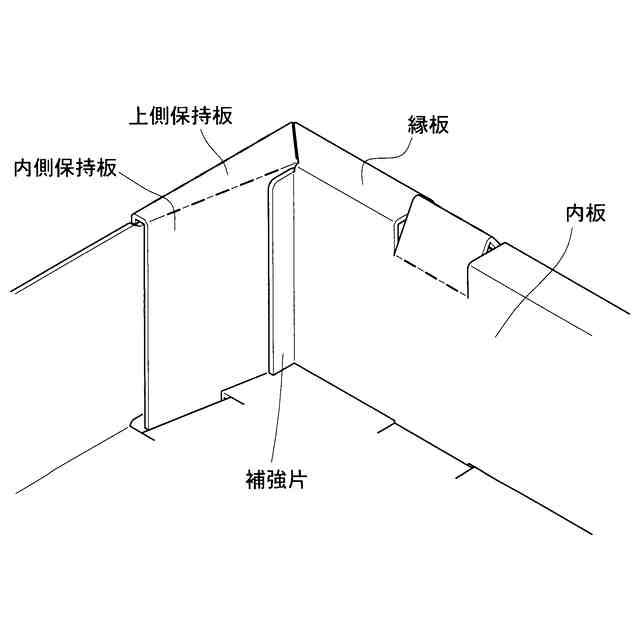

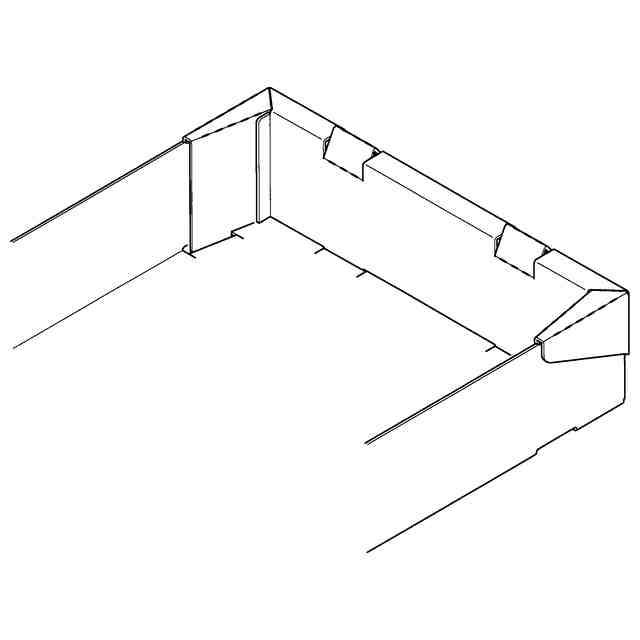

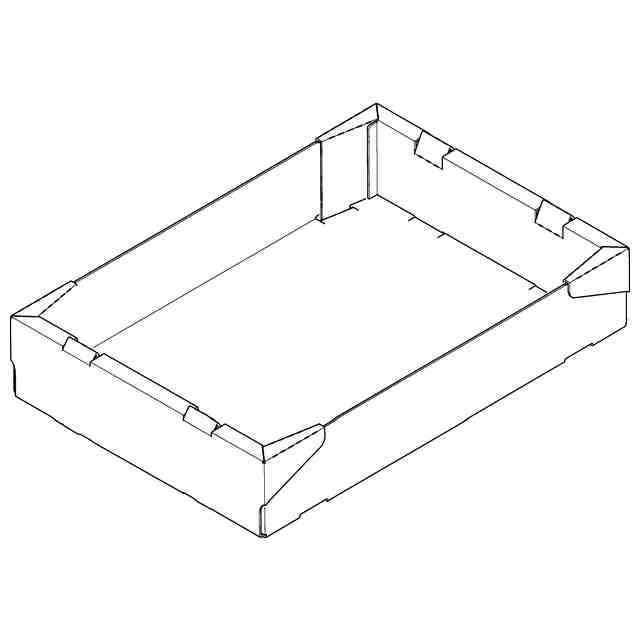

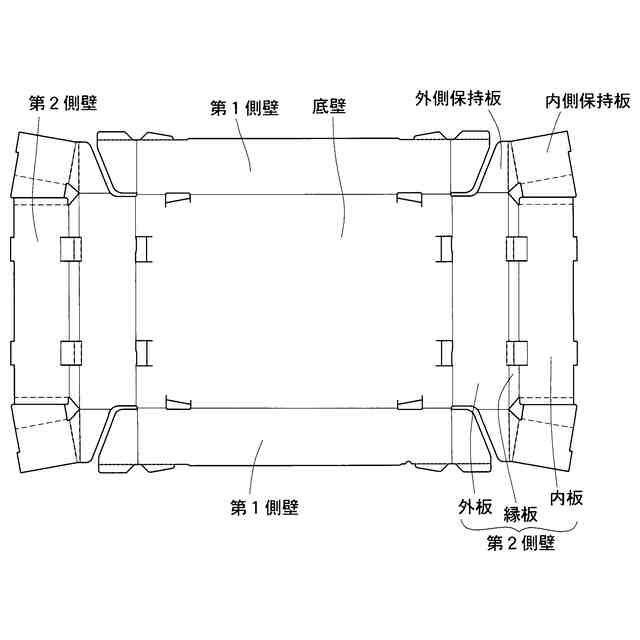

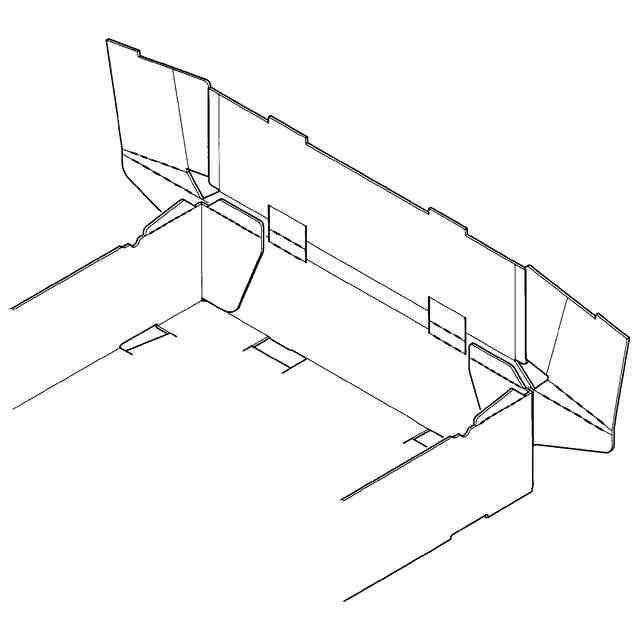

意匠に係る物品の説明本物品は、組立てると、使用状態を示す参考図6に示すように、角部において、三角形状の上側保持板の内縁から垂下する内側保持板に補強片が沿い、構造的に強化されるトレイ状の包装用箱のブランクである。本物品を組立てる際には、使用状態を示す参考図1に示すように、底壁から第1側壁を立ち上げ、第1側壁の端辺から延びる第2の折込板を内側に折り曲げる。次に、使用状態を示す参考図2に示すように、底壁から第2側壁の外板を立ち上げ、使用状態を示す参考図3に示すように、第1側壁の外面に沿わせるように外側保持板を折り曲げる。続いて、使用状態を示す参考図4に示すように、上側保持板を内側水平方向へ折り曲げ、内側保持板を第1側壁の内面に沿って下方へ折り曲げるとともに、第1の折込板を第2の折込板の内面に重ねるように折り曲げる。その後、使用状態を示す参考図5に示すように、縁板、内板の順に内側に曲げ、第2側壁が額縁状となるようにする。

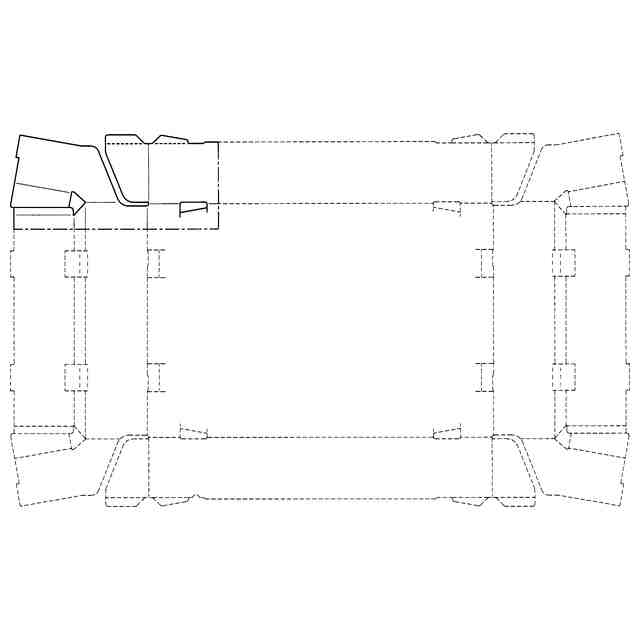

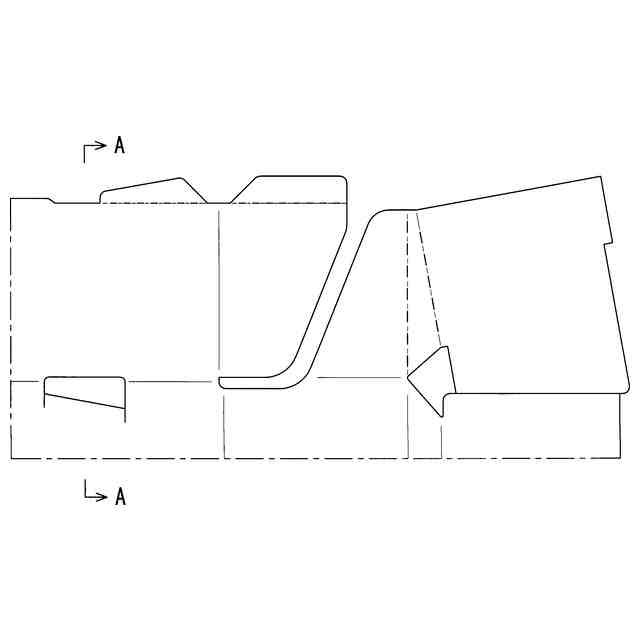

意匠の説明実線で表された部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
