発行日2025-10-10
公報種別意匠公報(S)
登録番号1810501
登録日2025-10-02
意匠に係る物品クランプ金具
意匠分類L1-53(仮設工事用品)
出願番号2024022349
出願日2024-10-28
意匠権者株式会社くい丸
代理人個人,個人,個人,個人,個人,個人

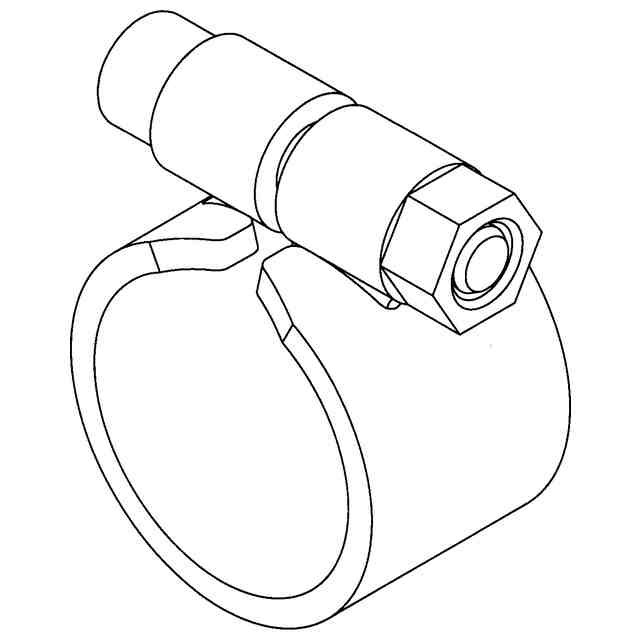

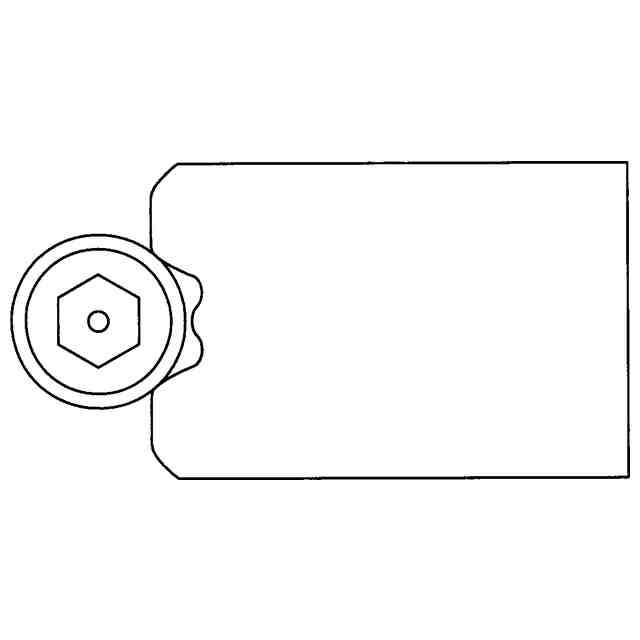

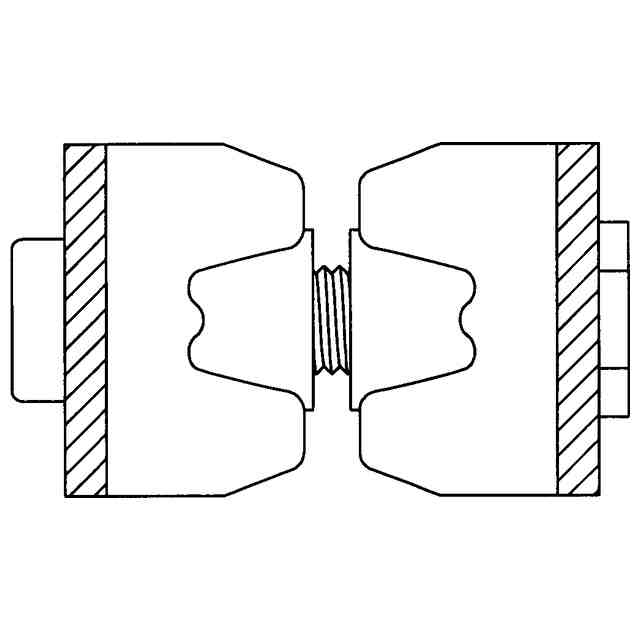

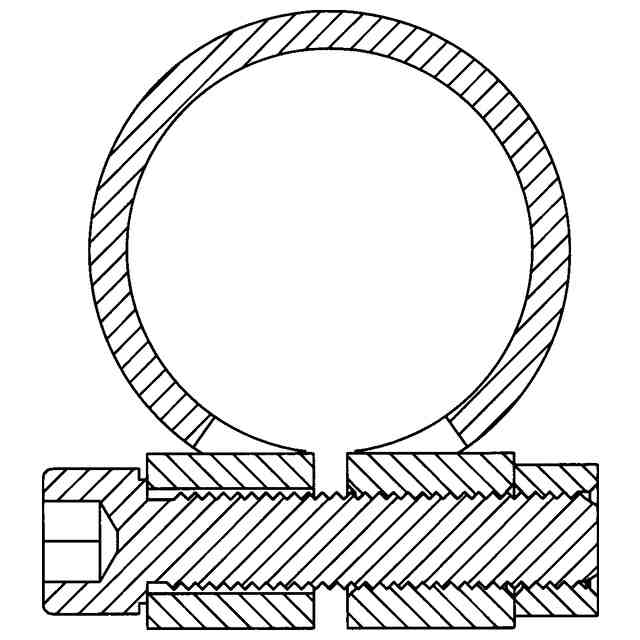

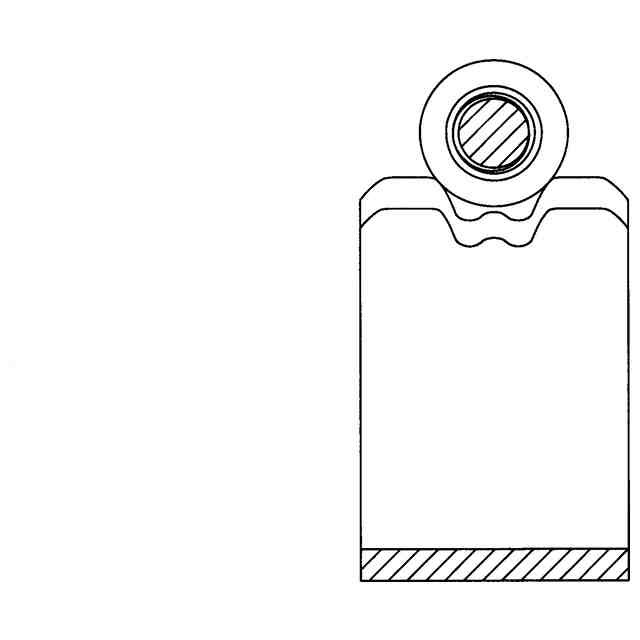

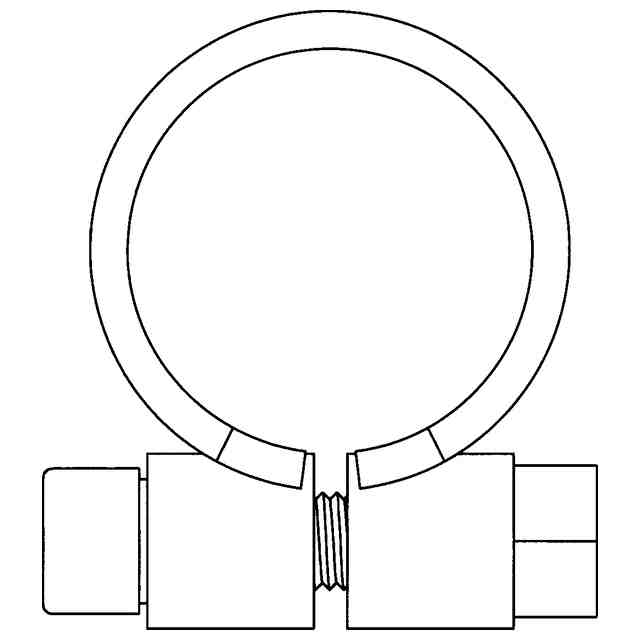

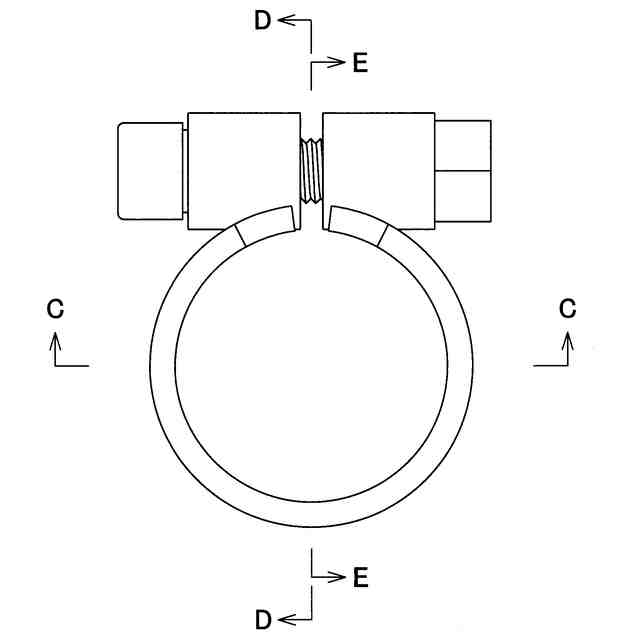

意匠に係る物品の説明本物品は、単管、杭等を把持するクランプ金具である。本物品は金属で形成され、「ボルトが螺入される前の状態を示す参考斜視図(1)」に示すように、クランプ筒本体、ボルト、締付ブロック、締付ナット、回止めナットによって構成される。締付ブロック及び締付ナットは、円筒形状に形成されている。締付ブロックは、ボルトのネジ軸を挿通する軸穴を有する。締付ナットは、ボルトのネジ軸を螺入するネジ穴を有する。クランプ筒本体は、一枚の板を円筒形状にし、板長さ端にそれぞれ同じ形状の位置決め穴が形成されている。締付ブロック及び締付ナットは、位置決め穴内に挿入され、クランプ筒本体に固定される。本物品は、例えば、単管や杭等に装着され、単管や杭等を把持する。「ボルトが螺入される前の状態を示す参考斜視図(2)」及び「斜視図(1)」に示すように、ボルトのネジ軸は、締付ブロックの軸穴に挿通された後、締付ナットのネジ穴に螺入され、締付ナットから突出する。本物品は、クランプ筒本体内に単管や杭等を挿入して、ボルトのネジ軸を締付ナットに対して一方向に回転させることにより、ボルトの頭部の端面を締付ブロックの端面に当接する。本物品は、ボルトを一方向に回転することで、クランプ筒本体のクランプ穴(筒径)が縮径して、単管や杭等を締め付けて把持する。締付ナットから突出したネジ軸には、回止めナットが螺着される。回止めナットは、ネジ軸に対して他方向に回転し、締付ナットの端面に当接される。回止めナットを締め付けることにより、ネジ軸が他方向に回転して緩むことを抑制することができる。
意匠の説明

関連意匠
