公開番号2025020490
公報種別公開特許公報(A)
公開日2025-02-13
出願番号2023123935
出願日2023-07-31
発明の名称車両用照明装置
出願人日本精機株式会社
代理人
主分類B60Q 1/24 20060101AFI20250205BHJP(車両一般)
要約【課題】劣化を低減し視認性を維持できる車両用照明装置を提供する。
【解決手段】車両の開閉される乗降口の外側の路面を照明する発光部と、乗降口が開いた場合外側の明るさを検出し、外側の明るさが所定値以下である場合、発光部を点灯する制御部と、を備える。制御部は、外側の明るさに応じて、発光部の明るさを変更してもよい。また、発光部は、発光部の明るさの最大値を有し、制御部は、外側の明るさが所定値以上である場合最大値の明るさで発光部を点灯する。
【選択図】図4
特許請求の範囲【請求項１】
車両の開閉される乗降口の外側の路面を照明する発光部と、
前記乗降口が開いた場合、前記外側の明るさである外側の明るさを検出し、前記外側の明るさが所定値以下である場合、前記発光部を点灯する制御部と、を備える車両用照明装置。
続きを表示（約 290 文字）【請求項２】
前記制御部は、前記外側の明るさに応じて、前記発光部の明るさである発光部の明るさを変更する、請求項１記載の車両用照明装置。
【請求項３】
前記発光部は、前記発光部の明るさの最大値を有し、
前記制御部は、前記外側の明るさが所定値以上である場合前記最大値の明るさで前記発光部を点灯する、請求項２記載の車両用照明装置。
【請求項４】
前記制御部は、点灯から所定時間が経過した後に前記発光部を消灯し、
前記所定時間は、前記発光部の明るさが明るいほど短く、暗いほど長くなるように設定される、請求項１記載の車両用照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両の乗降口の外側の路面を照明する車両用照明装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、車両のドアが開放された状態を搭乗者や他者に認識させるために路面を照明する照明装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
実開平６－７５８９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した照明装置は、単に点灯し、路面を照明するのみならず、例えば、車両のロゴのようなデザイン性や視認性を備えた意匠を投影することも行われている。これに伴い、照明装置の輝度は上昇し、意匠を形成するフィルム等の部材が光源の熱の影響で劣化する虞がある。
【０００５】
本開示はこのような事情を考慮してなされたもので、劣化を低減し視認性を維持できる車両用照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る車両用照明装置は、上述した課題を解決するために、車両の開閉される乗降口の外側の路面を照明する発光部と、前記乗降口が開いた場合前記外側の明るさを検出し、前記外側の明るさが所定値以下である場合、前記発光部を点灯する制御部と、を備える。
【発明の効果】
【０００７】
本発明に係る車両用照明装置においては、劣化を低減し視認性を維持できる。
【図面の簡単な説明】
【０００８】
本実施形態における車両用照明装置が搭載された車両のドアが開いた状態の説明図。
発光部の断面図。
車両用照明装置の機能ブロック図。

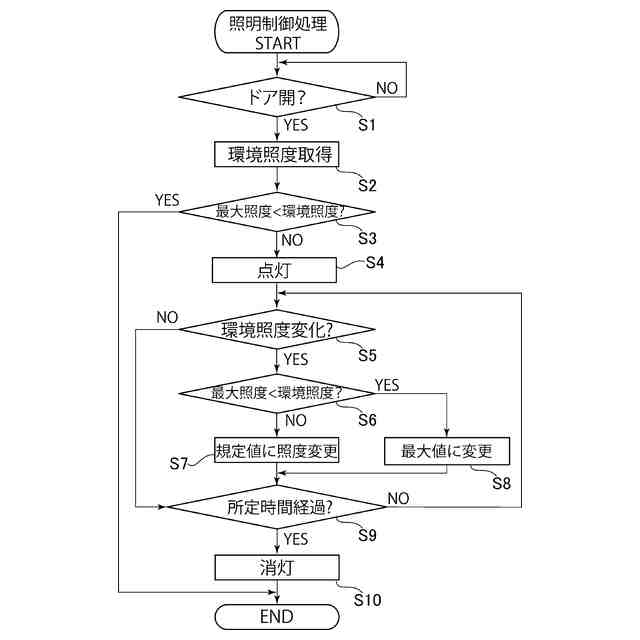

制御部により実行される照明制御処理を説明するフローチャート。
環境照度と照明装置の照度及び点灯時間との関係を概念的に示す説明図。

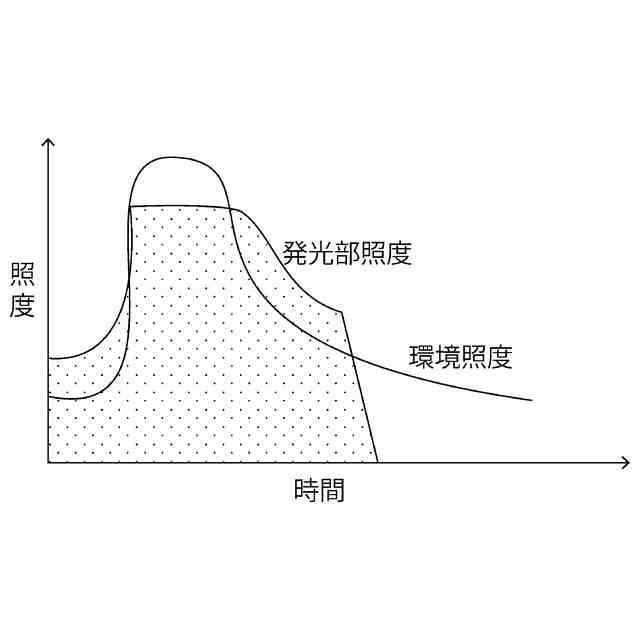

環境照度及び発光部の照度の時間変化を示すグラフ。

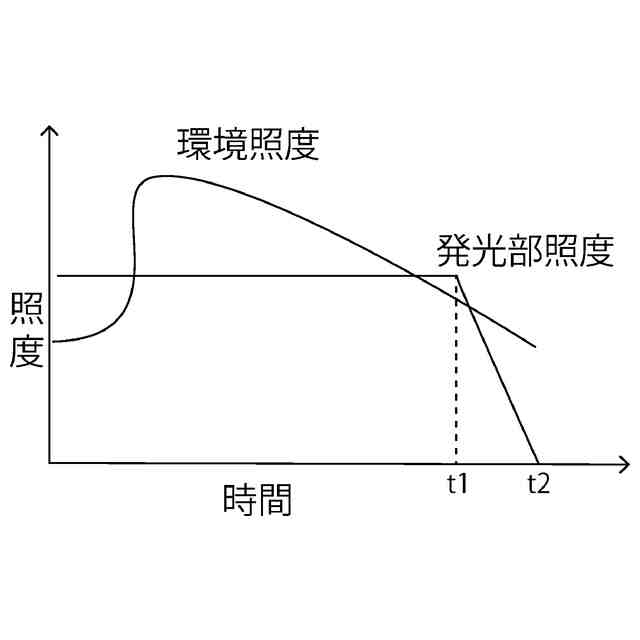

環境照度及び発光部の照度の時間変化を示し、発光部が消灯する際の様子を説明するグラフ。
【発明を実施するための形態】
【０００９】
本開示の車両用照明装置の実施形態を添付図面に基づいて説明する。本開示の車両用照明装置は、車体に対して開閉するドアで乗降口を開閉する自動車や、農業機械、建設機械等の車両に搭載され得る。本実施形態においては、車両用照明装置が搭載される車両が自動車であり、乗降口がドアで開閉される例を用いて説明する。
【００１０】

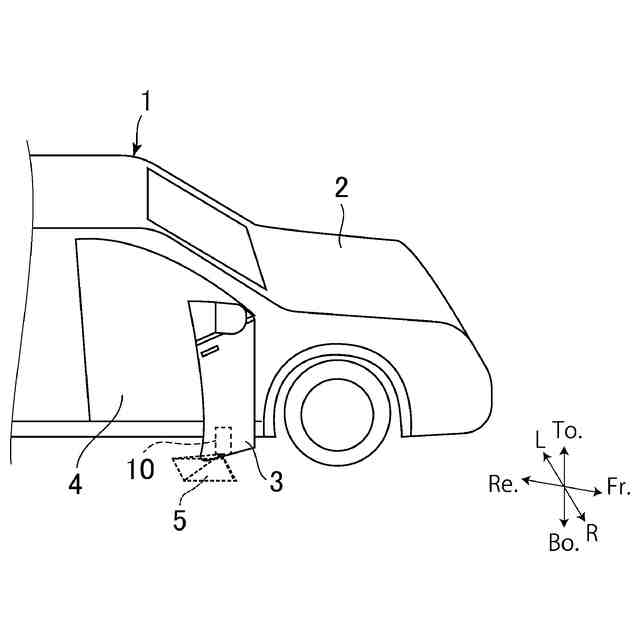

図１は、本実施形態における車両用照明装置１０が搭載された車両１のドア３が開いた状態の説明図である。
図２は、発光部２０の断面図である。
図３は、車両用照明装置１０の機能ブロック図である。
（【００１１】以降は省略されています）
