発明の名称ノック式筆記具
出願人ゼブラ株式会社
代理人弁理士法人英知国際特許商標事務所
主分類B43K 24/08 20060101AFI20250317BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】ノック機構とリフィールの位置関係を工夫して、ノック動作時にリフィールを回転しやすくして、チップが偏って摩耗することを抑止することができるノック式筆記具を提供することを課題とする。
【解決手段】筒状ケース内にノック機構とリフィールとが収納されたノック式筆記具であって、前記ノック機構はノック動作に伴って回転する回転子を有し、前記回転子の軸心は前記リフィールの軸心に対して偏心していることを特徴とするノック式筆記具。
【選択図】図2
特許請求の範囲【請求項１】
筒状ケース内にノック機構とリフィールとが収納されたノック式筆記具であって、
前記ノック機構はノック動作に伴って回転する回転子を有し、
前記回転子の軸心は前記リフィールの軸心に対して偏心している
ことを特徴とするノック式筆記具。
続きを表示（約 620 文字）【請求項２】
前記筒状ケースの後端側で、前記ノック機構を収納する部分の内周面の軸心は、前記筒状ケースの他の部分の内周面の軸心に対して偏心していることを特徴とする請求項１に記載されたノック式筆記具。
【請求項３】
前記筒状ケースの後端側で、前記ノック機構を収納する部分の外周面の一部は、前記筒状ケースの軸心方向に凹んだ平坦面に形成されていることを特徴とする請求項２に記載されたノック式筆記具。
【請求項４】
前記筒状ケースの後端側で、前記ノック機構を収納する部分の外周面の軸心は、前記筒状ケースの他の部分の外周面の軸心に対して偏心していることを特徴とする請求項２に記載されたノック式筆記具。
【請求項５】
前記平坦面にはクリップが設けられていることを特徴とする請求項３に記載されたノック式筆記具。
【請求項６】
前記筒状ケースの後端側の外周面にはクリップが設けられており、
前記ノック機構を収納する部分の外周面の軸心は、前記他の部分の外周面の軸心に対して、前記クリップから離間する方向に偏心していることを特徴とする請求項４に記載されたノック式筆記具。
【請求項７】
前記筒状ケースの後端側で、前記ノック機構を収納する部分の内径は、前記筒状ケースの他の部分の内径より小さいことを特徴とする請求項１～６の何れか１項に記載されたノック式筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノック式筆記具のノック機構に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、ノック式筆記具として、特許文献１、２に記載されたノック式ボールペンのように、後端のノック部材の押下により、筒状ケースの先端からリフィールを出没させるものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０８６６３号公報
登録実用新案第３１５９５３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１、２に示されるようなノック式ボールペンでは、回転子がリフィールの後端部に当接しており、この回転子を含むノック機構全体の軸心とリフィールの軸心とが同心に配置されている。
このような構成では、回転子が回転しても、その回転がリフィールに伝わりにくく、ノック動作に伴うリフィールの回転が生じにくくなっている。
一方、筆記具で筆記する際に、使用者によっては、筆記具の持ち方が決まっていて、常に、筆記具を同じ位置、同じ姿勢で筆記することがある。
このような使用方法では、例えば、ボールペンでは、ボールペンチップにおいて、ボールとボールを収納するボールホルダの内面との接触箇所が特定の箇所に集中して、ボールホルダ内面の摩耗が偏るという問題が生じる。ボールペンに限らず、サインペン等のような軸心周りに対称なチップ（砲弾チップ）を有するリフィールでも、チップが偏って摩耗するという同様の問題が生じる。
筆記具のチップが偏って摩耗すると、筆感が悪くなったり、均一の太さの線が書けなくなったり、さらには、寿命が短くなる（インクがなくなる前に筆記できなくなる）ことがある。
【０００５】
そこで、本発明は、ノック機構とリフィールの位置関係を工夫して、ノック動作時にリフィールを回転しやすくして、チップが偏って摩耗することを抑止することができるノック式筆記具を提供することを課題とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明は、以下の構成を具備するものである。
筒状ケース内にノック機構とリフィールとが収納されたノック式筆記具であって、
前記ノック機構はノック動作に伴って回転する回転子を有し、
前記回転子の軸心は前記リフィールの軸心に対して偏心している
ことを特徴とするノック式筆記具。
【発明の効果】
【０００７】
本発明のノック式筆記具は、ノック機構の回転子の軸心がリフィールの軸心に対して偏心することにより、ノック動作に伴って、リフィールの軸心を回転しやすくすることができ、チップの偏った摩耗を抑止することができる。
【図面の簡単な説明】
【０００８】
本発明に係る実施形態のノック式ボールペン１の側面図である。

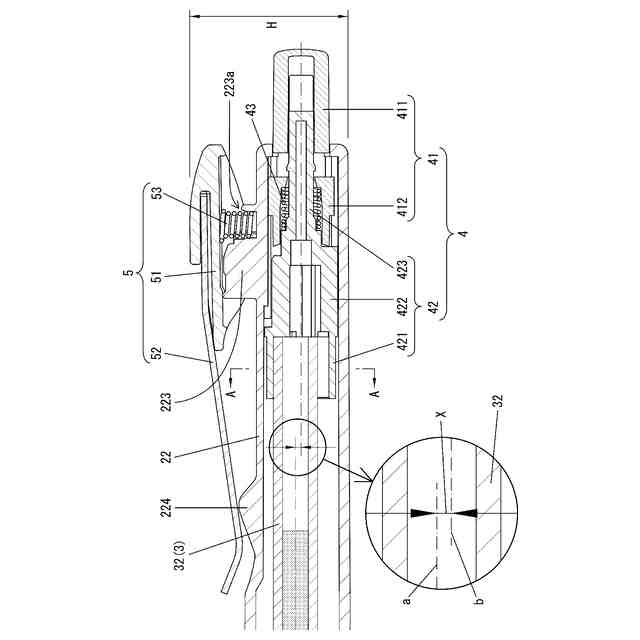

本発明に係る実施形態のノック式ボールペン１の後端側の断面図である。

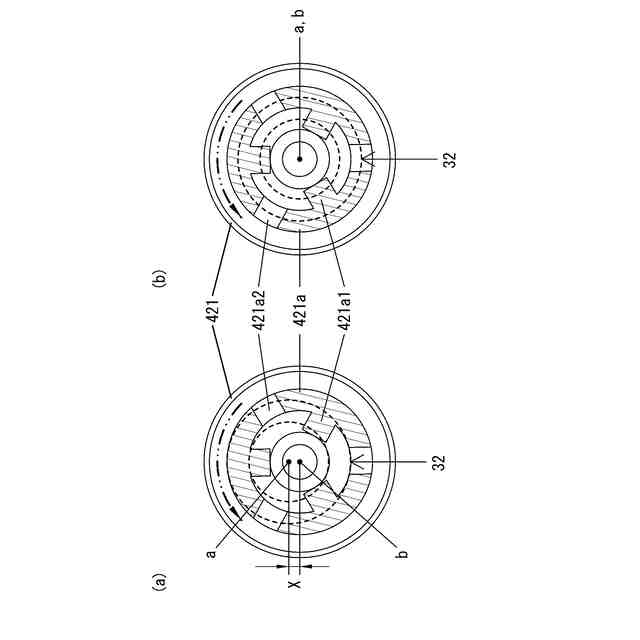

図２のＡ－Ａ線を後端側から見た断面図である。

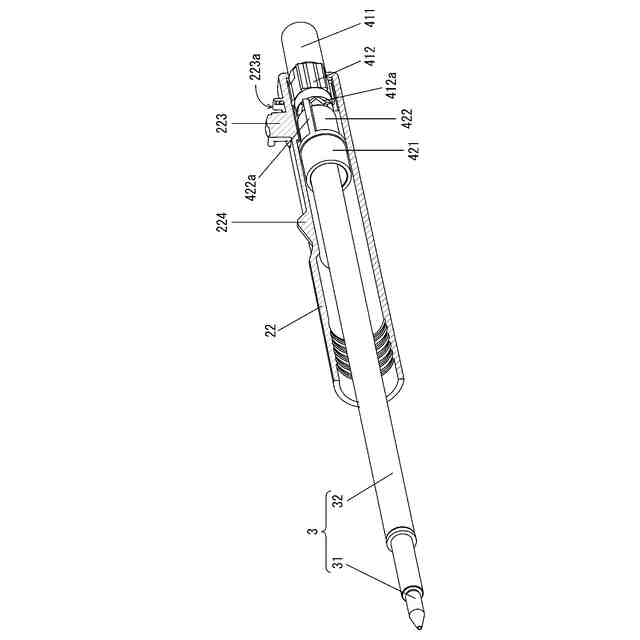

本発明に係る実施形態のノック式ボールペン１の主要な構成部分の一部切断斜視図である。

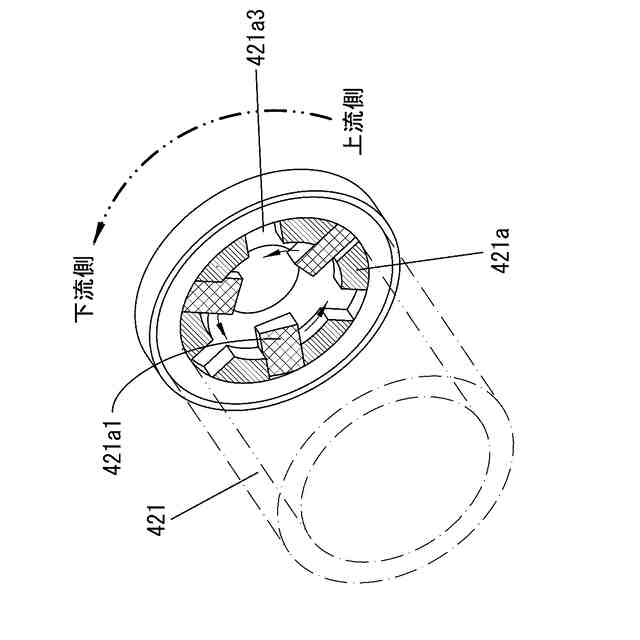

本発明に係る実施形態のノック式ボールペン１の回転子４２の図である。

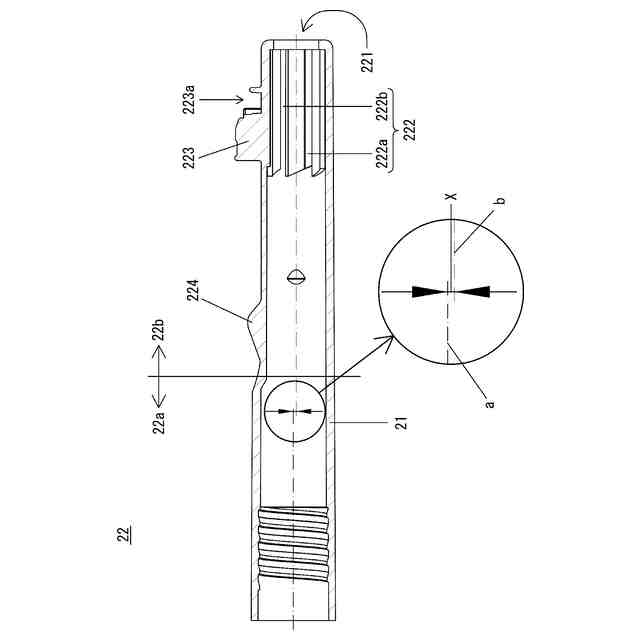

本発明に係る実施形態のノック式ボールペン１の後側ケース２２の断面図である。
本発明に係る実施形態のノック式ボールペン１の作用を説明する図である。
本発明の変形例の回転子４２の図である。
【発明を実施するための形態】
【０００９】
［実施形態］
以下、図面を参照して本発明に係るノック式筆記具の実施形態であるノック式ボールペン１を説明する。
以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
また、ノック式ボールペン１の長軸方向を、単に「軸方向」という。また、ノック式ボールペン１のボールペンリフィール３が出没する側を前又は先、その反対側を後という。
【００１０】
［全体構成］
図１は、本実施形態におけるノック式ボールペン１の側面図である。
本実施形態のノック式ボールペン１は、筒状ケース２、筒状ケース２内に収納されたボールペンリフィール３及びノック機構４、筒状ケース２の外周面に設けられたクリップ５を有する。
筒状ケース２は、その長軸方向中央部付近で、前側ケース２１と後側ケース２２の２つの部材に分けられている。前側ケース２１と後側ケース２２は、ネジにより着脱自在に結合されている。
筒状ケース２内には、ボールペンリフィール３が交換可能に収納され、ボールペンリフィール３の後部にノック機構４が収納されている。
