公開番号2025056960
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166520
出願日2023-09-27
発明の名称蓄電装置、情報処理方法及びコンピュータプログラム
出願人株式会社GSユアサ
代理人個人,個人
主分類H02J 7/02 20160101AFI20250401BHJP(電力の発電,変換,配電)
要約【課題】蓄電セル間の残存容量ばらつきの検出精度を向上できる技術を提供する。
【解決手段】蓄電装置は、直列接続された複数の蓄電セルを有する蓄電ユニットと、制御部とを備える。前記制御部は、前記蓄電ユニット又は前記蓄電セルの残存容量値を取得し、前記残存容量値が所定範囲内である場合に、前記蓄電ユニットに対し満充電制御を行う。
【選択図】図6
特許請求の範囲【請求項１】
直列接続された複数の蓄電セルを有する蓄電ユニットと、制御部とを備え、
前記制御部は、
前記蓄電ユニット又は前記蓄電セルの残存容量値を取得し、
前記残存容量値が所定範囲内である場合に、前記蓄電ユニットに対し満充電制御を行う
蓄電装置。
続きを表示（約 970 文字）【請求項２】
各蓄電セルに電気的に接続されるバランサーを備え、
前記制御部は、満充電制御後の各蓄電セルの電圧に基づいて、前記バランサーで均等化する各蓄電セルのアンバランス量を求める
請求項１に記載の蓄電装置。
【請求項３】
前記残存容量値が所定範囲内であって、前記残存容量値が所定範囲内となってから特定時間が経過している場合に、前記制御部は、前記蓄電ユニットに対し満充電制御を行う
請求項１に記載の蓄電装置。
【請求項４】
前記残存容量値が所定範囲内である場合又は前記残存容量値が所定範囲内となってから特定時間が経過している場合に、前記制御部は、前記蓄電ユニットの満充電要求を出力する
請求項１又は請求項２に記載の蓄電装置。
【請求項５】
満充電制御後の各蓄電セルの電圧を取得し、
取得した各蓄電セルの電圧に基づいて、蓄電セルのうち満充電制御後の電圧が最も低い蓄電セルと、他の蓄電セルそれぞれとの電圧に基づいて、各蓄電セルに電気的に接続されるバランサーによる各蓄電セルの放電量を決定する
請求項１又は請求項２に記載の蓄電装置。
【請求項６】
満充電制御後の各蓄電セルの電圧を用いて、前記蓄電ユニットを流れる充電電流及び／又は放電電流を積算する電流積算法により推定された前記蓄電ユニットのＳＯＣ値を補正する
請求項１又は請求項２に記載の蓄電装置。
【請求項７】
前記蓄電セルはリン酸鉄リチウムを正極活物質として含む
請求項１又は請求項２に記載の蓄電装置。
【請求項８】
直列接続された複数の蓄電セルを有する蓄電ユニット又は前記蓄電セルの残存容量値を取得し、
前記残存容量値が所定範囲内である場合に、前記蓄電ユニットに対し満充電制御を行う
処理をコンピュータが実行する情報処理方法。
【請求項９】
直列接続された複数の蓄電セルを有する蓄電ユニット又は前記蓄電セルの残存容量値を取得し、
前記残存容量値が所定範囲内である場合に、前記蓄電ユニットに対し満充電制御を行う
処理をコンピュータに実行させるコンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電装置、情報処理方法及びコンピュータプログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
直列接続された複数の蓄電セルを蓄える蓄電装置では、時間の経過に伴い、複数の蓄電セル間で残存容量（remaining charge）にばらつきが生じることがある。このような各蓄電セルの残存容量ばらつきを抑えるため、蓄電セル間の電圧を均等化するバランサーが知られている。
【０００３】
特許文献１には、複数のセル間の容量を均一にする容量調整装置が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２４４０５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の技術では、蓄電セル間の残存容量ばらつきの検出精度が十分ではない場合がある。
【０００６】
本開示の目的は、蓄電セル間の残存容量ばらつきの検出精度を向上できる技術を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る蓄電装置は、直列接続された複数の蓄電セルを有する蓄電ユニットと、制御部とを備える。前記制御部は、前記蓄電ユニット又は前記蓄電セルの残存容量値を取得し、前記残存容量値が所定範囲内である場合に、前記蓄電ユニットに対し満充電制御を行う。
前記蓄電装置は、各蓄電セルに電気的に接続されるバランサーをさらに備え、前記制御部は、前記残存容量値が所定範囲内である場合に、満充電制御後の各蓄電セルの電圧に基づいて、前記バランサーで均等化する各蓄電セルのアンバランス量を求めてもよい。
【発明の効果】
【０００８】
本開示によれば、蓄電セル間の残存容量ばらつきの検出精度を向上できる。特に、ＳＯＣ（State of Charge）－ＯＣＶ（Open Circuit Voltage）プロファイル（充電状態－開放電圧プロファイル）にプラトー領域を有する蓄電ユニットに、本開示の技術を好適に適用できる。
【図面の簡単な説明】
【０００９】
ＬＦＰ／Ｇｒ系電池のＳＯＣと、各セルのＯＣＶ及びセル間の電圧差との関係性を示す図である。
充電開始ＳＯＣが０％と充電開始ＳＯＣが８５％とである場合の、充電時の電圧値及び電流値のグラフである。
ＬＦＰ／Ｇｒ系電池のＳＯＣとセル間の電圧差との関係性を、残存容量ばらつき毎に示すグラフである。

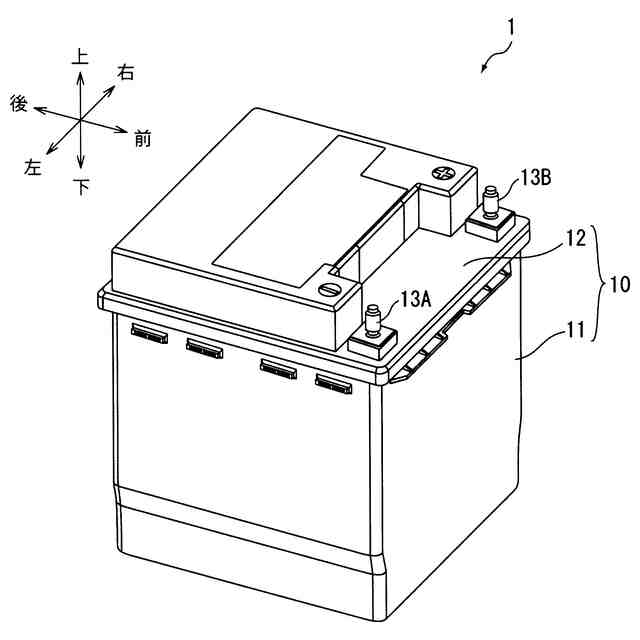

蓄電装置の構成例を示す斜視図である。
蓄電装置の分解斜視図である。

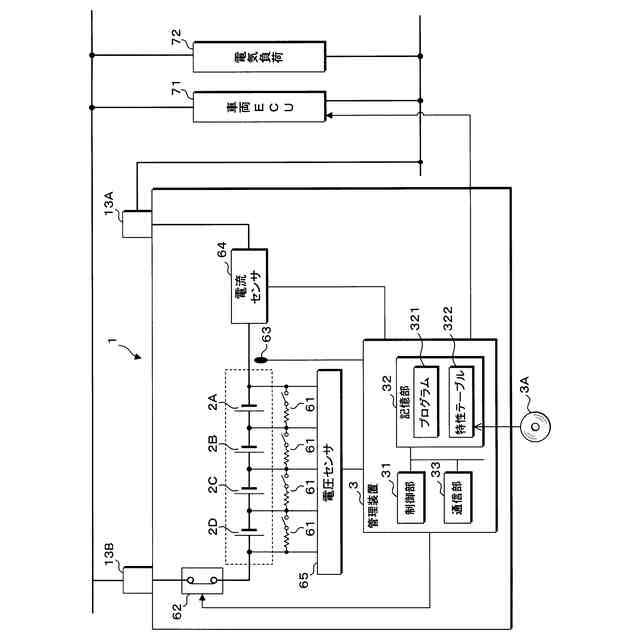

蓄電装置の構成例を示すブロック図である。

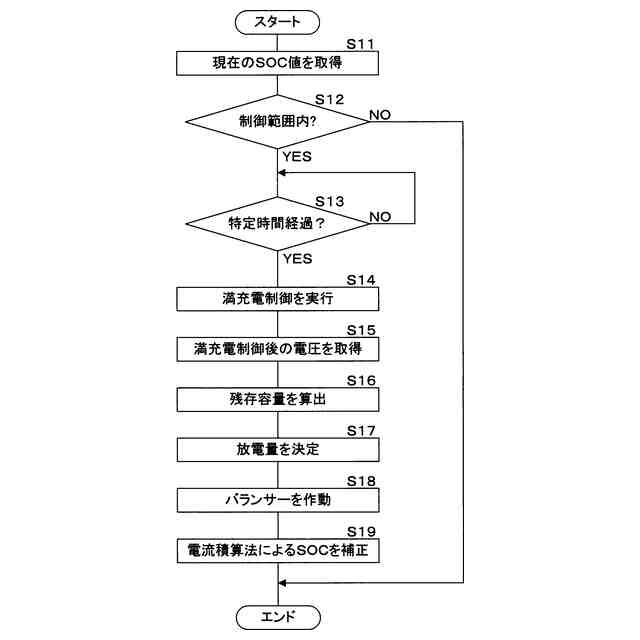

均等化処理手順の一例を示すフローチャートである。
アンバランス判定を説明する図である。
【発明を実施するための形態】
【００１０】
（１）本開示の一態様に係る蓄電装置は、直列接続された複数の蓄電セルを有する蓄電ユニットと、制御部とを備える。前記制御部は、前記蓄電ユニット又は前記蓄電セルの残存容量値を取得し、前記残存容量値が所定範囲内である場合に、前記蓄電ユニットに対し満充電制御を行う。
（【００１１】以降は省略されています）
