公開番号2025058542
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168535
出願日2023-09-28
発明の名称軟磁性金属粉末、磁気コアおよび磁性部品
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 1/20 20060101AFI20250402BHJP(基本的電気素子)
要約【課題】直流重畳特性を改善した磁気コアを作製できる軟磁性金属粉末および直流重畳特性を改善した磁気コア等を提供する。

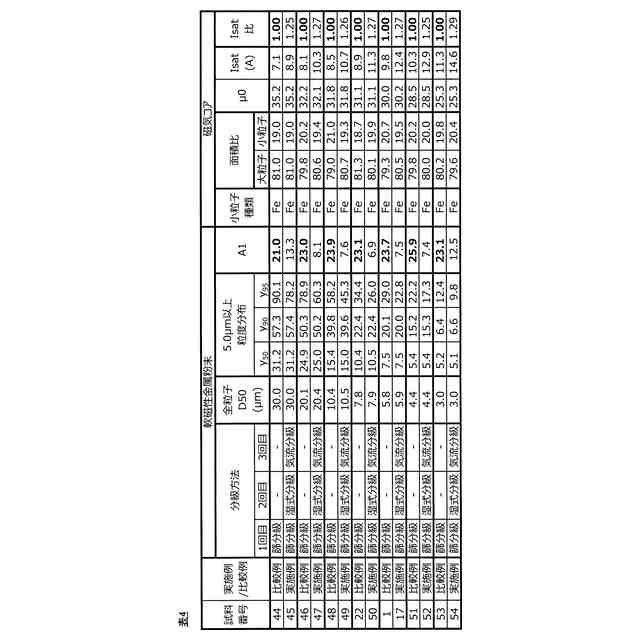

【解決手段】粒子径が5.0μm以上である軟磁性金属粒子を含む軟磁性金属粉末である。粒子径が5.0μm以上である軟磁性金属粒子の粒度分布において、D95の値をy₉₅(μm)、D90の値をy₉₀(μm)、D50の値をy₅₀(μm)として、(y₉₅/y₅₀-y₉₀/y₅₀)/(0.95-0.90)が20.0以下である。任意の断面においてHeywood径が5.0μm以上である軟磁性金属粒子を含む磁気コアである。Heywood径が5.0μm以上である軟磁性金属粒子の粒度分布において、D95の値をY₉₅(μm)、D90の値をY₉₀(μm)、D50の値をY₅₀(μm)として、(Y₉₅/Y₅₀-Y₉₀/Y₅₀)/(0.95-0.90)が20.0以下である。
【選択図】なし
特許請求の範囲【請求項１】
粒子径が５．０μｍ以上である軟磁性金属粒子を含む軟磁性金属粉末であり、
前記粒子径が５．０μｍ以上である軟磁性金属粒子の粒度分布において、Ｄ９５の値をｙ
95
（μｍ）、Ｄ９０の値をｙ
90
（μｍ）、Ｄ５０の値をｙ
50
（μｍ）として、
（ｙ
95
／ｙ
50
－ｙ
90
／ｙ
50
）／（０．９５－０．９０）が２０．０以下である軟磁性金属粉末。
続きを表示（約 540 文字）【請求項２】
前記軟磁性金属粉末に含まれる全ての軟磁性金属粒子の粒度分布において、Ｄ５０が３．０μｍ以上３０．０μｍ以下である請求項１に記載の軟磁性金属粉末。
【請求項３】
請求項１または２に記載の軟磁性金属粉末を含む磁気コア。
【請求項４】
請求項１または２に記載の軟磁性金属粉末を含む磁性部品。
【請求項５】
任意の断面においてＨｅｙｗｏｏｄ径が５．０μｍ以上である軟磁性金属粒子を含む磁気コアであり、
前記Ｈｅｙｗｏｏｄ径が５．０μｍ以上である軟磁性金属粒子の粒度分布において、Ｄ９５の値をＹ
95
（μｍ）、Ｄ９０の値をＹ
90
（μｍ）、Ｄ５０の値をＹ
50
（μｍ）として、
（Ｙ
95
／Ｙ
50
－Ｙ
90
／Ｙ
50
）／（０．９５－０．９０）が２０．０以下である磁気コア。
【請求項６】
任意の断面における磁性体の面積率が７０％以上９５％以下である請求項５に記載の磁気コア。
【請求項７】
請求項５または６に記載の磁気コアを含む磁性部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軟磁性金属粉末、磁気コアおよび磁性部品に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、金属磁性粉末を圧粉して得られる圧粉コアとコイル部とを一体成形したインダクタが記載されている。
【０００３】
圧粉コアに金属磁性粉末を用いる場合にはコア損失が大きくなりやすい。金属磁性粉末として非晶質合金粉末を用いることでコア損失が低下する。しかし、成形時に圧粉コアの密度を向上させることが難しくなる。
【０００４】
特許文献２および特許文献３には、結晶質の合金磁性粉末と非晶質の合金磁性粉末とを混合して用いることが記載されている。
【０００５】
特許文献４には、実用球形度の平均値が高い非晶質軟磁性粉末を用いることで、従来よりも低損失なインダクタ等を提供できることが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－３０９０２４号公報
特開２００４－１９７２１８号公報
特開２００４－３６３４６６号公報
特許第５１１０６６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の例示的な実施形態の目的は、直流重畳特性を改善した磁気コアを作製できる軟磁性金属粉末および直流重畳特性を改善した磁気コア等を提供することである。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、本発明の例示的な実施形態の軟磁性金属粉末は、
粒子径が５．０μｍ以上である軟磁性金属粒子を含む軟磁性金属粉末であり、
前記粒子径が５．０μｍ以上である軟磁性金属粒子の粒度分布において、Ｄ９５の値をｙ
95
（μｍ）、Ｄ９０の値をｙ
90
（μｍ）、Ｄ５０の値をｙ
50
（μｍ）として、
（ｙ
95
／ｙ
50
－ｙ
90
／ｙ
50
）／（０．９５－０．９０）が２０．０以下である。
【０００９】
前記軟磁性金属粉末に含まれる全ての軟磁性金属粒子の粒度分布において、Ｄ５０が３．０μｍ以上３０．０μｍ以下であってもよい。
【００１０】
上記の目的を達成するために、本発明の第１の観点に係る例示的な実施形態の磁気コアは上記の軟磁性金属粉末を含む磁気コアである。

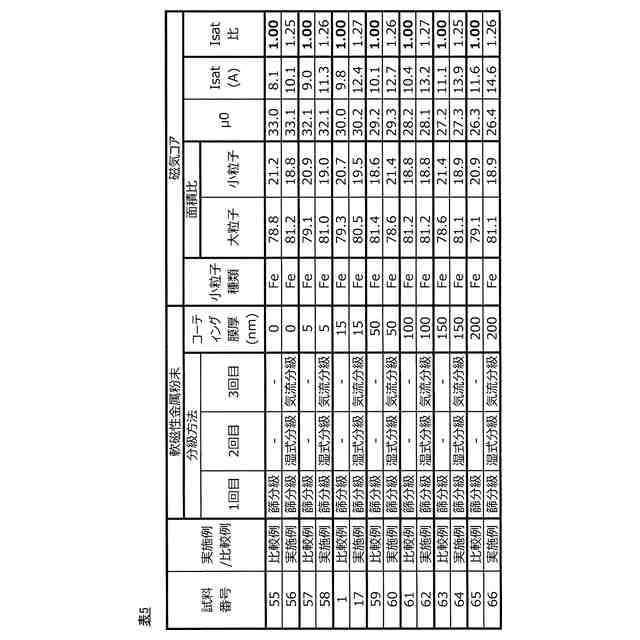

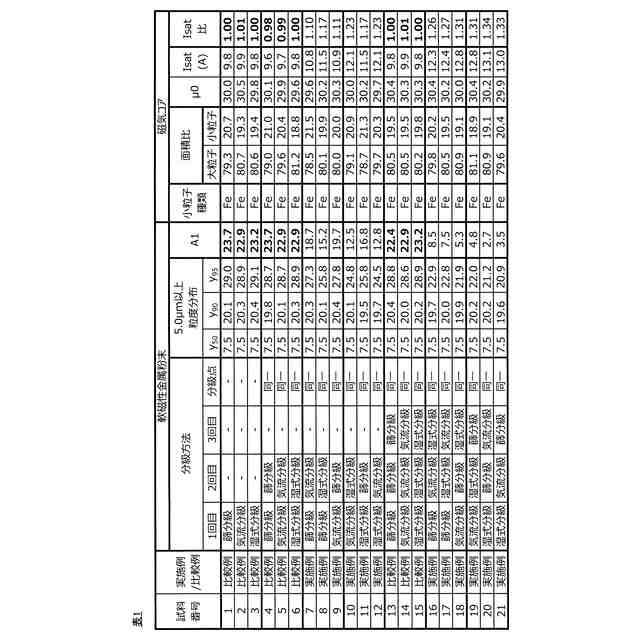

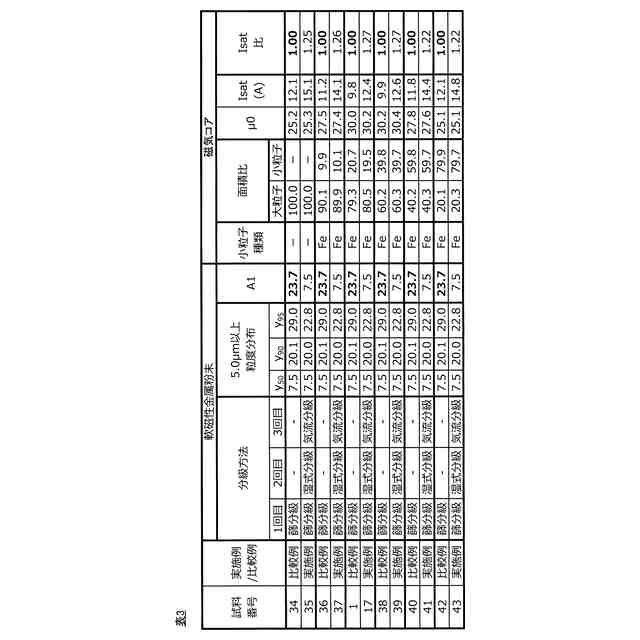

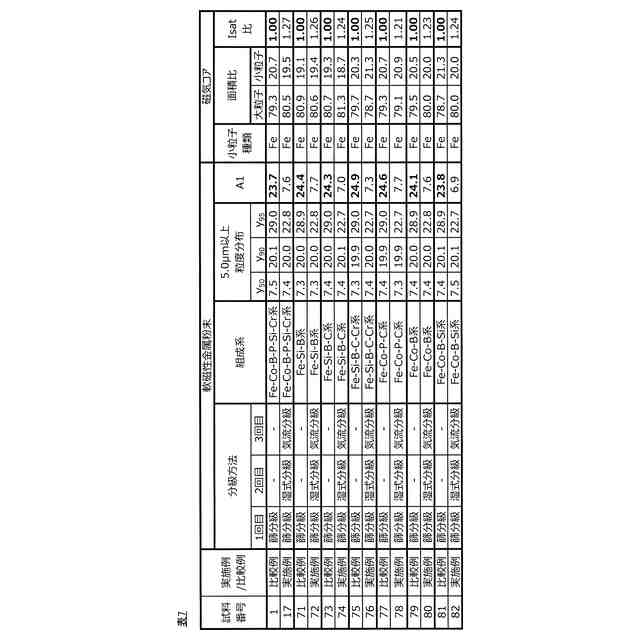

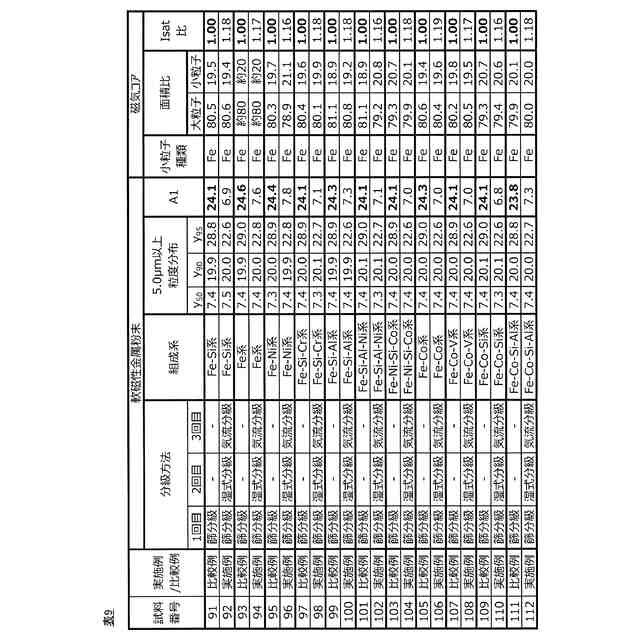

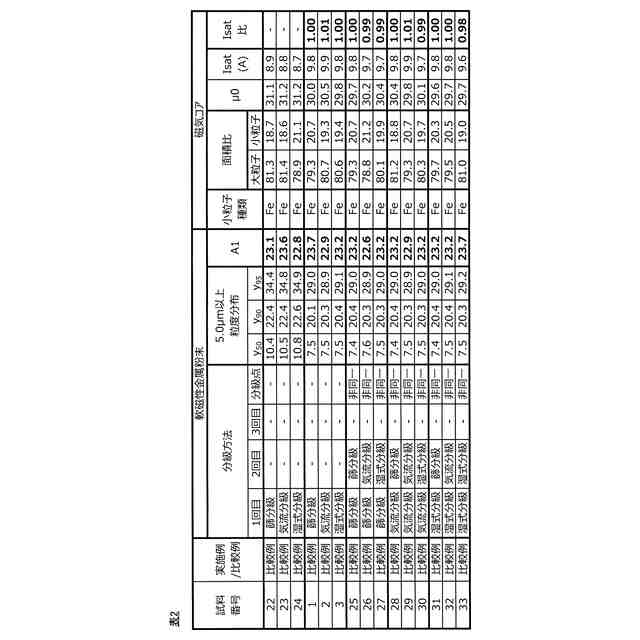

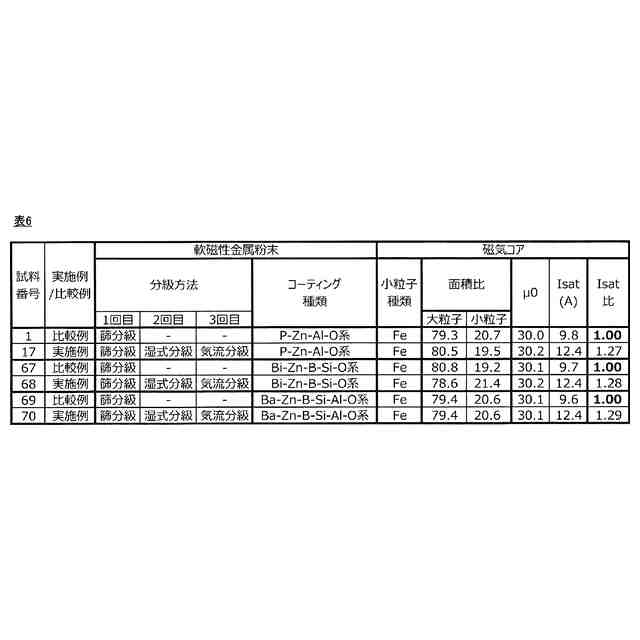

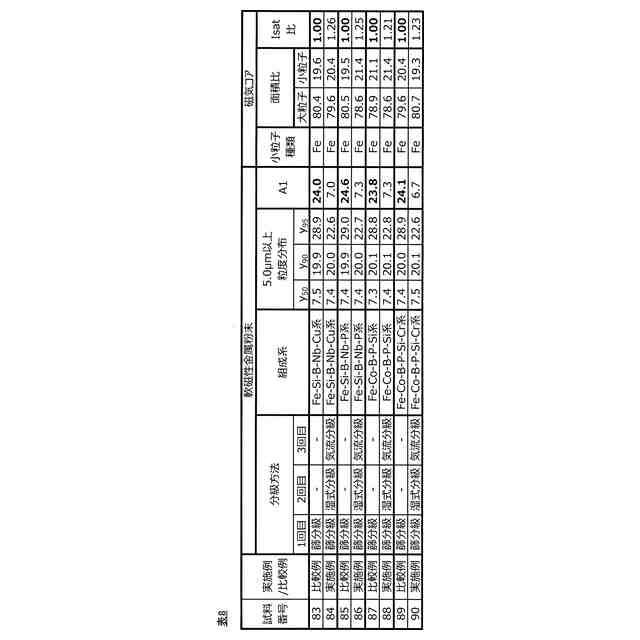

（【００１１】以降は省略されています）
