公開番号2025065471
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025020776,2023109238
出願日2025-02-12,2018-09-25
発明の名称筆記具
出願人株式会社パイロットコーポレーション
代理人弁理士法人津国
主分類B43K 23/12 20060101AFI20250410BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】透明性を有する材料により形成した部材を用いた筆記具でありながら、筆記具により形成される筆跡が初期から退色や褐変を生じて見栄えを損なうことがなく、ペン先形状や筆記具内のインキの色調や残量を視認できる筆記具を提供すること。
【解決手段】インキと、インキを収容したインキ吸蔵体7と、内部にインキ吸蔵体7を収容した軸筒8と、インキが吐出可能なペン先3と、ペン先3を保持する保持体4と、軸筒8のペン先側に着脱自在に取り付けられ透明性を有する材料にて形成されたキャップ2と、を備える。キャップ2に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含有、又はキャップ2表面に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含む光安定層を設ける。
【選択図】図1
特許請求の範囲【請求項１】
（イ）電子供与性有機化合物、（ロ）電子受容性化合物、（ハ）前記（イ）、（ロ）成分の呈色反応の生起温度を決める反応媒体からなる可逆熱変色性材料、フォトクロミック有機材料、染料、蛍光顔料から選ばれる着色剤を含むインキと、前記インキを収容したインキ吸蔵体と、内部に前記インキ吸蔵体を収容した軸筒と、前記インキが吐出可能なペン先と、前記ペン先を保持する保持体と、前記軸筒のペン先側に着脱自在に取り付けられ透明性を有する材料にて形成されたキャップと、を備えた筆記具であって、前記キャップに紫外線吸収剤若しくは透明性紫外線遮蔽剤を含有、又は前記キャップ表面に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含む光安定層を設けてなる筆記具。
続きを表示（約 270 文字）【請求項２】
前記キャップに光安定剤を含有又は前記光安定層中に光安定剤を含有してなる請求項１に記載の筆記具。
【請求項３】
前記保持体は透明性を有する材料にて形成された請求項１又は２に記載の筆記具。
【請求項４】
前記保持体に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含有、又は前記保持体の表面に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含む光安定層を設けてなる請求項３に記載の筆記具。
【請求項５】
前記保持体に光安定剤を含有又は前記光安定層中に光安定剤を含有してなる請求項４に記載の筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記具に関する。更に詳細には収容されるインキの耐光性を向上させた筆記具に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来より、筆記具に収容されるインキ中に含まれる着色剤は、光により色調が退色又は変色してしまうものが多く存在している。そのため、ベンゾフェノン系、サリチル酸系、ベンゾトリアゾール系、シアノアクリレート系等の紫外線吸収剤をインキ中に添加することが開示されている（例えば、特許文献１及び２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開昭６２－１０６９７１号公報
特開平９－２７９０８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１及び２に開示された技術では、前記紫外線吸収剤は、媒体に対する溶解性が非常に乏しく、特に水性インキに用いる場合には少量しか添加することができないために充分な耐光性向上効果が得られ難かった。
【０００５】
近年、キャップや軸筒やインキ収容管を、透明性を有する材料により形成して内部に収容したペン先形状やインキの色調や残量を視認できる筆記具が汎用されているが、前記筆記具においては収容されたインキ自体が光に晒される傾向にあり、比較的耐光性に乏しい染料、蛍光顔料、可逆熱変色性材料、フォトクロミック材料等の着色剤を使用した系において、インキ中で着色剤の退色や褐変を生じ、よって、筆記して得られる筆跡も同様に退色や褐変が見られ、商品価値を損ない易くなる。また、インキ中で着色剤の退色や褐変を生じさせないためには、キャップや軸筒やインキ収容管を、透明性を有する材料で形成することができず、よって、ペン先形状や筆記具内のインキの色調や残量を視認できない。
【０００６】
本発明は、以上のような知見に鑑みてなされたものであり、その目的とするところは、透明性を有する材料により形成した部材を用いた筆記具でありながら、前記筆記具により形成される筆跡が初期から退色や褐変を生じて見栄えを損なうことがなく、ペン先形状や筆記具内のインキの色調や残量を視認できる筆記具を提供することである。なお、本発明において、「前」とは、ペン先側を指し、「後」とは、その反対側を指す。
【課題を解決するための手段】
【０００７】
本発明は、（イ）電子供与性有機化合物、（ロ）電子受容性化合物、（ハ）前記（イ）、（ロ）成分の呈色反応の生起温度を決める反応媒体からなる可逆熱変色性材料、フォトクロミック有機材料、染料、蛍光顔料から選ばれる着色剤を含むインキと、前記インキを収容したインキ吸蔵体と、内部に前記インキ吸蔵体を収容した軸筒と、前記インキが吐出可能なペン先と、前記ペン先を保持する保持体と、前記軸筒のペン先側に着脱自在に取り付けられ透明性を有する材料にて形成されたキャップと、を備えた筆記具であって、前記キャップに紫外線吸収剤若しくは透明性紫外線遮蔽剤を含有、又は前記キャップ表面に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含む光安定層を設けてなる筆記具である。
【０００８】
本発明によれば、前記キャップに紫外線吸収剤若しくは透明性紫外線遮蔽剤を含有、又は前記キャップ表面に紫外線吸収剤若しくは透明性紫外線遮蔽剤を含む光安定層を設けることより、透明性を有する材料により形成した部材を用いた筆記具でありながら、前記筆記具により形成される筆跡が初期から退色や褐変を生じて見栄えを損なうことがなく、ペン先形状や筆記具内のインキの色調や残量を視認できる。
【発明の効果】
【０００９】
本発明は、透明性を有する材料により形成した部材を用いた筆記具でありながら、前記筆記具により形成される筆跡が初期から退色や褐変を生じて見栄えを損なうことのない優れた筆記具であると共に、ペン先形状や筆記具内のインキの色調や残量を視認することができるため、商品価値の高い筆記具を提供できる。
【図面の簡単な説明】
【００１０】
本発明の実施形態を示す縦断面図である。
図１の要部拡大図である。

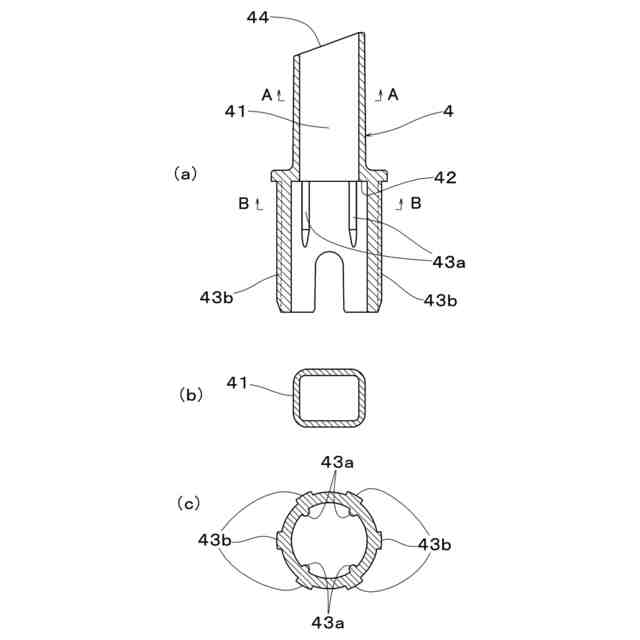

図３（ａ）は、本発明の実施形態の保持体の縦断面図である。図３（ｂ）は、図３（ａ）のＡ－Ａ線断面図である。図３（ｃ）は、図３（ａ）のＢ－Ｂ線断面図である。
図４（ａ）は、本発明の実施形態のペン先の正面図である。図４（ｂ）は、ペン先の斜視図である。

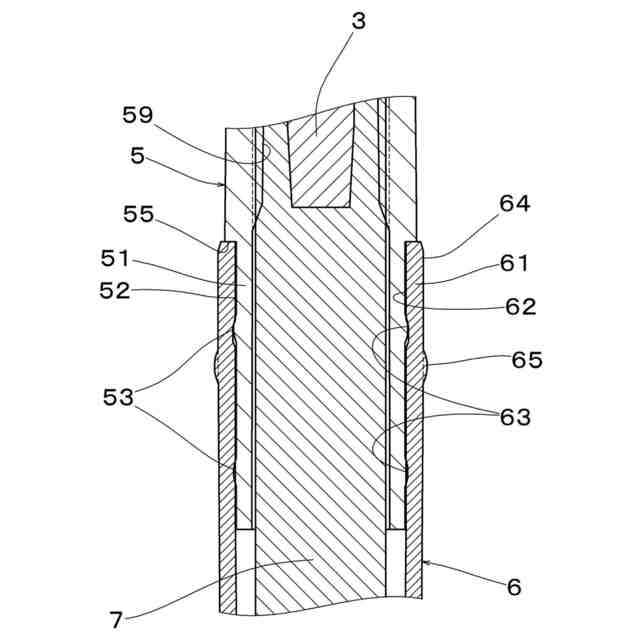

図２の要部拡大縦断面図である。

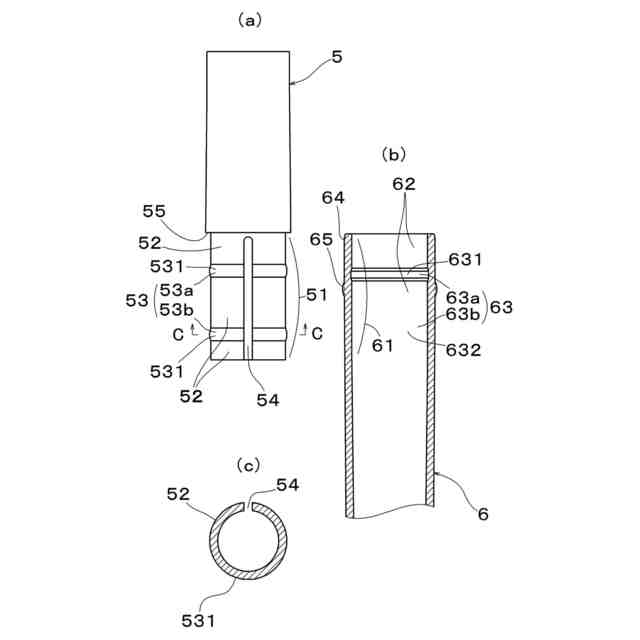

図５の前軸と後軸の分解図である。（その他部品は省略）

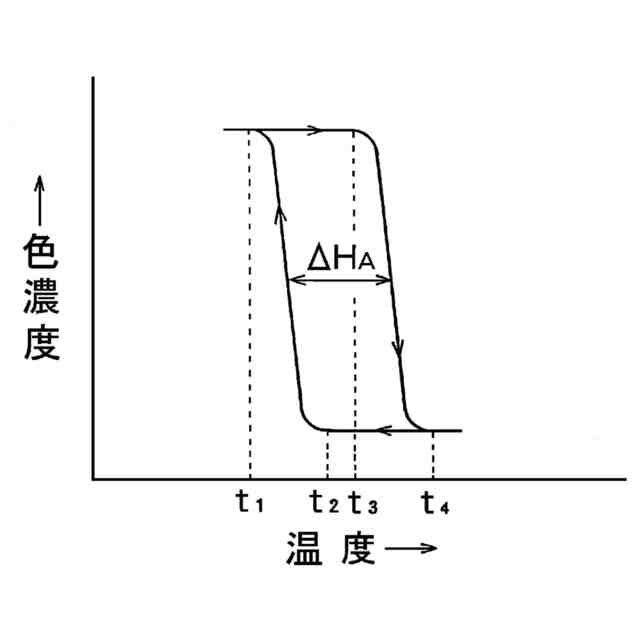

加熱消色型マイクロカプセル顔料の変色挙動を示す説明図である。
色彩記憶保持型マイクロカプセル顔料の変色挙動を示す説明図である。
加熱発色型マイクロカプセル顔料の変色挙動を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
