公開番号2025067952
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025020856,2023200613
出願日2025-02-12,2018-12-10
発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人個人,個人,個人,個人,個人
主分類F25D 21/06 20060101AFI20250417BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】十分な除霜を行い易くすることが可能な冷蔵庫を提供する。
【解決手段】実施形態の冷蔵庫は、貯蔵部を含む筐体と、冷却器を含み、前記貯蔵部を冷却する冷却部と、前記冷却器を除霜する除霜運転を行わせる制御部とを備える。前記制御部は、前記除霜運転中に前記冷却器が所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて除霜の効果を高めた特殊除霜制御を行う。
【選択図】図9
特許請求の範囲【請求項１】
貯蔵部を含む筐体と、
冷却器を含み、前記貯蔵部を冷却する冷却部と、
前記冷却器を除霜する除霜運転を行わせる制御部と、
を備え、
前記制御部は、前記除霜運転中に前記冷却器が所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて除霜の効果を高めた特殊除霜制御を行う、
冷蔵庫。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記特殊除霜制御として、前記除霜運転中に前記冷却器が前記所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて前記除霜運転の時間を延長することにより除霜の効果を高める、
請求項１に記載の冷蔵庫。
【請求項３】
前記制御部は、前記特殊除霜制御として、前記除霜運転中に前記冷却器が前記所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて前記除霜を行う温度を高めることにより除霜の効果を高める、
請求項１または請求項２に記載の冷蔵庫。
【請求項４】
貯蔵部を含む筐体と、
冷却器を含み、前記貯蔵部を冷却する冷却部と、
前記冷却器を除霜する除霜運転を行わせる制御部と、
を備え、
前記制御部は、前記除霜運転中に前記冷却器が所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて前記冷却器への着霜を抑制する着霜抑制制御を行う、
冷蔵庫。
【請求項５】
前記制御部は、前記着霜抑制制御として、前記除霜運転中に前記冷却器が前記所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて前記冷却器へ送風される風量を減少させることにより前記冷却器への着霜を抑制する、
請求項４に記載の冷蔵庫。
【請求項６】
前記冷却部は、前記冷却器に供給される冷媒を圧縮する圧縮機を含み、
前記制御部は、前記着霜抑制制御として、前記除霜運転中に前記冷却器が前記所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて前記圧縮機の能力を低下させるにより前記冷却器への着霜を抑制する、
請求項４または請求項５に記載の冷蔵庫。
【請求項７】
前記制御部は、前記着霜抑制制御として、前記除霜運転中に前記冷却器が前記所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて前記貯蔵部が冷却される時間を短くすることにより前記冷却器への着霜を抑制する、
請求項４から請求項６のうちいずれか１項に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
冷蔵室よりも低い温度に保たれるチルド室を備えた冷蔵庫が知られている。チルド室は、発酵食品や生鮮食品などの食品を、できるだけ低温で凍らない温度で保存する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１０２３２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、冷蔵庫は、十分な除霜を行うことが望まれている。本発明は、上記のような課題を解決するためになされたものであり、十分な除霜を行い易くすることが可能な冷蔵庫を提供することを目的とする。
【課題を解決するための手段】
【０００５】
実施形態の冷蔵庫は、貯蔵部を含む筐体と、冷却器を含み前記貯蔵部を冷却する冷却部と、前記冷却器を除霜する除霜運転を行わせる制御部とを備える。前記制御部は、前記除霜運転中に前記冷却器が所定温度に達するまでの時間が短い場合に、前記除霜運転中に前記冷却器が前記所定温度に達するまでの前記時間が長い場合と比べて除霜の効果を高めた特殊除霜制御を行う。
【図面の簡単な説明】
【０００６】
実施形態の冷蔵庫の全体の概略構成を示す縦断側面図。
実施形態の冷蔵庫を示す正面図。

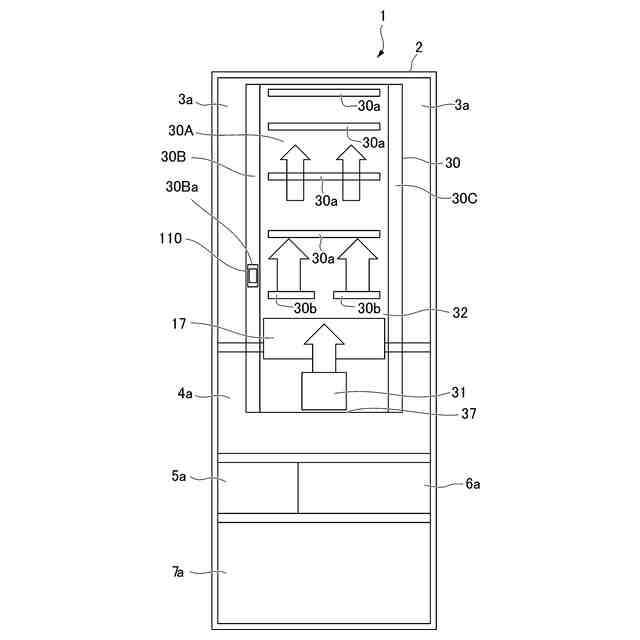

実施形態の冷蔵庫の冷気供給ダクトの配置と冷蔵室温度センサを示す模式図。

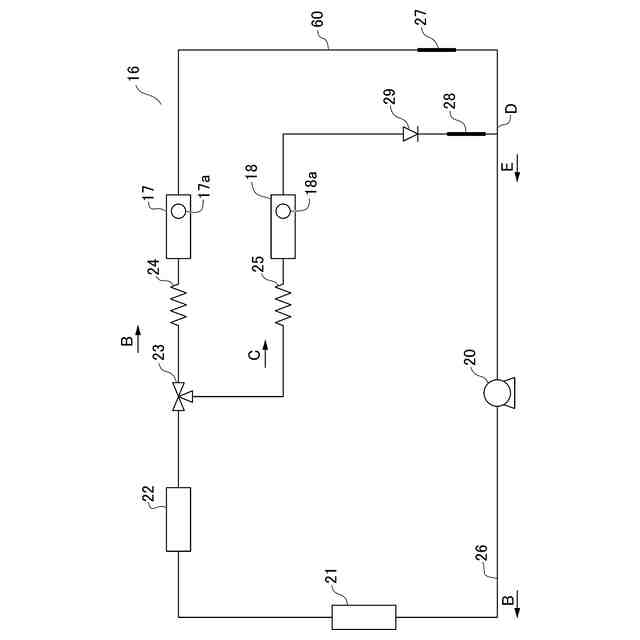

実施形態の冷凍サイクルの構成図。

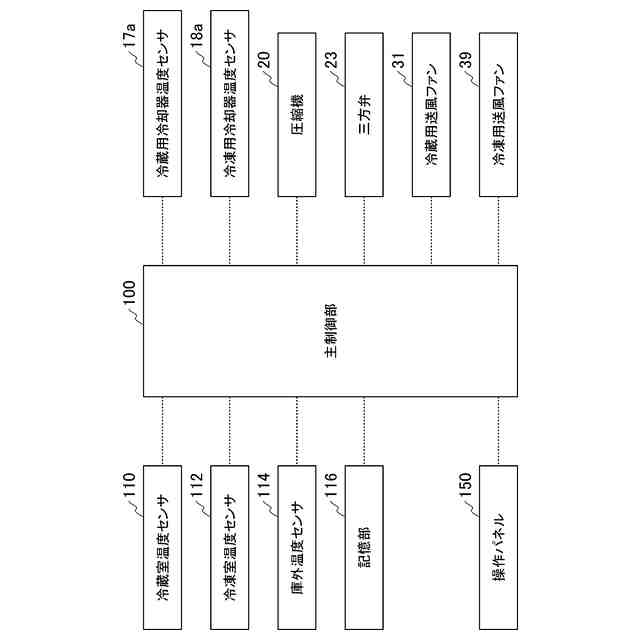

実施形態の冷蔵庫の制御装置を示すブロック図。

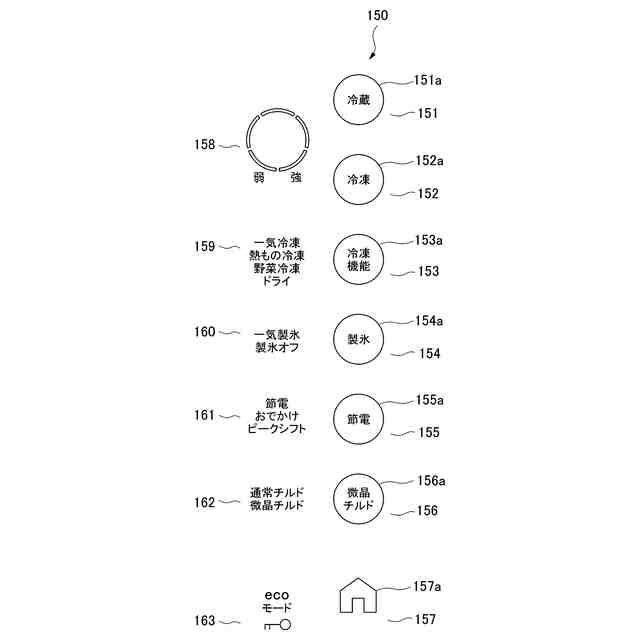

実施形態の冷蔵庫の操作パネル部を示す図。

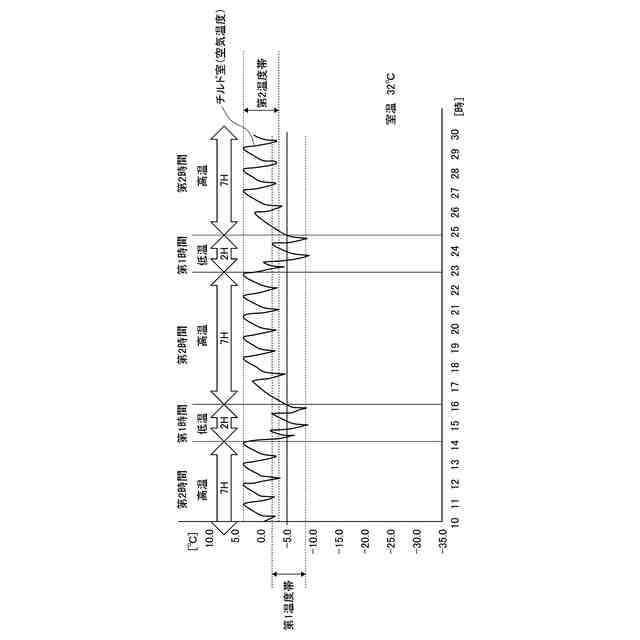

実施形態の冷蔵庫が特別チルド運転で冷却を行った際の、チルド室の空気温度の測定結果を示す図。

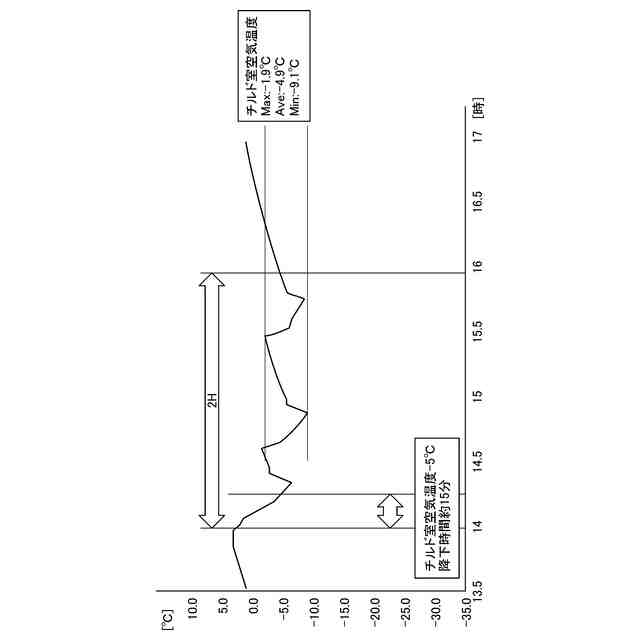

実施形態の冷蔵庫が特別チルド運転で冷却を行った際の、低温冷却におけるチルド室の空気温度の測定結果を示す図。

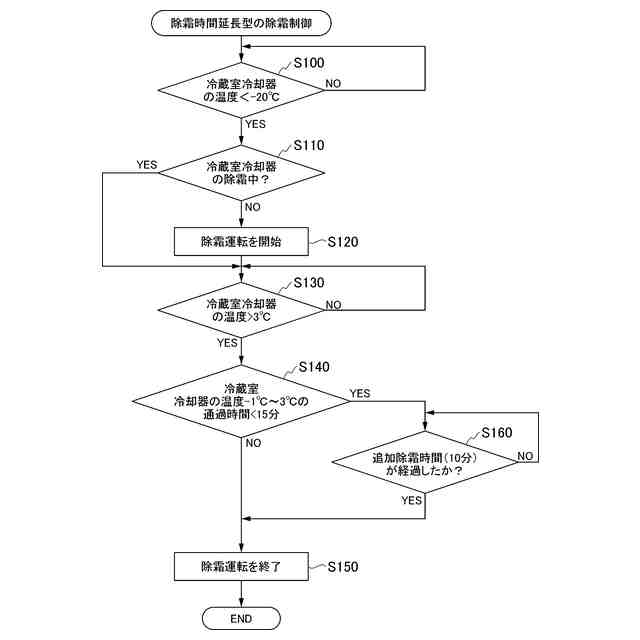

実施形態の冷蔵庫が行う除霜時間延長型の除霜運転を示すフローチャート。
実施形態の冷蔵庫が除霜運転を行った際の、冷蔵用冷却器の温度とチルド室の空気温度の測定結果を示す図。
実施形態の冷蔵庫が行う最低除霜時間設定型の除霜運転を示すフローチャート。
実施形態の冷蔵庫が行う除霜運転において、高温運転時間の実施割合の変化を示す図。
変形例の冷蔵庫の全体の概略構成を示す縦断側面図。
【発明を実施するための形態】
【０００７】
以下、実施形態の冷蔵庫を、図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。本明細書では、冷蔵庫の正面に立つユーザから冷蔵庫を見た方向を基準に、左右を定義している。また、冷蔵庫から見て冷蔵庫の正面に立つユーザに近い側を「前」、遠い側を「後ろ」と定義している。
【０００８】
本明細書で「ＸＸに基づく」とは、「少なくともＸＸに基づく」ことを意味し、ＸＸに加えて別の要素に基づく場合も含む。また「ＸＸに基づく」とは、ＸＸを直接に用いる場合に限定されず、ＸＸに対して演算や加工が行われたものに基づく場合も含む。「ＸＸ」は、任意の要素（例えば任意の情報）である。
【０００９】
（第１の実施形態）
＜冷蔵庫の構成＞

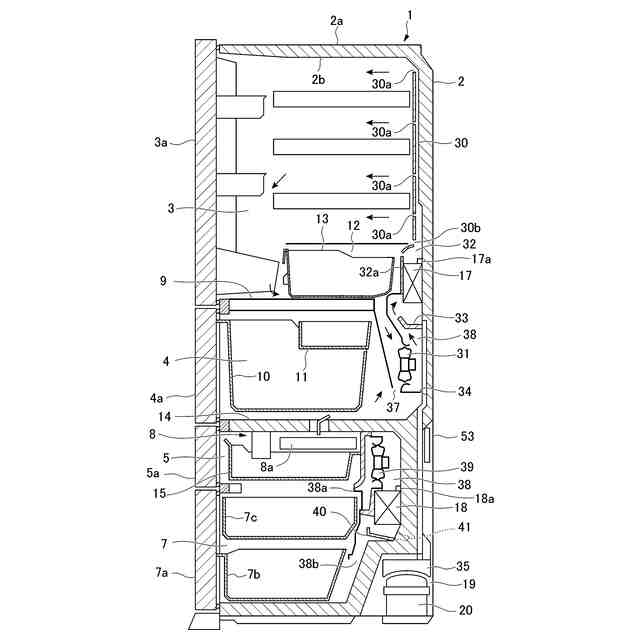

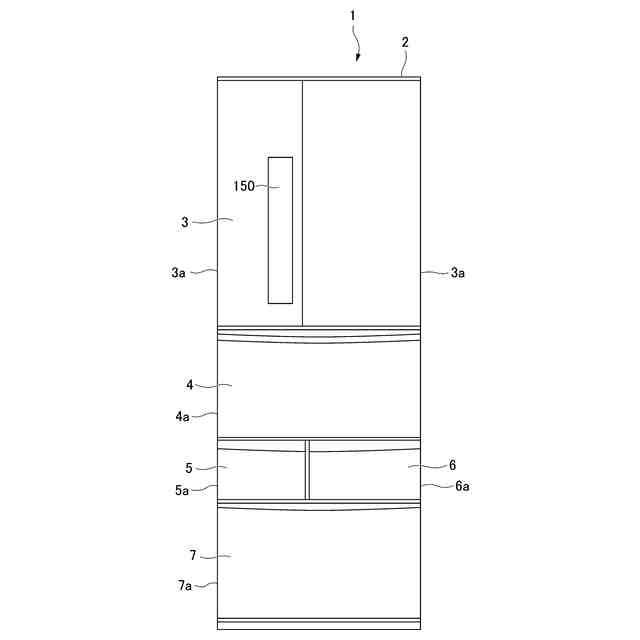

図１は、実施形態の冷蔵庫１の全体の概略構成を示す縦断側面図である。図２は、実施形態の冷蔵庫１を示す正面図である。冷蔵庫１は、前面が開口した縦長矩形箱状の断熱筐体２内に、複数の貯蔵室を設けて構成されている。具体的には、断熱筐体２内には、上段から順に、冷蔵室３、野菜室４が設けられ、その下方に製氷室５と小冷凍室６（図２参照）が左右に並べて設けられ、これらの下方に冷凍室７が設けられている。図１に示すように、製氷室５内には、自動製氷装置８が設けられている。断熱筐体２は、詳細は後述するが、鋼板製の外箱２ａと合成樹脂製の内箱２ｂとの間に断熱材を有して構成されている。断熱筐体２は、「筐体」の一例である。
【００１０】
冷蔵室３及び野菜室４は、いずれも冷蔵温度帯（例えば、１～４℃のプラス温度帯）の貯蔵室であり、それらの間は、プラスチック製の仕切壁９により上下に仕切られている。冷蔵室３の前面部には、ヒンジ開閉式の断熱扉３ａが設けられ、野菜室４の前面には引出し式の断熱扉４ａが設けられている。この断熱扉４ａの背面部には、貯蔵容器を構成する下部ケース１０が連結されている。下部ケース１０の上部には、下部ケース１０よりも小型の上部ケース１１が設けられている。
（【００１１】以降は省略されています）
