公開番号2025062892
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023172253
出願日2023-10-03
発明の名称冷蔵庫
出願人アクア株式会社
代理人個人,個人,個人,個人
主分類F25D 17/04 20060101AFI20250408BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷却室が貯蔵室の上方側に形成される冷蔵庫において、貯蔵室の冷却効率を向上することができる冷蔵庫を提供する。
【解決手段】冷蔵庫10の冷却室13は、貯蔵室11と区画部12により区画され、貯蔵室11の上方側に形成される。帰還開口部15は、貯蔵室11から冷却室13に向けて帰還する空気が通過するように構成される。送風機17は、貯蔵室11から冷却室13に向けて空気を送風するように構成される。遮蔽装置40は、送風機17の近傍に配設され、開放状態または閉鎖状態となるように構成される。遮蔽装置40は、遮蔽カバー41を有する。開放状態では、遮蔽カバー41が区画部12から離隔することで、帰還開口部15が開放される。閉鎖状態では、遮蔽カバー41が区画部12に接近することで、帰還開口部15が閉鎖される。

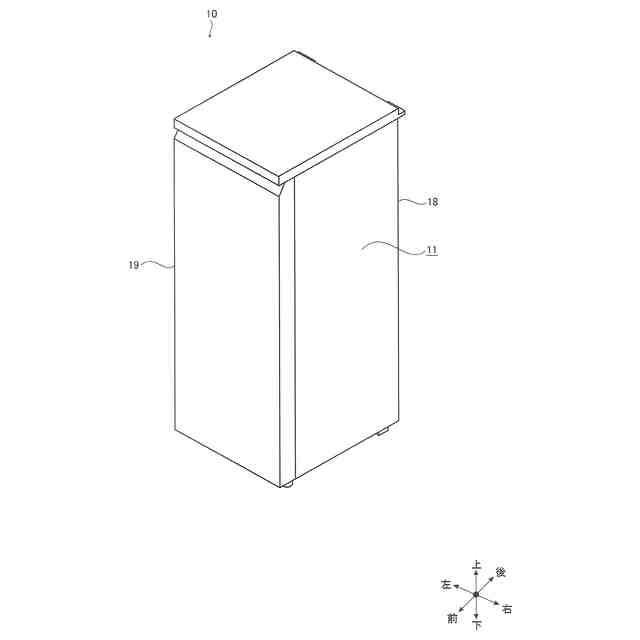

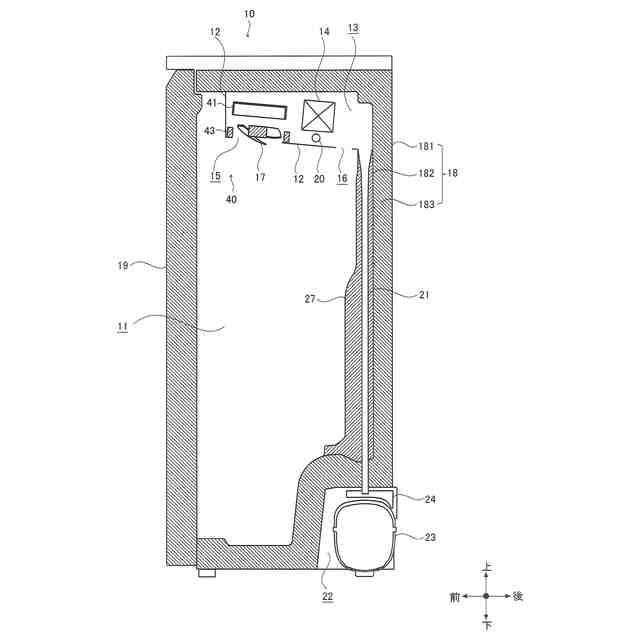

【選択図】図2
特許請求の範囲【請求項１】
貯蔵室と、

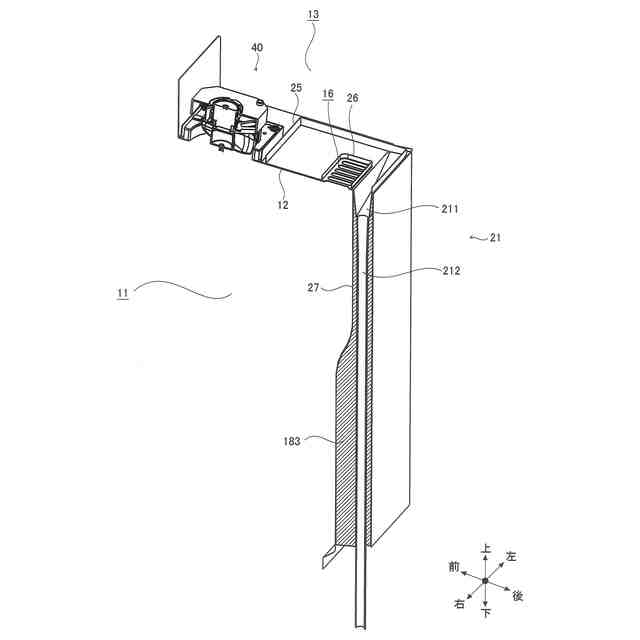

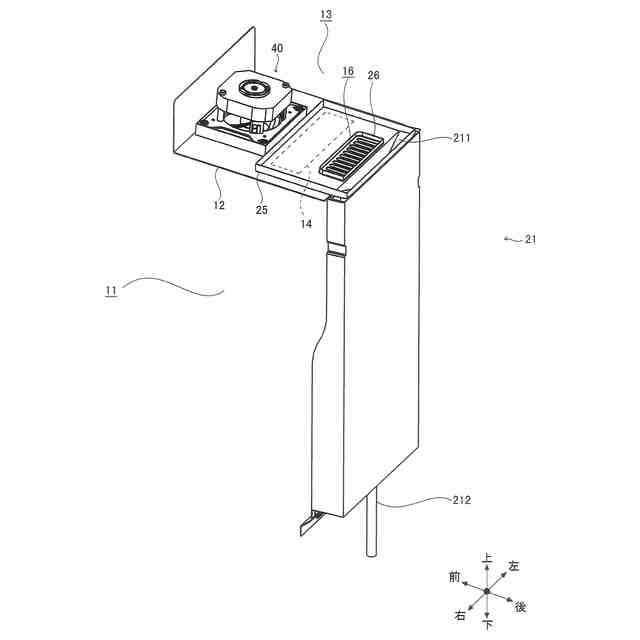

前記貯蔵室と区画部により区画され、前記貯蔵室の上方側に形成された冷却室と、
前記冷却室の内部で空気を冷却する冷却器と、

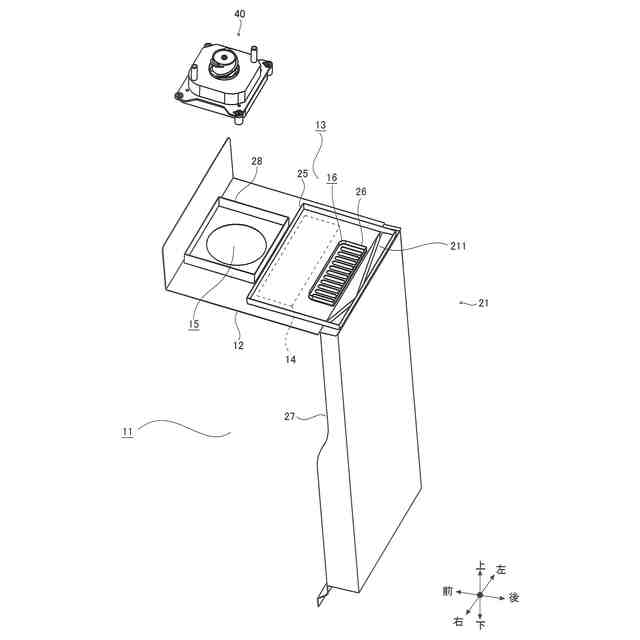

前記区画部に形成された開口であり、前記貯蔵室から前記冷却室に向けて帰還する前記空気が通過する帰還開口部と、
前記帰還開口部の近傍に配設され、前記貯蔵室から前記冷却室に向けて前記空気を送風する送風機と、

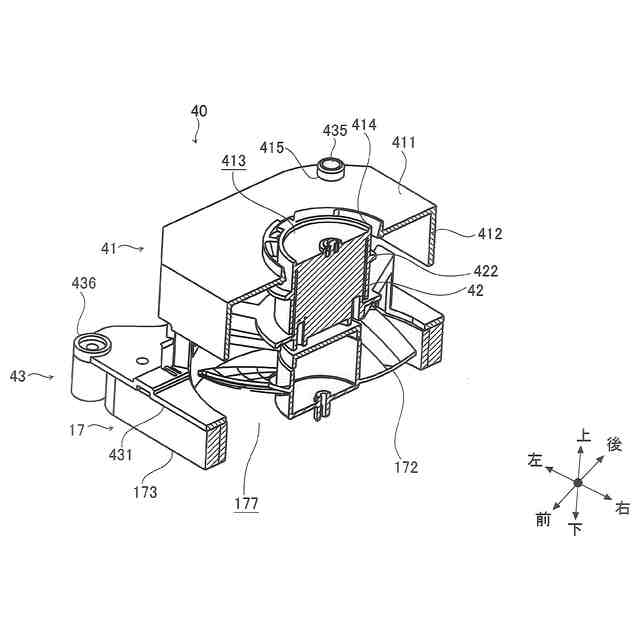

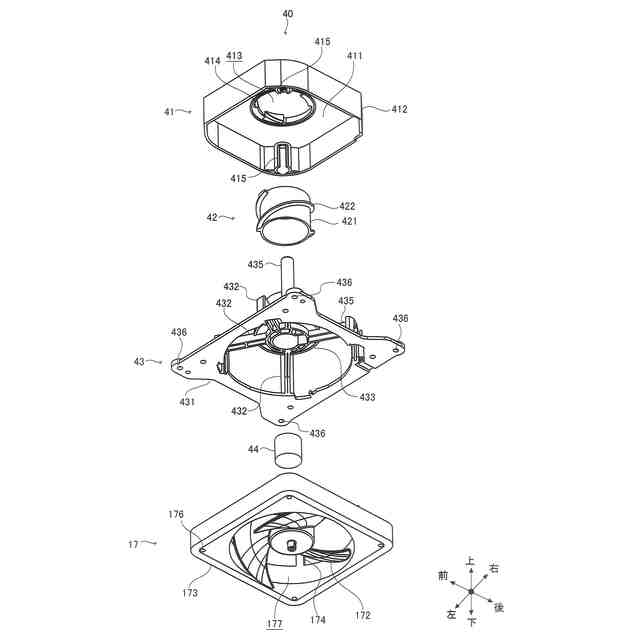

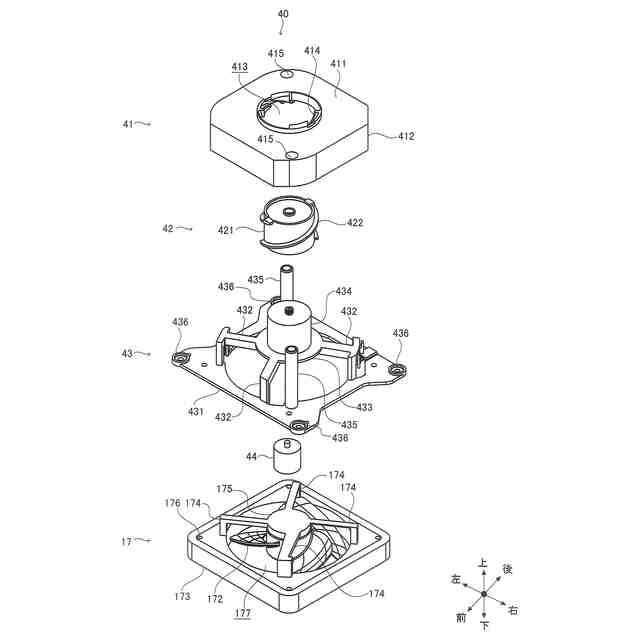

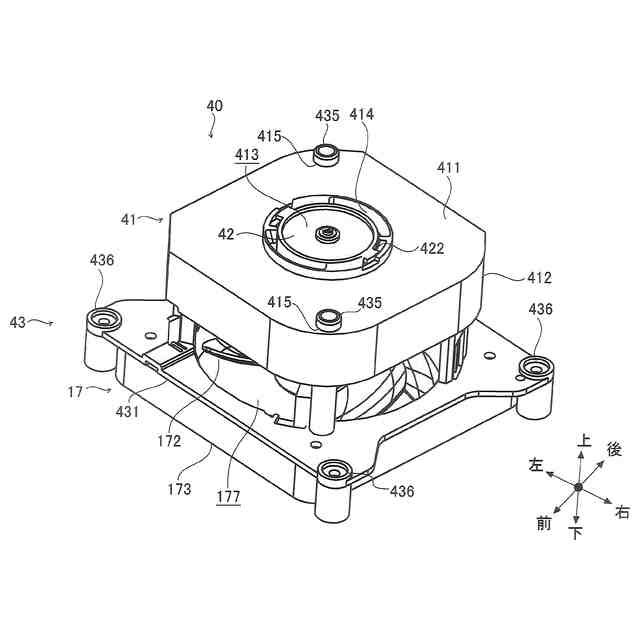

前記送風機の近傍に配設され、開放状態または閉鎖状態となる遮蔽装置と、を具備し、
前記遮蔽装置は、遮蔽カバーを有し、
前記開放状態では、前記遮蔽カバーが前記区画部から離隔することで、前記帰還開口部は開放され、
前記閉鎖状態では、前記遮蔽カバーが前記区画部に接近することで、前記帰還開口部は閉鎖されることを特徴とする冷蔵庫。
続きを表示（約 870 文字）【請求項２】
前記区画部に形成された開口であり、前記冷却室から前記貯蔵室に向けて送風される前記空気が通過する送風開口部を、更に具備し、
前記区画部は前方に向かって上方に傾斜し、
前記帰還開口部は、前記送風開口部よりも上方側に配設されることを特徴とする請求項１に記載の冷蔵庫。
【請求項３】
前記遮蔽カバーは、前記冷却室の内部に配設され、
前記開放状態では、前記遮蔽カバーが、前記帰還開口部の周囲において、前記区画部の上面から離れ、
前記閉鎖状態では、前記遮蔽カバーが、前記帰還開口部の周囲において、前記区画部の上面に接近することを特徴とする請求項１に記載の冷蔵庫。
【請求項４】
前記遮蔽カバーは、底面部と、前記底面部の周縁から立設された側面部と、を有し、
前記閉鎖状態では、前記遮蔽カバーの前記側面部の端部が、前記帰還開口部の周囲において、前記区画部の上面に接近することを特徴とする請求項３に記載の冷蔵庫。
【請求項５】
前記遮蔽カバーは、前記貯蔵室の側に配設され、
前記開放状態では、前記遮蔽カバーが、前記帰還開口部の周囲において、前記区画部の下面から離れ、
前記閉鎖状態では、前記遮蔽カバーが、前記帰還開口部の周囲において、前記区画部の下面に接近することを特徴とする請求項１に記載の冷蔵庫。
【請求項６】
前記遮蔽カバーは、底面部と、前記底面部の周縁から立設された側面部と、を有し、
前記閉鎖状態では、前記遮蔽カバーの前記側面部の端部が、前記帰還開口部の周囲において、前記区画部の下面に接近することを特徴とする請求項５に記載の冷蔵庫。
【請求項７】
前記冷却室の内部において、前記送風機は、前記帰還開口部の近傍に配置されることを特徴とする請求項１に記載の冷蔵庫。
【請求項８】
前記冷却器の下面と、前記送風機の回転面とは、略平行であることを特徴とする請求項１に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷蔵庫に関し、特に、貯蔵室の上方側に冷却室を有する冷蔵庫に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
一般的な冷蔵庫においては、冷凍サイクルの蒸発器により冷却室の空気を冷却し、冷却した空気を送風機により貯蔵室に送風する。このようにすることで、貯蔵室を所定の冷却温度帯域に冷却していた。
【０００３】
その中でも、業務用の冷蔵庫においては、貯蔵室の有効体積を大きくするため、貯蔵室の上方側に冷却室が形成されていた。係る事項は、例えば、特許文献１、特許文献２および特許文献３等に記載されている。
【０００４】
図１４は、これらの特許文献に記載された冷蔵庫を模式化した断面図である。
【０００５】
図１４を参照して、冷蔵庫１００は、断熱箱体１０１を有する。断熱箱体１０１の内部には貯蔵室１０２が形成される。断熱箱体１０１の内部において、貯蔵室１０２の上方側に冷却室１０８が形成される。貯蔵室１０２と冷却室１０８とは、板状の区画壁１０３により区画される。
【０００６】
区画壁１０３は、前方部分に帰還開口１０６を有し、後方部分に送風開口１０７を有する。帰還開口１０６は、貯蔵室１０２を冷却した空気が冷却室１０８に帰還する開口である。送風開口１０７は、冷却室１０８にて冷却された空気が、貯蔵室１０２に送風される開口である。
【０００７】
冷却室１０８の内部には、送風機１０４および蒸発器１０５が配設される。送風機１０４は、帰還開口１０６を介して貯蔵室１０２から冷却室１０８に向けて送風する。蒸発器１０５は、冷凍サイクルの構成機器であり、冷却室１０８の内部で空気を冷却する。
【０００８】
冷蔵庫１００における冷却動作を簡単に説明する。先ず、送風機１０４が回転することで、貯蔵室１０２の空気は帰還開口１０６を経由して冷却室１０８に帰還する。冷却室１０８の内部において、送風機１０４が送風した空気は、蒸発器１０５と熱交換することで冷却される。その後、空気は、送風開口１０７を経由して、冷却室１０８から貯蔵室１０２に送風される。このようにすることで、貯蔵室１０２の内部の空気は冷却される。その結果、貯蔵室１０２の庫内温度は、所定の冷蔵温度帯域または冷凍温度帯域に冷却される。また、蒸発器１０５に厚い着霜が生じると、図示しない除霜ヒータにより冷却室１０８の内部を昇温させることで除霜行程を実行する。
【先行技術文献】
【特許文献】
【０００９】
特開２０２１－６３６３８号公報
特許第６４９６５７０号公報
特許第７０６５５６９号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、前述した背景技術に係る冷蔵庫では、効果的な冷却運転の観点から、改善の余地があった。
（【００１１】以降は省略されています）
