公開番号2025068296
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178091
出願日2023-10-16
発明の名称植物栽培設備
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01G 7/00 20060101AFI20250421BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】花卉データから受粉時期を判定し受粉作用をタイミングよく行わせる植物栽培設備を提供することを課題とする。
【解決手段】

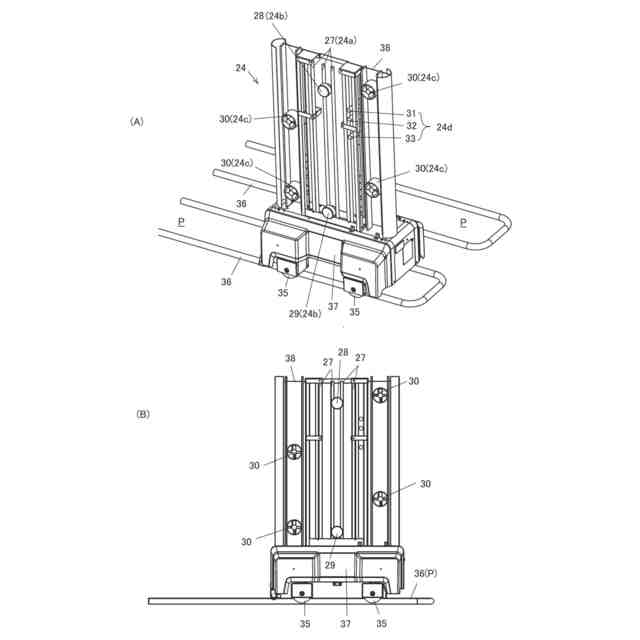

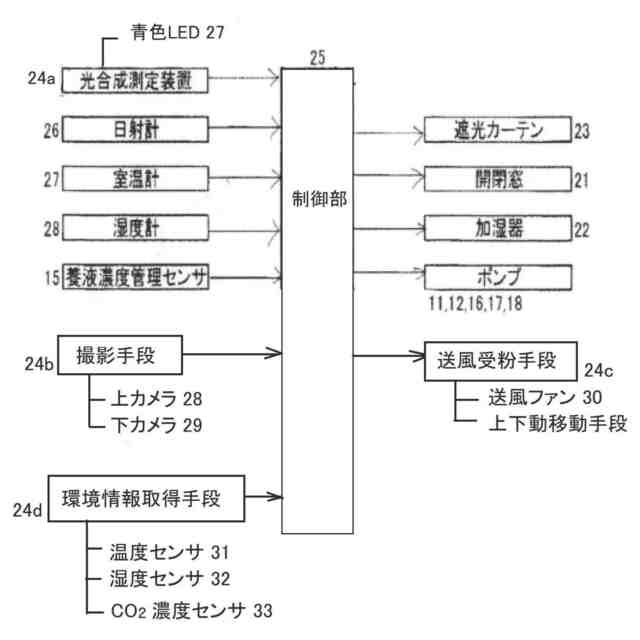

太陽光を通過させる透明性部材で覆われたハウスH内で養液にて作物を栽培する植物栽培設備において、左右の栽培培地1間を走行する植物生育診断装置24に送風受粉手段24cを備え、制御部25は花卉データによって受粉時期を演算し送風受粉手段24cを駆動する構成とした。また撮像手段24bからの花卉の撮像データによって受粉時期を演算する構成とした。
【選択図】図10

特許請求の範囲【請求項１】
太陽光を通過させる透明性部材で覆われたハウス（Ｈ）内で養液にて作物を栽培する植物栽培設備において、左右の栽培培地（１）間を走行する植物生育診断装置（２４）に送風受粉手段（２４ｃ）を備え、制御部（２５）は花卉データによって受粉時期を演算し送風受粉手段（２４ｃ）を駆動する構成としたことを特徴とする植物栽培設備。
続きを表示（約 270 文字）【請求項２】
制御部（２５）は、撮像手段（２４ｂ）からの花卉の撮像データによって受粉時期を演算する構成とした請求項１に記載の植物栽培設備。
【請求項３】
送風受粉手段（２４ｃ）は送風ファン（３０）が上下方向に沿って上下位置変更可能に設け、受粉時期と判定された花卉に向けて送風可能に設けた請求項１又は請求項２に記載の植物栽培設備。
【請求項４】
送風受粉手段（２４ｃ）の送風ファン（３０）は受粉時期と判定された花卉の近傍の茎葉部に作用し花卉に振動を付与する構成とした請求項１又は請求項２に記載の植物栽培設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、養液で植物を栽培するハウス型の植物栽培設備に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、養液を湛水する水槽と、植物を植栽するクレートと、植物の栽培環境を制御するパネルとで栽培ユニットを構成し、制御パネルには、下面にＬＥＤランプ、ファン、カメラが設けられ、上面に炭酸ガスセンサ、温度センサ、湿度センサ、ＲＦユニットが設置される構成であり、クレートの側面に取り付けた左右のフレームで上下動可能に支持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２７９２６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成によると、制御パネルは、下面にＬＥＤランプ、ファン、カメラを設け、上面に炭酸ガスセンサ、温度センサ、湿度センサ、ＲＦユニットを設置する構成であり、クレートの側面に取り付けた左右のフレームで上下動可能に支持される。そして、制御パネルを上下にスライドすることで、作物の成長に応じて制御パネルの高さを調節し、成長阻害やＬＥＤランプの近接照射による葉焼けを防止する。
【０００５】
しかしながら、ファンは、クレートと制御パネルの間の空間の空気を強制的に吸引排気し、空間内の空気を所定温度、所定湿度、所定炭酸ガス濃度に調節する目的で設けるものである。
【０００６】
本発明は、花卉データから受粉時期を判定し受粉作用をタイミングよく行わせる植物栽培設備を提供することを課題とする。
【課題を解決するための手段】
【０００７】
かかる課題を解決するために、請求項１記載の発明は、太陽光を通過させる透明性部材で覆われたハウスＨ内で養液にて作物を栽培する植物栽培設備において、左右の栽培培地１間を走行する植物生育診断装置２４に送風受粉手段２４ｃを備え、制御部２５は花卉データによって受粉時期を演算し送風受粉手段２４ｃを駆動する構成とした。
【０００８】
請求項２記載の発明は、請求項１に記載の発明において、制御部２５は、撮像手段２４ｂからの花卉の撮像データによって受粉時期を演算する構成とした。
【０００９】
請求項３記載の発明は、請求項１又は請求項２に記載の発明において、送風受粉手段２４ｃは送風ファン３０が上下方向に沿って上下位置変更可能に設け、受粉時期と判定された花卉に向けて送風可能に設けた。
【００１０】
請求項４に記載の発明は、請求項１又は請求項２に記載の発明において、送風受粉手段２４ｃの送風ファン３０は受粉時期と判定された花卉の近傍の茎葉部に作用し花卉に振動を付与する構成とした。
【発明の効果】
（【００１１】以降は省略されています）
