公開番号2025070346
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180585
出願日2023-10-19
発明の名称表示装置及び表示システム
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類G02F 1/1368 20060101AFI20250424BHJP(光学)
要約【課題】画素が高精細化しても、透過率を向上させる表示装置及び表示システムを提供する。
【解決手段】表示装置は、アレイ基板と、対向基板と、液晶層とを有している。アレイ基板は、信号線と、走査線と、隣り合う2つの信号線及び隣り合う2つの走査線に囲まれる画素の開口毎に配置された複数の画素電極と、画素毎に配置された複数の半導体と、絶縁膜を介して複数の画素電極と重畳する共通電極と、を備える。画素電極の端部は、画素の開口に重畳する。共通電極のスリットは、多角形状である。画素の開口の中で、共通電極のスリットの一部分が画素電極と重なり、共通電極のスリットの他の部分が画素電極のない領域に重畳する。
【選択図】図10
特許請求の範囲【請求項１】
アレイ基板と、
前記アレイ基板に対向する対向基板と、前記アレイ基板と前記対向基板との間に液晶分子を含む液晶層と、を有し、
前記アレイ基板は、
第１方向に間隔をおいて並ぶ複数の信号線と、
第２方向に間隔をおいて並ぶ複数の走査線と、
隣り合う２つの信号線及び隣り合う２つの走査線に囲まれる画素の開口毎に配置された複数の画素電極と、
画素毎に配置された複数の半導体と、
絶縁膜を介して複数の前記画素電極と重畳する共通電極と、を備え、
前記画素電極の端部は、前記画素の開口に重畳し、
前記共通電極のスリットは、多角形状であり、
前記画素の開口の中で、前記共通電極のスリットの一部分が前記画素電極と重なり、前記共通電極のスリットの他の部分が前記画素電極のない領域に重畳する、
表示装置。
続きを表示（約 620 文字）【請求項２】
前記共通電極のスリットは、第１辺、第２辺、第３辺及び第４辺を有し、平面視で、前記第１辺が前記走査線に重畳し、前記第３辺と前記第４辺との間隔は、前記第１辺に近づくにつれて小さくなる、請求項１に記載の表示装置。
【請求項３】
前記画素電極と前記共通電極との間に電圧が印加されると、前記液晶分子の長軸方向は、前記第３辺の近傍領域において回転方向が右回りに、かつ前記第４辺の近傍領域において回転方向が左回りに回転する、請求項２に記載の表示装置。
【請求項４】
前記共通電極のスリットの他の部分において、前記画素電極と前記共通電極との間に電圧が印加されると、前記液晶分子の長軸方向は、前記第３辺の近傍領域において回転方向が右回りに、かつ前記第４辺の近傍領域において回転方向が左回りに回転する、請求項２に記載の表示装置。
【請求項５】
前記共通電極と同電位のシールド電極をさらに有し、平面視で、前記シールド電極が前記画素電極のない領域に重畳する、請求項１に記載の表示装置。
【請求項６】
前記画素の開口の中で、前記共通電極のスリットは、台形形状を含む、請求項１に記載の表示装置。
【請求項７】
レンズと、
請求項１から６のいずれか１項に記載の表示装置と、
前記表示装置に画像を出力する制御装置と、を備える、
表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置及び表示システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１及び特許文献２には、応答速度及び透過率を向上させる表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２３２１３６号公報
特開２０１９－１１３５８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、画素が高精細化すると電極の櫛歯形成が難しくなる。特許文献２では、２つの開口部（スリット）の周りに同じ大きさの４つの液晶ドメインが生じ、応答速度が向上する。しかしながら、特許文献２では、画素が高精細化すると、２つの開口部（スリット）の周りの４つの液晶ドメインがすべて同程度に小さくなってしまい、透過率か低下してしまう可能性がある。
【０００５】
本開示の目的は、画素が高精細化しても、透過率を向上させる表示装置及び表示システムを提供することにある。
【課題を解決するための手段】
【０００６】
一態様の表示装置は、アレイ基板と、前記アレイ基板に対向する対向基板と、前記アレイ基板と前記対向基板との間に液晶分子を含む液晶層と、を有し、前記アレイ基板は、第１方向に間隔をおいて並ぶ複数の信号線と、第２方向に間隔をおいて並ぶ複数の走査線と、隣り合う２つの信号線及び隣り合う２つの走査線に囲まれる画素の開口毎に配置された複数の画素電極と、画素毎に配置された複数の半導体と、絶縁膜を介して複数の前記画素電極と重畳する共通電極と、を備え、前記画素電極の端部は、前記画素の開口に重畳し、
前記共通電極のスリットは、多角形状であり、前記画素の開口の中で、前記共通電極のスリットの一部分が前記画素電極と重なり、前記共通電極のスリットの他の部分が前記画素電極のない領域に重畳する。
【０００７】
一態様の表示システムは、上述した表示装置と、前記表示装置に画像を出力する制御装置と、を備える。
【図面の簡単な説明】
【０００８】
図１は、実施形態１に係る表示システムの一例を示す構成図である。

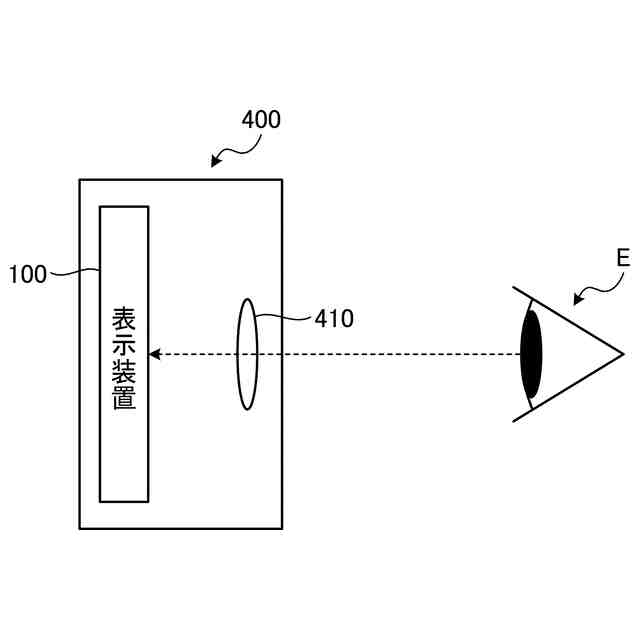

図２は、表示装置とユーザの目との相対関係の一例を示す模式図である。

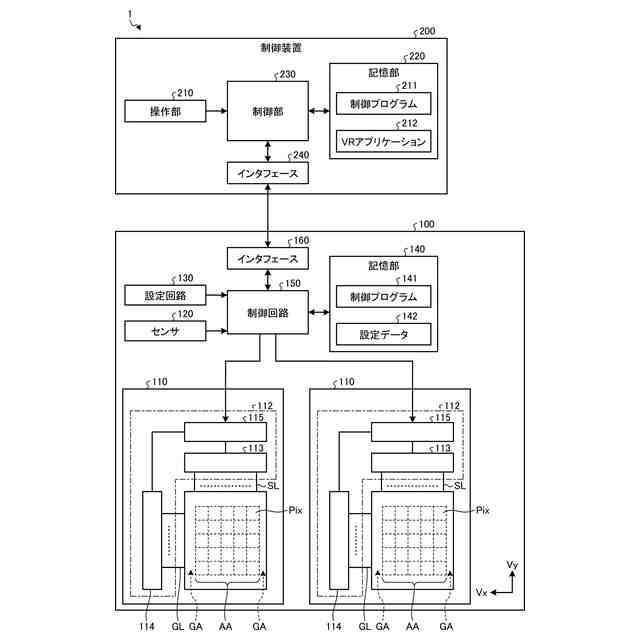

図３は、実施形態１に係る表示システムの構成の一例を示すブロック図である。

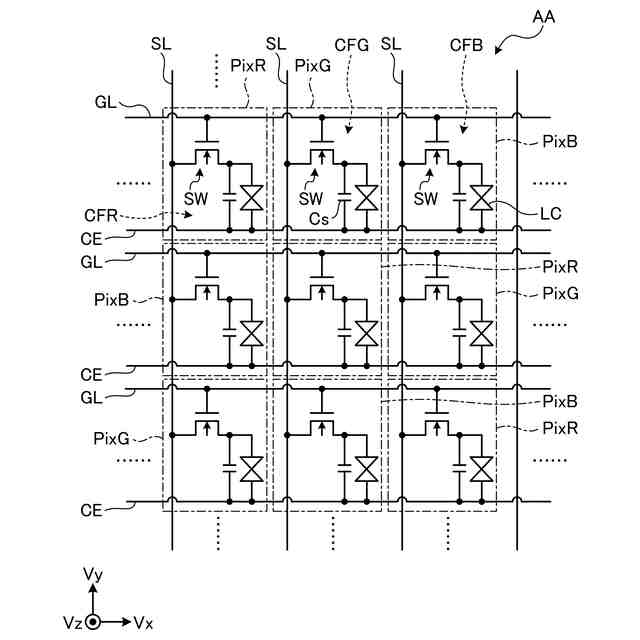

図４は、実施形態１に係る表示領域の画素配列を表す回路図である。
図５は、実施形態１に係る表示パネルの一例を示す模式図である。

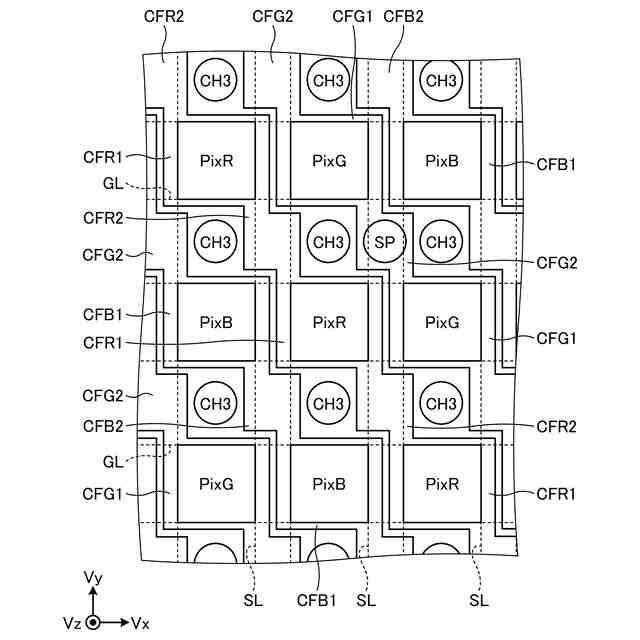

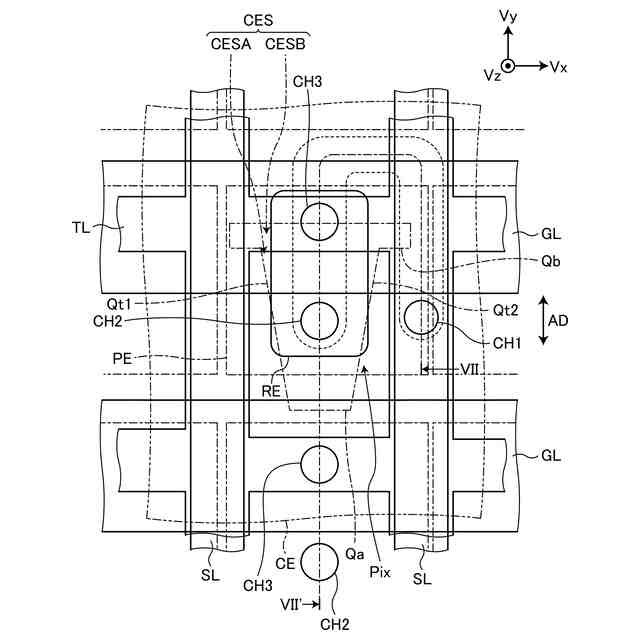

図６は、実施形態１において、表示領域の一部を拡大して模式的に示す模式図である。

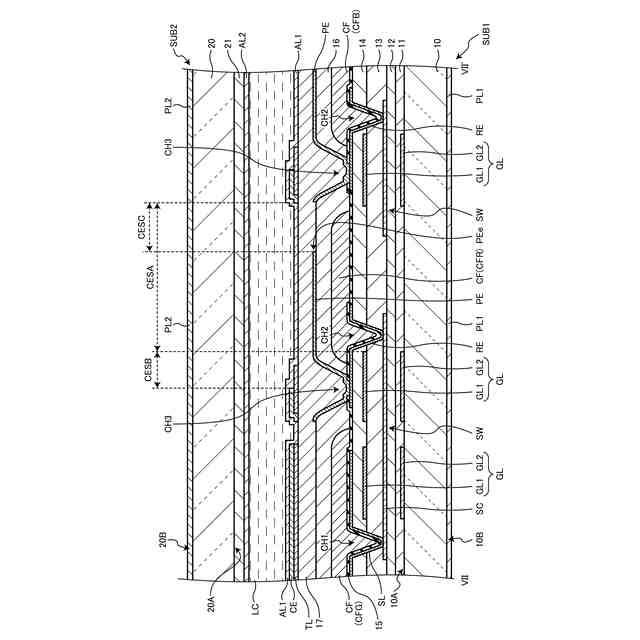

図７は、図６のＶＩＩ－ＶＩＩ’の断面を模式的に示す断面図である。

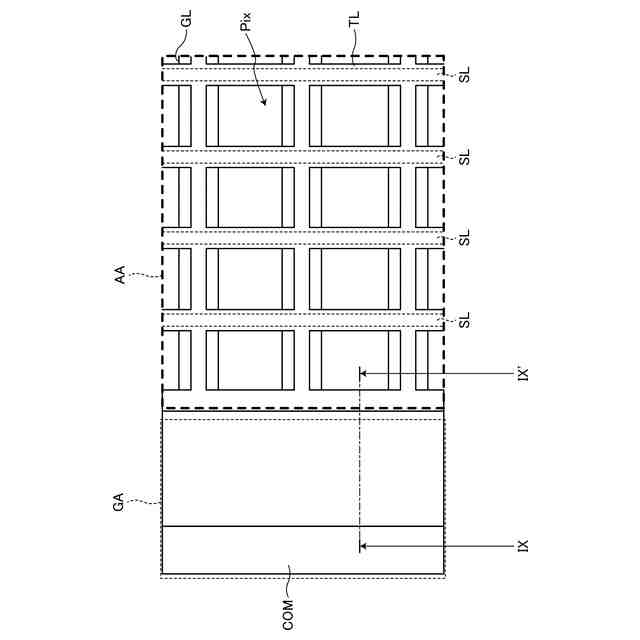

図８は、実施形態１に係る表示領域と周辺領域の境界を模式的に示す断面図である。

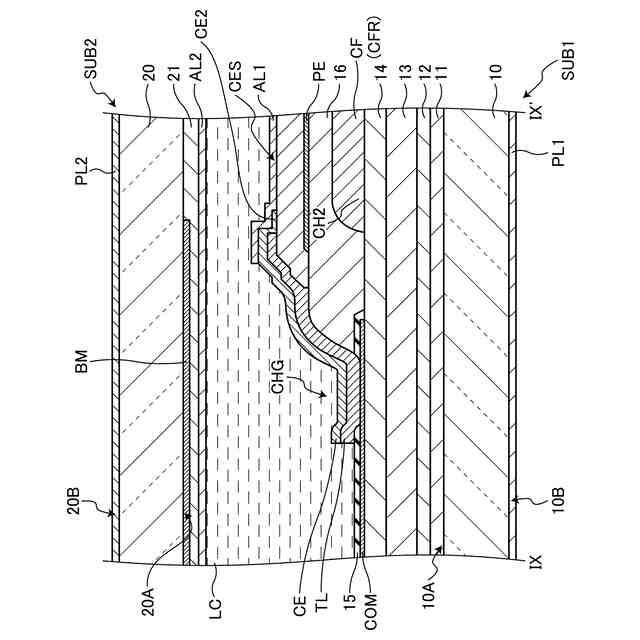

図９は、図８のＩＸ－ＩＸ’の断面を模式的に示す断面図である。

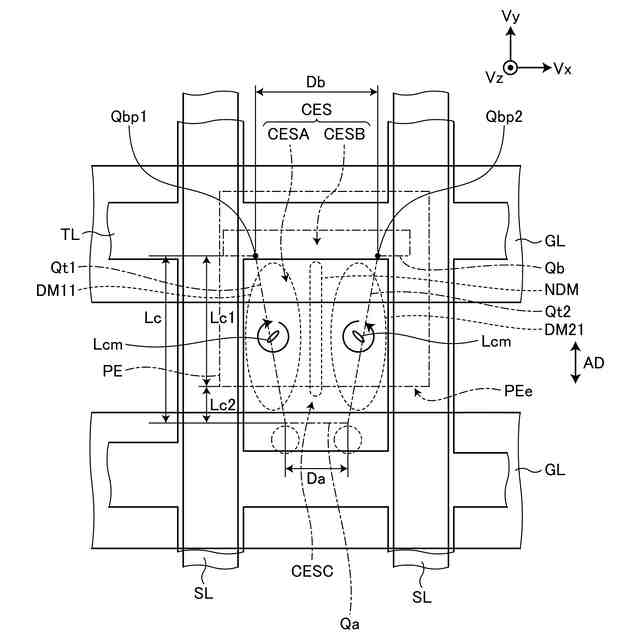

図１０は、実施形態１のスリットと液晶ドメインとの関係を模式的に示す平面図である。
図１１は、比較例のスリットと液晶ドメインとの関係を模式的に示す平面図である。
図１２は、実施形態１の変形例のスリットと液晶ドメインとの関係を模式的に示す平面図である。
図１３は、実施形態２における、図６のＶＩＩ－ＶＩＩ’の断面を模式的に示す断面図である。
図１４は、実施形態２における、図８のＩＸ－ＩＸ’の断面を模式的に示す断面図である。
【発明を実施するための形態】
【０００９】
発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【００１０】
（実施形態１）
図１は、実施形態１に係る表示システムの一例を示す構成図である。図２は、表示装置とユーザの目との相対関係の一例を示す模式図である。
（【００１１】以降は省略されています）
