公開番号2025071115
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025020139,2024080140
出願日2025-02-10,2016-05-20
発明の名称映像受信方法及び映像受信装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類H04N 5/20 20060101AFI20250424BHJP(電気通信技術)
要約【課題】適切な映像を表示する。
【解決手段】表示部105を備える映像受信装置100における映像受信方法であって、映像信号を含む受信信号111を受信する受信ステップ(S111)と、受信信号111から、映像信号112と、映像信号112の輝度ダイナミックレンジに対応する伝達関数を特定するための第1伝達特性情報113を取得する取得ステップ(S112A)と、取得された映像信号112を復号することで映像データ114を取得する復号ステップ(S113)とを含み、伝達特性情報は、SDR(Standard Dynamic Range)レンジに対応した第1伝達関数、又は、SDRより広いHDR(High Dynamic Range)に対応した第2伝達関数を特定するための情報である。

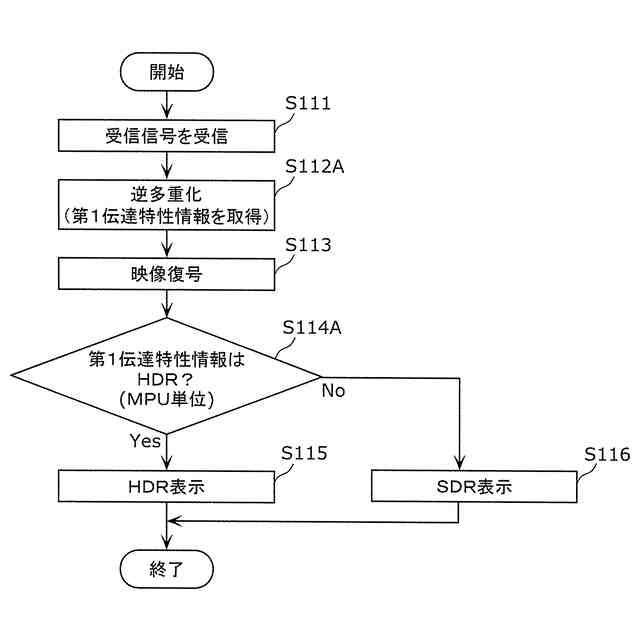

【選択図】図15
特許請求の範囲【請求項１】
映像受信装置における映像受信方法であって、
映像信号を含む受信信号を受信する受信ステップと、
前記受信信号から、前記映像信号と、前記映像信号の輝度ダイナミックレンジに対応する伝達関数を特定するための伝達特性情報と、伝達関数をＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）に対応する単位で特定する情報とを取得する取得ステップと、
取得された前記映像信号を復号することで映像データを取得する復号ステップとを含み、
前記伝達特性情報は、ＳＤＲ（ＳｔａｎｄａｒｄＤｙｎａｍｉｃＲａｎｇｅ）に対応した第１伝達関数、又は、前記ＳＤＲより広いＨＤＲ（ＨｉｇｈＤｙｎａｍｉｃＲａｎｇｅ）に対応した第２伝達関数を特定するための情報である
映像受信方法。
続きを表示（約 330 文字）【請求項２】
映像信号を含む受信信号を受信する受信部と、
前記受信信号から、前記映像信号と、前記映像信号の輝度ダイナミックレンジに対応する伝達関数を特定するための伝達特性情報と、伝達関数をＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）に対応する単位で特定する情報とを取得する取得部と、
取得された前記映像信号を復号することで映像データを取得する復号部とを備え、
前記伝達特性情報は、ＳＤＲ（ＳｔａｎｄａｒｄＤｙｎａｍｉｃＲａｎｇｅ）に対応した第１伝達関数、又は、前記ＳＤＲより広いＨＤＲ（ＨｉｇｈＤｙｎａｍｉｃＲａｎｇｅ）に対応した第２伝達関数を特定するための情報である
映像受信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、映像受信方法、映像送信方法、映像受信装置及び映像送信装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来の映像における暗部階調を維持しつつ、現行のＴＶ信号では表現不能な鏡面反射光などの明るい光を、より現実に近い明るさで表現するために最大輝度値を拡大した輝度範囲に対応させた方式として、ＨＤＲ（ＨｉｇｈＤｙｎａｍｉｃＲａｎｇｅ）が注目されている。具体的には、これまでのＴＶ信号が対応している輝度範囲の方式は、ＳＤＲ（ＳｔａｎｄａｒｄＤｙｎａｍｉｃＲａｎｇｅ）と呼ばれ、最大輝度値が１００ｎｉｔであったのに対して、ＨＤＲでは１０００ｎｉｔ以上まで最大輝度値を拡大することが想定されている。
【先行技術文献】
【非特許文献】
【０００３】
ＡＲＩＢＳＴＡＮＤＡＲＤＡＲＩＢＳＴＤ－Ｂ６７Ｖｅｒｓｉｏｎ１．０Ｊｕｌｙ３，２０１５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような、複数の輝度ダイナミックレンジに対応した映像信号の送信又は受信においては、受信装置において、より適切な映像を表示できることが望まれている。
【０００５】
そこで、本発明は、適切な映像を表示できる映像受信方法、映像送信方法、映像受信装置又は映像送信装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る映像受信方法は、映像受信装置における映像受信方法であって、映像信号を含む受信信号を受信する受信ステップと、前記受信信号から、前記映像信号と、前記映像信号の輝度ダイナミックレンジに対応する伝達関数を特定するための伝達特性情報と、伝達関数をＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）に対応する単位で特定する情報とを取得する取得ステップと、取得された前記映像信号を復号することで映像データを取得する復号ステップとを含み、前記伝達特性情報は、ＳＤＲ（ＳｔａｎｄａｒｄＤｙｎａｍｉｃＲａｎｇｅ）に対応した第１伝達関数、又は、前記ＳＤＲより広いＨＤＲ（ＨｉｇｈＤｙｎａｍｉｃＲａｎｇｅ）に対応した第２伝達関数を特定するための情報である。
【０００７】
本発明の一態様に係る映像送信方法は、映像データを符号化することで映像信号を生成する符号化ステップと、生成された前記映像信号と、前記映像信号の輝度ダイナミックレンジに対応する伝達関数を特定するための伝達特性情報と、伝達関数をＭＰＵ（ＭｅｄｉａＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）に対応する単位で特定する情報とを含む送信信号を生成する生成ステップと、前記送信信号を送信する送信ステップとを含み、前記伝達特性情報は、第１輝度ダイナミックレンジに対応した第１伝達関数、又は、前記第１輝度ダイナミックレンジより広い第２ダイナミックレンジに対応した第２伝達関数を特定するための情報である。
【０００８】
なお、これらの全般的または具体的な態様は、システム、方法、集積回路、コンピュータプログラムまたはコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよく、システム、方法、集積回路、コンピュータプログラム及び記録媒体の任意な組み合わせで実現されてもよい。
【発明の効果】
【０００９】
本発明は、適切な映像を表示できる映像受信方法、映像送信方法、映像受信装置又は映像送信装置を提供できる。
【図面の簡単な説明】
【００１０】

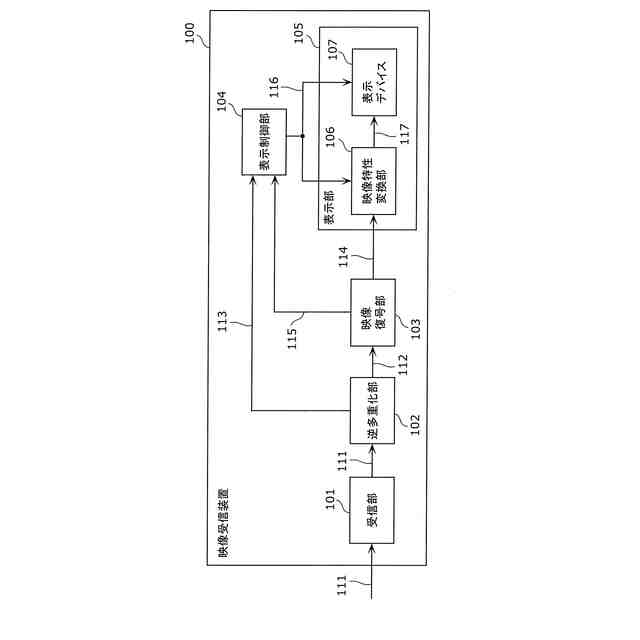

図１は、実施の形態１に係る映像受信装置のブロック図である。

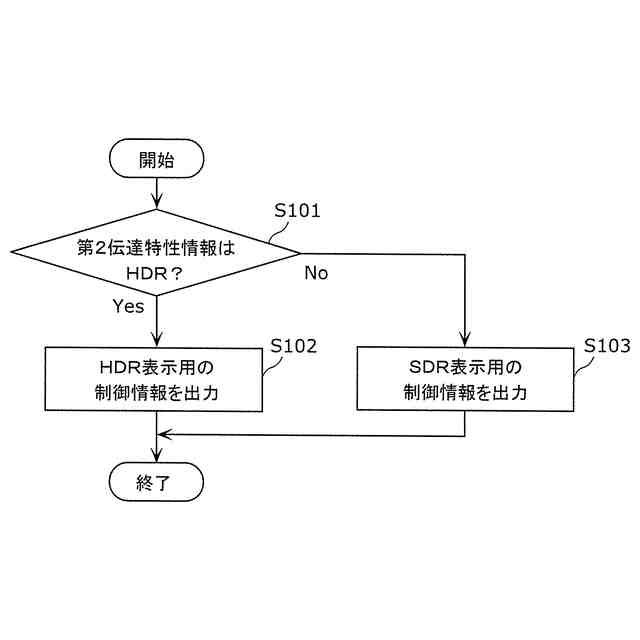

図２は、実施の形態１に係る表示制御部による処理のフローチャートである。

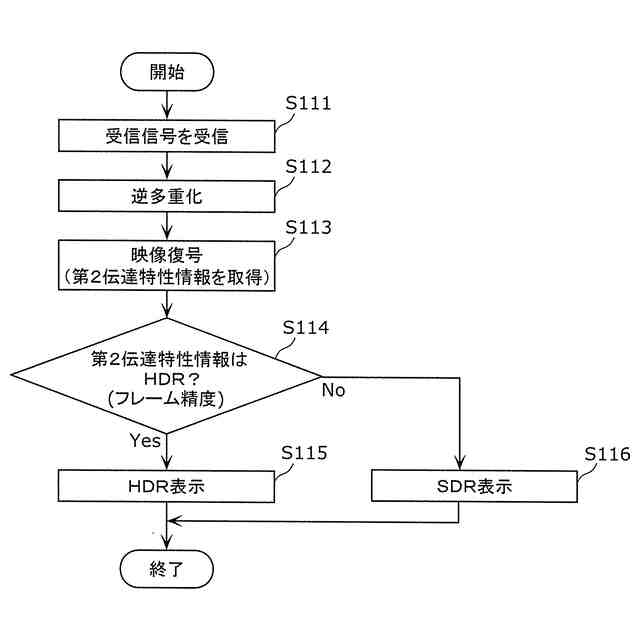

図３は、実施の形態１に係る映像受信処理のフローチャートである。

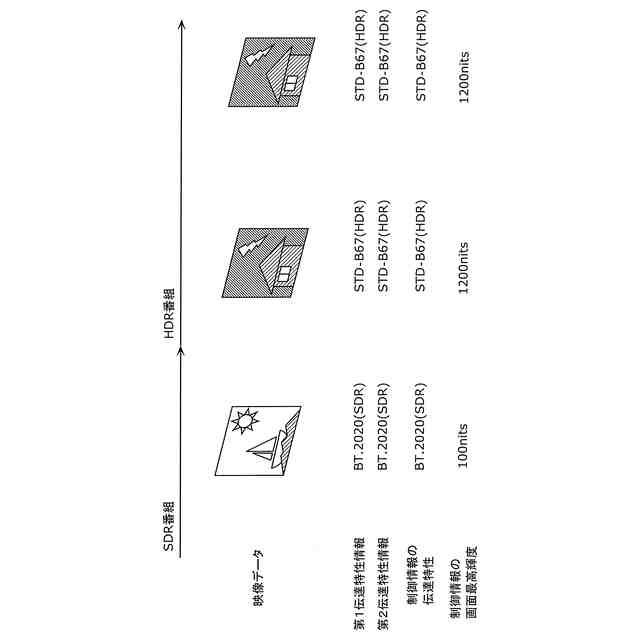

図４は、実施の形態１に係る伝達特性変化時の動作を示す図である。
図５は、実施の形態１に係る伝達特性変化時の動作を示す図である。

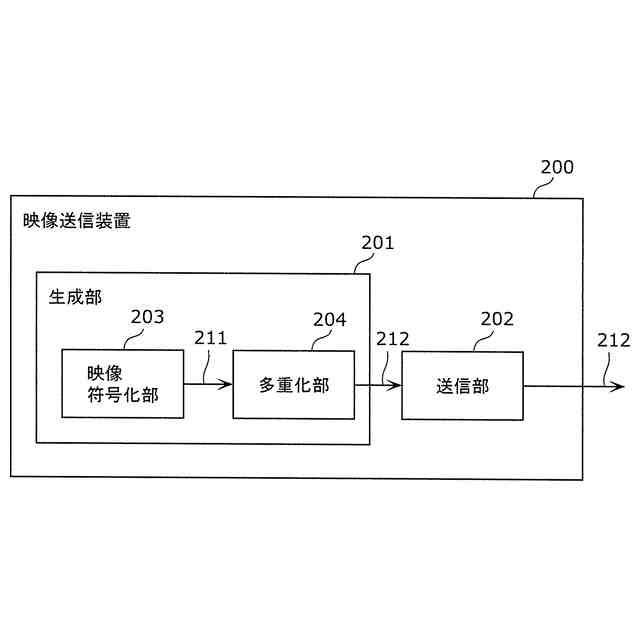

図６は、実施の形態１に係る映像送信装置のブロック図である。

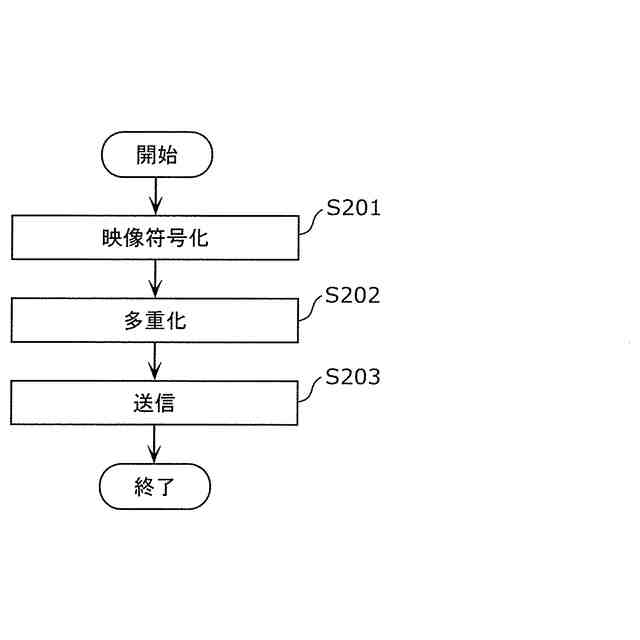

図７は、実施の形態１に係る映像送信処理のフローチャートである。

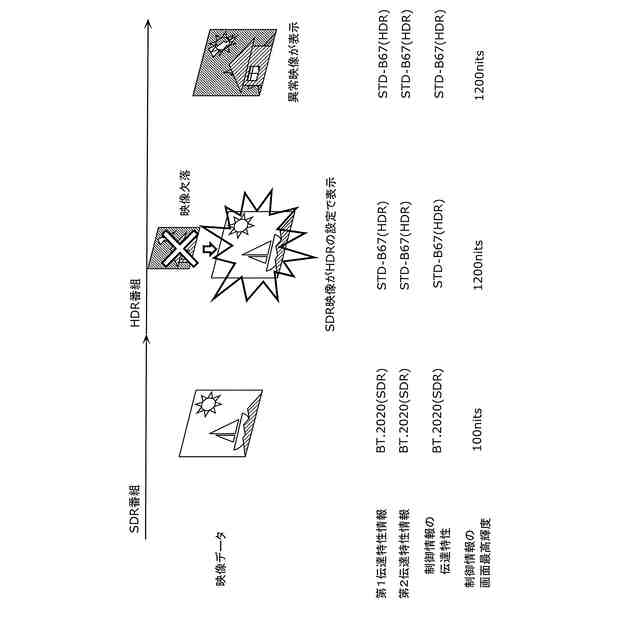

図８は、実施の形態２に係る伝達特性変化時の異常動作を示す図である。

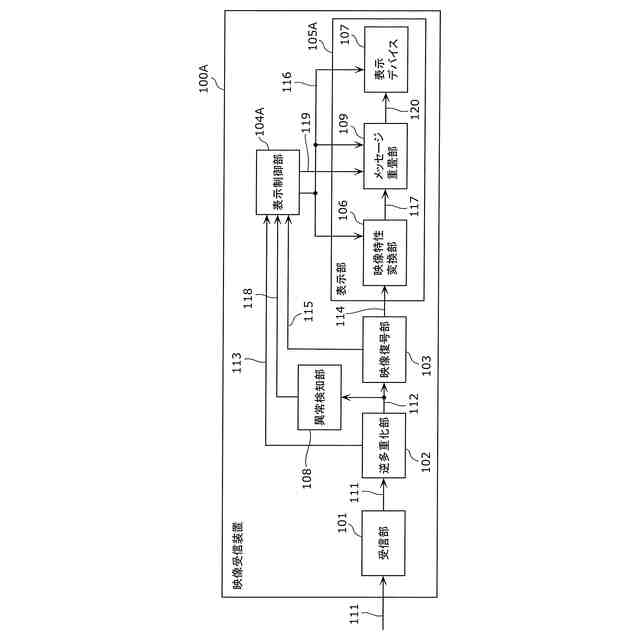

図９は、実施の形態２に係る映像受信装置のブロック図である。
図１０は、実施の形態２に係る表示制御部による処理のフローチャートである。
図１１は、実施の形態３に係るタイムスタンプ記述子の一例を示す図である。
図１２は、実施の形態３に係る拡張タイムスタンプ記述子の一例を示す図である。
図１３は、実施の形態３に係る映像コンポーネント記述子の一例を示す図である。
図１４は、実施の形態３に係る表示制御部による処理のフローチャートである。
図１５は、実施の形態３に係る映像受信処理のフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
