公開番号2025071139
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025023547,2024022908
出願日2025-02-17,2017-06-05
発明の名称処理装置、生体情報検出方法、およびプログラム
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人,個人,個人,個人
主分類A61B 5/1171 20160101AFI20250424BHJP(医学または獣医学;衛生学)
要約【課題】被検者の生体を拘束することなく、高い精度で生体情報を検出する。
【解決手段】処理装置は、第1の光による複数のドットを対象に投影する光源と、前記複数のドットが投影された前記対象からの第2の光を検出し、1または複数の画像信号を生成するイメージセンサと、前記1または複数の画像信号に基づき、前記対象が生体であるか否かを判定する処理回路と、を備える。
【選択図】図1A
特許請求の範囲【請求項１】
第１の光による複数のドットを対象に投影する光源と、
前記複数のドットが投影された前記対象からの第２の光を検出し、１または複数の画像信号を生成するイメージセンサと、
前記１または複数の画像信号に基づき、前記対象が生体であるか否かを判定する処理回路と、を備える、
処理装置。
続きを表示（約 880 文字）【請求項２】
前記処理回路は、
前記対象の生体認証を実行し、
前記対象が生体であるか否かを判定した結果、および前記生体認証の結果に基づいて、前記対象の個人認証を実行する、
請求項１に記載の処理装置。
【請求項３】
前記処理回路は、前記対象が生体であるか否かを判定することにおいて、
前記１または複数の画像信号に基づき前記対象からの前記第２の光の強度分布を分析することにより、前記対象が生体であるか否かを判定する、
請求項１または２に記載の処理装置。
【請求項４】
前記処理回路は、
前記対象が生体である場合に、前記１または複数の画像信号に基づき、前記生体の心拍に対応する生体情報を生成する、
請求項１または２に記載の処理装置。
【請求項５】
前記処理回路は、前記生体情報を生成することにおいて、
前記１または複数の画像信号に含まれる、前記生体の顔に対応する複数の第１画素に基づいて、前記生体情報を生成し、
前記処理回路は、さらに、
前記１または複数の画像信号に含まれる、前記生体の顔とは異なる位置に対応する複数の第２画素信号に基づいて、前記対象の奥行方向の情報を生成する、
請求項４に記載の処理装置。
【請求項６】
前記生体認証は、指紋認証、虹彩認証、および静脈認証の少なくとも１つを含む、
請求項２に記載の処理装置。
【請求項７】
コンピュータによって実行される情報処理方法であって、
光源に、第１の光による複数のドットを対象に投影させ、
イメージセンサに、前記複数のドットが投影された前記対象からの第２の光を検出させることで１または複数の画像信号を生成させ、
前記１または複数の画像信号に基づき、前記対象が生体であるか否かを判定する、
情報処理方法。
【請求項８】
請求項７に記載の情報処理方法をコンピュータに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、処理装置、生体情報検出方法、およびプログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
人間の健康状態を判断するための基礎的なパラメータとして、心拍、血流量、血圧、血中酸素飽和度などが広く用いられている。血液に関するこれらの生体情報は、通常、接触型の測定器によって測定される。接触型の測定器は、被検者の生体を拘束するため、特に長時間にわたって連続して測定する場合に被検者の不快感を招いていた。
【０００３】
人間の健康状態を判断するための基礎的な生体情報を簡単に測定する様々な試みがなされている。例えば、特許文献１は、カメラで撮影した顔などの画像情報から非接触で心拍数を検出する方法を開示している。特許文献２は、白色光源とレーザー光源とを用いて、生体表面の後方で散乱したレーザー光のレーザドップラー効果を利用して血中酸素飽和度を測定する方法を開示している。特許文献３は、通常のカラーカメラを用いて周辺光の影響を除外して血中酸素飽和度を測定する方法を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２１８５０７号公報
特表２００３－５１７３４２号公報
特表２０１４－５２７８６３号公報
特開平６－５４８３６号公報
特開２００８－２３７２４４号公報
特開２００２－２０００５０号公報
【非特許文献】
【０００５】
青木、他２名、「近赤外輝点マトリックス照影による非接触・無拘束就寝者呼吸監視システム」電気学会論文誌．Ｃ、電子・情報・システム部門誌、２００４年６月１日、１２４（６）、ｐｐ．１２５１～１２５８
黒田、他１名、「情動変動に伴う顔色と顔面皮膚温の分析とその顔色合成」、ヒューマンインタフェース学会研究報告集、１９９９年２月１６日、１（１）、１５－２０
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記従来の技術では、取得される生体情報の精度もしくは安定性、または生体情報の取得の簡便性に課題があった。特に、体の動きおよび環境光の変動に伴う測定の不安定性が、実用化に向けて大きな課題となっていた。
【０００７】
本開示は、被検者の生体を拘束することなく、高い精度で安定して生体情報を検出することができる技術を提供する。
【課題を解決するための手段】
【０００８】

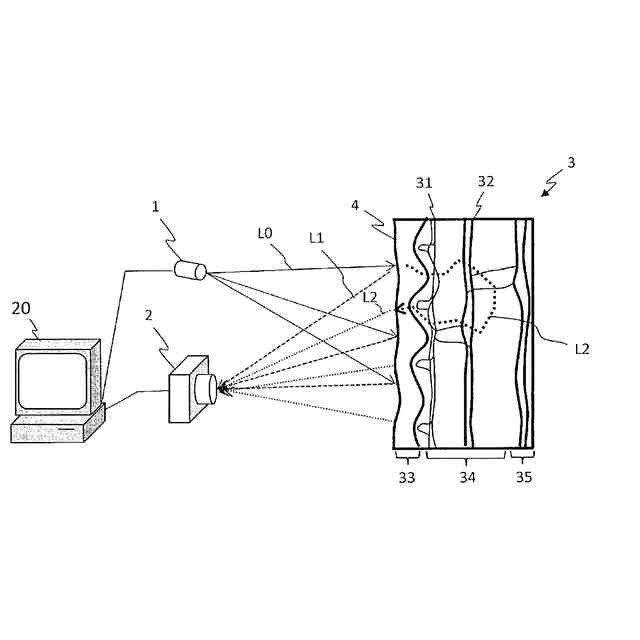

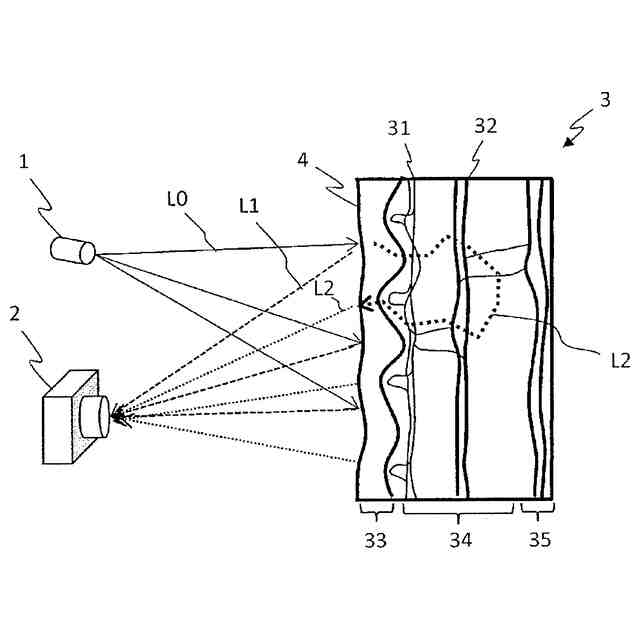

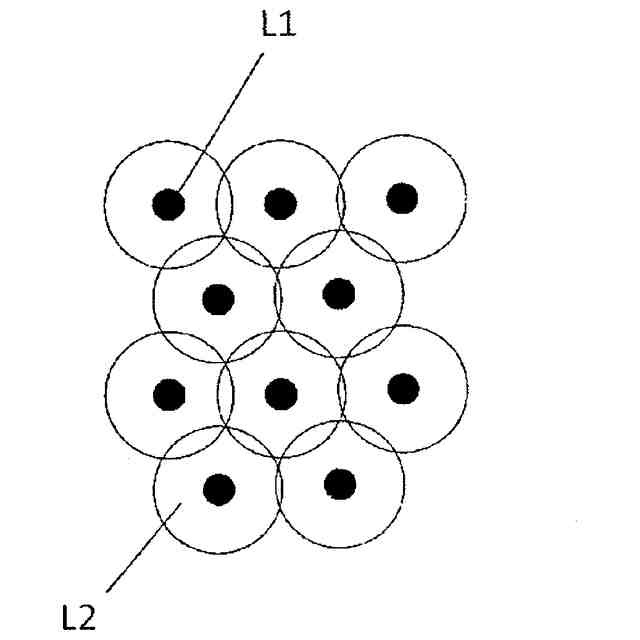

本開示の一態様に係る生体情報検出装置は、第１の光による複数の第１のドットを、生体を含む対象物に投影する第１の光源と、
前記複数の第１のドットが投影された前記対象物からの第２の光を検出する複数の第１
の光検出セルを含み、前記複数の第１のドットが投影された前記対象物の第１の画像を示す第１の画像信号を生成して出力する撮像装置と、

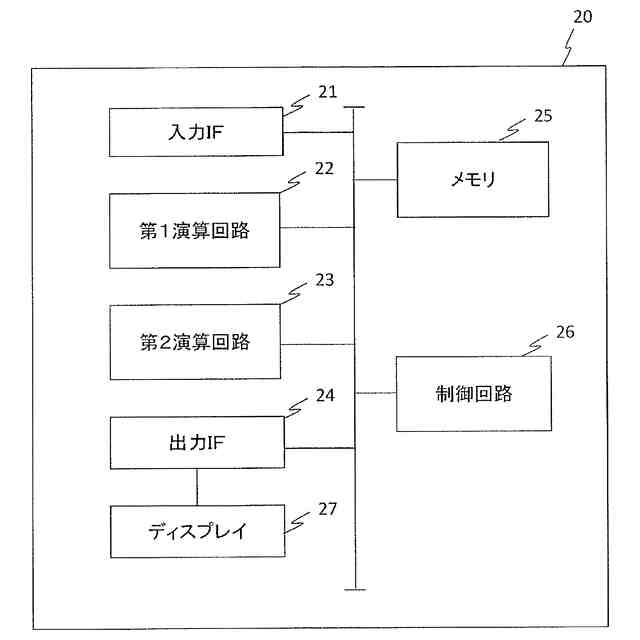

第１演算回路と、
第２演算回路と、
を備える。
【０００９】
前記第１の画像は複数の画素を含む。
【００１０】
前記第１演算回路は、前記第１の画像信号を用いて、前記第１の画像のうち、前記生体に対応する第１部分を検出する。
（【００１１】以降は省略されています）
