公開番号2025071143
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025023722,2021528028
出願日2025-02-17,2020-06-08
発明の名称半導体装置の作製方法
出願人株式会社半導体エネルギー研究所
代理人
主分類H10D 30/67 20250101AFI20250424BHJP()
要約【課題】新規の金属酸化物を提供する。
【解決手段】c軸配向した結晶を含む金属酸化物であって、金属酸化物は、インジウムと、元素M(Mは、ガリウム、アルミニウム、イットリウム、または錫)と、亜鉛と、を有し、金属酸化物中の水素の拡散長は、200nm以下であり、金属酸化物において、CPMにより測定される局在準位による吸収は、0.01/cm以下である。また、水素の拡散長は、温度を400℃、1時間として、算出される。

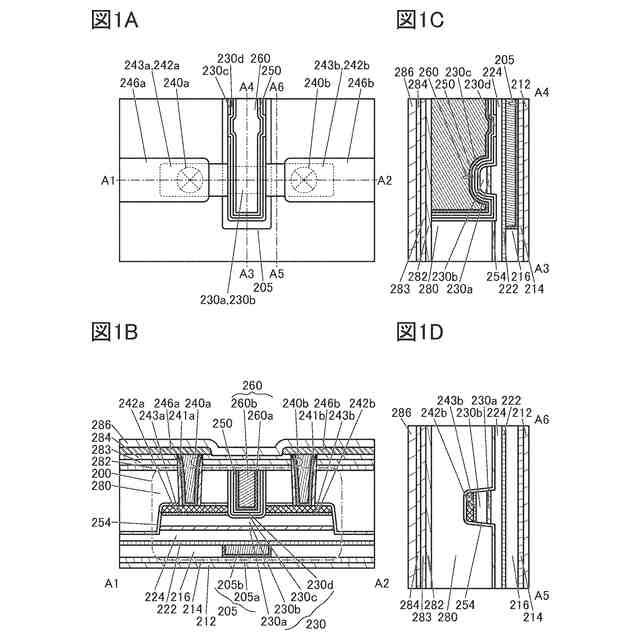

【選択図】図1
特許請求の範囲【請求項1】
基板上に、金属酸化物膜を成膜する工程と、
前記金属酸化物膜を成膜した後、500℃以上600℃以下の温度で加熱処理を行う工程と、
リソグラフィー法を用いて、前記金属酸化物膜を加工することで、島状の、金属酸化物を形成する工程と、
を有し、
前記金属酸化物膜は、前記基板の温度を200℃以上400℃以下とし、In-M-Zn酸化物ターゲット(Mは、ガリウム、アルミニウム、イットリウム、または錫)を用いて、スパッタリング法により成膜される、金属酸化物の形成方法。

発明の詳細な説明【技術分野】
【0001】
本発明の一態様は、金属酸化物、および金属酸化物の形成方法に関する。また、本発明の一態様は、半導体装置、および半導体装置の作製方法に関する。また、本発明の一態様は、半導体ウエハ、モジュール、および電子機器に関する。
続きを表示(約 1,900 文字)【0002】

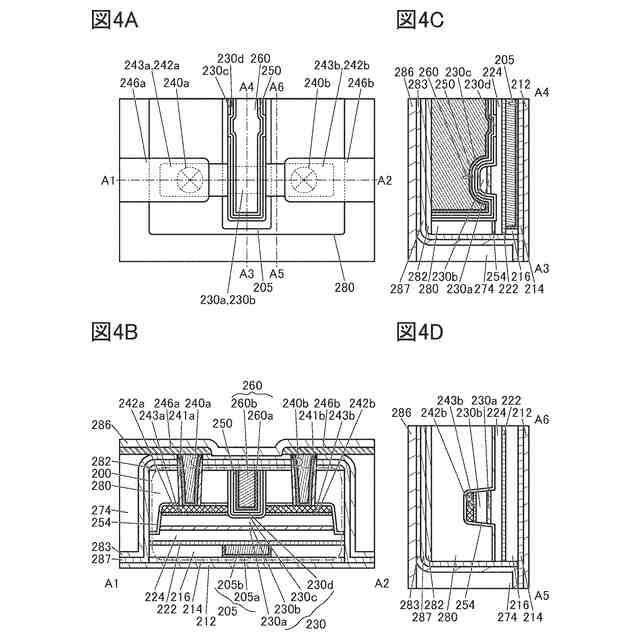

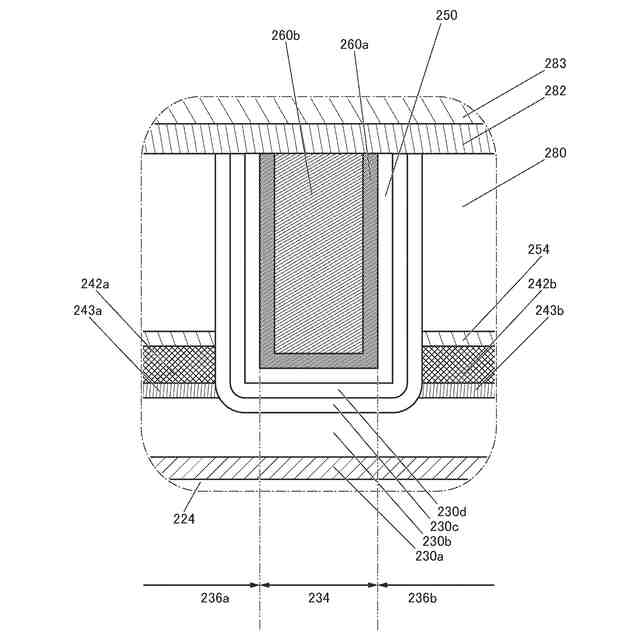

なお、本明細書等において半導体装置とは、半導体特性を利用することで機能し得る装置全般を指す。トランジスタなどの半導体素子をはじめ、半導体回路、演算装置、記憶装置は、半導体装置の一態様である。表示装置(液晶表示装置、発光表示装置など)、投影装置、照明装置、電気光学装置、蓄電装置、記憶装置、半導体回路、撮像装置、電子機器などは、半導体装置を有すると言える場合がある。
【0003】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の一態様は、物、方法、または、製造方法に関するものである。または、本発明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物(コンポジション・オブ・マター)に関するものである。
【背景技術】
【0004】
絶縁表面を有する基板上に形成された半導体薄膜を用いてトランジスタを構成する技術が注目されている。当該トランジスタは集積回路(IC)や画像表示装置(単に表示装置とも表記する。)のような電子デバイスに広く応用されている。トランジスタに適用可能な半導体薄膜としてシリコン系半導体材料が広く知られているが、その他の材料として酸化物半導体が注目されている。
【0005】
酸化物半導体において、単結晶でも非晶質でもない、CAAC(c-axis aligned crystalline)構造およびnc(nanocrystalline)構造が見出されている(非特許文献1及び非特許文献2参照)。
【0006】
非特許文献1および非特許文献2では、CAAC構造を有する酸化物半導体を用いてトランジスタを作製する技術が開示されている。
【先行技術文献】
【非特許文献】
【0007】
S. Yamazaki et al., “SID Symposium Digest of Technical Papers”, 2012, volume 43, issue 1, p.183-186
S. Yamazaki et al., “Japanese Journal of Applied Physics”, 2014, volume 53, Number 4S, p.04ED18-1-04ED18-10
【発明の概要】
【発明が解決しようとする課題】
【0008】
本発明の一態様は、新規の金属酸化物、およびその形成方法を提供することを課題の一つとする。また、本発明の一態様は、信頼性が良好な半導体装置、およびその作製方法を提供することを課題の一つとする。また、本発明の一態様は、良好な電気特性を有する半導体装置、およびその作製方法を提供することを課題の一つとする。また、本発明の一態様は、トランジスタ特性のばらつきが少ない半導体装置、およびその作製方法を提供することを課題の一とする。また、本発明の一態様は、微細化または高集積化が可能な半導体装置、およびその作製方法を提供することを課題の一つとする。また、本発明の一態様は、オン電流が大きい半導体装置、およびその作製方法を提供することを課題の一つとする。また、本発明の一態様は、高い周波数特性を有する半導体装置、およびその作製方法を提供することを課題の一つとする。また、本発明の一態様は、低消費電力の半導体装置、およびその作製方法を提供することを課題の一つとする。
【0009】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【0010】
本発明の一態様は、c軸配向した結晶を含む金属酸化物である。金属酸化物は、インジウムと、元素M(Mは、ガリウム、アルミニウム、イットリウム、または錫)と、亜鉛と、を有する。金属酸化物中の水素の拡散長は、200nm以下である。金属酸化物において、CPMにより算出される局在準位に起因する吸収は、1×10
-2
cm
-1
以下である。
(【0011】以降は省略されています)
